SNC-B2331(P)
Netzwerkkamera
Kurzanleitung
erleben sie die möglichkeiten
Danke, dass Sie sich für dieses Produkt von Samsung
entschieden haben.
Um den vollständigen Service zu erhalten, besuchen Sie
bitte unsere Website.
www.samsungsecurity.com
RoHS-konform
Unser Produkt entspricht der RoHS-Richtlinie (RoHS = Restriction of the use of certain Hazardous
Substances in electrical and electronic equipment). Wir verwenden keinen der sechs schädlichen
+6
Stoffe Cadmium (Cd), Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (Cr
), polybromierten
Diphenylether (PBDE) und polybromiertes Diphenyl (PBB) in unseren Produkten.
SNC-B2331-GER-QG.indd 1 2009-08-20 오전 11:43:20
2
LIEFERUMFANG
Bitte überprüfen Sie, ob die Kamera und alle Zubehörteile im Lieferumfang enthalten sind.
Kamerahalterung
Kamera Wandhalterung
(zum Anbringen an die Wand)
& Schrauben (2 Stk.)
Benutzerhandbuch/
Benutzerhandbuch
IP-INSTALLATIONS-CD
Objektivmöglichkeiten
CS-Objektiv C-Objektiv
SNC-B2331-GER-QG.indd 2 2009-08-20 오전 11:43:21
Deutsch
3
AUF EINEN BLICK
Vorderseite
Bezeichnung Beschreibung
Schraublöcher zum
Zum Anbringen der Kamera an eine Halterung, wobei das Verbindungsteil
Anbringen der Kamera
der Kamerahalterung (zum Anbringen an die Wand/Decke) an der Halterung
an eine Wand/Decke
befestigt wird.
Objektiv mit
automatischer
Wird am Objektivadapter angebracht.
Blendenregelung
(optional)
Anschluss für Objektiv
Zur Übertragung des Stroms und des Ausgangssignals, um die Blende des
mit automatischer
Objektivs zu steuern.
Blendenregelung
Falls die Oberfläche des Objektivs verschmutzt sein sollte, reinigen Sie sie sanft mit einem
M
entsprechenden Tuch, auf dem sich etwas Ethanol befindet.
SNC-B2331-GER-QG.indd 3 2009-08-20 오전 11:43:21
4

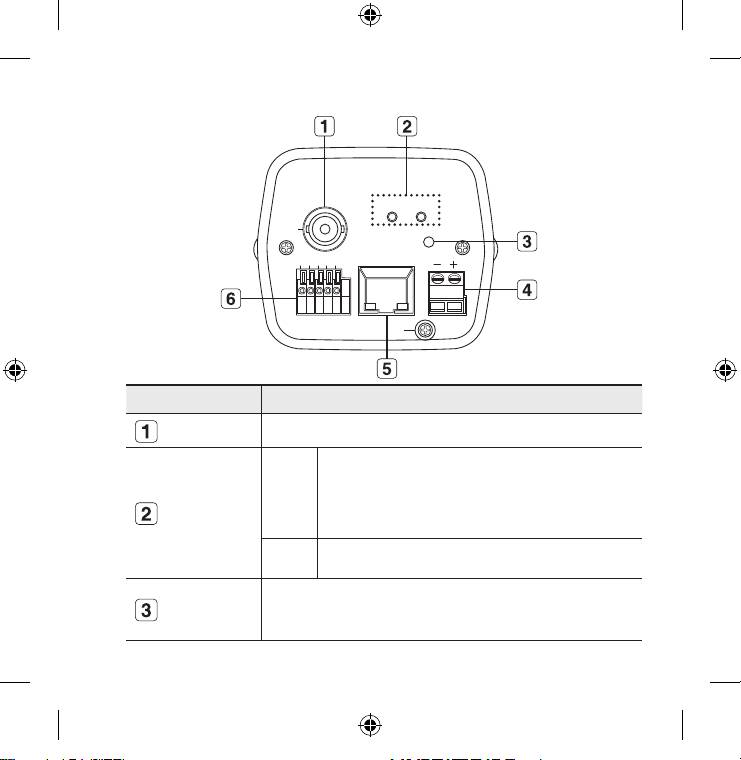

Rückseite
Bezeichnung Beschreibung
Videoausgang Port für die Ausgabe des Videosignals. Wird mit dem Monitor verbunden.
EIN: Die Kamera ist eingeschaltet und ordnungsgemäß mit dem
Netzwerk verbunden.
SYSTEM
Blinken: Falls während der DDNS-Einstellung ein Fehler auftritt oder
System-,
wenn die Netzwerkverbindung unstabil ist
Stromanzeigen
AUS: Wenn das System neu gestartet wird oder ausgeschaltet ist
EIN: Wenn das Gerät eingeschaltet ist
POWER
AUS: Wenn das Gerät ausgeschaltet ist
Zum Zurücksetzen der Kameraeinstellungen auf die Standardeinstellungen.
Reset-Taste
Halten Sie sie ungefähr 3 Sekunden lang gedrückt, damit die Systemanzeige
ausgeschaltet und das System neu gestartet wird.
SYSTEM POWER
VIDEO
RESET
1 2 3 4 5
NETWORK
1,2 : ALARM IN 1,2
ACT
LINK
AC 24V
3 : GND
GND
DC 12V
4,5 : ALARM OUT 1,2
SNC-B2331-GER-QG.indd 4 2009-08-20 오전 11:43:21
Deutsch
5
Stromanschluss Zum Anschlus des Stromkabels.
Netzwerkanschluss
Zum Anschluss des Netzwerkkabels.
ALARM
Zur Verbindung des Signals für den Alarmeingang.
IN 1,2
I/O-Port
GND Für die Erdung.
ALARM
Zur Verbindung des Signals für den Alarmausgang.
OUT 1,2
ANBRINGEN DES OBJEKTIVS
Trennen Sie die Stromverbindung, bevor Sie fortfahren.
Anbringen des CS-Objektivs
Schrauben Sie das optionale CS-Objektiv im Uhrzeigersinn ein.
CS-Objektiv
SNC-B2331-GER-QG.indd 5 2009-08-20 오전 11:43:22
6

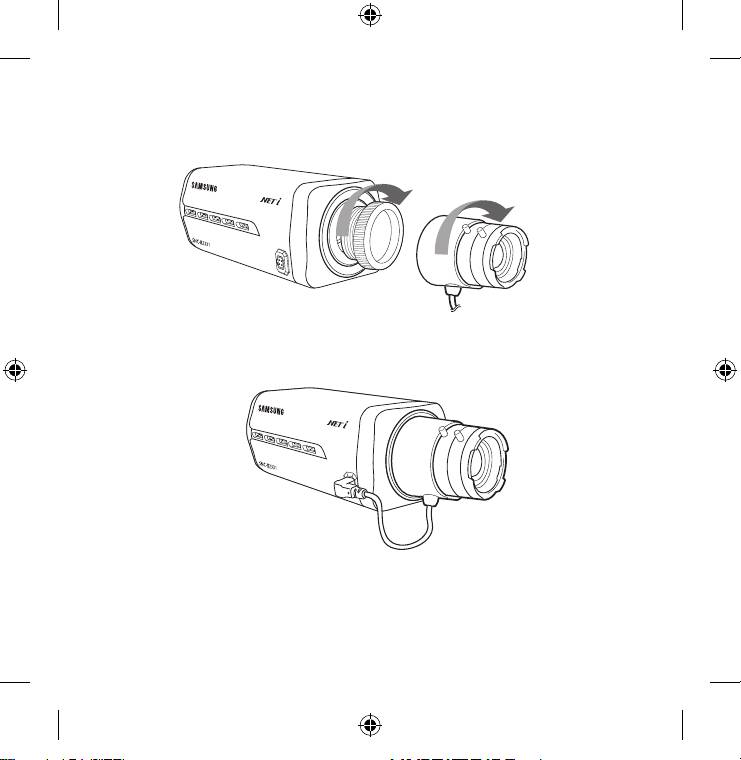

Anbringen des C-Objektivs
Schrauben Sie den C-Objektivadapter und das C-Objektiv im Uhrzeigersinn ein.
C-Objektiv
Objektiv mit automatischer Blendenregelung anschließen
Setzen Sie den Anschluss des Objektivs in die entsprechende Öffnung der Kamera ein.
Fokussieren
Drehen Sie das Objektiv nach links oder rechts, um den Zoom zu steuern und das Objektiv zu
fokussieren, damit Sie das Motiv klar und deutlich sehen können.
SNC-B2331-GER-QG.indd 6 2009-08-20 오전 11:43:23
Deutsch
7
ANSCHLUSS AN ANDERE GERÄTE
Anschluss des Monitors
Verbinden Sie den Port für den Videoausgang der Kamera [VIDEO] mit dem Port für den
Videoeingang des Monitors.
Netzwerk-Verbindung
Verbinden Sie das Netzwerkkabel mit dem lokalen Netzwerk oder dem Internet.
SYSTEM POWER
VIDEO
RESET
1 2 3 4 5
NETWORK
1,2 : ALARM IN 1,2
ACT
LINK
AC 24V
3 : GND
4,5 : ALARM OUT 1,2
GND
DC 12V
Monitor
Energie
Netzwerk
SNC-B2331-GER-QG.indd 7 2009-08-20 오전 11:43:23
8
Stromversorgung
Verwenden Sie einen Schraubenzieher, um die verschiedenen Leitungen des Stromkabels an
die entsprechenden Kamera-Ports anzuschließen.
Achten Sie beim Anschluss des Stromkabels darauf, Plus- und Minuspol nicht zu vertauschen.
J
Sie können ebenfalls einen Router verwenden, der die Funktion PoE (Strom über Ethernet) unterstützt,
um die Kamera mit Strom zu versorgen.
EINSTELLUNG DER STATISCHEN IP
Manuelle Netzwerkeinstellung
Führen Sie die Datei <IP Installer.exe> aus, um die Kamerasuchliste anzuzeigen.
Anfangs werden sowohl [Auto Set] als auch [Manual Set] grau dargestellt.
Für gefundene Kameras mit der Einstellung IPv6 werden diese Schaltfl ächen grau dargestellt, da die
M
Kameras diese Funktion nicht unterstützen.
1.
Wählen Sie eine Kamera aus der Suchliste.
Suchen Sie die MAC-(Ethernet)Adresse, die
sich auf der Rückseite der Kamera befi ndet.
Die Schaltfl ächen [Auto Set] und [Manual
Set] sind nun aktiviert.
2.
Klicken Sie auf [Manual Set].

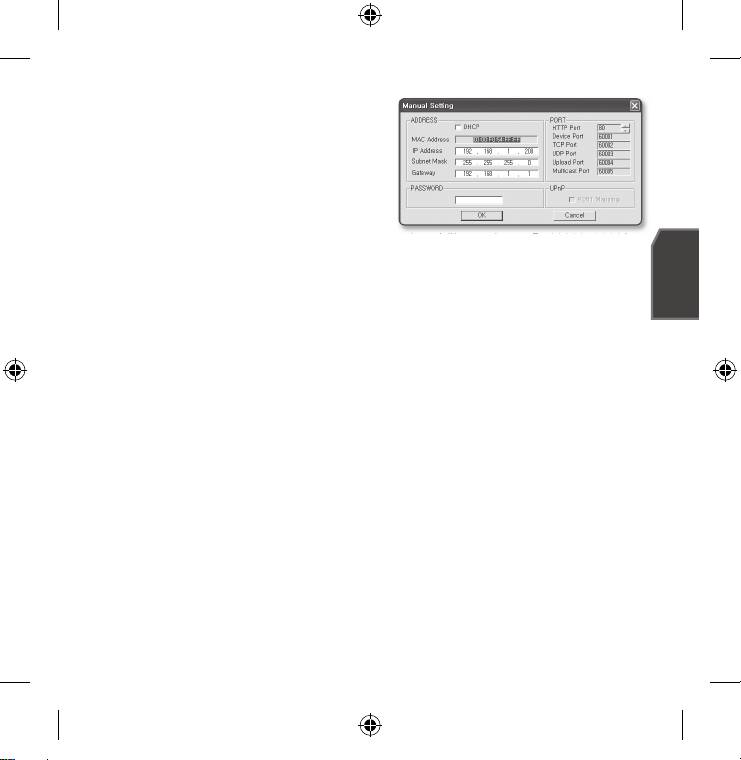

Das Dialogfenster für die MANUELLE
EINSTELLUNG erscheint.
Die Standardwerte der Kamera für <IP Address>, <Subnet Mask>, <Gateway> und
<HTTP Port> werden angezeigt. Das standardmäßige <PASSWORD> lautet 4321.
3.
Geben Sie die nötigen Informationen in dem Fenster <ADDRESS> an.
MAC-(Ethernet)Adresse : Die MAC-(Ethernet)Adresse der verwendeten Kamera wird
automatisch eingerichtet. Sie müssen sie also nicht manuell eingeben.
SNC-B2331-GER-QG.indd 8 2009-08-20 오전 11:43:23
Deutsch
9
4.
Geben Sie die nötigen Informationen in
dem Fenster <PORT> an.
HTTP Port : Zum Zugriff auf die
Kamera über den Internetbrowser.
Standardmäßig ist der Wert 80
eingestellt. Verwenden Sie die
Drehschaltfl äche, um den Wert des
HTTP-Ports zu ändern. Der Startwert
des Ports ist 80 und kann um 6 verringert oder erhöht werden, z. B. 10000, 10006,
10012.
Device Port : Wird verwendet, um die Videosignalübertragung zu steuern.
Der Standardwert lautet 60001 (TCP).
TCP Port : Port für die Videosignalübertragung mit TCP-Protokollen.
Der Standardwert lautet 60002 (TCP).
UDP Port : Port für die Videosignalübertragung mit der Methode UDP-Unicast.
Der Standardwert lautet 60003 (UDP).
Upload Port : Wird für die Aktualisierung der Firmwaresoftware verwendet.
Der Standardwert lautet 60004 (TCP).
Multicast Port : Port für die Videosignalübertragung mit der Methode UDP-Multicast.
Der Standardwert lautet 60005 (UDP).
5.
Geben Sie das Kennwort ein.
Es handelt sich um das Kennwort zum Anmelden des Benutzers „root“, der auf die
Kamera zugreift.
Das Standardkennwort lautet „4321“.
6.
Klicken Sie auf [OK].
Die manuelle Netzwerkeinstellung ist beendet.
7.
Wenn die manuelle Einstellung einschließlich <IP> beendet wurde, wird die Kamera neu
gestartet.
des Ports ist 80 und kann um 6 verringert oder erhöht werden, z. B. 10000, 10006,
SNC-B2331-GER-QG.indd 9 2009-08-20 오전 11:43:24
10
Automatische Netzwerkeinstellung
Führen Sie die Datei <IP Installer.exe> aus, um die Kamerasuchliste anzuzeigen.
Anfangs werden sowohl [Auto Set] als auch [Manual Set] grau dargestellt.
Für gefundene Kameras mit der Einstellung IPv6 werden diese Schaltfl ächen grau dargestellt, da die
M
Kameras diese Funktion nicht unterstützen.
1.
Wählen Sie eine Kamera aus der Suchliste.
Suchen Sie die MAC-(Ethernet)Adresse, die
sich auf der Rückseite der Kamera befi ndet.
Die Schaltfl ächen [Auto Set] und [Manual
Set] sind nun aktiviert.
2.
Klicken Sie auf [Auto Set].
Das Dialogfenster für die AUTOMATISCHE
EINSTELLUNG erscheint.
Die <IP Address>, <Subnet Mask> und das <Gateway> werden automatisch eingerichtet.
3.
Geben Sie das Kennwort ein.
Es handelt sich um das Kennwort zum
Anmelden des Benutzers „root“, der auf
die Kamera zugreift.
Das Standardkennwort lautet „4321“.
4.
Klicken Sie auf [OK].
Die automatische Netzwerkeinstellung ist
beendet.
5.
Die Kamera wird die Netzwerkeinstellungen
automatisch beenden und neu starten.
SNC-B2331-GER-QG.indd 10 2009-08-20 오전 11:43:24
Deutsch
11
DEN LIVE-BILDSCHIRM VERWENDEN
Bezeichnung Beschreibung
Setup Der Bildschirm für die Einstellungen wird geöffnet.
Details
Sie können die Version der Firmware, die Seriennummer und Herstellerinformationen betrachten.
Alarm zurücksetzen
Das Alarmsymbol wird zurückgesetzt. (Die Symbole für Alarm und Bewegung werden ausgeblendet.)
Aufnahme Der Schnappschuss wird in dem Format .jpeg oder .bmp gespeichert.
Drucken Druckt das aktuelle Bild aus.
SNC-B2331-GER-QG.indd 11 2009-08-20 오전 11:43:25
Speichern Der Schnappschuss wird als Videodatei in dem Format .avi gespeichert.
Vollbild Der Live-Bildschirm wird als Vollbild angezeigt.
Sie können das Videoformat (MJPEG, H.264/MPEG4) für Videodateien festlegen.
Videoformat
Das Kontextmenü ist je nach festgelegtem Codec unter <H.264 & MPEG4 Video
auswählen> des aktiven Viewers unterschiedlich.
Ein : Der ausgewählte Alarmausgang wird aktiviert.
Alarmsignal
Aus : Der ausgewählte Alarmausgang wird deaktiviert.
Impuls : Der Alarmausgang wird so oft aktiviert, wie dies festgelegt wurde, bevor er deaktiviert wird.
Kamera-OSD Zum Aufrufen und Anpassen des Menüs zur Kameraeinstellung.
Viewer-Bildschirm Das Live-Video wird auf dem Bildschirm angezeigt.
12
SNC-B2331-GER-QG.indd 12 2009-08-20 오전 11:43:25
Korrekte Entsorgung von Altgeräten
(Elektroschrott)
(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt
und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen
