Samsung SNC-B2331-FRA-QG: Kamera sieciowa

Kamera sieciowa: Samsung SNC-B2331-FRA-QG

SNC-B2331(P)

Kamera sieciowa

Skrócona instrukcja obsługi

wyobraź sobie możliwości

Dziękujemy za zakup produktu rmy Samsung.

W celu uzyskania pełniejszej obsługi odwiedź

naszą witrynę.

www.samsungsecurity.com

Zgodność z przepisami o zakazie użycia substancji niebezpiecznych (RoHs)

Nasz produkt spełnia wymagania określone w przepisach „Zakaz użycia niektórych substancji

niebezpiecznych w urządzeniach elektrycznych i elektronicznych” (RoHS), a w szczególności nie

jest w nim używana żadna z 6 substancji niebezpiecznych: kadm (Cd), ołów (Pb), rtęć (Hg), chrom

+6

sześciowartościowy (Cr

), bifenyle polibromowane (PBB-y), polibromowane etery difenylowe (PBDE-y).

SNC-B2331-POL-QG.indd 1 2009-08-20 오전 11:44:01

2

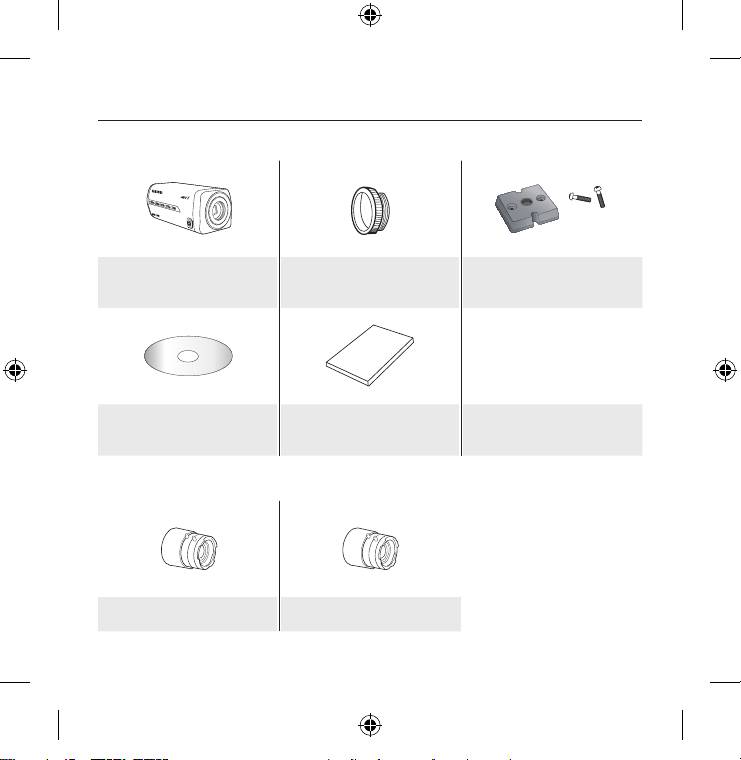

CO ZNAJDUJE SIĘ W OPAKOWANIU

Należy sprawdzić, czy w opakowaniu znajduje się kamera oraz wszystkie akcesoria.

Uchwyt kamery (montażowy)

Kamera Przejściówka montażowa C

i śruby (2EA)

Płyta CD z instrukcją obsługi/aplikacją

Instrukcja obsługi

IP INSTALLER

Wersje obiektywów

Obiektyw CS Obiektyw C

SNC-B2331-POL-QG.indd 2 2009-08-20 오전 11:44:02

Polski

3

SPOJRZENIE NA KAMERĘ

Przód

Element Opis

Otwory

(do mocowania)

ywane do mocowania kamery na wsporniku poprzez zamocowanie

uchwytu kamery

przejściówki montażowej uchwytu kamery do wspornika.

Obiektyw Auto Iris

Instalowany na przeciówce obiektywu.

(opcjonalny)

Łącznik obiektywu

y do doprowadzania zasilania i sygnału wyjściowego w celu sterowania

Auto Iris

przysłoną obiektywu.

Zanieczyszczoną powierzchnię obiektywu należy delikatnie przetrzeć chusteczką do czyszczenia

M

obiektywu lub szmatką nasączoną etanolem.

SNC-B2331-POL-QG.indd 3 2009-08-20 오전 11:44:03

4

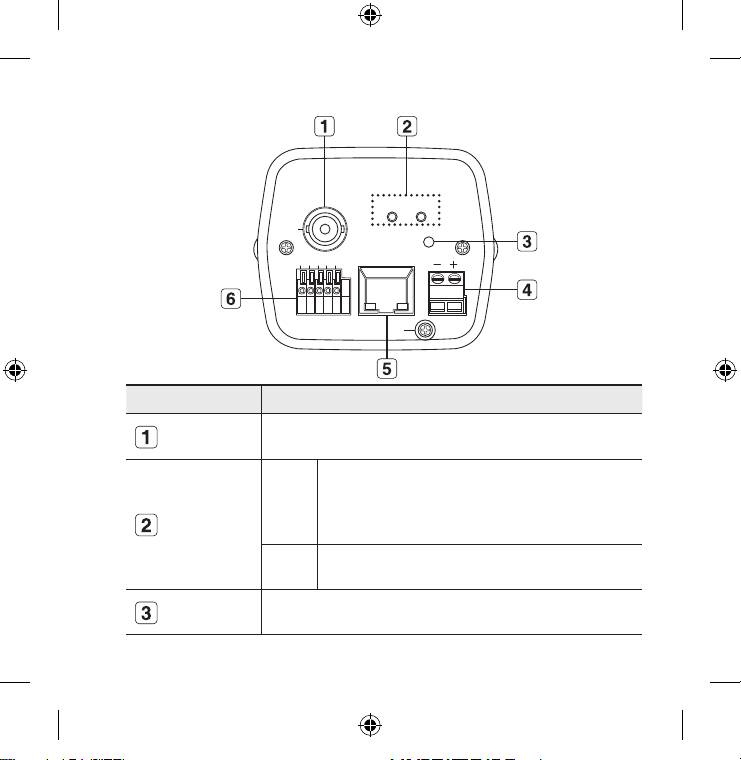

Tył

Element Opis

Gniazdo wyjścia

Port wyjściowy sygnu wideo podłączany do monitora.

wideo

.: Kamera jestączona i prawidłowo podłączona do sieci.

Miga: W trakcie konfiguracji DDNS lub w przypadku niepowodzenia

SYSTEM

konfiguracji, lub w stanie niestabilnego połączenia sieciowego

Wskaźniki

systemu, zasilania

Wył.: Gdy system uruchamia się ponownie lub jest wyłączony

.: Gdy włączone jest zasilanie

POWER

Wył.: Gdy zasilanie jest wyłączone

Przywracanie ustawi kamery do ustawi domyślnych. Naciśnij i przytrzymaj przycisk przez ok. 3

Przycisk Reset

sekundy, aby wyłącz wskaźnik systemu i uruchomić system ponownie.

SYSTEM POWER

VIDEO

RESET

1 2 3 4 5

NETWORK

1,2 : ALARM IN 1,2

ACT

LINK

AC 24V

3 : GND

GND

DC 12V

4,5 : ALARM OUT 1,2

SNC-B2331-POL-QG.indd 4 2009-08-20 오전 11:44:03

Polski

5

Gniazdo zasilania y do podłączania kabla zasilającego.

Gniazdo Sieć uży do podłączania kabla Sieć.

ALARM

y do podłączania sygnału wejściowego alarmu.

IN 1,2

Port wej./wyj.

GND y do uziemiania.

ALARM

y do podłączania sygnału wyjściowego alarmu.

OUT 1,2

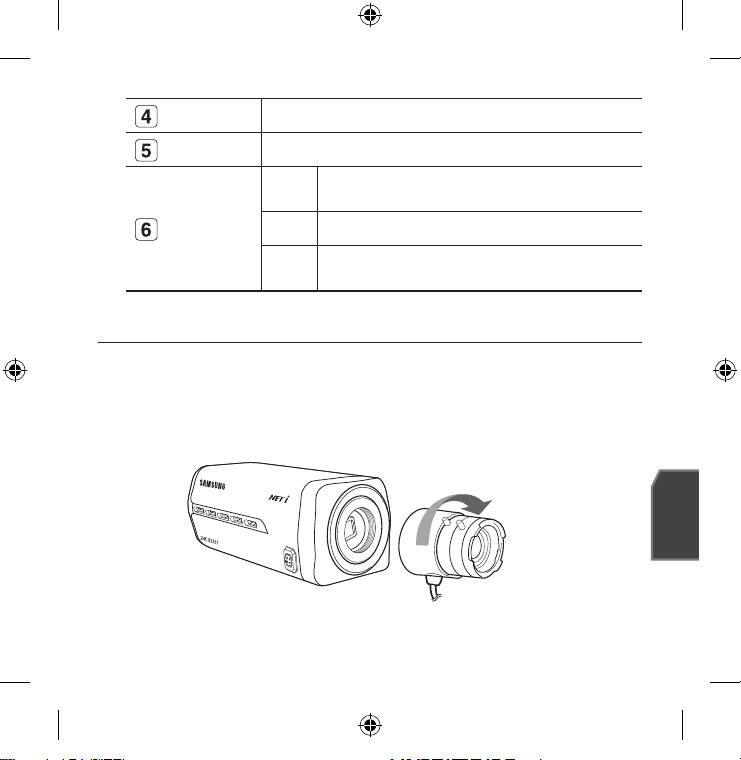

MONTOWANIE OBIEKTYWU

Przed przystąpieniem do dalszych czynnci, należy odłącz zasilanie.

Montowanie obiektywu CS

Obć opcjonalny obiektyw CS w prawo, aby go włożyć:

Obiektyw CS

SNC-B2331-POL-QG.indd 5 2009-08-20 오전 11:44:03

6

Montowanie obiektywu C

Obć przejściówpodstawy C w prawo, abywłożyć, a naspnie zrób to samo z

obiektywem C.

Obiektyw C

Podłączenie łącznika obiektywu Auto Iris

óż łącznik obiektywu do odpowiedniego otworu w kamerze.

Ustawianie ostrości

Obć obiektyw w lewo lub w prawo, aby sterować zoomem i ostrcią w celu uzyskania

czystego i ostrego obrazu.

SNC-B2331-POL-QG.indd 6 2009-08-20 오전 11:44:04

Polski

7

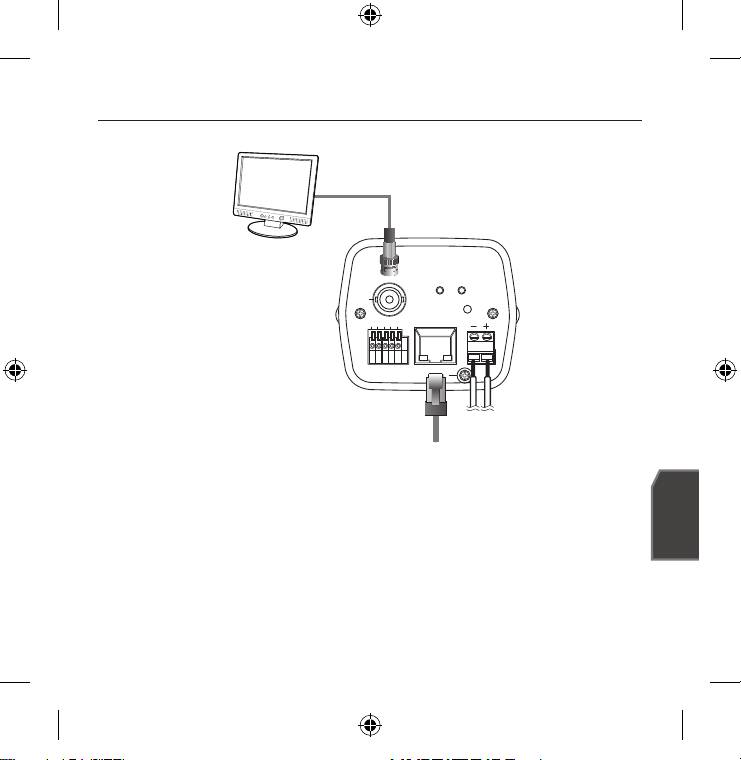

PODŁĄCZANIE INNEGO URZĄDZENIA

Podłączanie do monitora

Poącz port [VIDEO] kamery do portu wejściowego wideo monitora.

Połączenie typu Sieć

Poącz kabel Sido sieci lokalnej lub do Internetu.

SYSTEM PWR

V_OUT

RESET

1 2 3 4 5

ETHERNET

1,2 : ALARM IN 1,2

ACT

LINK

AC 24V

3 : GND

4,5 : ALARM OUT 1,2

DC 12V

Monitor

Zasilanie

Ethernet

SYSTEM POWER

VIDEO

RESET

1 2 3 4 5

NETWORK

1,2 : ALARM IN 1,2

ACT

LINK

AC 24V

3 : GND

4,5 : ALARM OUT 1,2

GND

DC 12V

Monitor

Zasilanie

Sieć

SNC-B2331-POL-QG.indd 7 2009-08-20 오전 11:44:05

8

Zasilanie

Za pomocą wkrętaka poącz poszczególne przewody kabla zasilacego do odpowiednich

portów kamery.

Podczas podłączania kabla zasilającego należy zwrócić uwagę, aby nie odwrócić biegunowości.

J

Można także użyć rutera z funkcją PoE (Power over Ethernet), aby dostarczyć zasilanie do kamery.

KONFIGURACJA STATYCZNEGO ADRESU IP

Ręczna konfiguracja sieci

Uruchom plik <IP Installer.exe>, aby wwietlić listę wyszukiwania kamer.

Przy pierwszym uruchomieniu opcje [Auto Set] oraz [Manual Set] nie będą dostępne.

W przypadku znalezienia kamer z ustawieniem IPv6 przyciski te będą niedostępne, ponieważ te

M

kamery nie obsługują tej funkcji.

1.

Wybierz kamerę z listy wyszukiwania. Znajdź

adres MAC (Ethernet) znajdujący się na

etykiecie z tyłu kamery. Zostaną aktywowane

przyciski [Auto Set] oraz [Manual Set].

2.

Kliknij opcję [Manual Set].

Zostanie wyświetlone okno dialogowe

MANUAL SET.

Zostaną wyświetlone domyślne wartości

opcji <IP Address>, <Subnet Mask>, <Gateway> oraz <HTTP Port> kamery.

Domyślna wartość opcji <PASSWORD> to 4321.

3.

W polu <ADDRESS> podaj niezbędne informacje. MAC (Ethernet) Address: Adres

MAC (Ethernet) odpowiedniej kamery zostanie ustawiony automatycznie, nie ma więc

potrzeby wpisywania go ręcznie.

SNC-B2331-POL-QG.indd 8 2009-08-20 오전 11:44:05

Polski

9

4.

W polu <PORT> podaj niezbędne

informacje.

HTTP Port: Umożliwia dostęp do

kamery za pomocą przeglądarki

internetowej; domyślna wartość to

80. Za pomocą przycisku przewijania

można zmienić wartość portu HTTP.

Wartość początkowa portu to 80 i

wzrasta lub maleje o 6, na przykład 10000, 10006, 10012.

Device Port : Służy do sterowania transmisją sygnału wideo; wartość domyślna to

60001 (TCP).

TCP Port : Port transmisji sygnału wideo za pośrednictwem protokołów TCP;

wartość domyślna to 60002 (TCP).

UDP Port : Port transmisji sygnału wideo metodą UDP Unicast; wartość domyślna to

60003 (UDP).

Upload Port : Służy do uaktualniania oprogramowania wewnętrznego; wartość

domyślna to 60004 (TCP).

Multicast Port : Port transmisji sygnału wideo metodą UDP Multicast; wartość

domyślna to 60005 (UDP).

5.

Wprowadź hasło.

Jest to hasło logowania dla użytkownika „root”, który ma dostęp do kamery.

Domyślne hasło to „4321”.

6.

Kliknij przycisk [OK].

Ręczna konfi guracja sieci zostanie zakończona.

7.

Po zakończeniu ręcznej konfi guracji wraz z ustawieniem <IP> kamera zostanie

ponownie uruchomiona.

wzrasta lub maleje o 6, na przykład 10000, 10006, 10012.

SNC-B2331-POL-QG.indd 9 2009-08-20 오전 11:44:05

10

Automatyczna konfiguracja sieci

Uruchom plik <IP Installer.exe>, aby wwietlić listę wyszukiwania kamer.

Przy pierwszym uruchomieniu opcje [Auto Set] oraz [Manual Set] nie będą dostępne.

W przypadku znalezienia kamer z ustawieniem IPv6 przyciski te będą niedostępne, ponieważ kamery

M

te nie obsługują tej funkcji.

1.

Wybierz kamerę z listy wyszukiwania. Znajdź

adres MAC (Ethernet) znajdujący się na

etykiecie z tyłu kamery. Zostaną aktywowane

przyciski [Auto Set] oraz [Manual Set].

2.

Kliknij opcję [Auto Set].

Zostanie wyświetlone okno dialogowe

AUTO SET.

Wartości <IP Address>, <Subnet Mask>

oraz <Gateway> zostaną ustawione automatycznie.

3.

Wprowadź hasło.

Jest to hasło logowania dla użytkownika „

root”, który ma dostęp do kamery.

Domyślne hasło to „4321”.

4.

Kliknij przycisk [OK].

Automatyczna konfi guracja sieci zostanie

zakończona.

5.

Kamera automatycznie zakończy

ustawienia sieciowe i uruchomi się

ponownie.

SNC-B2331-POL-QG.indd 10 2009-08-20 오전 11:44:06

Polski

11

KORZYSTANIE Z EKRANU NA ŻYWO

Element Opis

Setup Przejście do ekranu Setup.

About

Umliwia sprawdzenie wersji oprogramowania, numeru seryjnego oraz informacji o producencie.

Resetuj alarm

Resetowanie ikony Alarm. (ikony Alarm i Motion znikają).

Przechwyć Zapisuje zrzut w postaci pliku obrazu w formacie .jpeg lub .bmp.

Drukuj Drukuje bieżący obraz.

SNC-B2331-POL-QG.indd 11 2009-08-20 오전 11:44:06

Nagryw. Zapisuje zrzut w postaci pliku wideo w formacie .avi.

Pełny ekran Wyświetla ekran Na żywo w trybie pełnego ekranu.

Umliwia ustawienie formatu wideo (MJPEG, H.264/MPEG4) dla plików wideo.

Video format

Menu kontekstowe jest różne w zależności od podanego w <Select H.264 & MPEG4

Video> kodeka aktywnej przeglądarki.

On: włącza określony port wyjściowy alarmu.

Alarm output

Off: wyłącza określony port wyjściowy alarmu.

Pulse: aktywuje port wyjściowy alarmu na określony czas przed jego wyłączeniem.

Camera OSD y do wyświetlania i dostosowywania menu konfiguracji kamery.

Ekran poglądu Wyświetla nagranie wideo na żywo na ekranie.

12

SNC-B2331-POL-QG.indd 12 2009-08-20 오전 11:44:06

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny i elektroniczny)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie

należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze

zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi

wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o

odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów,

użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali

zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego

akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

SNC-B2331-POL-QG.indd 13 2009-08-20 오전 11:44:07
