Karcher KM 90-60 R P Advanced: Kasutuselevõtt

     -

4



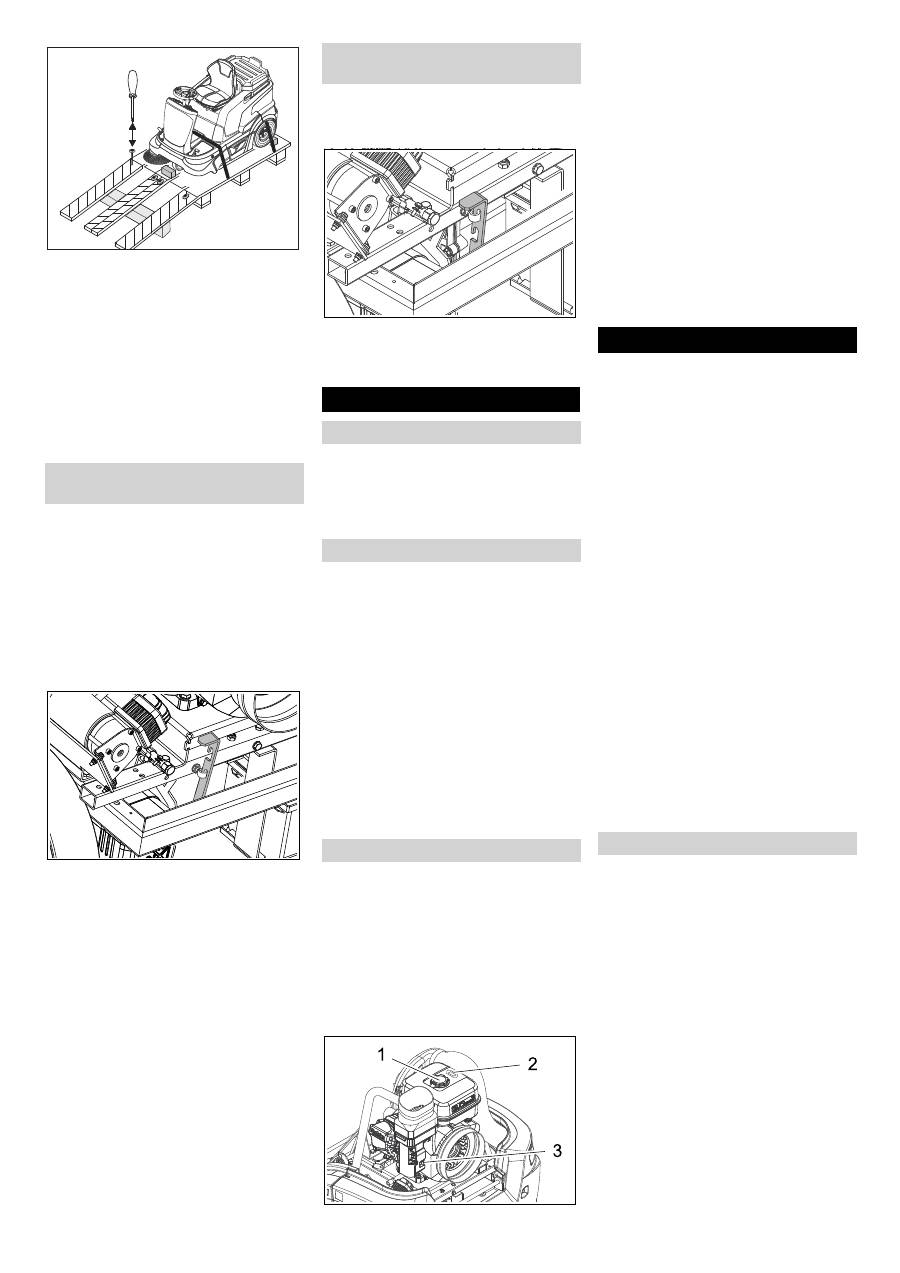

Lükake pakendis kaasasolev latt toeks

rambi alla.



Eemaldage rataste fikseerimiseks ka-

sutatavad puuklotsid ja lükake rambi al-

la.



Sõitke masin loodud kaldteed mööda

aluselt maha.

Masinat saab liigutada kahel viisil:

(1) Masinat lükates (vt alalõiku "Pühkimis-

masina liigutamine välise jõu abil").

(2) Sõites (vt alalõiku "Pühkimismasina

omajõuline liigutamine").



Oht

Vigastusoht! Enne vabakäigu sissepanekut

tuleb masin fikseerida veeremahakkamise

vastu.



Avage seadme kate.



Laske vabakäiguhooval ülemisse posit-

siooni kinnituda.

Märkus:

 Kui vabakäigu hooba ei saa

asendisse fikseerida, liigutage masinat

kergelt edasti-tagasi.

Vabakäiguhoob üleval - seadet saab nihutada

(vaade tagant)

Ettevaatust

Hüdrostaatilise peaülekande vigastusoht!

Lükake pühkimismasinat ainult aeglaselt

ning ainult lühikest maad.

–

Veoajam on lukustatud.

–

Pidurdustoimet enam ei ole.



Pärast seadme lükkamist laske vaba-

käiguhooval kinnituda alumisse asen-

disse.



Sulgege seadme kate.



Avage seadme kate.



Laske vabakäiguhooval alumisse asen-

disse kinnituda.

Asend vabakäiguhoob alla - seade on sõiduval-

mis



Sulgege seadme kate.

Märkus:

 Masin on varustatud automaatse

seisupiduriga, mis aktiveerub pärast moo-

tori seiskamist ja juhiistmelt lahkumist.



Pange pühkimismasin tasasele pinnale.



Võtke süütevõti ära.



Mootoriõli taseme kontrollimine.



Kontrollige näidikult kütusepaagi täituvust.



Kontrollige hüdraulikaõli taset.



Kontrollige külgmist harja.



Kontrollige pühkimisrulli kulumise ning

sissekerinud lintide osas.



Tühjendage pühkmemahuti.



Rehvirõhu kontrollimine.



Kontrollige istme kontaktlüliti tööd.



Kontrollige, kas sisepõlemismootori

stopplüliti on sisselülitatud asendis

„ON“.

Märkus:

 Kirjeldust vt peatükist "Hooldus ja

jooksevremont".



Oht

Plahvatusoht!

–

Tankimine ainult seisatud mootori korral.

–

Kasutada tohib ainult kasutusjuhendis

nimetatud kütust.

–

Ärge tankige suletud ruumides.

–

Suitsetamine ja lahtine tuli on keelatud.

–

Jälgige, et kütust ei sattuks tulistele pin-

dadele.

1 Paagi lukk

2 Paagi näit

3 Kütusekraan



Seisake mootor.



Avage seadme kate.



Lugege täituvust paagi näidikkult. Pu-

nane ala näitab täituvust.



Avage paagi lukk.



Kasutage filtriga lehtrit ja asetage see

kohale.



Tankige pliivaba normaalbensiini.

Tühja paaki mahub u. 5 l.



Pühkige mahavoolanud kütus ära, ee-

maldage lehter ja sulgege paagi lukk.



Sulgege seadme kate.

Ettevaatust

Ajami vigastamise oht! Enne iga sõitu

veenduge, et vabakäiguhoob oleks alumi-

ses asendis.

Ettevaatust

Juhiistme taga olevaid õhu sissevõtuavasid

ei tohi kinni katta. Istme kõrvale või taha ei

tohi paigutada esemeid.

몇

Hoiatus

Seadme pikem kasutamine võib vibratsioo-

nist tingituna põhjustada käte verevarustu-

se häireid.

Üldkehtivat aega seadme kasutamiseks ei

ole võimalik kindlaks määrata, sest see sõl-

tub mitmetest mõjuteguritest:

–

Isiklik kalduvus halvale verevarustusele

(sageli külmetavad sõrmed, kribelev

tunne sõrmedes).

–

Seadmest tugevasti kinnihoidumine ta-

kistab verevarustust.

–

Katkematu töö on halvem kui pauside-

ga töötamine.

Kui seadet kasutatakse regulaarselt ja pi-

kemat aega ning kui sümptomid ilmnevad

korduvalt (näit. sõrmede kribelemine, kül-

metavad sõrmed), soovitame pöörduda

arsti poole.



Tõmmake istme reguleerimishooba sis-

sepoole.



Nihutage istet, vabastage hoob ja laske

asendisse fikseeruda.



Kontrollige istet edasi-tagasi liigutades,

kas see on kindlalt paigas.

Pühkimismasina liigutamine välise

jõu abil

Pühkimismasina omajõuline

liigutamine

Kasutuselevõtt

Üldmärkusi

Enne starti/ohutuskontrolli

Hooldustööd

Tankimine

Käitamine

Juhiistme reguleerimine

340 ET

-

5

Märkus:

 Hoiukoha maksimaalne lubatud

koormus on 20 kg.



Hoolitsege lasti kindla kinnitamise eest.

1 Sõitmine

Kasutuskohta sõitmine.

Pühkimisrull ja külgmised harjad on

ülestõstetud.

2 Pühkimisvaltsiga pühkimine

Pühkimisvalts lastakse alla.

3 Pühkimine pühkimisvaltsi ja külg-

miste harjadega

Pühkimisvalts ja külgmised harjad lan-

getatakse alla.

Märkus:

 Seade on varustatud istme kon-

taktlülitiga. Juhiistmelt lahkudes lülitub ma-

sin välja.

Märkus:

 Kui istme kontaktlüliti on masina

välja lülitanud, keerake süütevõti asendis-

se "0", et takistada aku tühjenemist.



Avage seadme kate.



Kontrollige, kas sisepõlemismootori

stopplüliti on sisselülitatud asendis

„ON“.



Avage kütuse pealevool.



Sulgege seadme kate.



Istuge juhiistmele.



ÄRGE vajutage gaasipedaalile.



Seadke programmilüliti astmele 1 (sõit).



Keerake süütevõti üle asendi 1.



Kui masin käivitus, laske süütevõti lahti.

Märkus:

 Ärge kunagi käitage starterit

kauem kui 10 sekundit. Enne starteri uut

käivitamist oodake vähemalt 10 sekundit.

Ettevaatust

Vajutage gaasipedaalile alati ettevaatlikult

ja aeglaselt. Ärge lülitage sõidusuunda jär-

sult edasisuunalt tagurdamisele või vastu-

pidi.

1 Gaasipedaal edasi

2 Gaasipedaal tagasi



Suruge gaasipedaali aeglaselt „edasi“.



Oht

Vigastusoht! Tagurdamine ei tohi põhjusta-

da ohtu kolmandatele isikutele, vajadusel

kasutage juhendaja abi.



Suruge gaasipedaali aeglaselt „tagasi“.

–

Gaasipedaalidega saab sõidukiirust su-

juvalt reguleerida.

–

Vältige pedaali järsku tõmbamist, sest

see võib kahjustada hüdraulikaseadet.

–

Kui tõusudel võimsus langeb, võib gaa-

sipedaali kergelt tagasi võtta.



Vabastage gaasipedaal, masin pidur-

dab automaatselt ja jääb seisma.

Ettevaatust

Esemetest või lahtistest takistustest ei tohi

üle sõita ega neid eemale lükata.



Kuni 5 cm kõrgustest kinnitatud takis-

tustest võib aeglaselt ja ettevaatlikult

üle sõita.



Üe 5 cm kõrgustest kinnitatud takistus-

test võib üle sõita ainult sobiva rambi

abil.



Oht

Vigastusoht! Kui jämeda mustuse klapp on

lahti, võib pühkimisvalts kive või kivitükke

ette paisata. Jälgige, et inimesed, loomad

või esemed ei oleks ohustatud.

Ettevaatust

Ärge pühkige seadmesse pakilinte, traate

vms., see võib pühkimissüsteemi vigasta-

da.

Ettevaatust

Et vältida pinna vigastamist, ärge laske

pühkimismasinal ühel kohal töötada.

Märkus:

 Optimaalse puhastustulemuse

saavutamiseks tuleb liikumiskiirus sobitada

valitsevate oludega.

Märkus:

 Töö käigus tuleks pühkmemahutit

regulaarsete ajavahemike tagant tühjenda-

da.

Märkus:

 Pinna puhastamisel laske ainult

pühkimisvalts alla.

Märkus:

 Külgmisi servi puhastades laske

täiendavalt alla külgmine hari.



Seadke programmilüliti astmele 2. Püh-

kimisvalts lastakse alla.

Märkus:

 Pühkimisvalts käivitub automaat-

selt.

Märkus:

 Suuremate, kuni 50 mm kõrguste

objektide pühkimiseks (nt suitsupakid) tu-

leb jämeda mustuse klapp lühikeseks ajaks

üles tõsta.

Jämeda mustuse klappi ülestõstmine:



Suruge jämeda mustuse klappi ette ja

hoidke allavajutatuna.



Katkestamiseks võtke jalg pedaalilt.

Märkus:

 Optimaalses puhastustulemu-

se võib saavutada ainult siis, kui jäme-

da mustuse klapp on täielikult alla

lastud.



Seadke programmilüliti astmele 3. Kül-

gemised harjad ja pühkimisvalts lastak-

se alla.

Märkus:

 Pühkimisvalts ja külgmised

harjad käivituvad automaatselt.



Märg-/kuiv klapp sulgeda.



Märg-/kuiv klapp avada.

Märkus:

 Nii hoitakse ära filtrisüsteemi

ummistumine.



Märg-/kuiv klapp avada.

Märkus:

 Nii kaitstakse filtrit niiskuse

eest.

Seadmel on automaatne filtripuhastus.

Puhastamine toimub automaatselt u. iga 15

sekundi tagant. Seejuures on kuulda lühi-

ajalist paugatust.



Kontrollige aeg-ajalt paigaldatud tomu-

filtri määrdumist. Kui filter on liiga must

või defektne, vahetage see välja.

Panipaik

Programmi valimine

Käivitage masin

Avage kütusekraan

Seadme sisselülitamine

Masinaga sõitmine

Edasisuunas sõitmine

Tagurpidi sõitmine

Käitumine sõidul

Pidurdamine

Takistustest ülesõitmine

Pühkimisrežiim

Pühkimisvaltsiga pühkimine

Pühkimine ülestõstetud jämeda mustu-

se klapiga

Külgmise harjaga puhastamine

Kuiva pinna pühkimine

Kiudse ja kuiva prahi (nt kuiv rohi, õled)

pühkimine

Niiskete või märgade pindade pühkimi-

ne

Filtri puhastamine

341 ET
