SNC-B5368(P)

Kamera sieciowa

Skrócona instrukcja obsługi

wyobraź sobie możliwości

Dziękujemy za zakup produktu rmy Samsung.

W celu uzyskania pełniejszej obsługi odwiedź

naszą witrynę.

www.samsungsecurity.com

Zgodność z przepisami o zakazie użycia substancji niebezpiecznych (RoHs)

Nasz produkt spełnia wymagania określone w przepisach „Zakaz użycia niektórych substancji

niebezpiecznych w urządzeniach elektrycznych i elektronicznych” (RoHS), a w szczególności nie

jest w nim używana żadna z 6 substancji niebezpiecznych: kadm (Cd), ołów (Pb), rtęć (Hg), chrom

+6

sześciowartościowy (Cr

), bifenyle polibromowane (PBB-y), polibromowane etery difenylowe (PBDE-y).

SNC-B5368-POL-QG.indd 1 2009-08-19 오후 11:54:40

2



Należy sprawdzić, czy w opakowaniu znajduje się kamera oraz wszystkie akcesoria.

Płyta CD z instrukcją obsługi/aplikacją

Kamera

Instrukcja obsługi

IP INSTALLER

Przewód Sygnału Testowego

Śruba

Monitora

Przewód Sygnału Testowego Monitora używany jest do sprawdzania kamery poprzez podłączenie

M

przenośnego wyświetlacza.

Do obsługi kamery monitorującej należy zamiast niego używać przewodu BNC.

SNC-B5368-POL-QG.indd 2 2009-08-19 오후 11:54:41



3





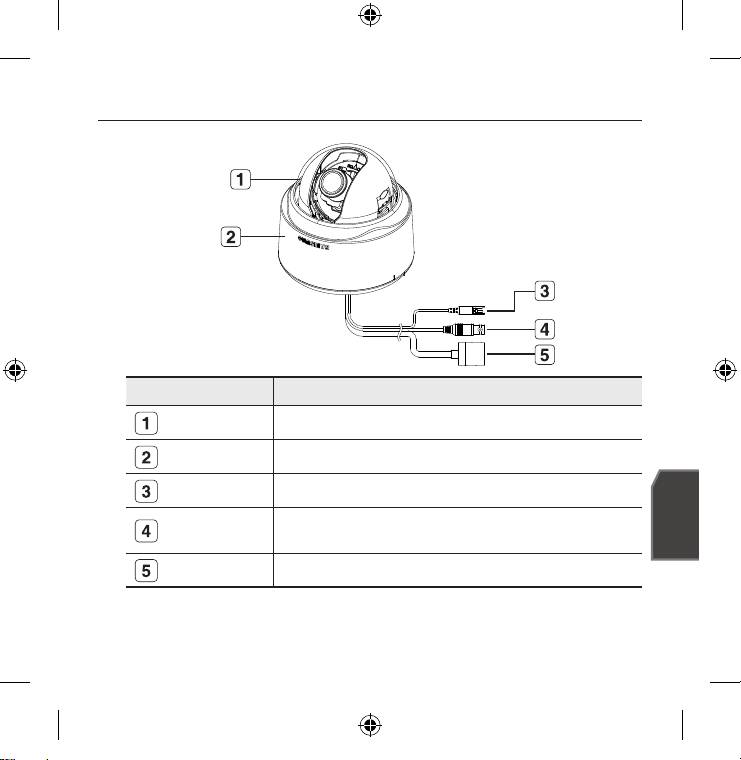

Element Opis

Osłona Kopułkowa Osłona chroniąca obiektyw i urdzenie główne.

Urdzenie Główne

Składa się z: obiektywu, płyty rozdzielczej, płytki drukowanej i śrub.

Gniazda Zasilania

ą do podłączania kabla zasilającego.

Gniazdo Wyjścia

y do podłączania wtyczki sygnału wejściowego wideo monitora, na którym

Wideo

wyświetlany jest obraz z kamery.

Gniazdo Sieć y do podłączania przewodu PoE lub LAN.

Zanieczyszczoną powierzchnię obiektywu należy delikatnie przetrzeć chusteczką do czyszczenia

M

obiektywu lub szmatką nasączoną etanolem.

SNC-B5368-POL-QG.indd 3 2009-08-19 오후 11:54:41

4



Element Opis

Dostępnedwa różne porty:

Gniazda Wej./Wyj.

- ALARM IN : Służy do odbierania sygnału wejściowego alarmu.

Alarmu

- ALARM OUT : Służy do wysyłania sygnału wyjściowego alarmu.

- GND : Służy do uziemiania.

Przywraca wszystkie ustawienia kamery do wartości domyślnych. Naciśnij i

przytrzymaj przycisk przez ok. 3 sekundy, aby wyłączyć wskaźnik systemu i

Przycisk

uruchomić system ponownie.

Resetowania

J

Po zresetowaniu kamery konieczne jest uruchomienie aplikacji IP Installer i

skonfigurowanie podstawowych ustawisieciowych, takich jak adres IP,

maska podsieci, brama, itd., aby połączyć się z siecią.

SNC-B5368-POL-QG.indd 4 2009-08-19 오후 11:54:42



5



1

3

4

2

5

Obiektyw

6 7 8 9

SNC-B5368-POL-QG.indd 5 2009-08-19 오후 11:54:45

6

Element Opis

Osłona Wewnętrzna Osłona chroniąca urdzenie główne.

Zaczep Skrzydłowy Nacnij dowolną stronę, aby zdjąć osło wewnętrzną.

Przewód Sygnału Testowego Monitora używany jest do sprawdzania kamery

Wycie monitora

poprzez podłączenie przenośnego wyświetlacza.

Wspornik Służy do mocowania kamery na ścianie lub suficie za pomocą śrub.

Zdejmij ją w celu podłączenia przewodów podczas montażu kamery pod

Pokrywa Górna

sufitem.

wignia Zoomu uży do regulacji i ustawiania wsłczynnika powiększenia obiektywu.

Przestaw w lewo lub w prawo w celu wyregulowania ostrości; obć zgodnie z

wignia Ostrości

ruchem wskazówek zegara w celu ustawienia ostrości.

Śruba Nachylenia Służy do regulacji i ustawiania nachylenia obiektywu.

Aby odłączyć wspornik od urządzeniaównego lub zdjąć kame ze wspornika,

Zaczep Zwalniający

wypchnij go i obróć urządzenie główne w kierunku oznaczenia <UNLOCK>.

SNC-B5368-POL-QG.indd 6 2009-08-19 오후 11:54:46



7



Aby podłączyć złącza wejścia/wyjścia alarmu, konieczne jest zdjęcie osłony kopkowej i osłony

obiektywu.

1.

Obróć osłonę kopułkową przeciwnie do ruchu

wskazówek zegara.

2.

Unieś osłonę kopułkową i ją zdejmij.

3.

Naciśnij dowolną stronę osłony obiektywu, aby ją zdjąć.

SNC-B5368-POL-QG.indd 7 2009-08-19 오후 11:54:49

8



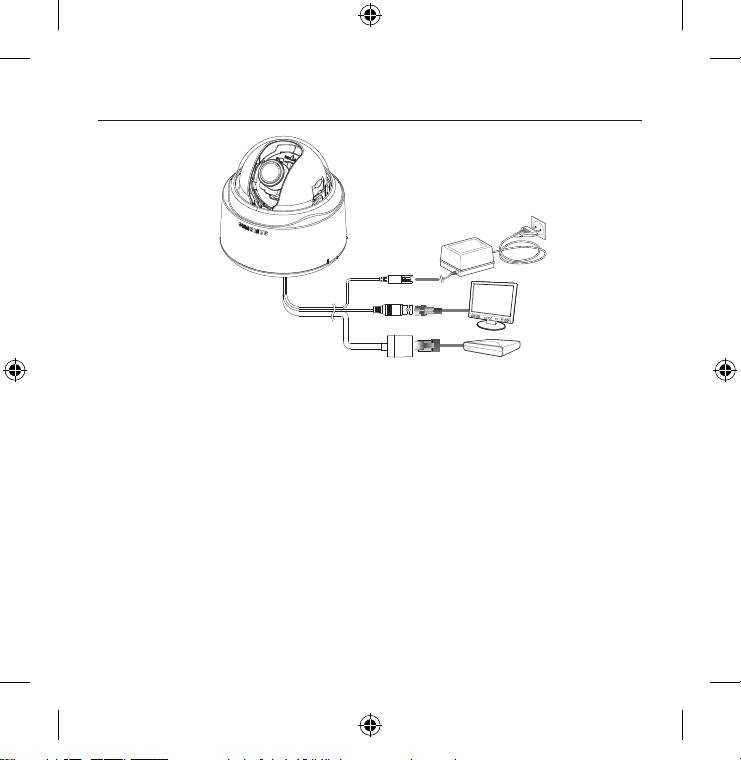

Zasilanie

Monitor

Sieć



Poącz zasilacz do gniazda zasilania.

Podczas podłączania kabla zasilającego należy zwrócić uwagę, aby nie odwrócić biegunowości.

J

Można także użyć rutera z funkcją PoE (Power over Ethernet), aby dostarczyć zasilanie do kamery.



Poącz port [] kamery do portu wejściowego wideo monitora.



Poącz kabel Sido sieci lokalnej lub do Internetu.

SNC-B5368-POL-QG.indd 8 2009-08-19 오후 11:54:50



9



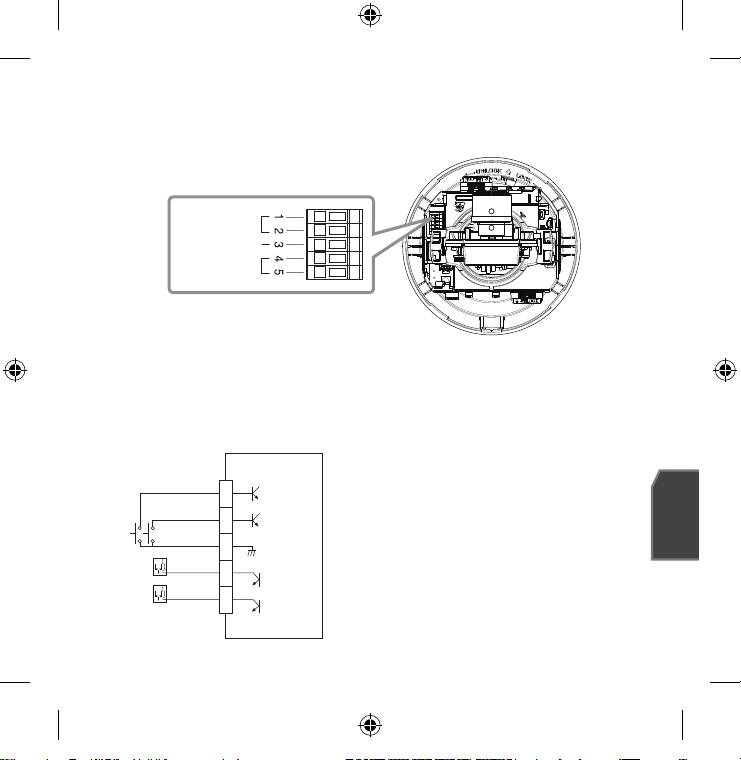

Poącz przewód wejścia/wyjścia alarmu do odpowiedniego portu na tylnym panelu gniazd.

ALARM IN 1, 2 : Służy do podłączania sygnału wejściowego alarmu.

GND : Służy do uziemiania.

ALARM OUT 1, 2 :y do podłączania sygnału wyjściowego alarmu.



ALARM IN 1

1

ALARM IN 2

2

GND

3

External Relay

ALARM OUT 1

4

External Relay

ALARM OUT 2

5

ALARM IN

GND

ALARM OUT

SNC-B5368-POL-QG.indd 9 2009-08-19 오후 11:54:51

10





Przed przystąpieniem do montażu kamery należy przeczytponiższe instrukcje:

Wybierz miejsce montażu (sufit lub ścianę) o wytrzymałości wnej co najmniej 5-krotności

ciężaru kamery.

Zmiażdżone lub „gołe” przewody mogą być przyczyną uszkodzenia urządzenia lub paru.

Ze względów bezpieczeństwa nie należy dopuszczać innych ob w pobliże miejsca

montażu. Na wszelki wypadek należy równi odsunąć rzeczy osobiste personelu.



1.

Przytrzymaj dolną dźwignię blokującą, jednocześnie

zdejmując osłonę drugą ręką.

Zdjęcie osłony powoduje odsłonięcie urządzenia

głównego i osłony wewnętrznej.

2.

Aby ustawić pozycję kamery, przytrzymaj dowolny

zaczep osłony wewnętrznej i unieś ją.

SNC-B5368-POL-QG.indd 10 2009-08-19 오후 11:54:52



11

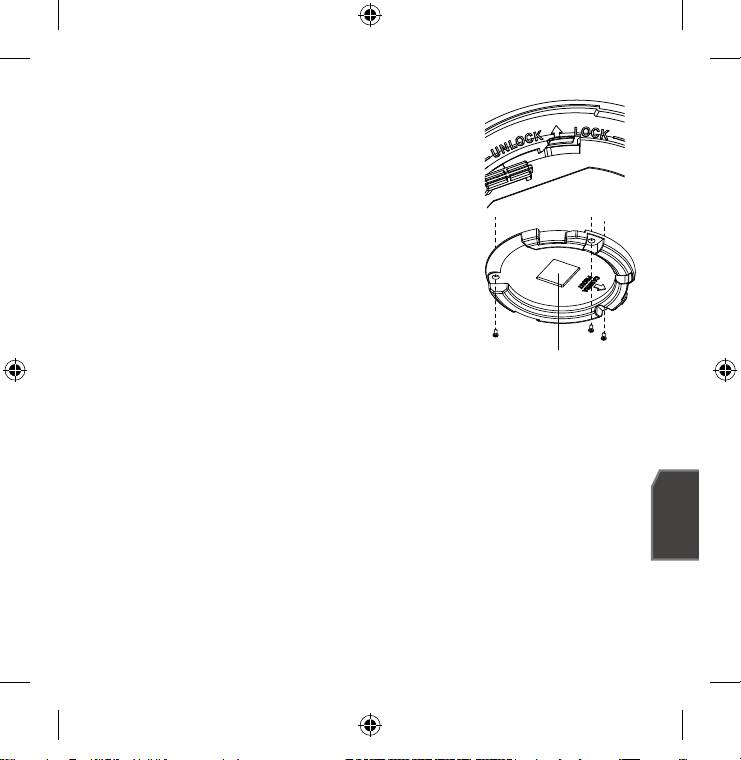

3.

Wypchnij zaczep zwalniający, jednocześnie obracając

urządzenie główne w kierunku oznaczenia <> w

celu odłączenia wspornika.

Jeśli czynność ta się nie powiedzie, użyj otworu na

spodzie wspornika w celu obrócenia wspornika w

kierunku oznaczenia <>.

4.

Przy użyciu śrub (x3) dostarczonych w zestawie

przymocuj wspornik w żądanej pozycji (do sutu lub

ściany).

Upewnij się, że napis <CAMERA FRONT> na wsporniku jest

zwrócony w kierunku monitorowania.

5.

Przeprowadź przewody przez wspornik do sufitu lub

ściany.

Aby możliwe było przeprowadzenie przewodów do sufitu,

Pokrywa górna

naciśnij mocno górną pokrywę w celu jej zdjęcia.

Jeśli kamera nie ma b zamontowana na suficie, wykorzystaj pusty obszar po drugiej

stronie niż napis <> do poprowadzenia przewodów.

6.

Zamocuj urządzenie ówne na wsporniku.

Wywnaj otwór ustalacy urządzenia głównego z napisem <> na

wsporniku i obróć urządzenie w kierunku oznaczenia <>.

7.

Ustaw obiektyw w żądanym kierunku.

Informacje na temat ustawiania kierunku obiektywu znajdują się w podrozdziale

”.

8.

Przymocuj osłonę wewnętrzną do urządzenia głównego.

Dopasuj dwa otwory w zaczepach skrzydłowych osłony wewnętrznej do odpowiedniego

otworu w urządzeniu głównym, a następnie wciśnij, aż usłyszysz kliknięcie.

9.

Przymocuj osłonę do urządzenia głównego.

Umieść wystający element wewnątrz osłony w odpowiednim otworze urządzenia

głównego, a następnie obróć osłonę, aby ją przymocować.

SNC-B5368-POL-QG.indd 11 2009-08-19 오후 11:54:55

12



Panoramowanie

Przechylanie

Obracanie obiektywu

Kierunek kamery można wyregulować dopiero, gdy kamera jest zamocowana na suficie.

wczas obracanie kamery w lewo lub w prawo nazywane jestPanoramowanie”, a zmienianie

ta — „Przechylanie”. Granica panoramowania to 220 stopni zgodnie z ruchem wskawek

zegara i 120 stopni przeciwnie do ruchu wskazówek zegara. Oznacza to, że dostępny jest łączny

zakres 340°. Dalszy ruch jest blokowany przez ogranicznik.

SNC-B5368-POL-QG.indd 12 2009-08-19 오후 11:54:56



13





Uruchom plik <>, aby wwietlić listę wyszukiwania kamer.

Przy pierwszym uruchomieniu opcje [] oraz [] nie będą dostępne.

W przypadku znalezienia kamer z ustawieniem IPv6 przyciski te będą niedostępne, ponieważ te

M

kamery nie obsługują tej funkcji.

1.

Wybierz kamerę z listy wyszukiwania.

Znajdź adres MAC (Ethernet) znajdujący

się na etykiecie z tyłu kamery. Zostaną

aktywowane przyciski [] oraz

[].

2.

Kliknij opcję [].

Zostanie wyświetlone okno dialogowe

MANUAL SET.

Zostaną wyświetlone domyślne wartości opcji <>, <>,

<> oraz <> kamery.

Domyślna wartość opcji <> to 4321.

3.

W polu <> podaj niezbędne

informacje. MAC (Ethernet) Address: Adres

MAC (Ethernet) odpowiedniej kamery

zostanie ustawiony automatycznie, nie ma

więc potrzeby wpisywania go ręcznie.

SNC-B5368-POL-QG.indd 13 2009-08-19 오후 11:54:57

14

4.

W polu <> podaj niezbędne

informacje.

HTTP Port: Umożliwia dostęp do

kamery za pomocą przeglądarki

internetowej; domyślna wartość to

80. Za pomocą przycisku przewijania

można zmienić wartość portu HTTP.

Wartość początkowa portu to 80 i

wzrasta lub maleje o 6, na przykład 10000, 10006, 10012.

Device Port: Służy do sterowania transmisją sygnału wideo; wartość domyślna to

60001 (TCP).

TCP Port : Port transmisji sygnału wideo za pośrednictwem protokołów TCP;

wartość domyślna to 60002 (TCP).

UDP Port : Port transmisji sygnału wideo metodą UDP Unicast; wartość domyślna to

60003 (UDP).

Upload Port : Służy do uaktualniania oprogramowania wewnętrznego; wartość

domyślna to 60004 (TCP).

Multicast Port : Port transmisji sygnału wideo metodą UDP Multicast; wartość

domyślna to 60005 (UDP).

5.

Wprowadź hasło.

Jest to hasło logowania dla użytkownika „”, który ma dostęp do kamery.

Domyślne hasło to „”.

6.

Kliknij przycisk [].

Ręczna kon guracja sieci zostanie zakończona.

7.

Po zakończeniu ręcznej kon guracji wraz z ustawieniem <> kamera zostanie

ponownie uruchomiona.

SNC-B5368-POL-QG.indd 14 2009-08-19 오후 11:54:57



15



Uruchom plik <>, aby wwietlić listę wyszukiwania kamer.

Przy pierwszym uruchomieniu opcje [] oraz [] nie będą dostępne.

W przypadku znalezienia kamer z ustawieniem IPv6 przyciski te będą niedostępne, ponieważ kamery

M

te nie obsługują tej funkcji.

1.

Wybierz kamerę z listy wyszukiwania.

Znajdź adres MAC (Ethernet) znajdujący

się na etykiecie z tyłu kamery. Zostaną

aktywowane przyciski [] oraz

[].

2.

Kliknij opcję [].

Zostanie wyświetlone okno dialogowe

AUTO SET.

Wartości <>, <> oraz <> zostaną ustawione

automatycznie.

3.

Wprowadź hasło.

Jest to hasło logowania dla użytkownika „

”, który ma dostęp do kamery.

Domyślne hasło to „”.

4.

Kliknij przycisk [].

Automatyczna kon guracja sieci zostanie

zakończona.

5.

Kamera automatycznie zakończy

ustawienia sieciowe i uruchomi się

ponownie.

SNC-B5368-POL-QG.indd 15 2009-08-19 오후 11:54:58

16



Element Opis

Setup Przejście do ekranu Setup.

About

Umliwia sprawdzenie wersji oprogramowania, numeru seryjnego oraz informacji o producencie.

Resetuj alarm

Resetowanie ikony Alarm. (ikony Alarm i Motion znikają).

Przechwyć Zapisuje zrzut w postaci pliku obrazu w formacie .jpeg lub .bmp.

Drukuj Drukuje bieżący obraz.

SNC-B5368-POL-QG.indd 16 2009-08-19 오후 11:54:58



17

Nagryw. Zapisuje zrzut w postaci pliku wideo w formacie .avi.

Pełny ekran Wyświetla ekran Na żywo w trybie pełnego ekranu.

Umliwia ustawienie formatu wideo (MJPEG, H.264/MPEG4) dla plików wideo.

Video format

Menu kontekstowe jest różne w zależności od podanego w <Select H.264 & MPEG4

Video> kodeka aktywnej przeglądarki.

On: włącza określony port wyjściowy alarmu.

Alarm output

Off: wyłącza określony port wyjściowy alarmu.

Pulse: aktywuje port wyjściowy alarmu na określony czas przed jego wyłączeniem.

Camera OSD y do wyświetlania i dostosowywania menu konfiguracji kamery.

Ekran poglądu Wyświetla nagranie wideo na żywo na ekranie.

SNC-B5368-POL-QG.indd 17 2009-08-19 오후 11:54:58

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny i elektroniczny)

To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie

należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzuc wraz ze

zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi

wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o

odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiow,

użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali

zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego

akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

SNC-B5368-POL-QG.indd 18 2009-08-19 오후 11:54:58
