Montaż

❚

Ustawienie przełączników

Ustawienie przełączników funkcji

Aby ustawić dostępne funkcje kamery należy dokonać regulacji ośmiu przełączników tak, jak

opisano poniżej:

Nr Nazwa Krótki opis

DEC

1 LL Włączanie/wyłączanie opcji “Line lock”

8

Włączanie/wyłączanie zwiększonej

7

2 LSS

czułości lub wolnej migawki

6

5

Włączanie/wyłączanie poziomego

3 H-REV

4

odwracania

3

Włączanie/wyłączanie pionowego

4 V-REV

2

odwracania

1

Włączanie/wyłączanie kompensacji

5 BLC

oświetlenia tylnego

6 FL Włączanie/wyłączanie redukcji migotania

INC

Włączanie/wyłączanie automatycznego

7 D/N

przełączania pomiędzy trybem kolorowym

a czarno-białym

Włączanie/wyłączanie automatycznego

8 AWB

balansu bieli

1. Przełącznik 1 (LL): Gdy przełącznik jest ustawiony w pozycji OFF (wyłączony), kamera działa w

trybie synchronizacji wewnętrznej, a gdy ON (włączony) - w trybie line lock.

W trybie synchronizacji wewnętrznej do synchronizacji kamera zawsze wykorzystuje wewnętrzny

oscylator krystaliczny. Jednakże, gdy do przełącznika sekwencyjnego podłączonych jest kilka

kamer, wówczas przy przełączaniu pomiędzy kamerami może występować zwijanie obrazu lub

miganie. W takim przypadku, aby rozwiązać problem można ustawić przełącznik w pozycji ON.

Tryb line lock umożliwia kamerze korzystanie do synchronizacji z fazy prądu zmiennego. W trybie

tym można korzystać z przycisków sterowania fazowego (ZW/ZMN).

Uwaga

Jeśli korzysta się z zasilania prądem stałym 12V, należy ustawić przełącznik w pozycji OFF. Opcja line

lock nie będzie zwykle działać, nawet wówczas, gdy przełącznik jest w pozycji ON.

Gdy podłączone jest zasilanie prądem zmiennym należy ustawić przełącznik LL w pozycji ON. W

przypadku wystąpienia zwijania obrazu należy dostosować fazę za pomocą przycisków sterowania

fazowego. Aby zwiększyć lub zmniejszyć fazę o jeden stopień naciśnij odpowiednio przycisk INC

(zwiększenie) lub DEC (zmniejszenie).

AB68-00687E_Pol.indd 8 2007-08-06 ｿﾀﾈﾄ 2:13:40

8

POL

9

2. Przełącznik 2 (LSS): Tryb zwiększenia czułości powoduje łączenie pól obrazów w pamięci,

w celu redukcji szumu przy jednoczesnym zwiększeniu jasności i kontrastu. Gdy przełącznik

ten jest w pozycji ON, kamera automatycznie przełącza się na maksymalną szybkość

gromadzenia obrazu większą o 128 razy, aby uzyskać wyraźny film przy ciemnym obrazie.

3. Przełącznik 3 (H-REV)

: Gdy przełącznik jest w pozycji ON, obraz z kamery jest odwracany

poziomo. Jeśli do monitorowania chce się korzystać z lustra, wówczas można zastosować

tę opcję, aby zobaczyć rzeczywisty obraz.

4. Przełącznik 4 (V-REV)

: Gdy przełącznik ten jest w pozycji ON, obraz z kamery jest

odwracany pionowo. Jeśli kamera wyświetla obraz obrócony pionowo z opóźnieniem,

wówczas opcja ta umożliwi zobaczenie właściwego obrazu.

5. Przełącznik 5 (BLC)

: Gdy przełącznik ten jest w pozycji ON, można uzyskać wyraźny

obraz, nawet jeśli kamera jest skierowana w stronę światła o zbyt dużym natężeniu jak

np. światło słoneczne i fluorescencyjne. Gdy przełącznik jest w pozycji

OFF, przedmiot z

nadmiernym światłem nie jest wyraźnie widoczny.

6. Przełącznik 6 (FL)

: Gdy przełącznik jest w pozycji ON, wówczas szybkość migawki

ustawiona jest na 1/100s (dla NTSC) lub 1/120s (dla PAL), co zapobiega migotaniu ekranu

spowodowanemu przez niezgodność pionowej synchronicznej częstotliwości (50Hz dla

NTSC, 60Hz dla PAL) oraz zanikającej częstotliwości światła.

7. Przełącznik 7 (D/N)

: Gdy przełącznik jest w pozycji ON, kamera automatycznie przełącza

się pomiędzy trybem kolorowym a czarno-białym, w zależności od jasności otoczenia.

8. Przełącznik 8 (AWB)

: Przełącznik ten reguluje balans bieli. Gdy jest on w pozycji ON -

kamera działa w trybie ATW, a gdy w pozycji

OFF - w trybie AWC.

ATW (Auto Tracking White Balance): Temperatura barwowa jest regulowana automatycznie w

zależności od zmiany w otoczeniu. (ok. 2000°K do 11.000°K)

AWC (Auto White Balance Control): Zachowuje temperaturę barwową tylko gdy przełącznik jest w

pozycji OFF. Zatem temperatury barwowe są regulowane o wartość zapisaną.

Ostrożnie

-. Zakres ustawień IRIS dla tej kamery wynosi od ok. 80 do 120 IRE. Oznacza to, że kamera nie

zapewnia pełnej funkcji zamykania/otwierania przesłony IRIS, lecz jedynie pewien ograniczony

zakres.

-. Należy używać kamery po wybraniu właściwego ustawienia poziomu (80 IRE lub więcej), w

przypadku wybrania poziomu 75 IRE lub niższego może występować niestabilność systemu IRIS.

AB68-00687E_Pol.indd 9 2007-08-06 ｿﾀﾈﾄ 2:13:41

10

11

❚

Podłączenie kabli i ustawienie przełączników

Przed montażem kamery należy ustawić ogniskowanie obiektywu, zoom oraz przełączniki.

Aby podłączyć kable

1. Podłącz kabel BNC do

złącza wideo znajdującego

się w kamerze.

Monitor

2. Podłącz kabel BNC do

wejścia wideo monitora.

3. Podłącz adapter zasilania

do złącza zasilania

znajdującego się na

kamerze. Gdy monitor jest

Kabel BNC

włączony, wyświetlany jest

obraz z kamery.

Aby wyregulować ogniskowanie obiektywu i ustawienia funkcji

1. Zdejmij oprawę kopułkową oraz wewnętrzną. Więcej szczegółowych informacji o

zdejmowaniu oprawy zawiera paragraf “Procedura montażu”, w rozdziale poświęconym

montażowi kamery na następnej stronie.

2. Oglądając obraz na ekranie wyreguluj ogniskowanie, zoom oraz ustawienia funkcji kamery

używając w tym celu regulatorów ogniskowania i zoomu oraz panelu sterowania.

3. Aby utrwalić ustawione ogniskowanie i zoom przykręć regulatory.

AB68-00687E_Pol.indd 10 2007-08-06 ｿﾀﾈﾄ 2:13:41

10

POL

11

❚

Montaż kamery

Przed montażem

Przed montażem kamery należy zapoznać się z następującymi ostrzeżeniami:

Należy sprawdzić czy miejsce montażu (sufit lub ściana) może unieść ciężar pięć razy większy od

ciężaru kamery.

Należy zapobiec możliwości zablokowania kabla w niewłaściwym miejscu, lub uszkodzenia osłony linii

elektrycznej. W przeciwnym razie może dojść do awarii lub pożaru.

Przy montażu kamery należy uniemożliwić dostęp do miejsca instalacji innym osobom. Jeśli pod

miejscem montażu znajdują się cenne przedmioty, należy je stamtąd usunąć.

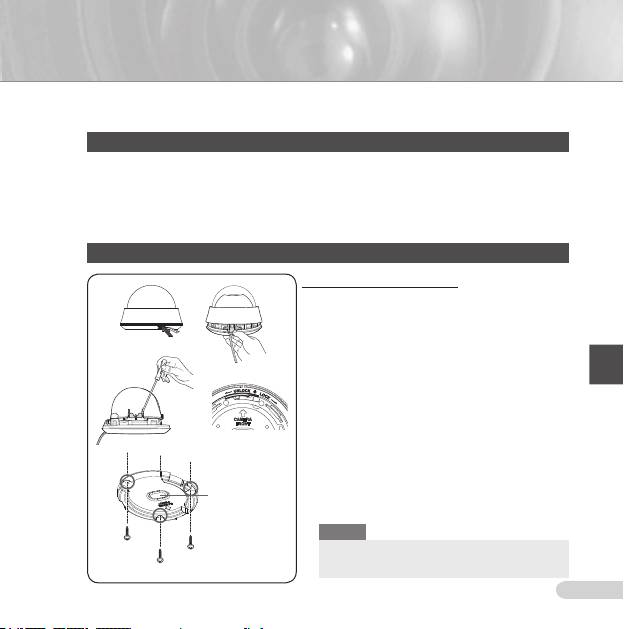

Procedura montażu

Aby zamontować kamerę

1

1. Wciśnij przycisk zamka znajdujący się na spodzie

kamery a drugą ręką zdejmij oprawę kopułkową

z korpusu. Odsłonięty zostanie korpus i oprawa

wewnętrzna.

2. Aby zamontować i wyregulować kamerę należy

najpierw zdjąć oprawę wewnętrzną. Aby z

korpusu zdjąć oprawę wewnętrzną należy długim,

2

3

cienkim śrubokrętem wcisnąć wąski punkt zamka

skrzydłowego i wycisnąć zamek.

3. Z korpusu zdejmij wspornik mocujący obracając

korpus w kierunku oznaczonym jako odblokowanie

(UNLOCK) jednocześnie wypychając blokadę

zamka. Jeśli jest to utrudnione, wówczas obracaj

wspornik mocowania w kierunku zablokowania

4

(LOCK), jednocześnie przytrzymując go za

rozmieszczone na nim niewielkie otwory.

4. Za pomocą dostarczonych trzech śrub zamocuj

Zaślepka

wspornik mocowania w odpowiednim miejscu

mocowania

(sufit lub ściana).

sufitowego

Uwaga

Znak CAMERA FRONT (“przód kamery”) na

wsporniku powinien być skierowany na obszar objęty

monitoringiem.

AB68-00687E_Pol.indd 11 2007-08-08 ｿﾀﾈﾄ 6:47:18

12

13

5. W przypadku montażu wspornika mocowania na suficie, aby podpiąć linię przymocowaną do

kamery przez otwór w suficie usuń zaślepkę mocowania sufitowego poprzez mocne jej naciśnięcie.

W pozostałych przypadkach do podłączenia linii można użyć wolnej przestrzeni znajdującej się

naprzeciwko znaku “przód kamery” (CAMERA FRONT).

6. Teraz należy przymocować korpus do wspornika obracając go w stronę zablokowania (LOCK),

po ustawieniu w linii rowka znajdującego się na korpusie z szerokim rowkiem wokół inkrustracji

oznaczającej przód kamery (CAMERA FRONT).

7. Dostosuj kierunek kamery. Więcej szczegółowych informacji na temat regulacji kierunku zawiera

rozdział “Regulacja kierunku kamery” zamieszczony na tej stronie. Jeśli konieczna jest regulacja

zoomu i ogniskowania kamery, zobacz “Podłączenie kabli i ustawienie przełączników” na stronie 10.

8. Ustaw w linii dwa otwory na śruby zamka skrzydłowego na oprawie wewnętrznej z dwoma

otworami na śruby znajdującymi się po lewej i prawej stronie korpusu, a następnie zamontuj oprawę

wewnętrzną na korpusie naciskając ją aż rozlegnie się kliknięcie.

9. Na koniec ustaw w linii wypukłe wnętrze oprawy wewnętrznej i rowek znajdujący się na korpusie i

załóż oprawę kopułkową na korpus naciskając ją, aż rozlegnie się kliknięcie.

❚

Regulacja kierunku kamery

Po zamontowaniu kamery na suficie można dokonać

Panoramowanie

regulacji kąta podglądu kamery. Kamerę można obracać

w lewo lub w prawo (panoramowanie), oraz zmieniać jej

nachylenie w górę lub dół (pochylanie).

W przypadku panoramowania ograniczenie obrotu

kamery ustawiono na 355 stopni (100 stopni zgodnie

z kierunkiem ruchu wskazówek zegara i 255 stopni

w przeciwnym kierunku). Obracanie jest ograniczone

Pochylanie

ogranicznikiem znajdującym się wewnątrz kamery.

Aby wyregulować panoramowanie należy najpierw

zluzować dwie śrubki znajdujące się na spodzie i obrócić

w żądanym kierunku, a następnie dokręcić je, aby

Ruch obrotowy

zamocować kamerę.

obiektywu

W przypadku pochylania można zmieniać kąt w zakresie od 0 do 90 stopni. Jeśli jednak

kąt nachylenia jest mniejszy niż 17 stopni, część obrazu może być niewidoczna. Do

zabezpieczenia ustawienia po regulacji kąta pochylenia służą śruby do ustawienia

pochylenia.

Do regulacji ogniskowania i zoomu kamery służą regulator zoomu i regulator

ogniskowania. Jeśli kamerę montuje się na pochyłym suficie lub ścianie, można obracać

obiektyw, aby zobaczyć odpowiedni kierunek obrazu.

AB68-00687E_Pol.indd 12 2007-08-06 ｿﾀﾈﾄ 2:13:44

12

POL

13

SCC-B535X

AB68-00687E_Pol.indd 13 2007-08-06 ｿﾀﾈﾄ 2:13:46
