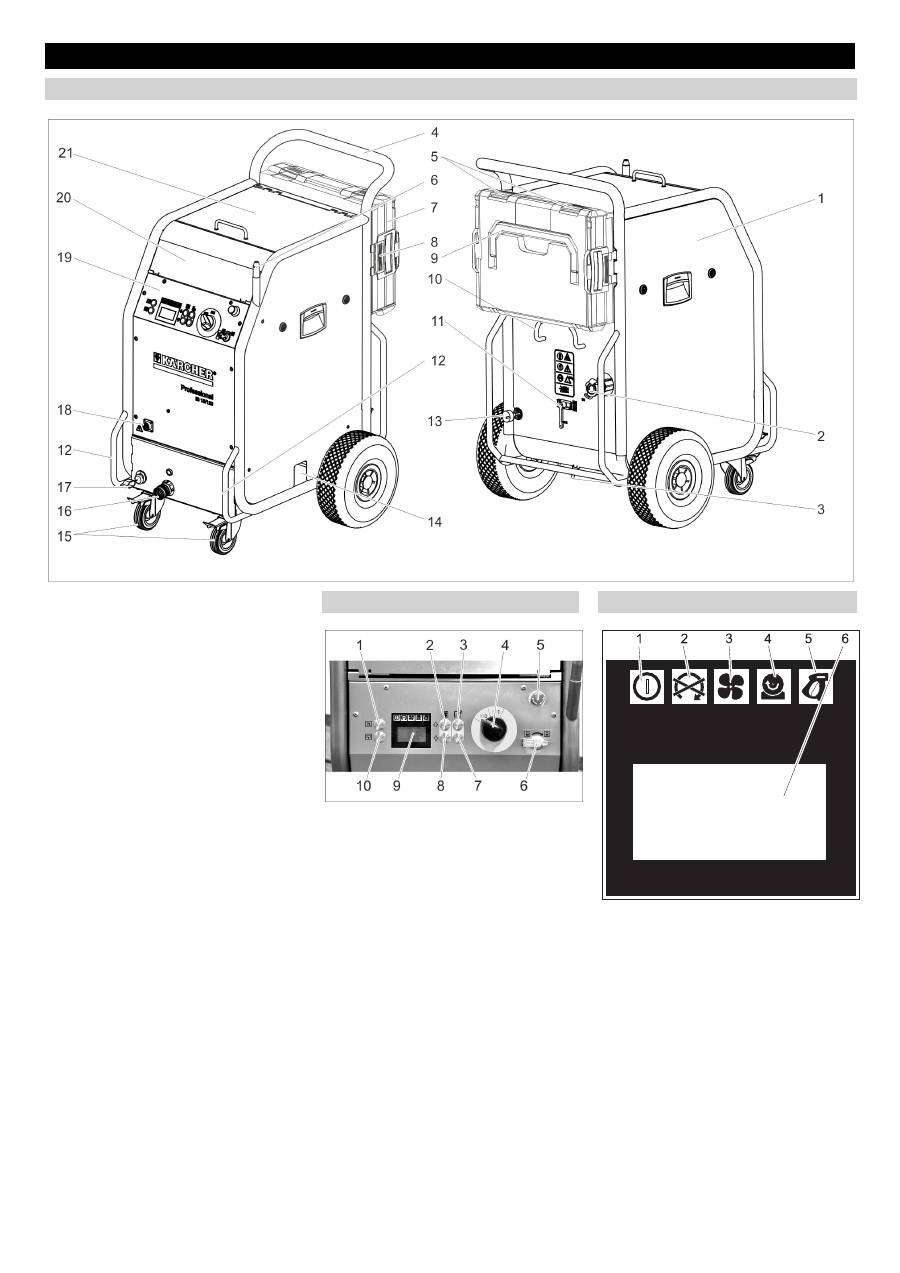

Karcher IB 15-120: Teeninduselemendid

-

3

1 Kaitse F1, külgmise paneeli all

2 Suruõhu ühendus

3 Kondensaadi väljalaskmine

4 Tõukesang

5 Lukk, kohver

6 Joapüstoli hoidik

7 Tarvikute kohver

8 Luku avamine, kohvri kinnitus

9 Kandesang, kohver

10 Kaablihoidik

11 Rõhualandusventiil, vee separaatori

kondensaadi tühjendus

12 Transpordikäepide, rammimise kaitse-

klamber

13 Pistikuga toitekaabel

14 Kuivjää väljutus, mahuti tühjendami-

seks

15 Seisupiduriga juhtrullik

16 Joavahendi vooliku ühenduskoht

17 Klemmiga maandustross

18 Juhtkaabli ühenduskoht

19 Juhtpaneel

20 Tarvikute panipaik

21 Kuivjää mahuti kaas

1 Statistika klahv, loendurid lähtestada

2 Joasurve suurendamise klahv

3 Kuivjää doseerimise suurendamise

klahv

4 Seadme lüliti

5 Avariilüliti

6 Võtmega lüliti

7 Kuivjää doseerimise vähendamise

klahv

8 Joasurve vähendamise klahv

9 Ekraan

10 Kuivjää mahuti tühjendusklahv

1 Juhtpinge märgutuli

roheline: Juhtpinge korras

punane: Juhtpinge liiga madal

kollane: Kuivjää mahuti tühjendus sees

2 Avariilüliti märgutuli

punane: Vajutati avariilülitile

roheline: Avariilülitile ei vajutatud

3 Suruõhu märgutuli

roheline: Rõhk korras

oranž: valitud joasurvet ei saavutatud

punane: Rõhk liiga madal (alla 0,15

MPa/1,5 baari)

4 Dosaatori märgutuli

roheline: Ajam korras

punane: Ajami rike

Teeninduselemendid

Seade

Juhtpaneel

Ekraan

285 ET
