Karcher IB 15-120: Ta i bruk

     -

4

5 Kontrollys strålepistol

grønn: Strålepistol i orden

oransje: Avtrekkerhendelen på stråle-

pistolen er trykket inn under innkoblin-

gen

rød: Strålepistolen er koblet fra eller sty-

ringsledningen er skadet

6 Anvisningsfelt

1 Dyse

2 Strålepistol

3 Kobling strålemiddelslange

4 Kobling styreledning

5 Sikringshendel

6 Avtrekkerhendel

7 Driftstypebryter

Stilling "1": Trykkluftsstråle

Stilling "2": Tørrisstråle (trykkluft og

tørrispellets)

1 Dyse

2 Strålepistol

3 Avtrekkerhendel

4 Sikringsknapp

5 Kobling strålemiddelslange

6 Kobling styreledning

7 Tast for tørrisdosering På/Av

Lyser rødt ved avslått tørrisdosering

8 Tast for økning av tørrisdoseringen

9 Tast for økning av stråletrykket

10 Tast for redusering av stråletrykket

11 Tast for redusering av tørrisdoseringen

Kofferten tjener til oppbevaring av dysene

og tilhørende verktøy.

1 Lås

2 Bærehåndtak

3 Opplåsing



Åpne lås.



Sving dekselet ned.

Forsiktig!

Fare for skade, ikke legg tunge gjenstander

på det åpne dekselet.



Trykk forriglingen og ta av kofferten.



Drei kofferten med låsene oppover.



Posisjoner en av koffertens sider mot

holderen og la den gå i lås.



Trykk kofferten mot apparatet slik at

også den motsatt plasserte holderen

går i lås.



Fare

Fare for skader fra tørrispellets som slyn-

ges ut.

Ved forberedelse av apparatet skal alle

komponentgrupper, spesielt strålemiddels-

langen, kontrolleres for forskriftsmessig til-

stand. Skadede komponenter skal skiftes

med feilfrie.

Tilsmussede komponentgrupper skal ren-

gjøres og kontrolleres for korrekt funksjon.



Sett apparatet på en vannrett, rett flate

og lås parkeringsbremsen på hjulene.

Merk:

For beskyttelse mot slitasje og tilsmussing

kan slangen for blåsemiddelet overtrekkes

med en beskyttelsesslange. Ved behov,

trekk beskyttelsesslangen over blåsemid-

delslangen.



Koble strålemiddelslangen til apparatet

og sikre den.



Koble strålemiddelslangen til strålepis-

tolen og sikre den.



Koble styreledningen til apparatet.



Koble styreledningen til strålepistolen.

Bemerk

Valg av dyse er avhengig av materialet i ob-

jektet som skal rengjøres og av tilsmussin-

gen.

Også de tilgjengelige luftvolumene har ve-

sentlig påvirkning på dysevalget.

Alle dyser skrus på gjengene på enden av

strålepistolen uten hjelp av verktøy. Nøk-

kelflatene på dysene brukes bare for å løs-

ne dyser som sitter fast ved hejp av en

fastnøkkel.

Forsiktig!

Fare for kuldesveisning. Gjengene på dy-

sen smøres med vedlagt fett før den skrus

fast.

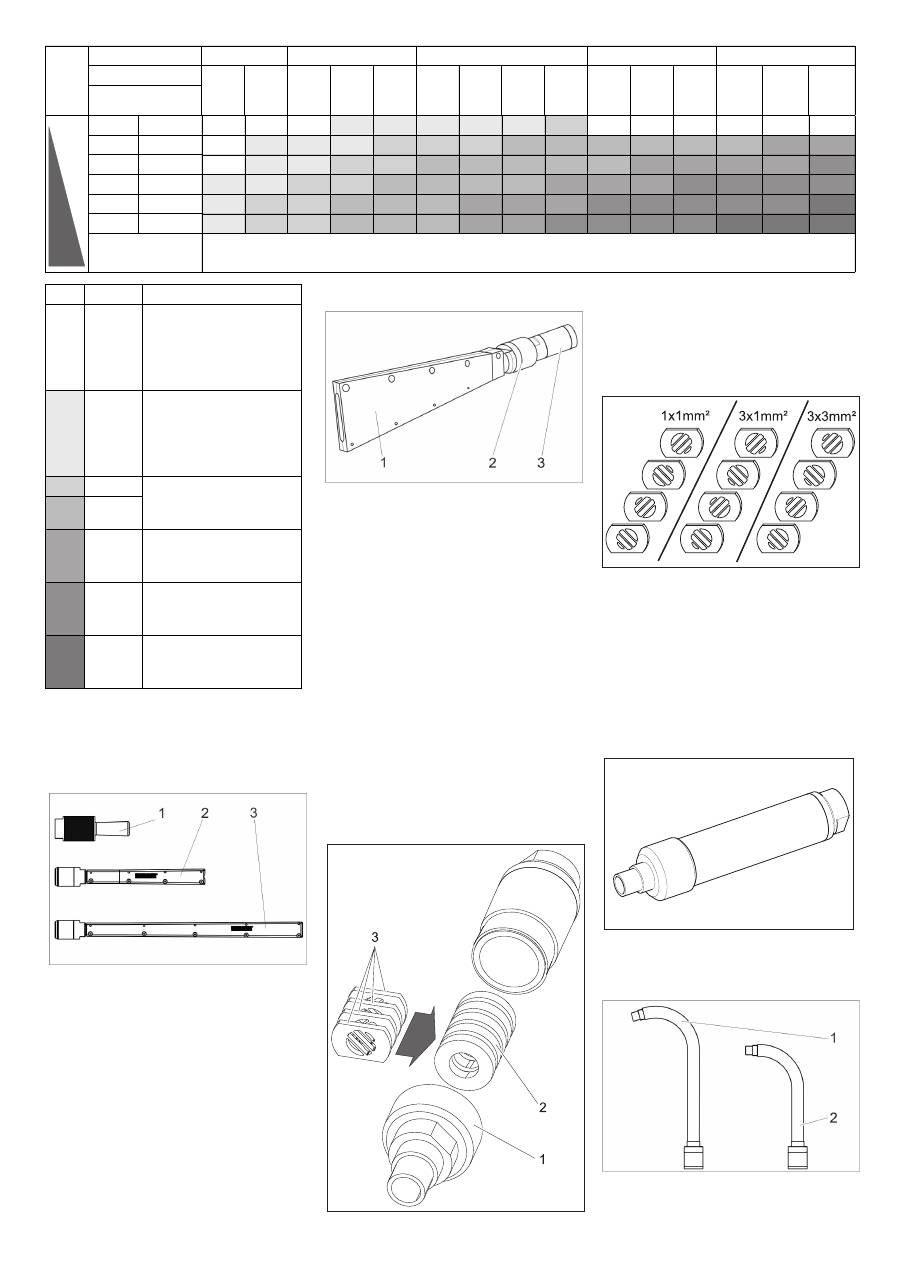

Den følgende tabellen viser luftforbruk for

ulike dyser.

Hver dyse er merket med luftvolumindeks

XS - XXL.

Ved hjelp av dysetabellen kan luftforbruket

for hver dyse finnes.

Stråleinnretning

Strålepistol

Sandblåsepistol Advanced (ekstraut-

styr)

Koffert for tilbehør

Åpne koffert

Ta koffert av apparatet.

Feste koffert på apparatet.

Ta i bruk

Dyser

Alternative dyser

105 NO



-

5

Ved siden av den vedlagte rundstråledysen

finnes det flere rundstråledyser med ulike

tverrsnitt som kan leveres som ekstraut-

styr.

1 Rundstråledyse, kort

2 Rundstråledyse, lang

3 Rundstråledyse, ekstra lang



Rundstråledyse settes på gjengestus-

sen på strålepistolen og trekkes til for

hånd.

1 Diffusor

2 Unionmutter

3 Dyseinnsats

Flatstråledysen består av en dyseinnsats

og en diffusor. Dyseinnsatser med ulike

tverrsnitt kan leveres som ekstra tilbehør.



Dyseinnsats settes på gjengestussen

på strålepistolen og trekkes til for hånd.



Diffusor settes på dyseavsatsen.



Diffusor dreies slik at flatstrållen har

den ønskede posisjon i forhold til stråle-

pistolen.



Festemutteren trekkes til for hånd.

Scrambler maler opp tørrispellets og mon-

teres mellom strålepistol og dyse.

Inretting av de 4 hullplatene i Scrambler de-

finerer grad av knusing.

Velge grad av knusing:

1 Skrueforbindelse

2 Magasin

3 Hullplate



Skru av skrueforbindelsen.



Ta ut magasinet med hullplaten.



Sett hullplaten inn i magasinet som vist

ovenfor (3 muligheter). Målene som er

angitte på bildet referer til størrelsen på

gjennomgangsåpningen.



Sett inn magasinet med hullplater i

scrambleren.



Sett på skrueforbindelsen og trekk den til.

Mellom strålepistolen og dysen kan det set-

tes inn en forlenger.

Et vinkelstrålerør settes inn mellom blåse-

pistolen og dysen.

1 Vinkelstrålerør 105°

2 Vinkelstrålerør 90°

Flateeffekt

Blåseaggresivitet svært lav

lav

middels

høy

svært høy

Trykk (bar)

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Dysestørrelse

XS

Ø5 mm

0,40

0,70

0,90

1,10

1,30

1,60

1,80

2,00

2,30

--

--

--

--

--

--

S

Ø6 mm

0,70

1,05

1,45

1,80

2,07

2,40

2,78

3,14

3,48

3,78

4,13

4,35

4,70

5,10

5,40

M

Ø7 mm

0,93

1,38

1,85

2,28

2,64

3,05

3,63

4,03

4,57

4,80

5,30

5,80

6,22

6,65

7,15

L

Ø8 mm

1,09

1,64

2,26

2,78

3,20

3,79

4,40

4,95

5,45

5,90

6,40

7,15

7,67

8,15

8,80

XL

Ø9 mm

1,50

2,16

2,88

3,50

4,03

4,60

5,41

6,01

6,53

7,27

8,08

8,70

9,28

9,80

10,40

XXL

Ø10 mm 1,52

2,20

2,97

3,66

4,27

5,00

5,82

6,52

7,40

8,00

8,90

9,50

10,05 10,70 11,30

Luftforbruk i m

3

/min

m

3

/min

...1

Industrielt internt lufttrykk-

anlegg

Svært liten kompressor

f.eks. Käser M 17,

Compair C 14

1...2

Industrielt internt lufttrykk-

anlegg

Liten kompressor

f.eks. Käser M 31,

Compair C 20GS

2...3

middel kompressor

f.eks. Käser M 57,

Compair C 35

3...5

5...7

middel kompressor

f.eks. Käser M 80,

Compair C 55

7...10

Stor kompressor

f.eks. Käser M 122,

Compair C 105

10...

Svært stor kompressor

f.eks. Käser M 250,

Compair C 200

Rundstråledyse

Flatstråledyse

Scrambler (tilbehør)

Dyseforlenger  (tilbehør)

Vinkelstrålerør (tilbehør)
