Karcher IB 15-120: Bedienung

     -

6

Zwischen Strahlpistole und Düse kann eine

Verlängerung eingesetzt werden.

Ein Winkelstrahlrohr wird zwischen Strahl-

pistole und Düse eingesetzt.

1 Winkelstrahlrohr 105°

2 Winkelstrahlrohr 90°

몇

Warnung

Verletzungsgefahr. Bei Verwendung des

Winkelstrahlrohrs wirkt zusätzlich zur

Rückstoßkraft ein Drehmoment auf die

Strahlpistole. Strahlpistole gut festhalten.

Arbeit mit geringem Strahldruck beginnen

und Strahldruck gegebenenfalls steigern.

Der Handgriff kann an der Verlängerung

befestigt werden.

(nur bei Advanced Strahlpistole)

Die Arbeitsbeleuchtung wird zwischen

Strahlpistole und Düse angebracht. Das

Ein- und Ausschalten ist in Kapitel „Bedie-

nung/Grundeinstellungen“ beschrieben.

Hinweis

Für einen störungsfreien Betrieb muss die

Druckluft einen niedrigen Feuchtigkeitsge-

halt aufweisen. Die Druckluft muss frei von

Öl, Schmutz und Fremdkörpern sein.

Der Kompressor muss mindestens mit

Nachkühler, Öl- und Wasserabscheider

ausgerüstet sein.



Druckentlastungsventil schließen.



Druckluft-Zuleitung an den Druckluft-

Anschluss des Gerätes anschließen.

Der maximal zulässige Versorgungs-

druck von 1,6MPa (16 bar) darf nicht

überschritten werden.



Gefahr

Gefahr durch elektrischen Schlag.

Die verwendete Steckdose muss von ei-

nem Elektroinstallateur installiert sein und

IEC 60364-1 entsprechen.

Das Gerät muss durch einen FI-Schutz-

schalter Typ B, 30 mA abgesichert sein.

Netzanschlussleitung des Gerätes vor je-

dem Betrieb auf Beschädigung prüfen. Ge-

rät mit beschädigtem Kabel nicht in Betrieb

nehmen. Beschädigtes Kabel durch Elekt-

rofachkraft austauschen lassen.

Das Verlängerungskabel muss einen IPX4-

Schutz sicherstellen und die Kabelausfüh-

rung muss mindestens H 07 RN-F 3G1,5

entsprechen.



Netzstecker in Steckdose stecken.



Gefahr

Gefahr von Kälteverbrennungen. Trocken-

eis hat eine Temperatur von -79 °C. Tro-

ckeneis und kalte Geräteteile nie

ungeschützt berühren. Schutzhandschuhe

und Schutzkleidung tragen.



Deckel Trockeneisbehälter öffnen.



Trockeneisbehälter auf Fremdkörper

und Kondensat prüfen, Fremdkörper

und Kondensat entfernen.



Trockeneispellets in den Behälter fül-

len.

Vorsicht

Beschädigungsgefahr für das Gerät. Als

Strahlmittel dürfen nur Trockeneispellets

verwendet werden. Die Verwendung ande-

rer Strahlmittel führt zum Verlust der Ga-

rantie.



Deckel Trockeneisbehälter schließen.

Hinweis

Um Störungen durch verklumpte Trocken-

eispellets zu vermeiden, ist es sinnvoll den

Inhalt des Trockeneisbehälters ganz zu

verbrauchen, bevor neues Trockeneis ein-

gefüllt wird. Vor längeren Arbeitsunterbre-

chungen Gerät betreiben, bis der

Trockeneisbehälter leer ist oder den Behäl-

ter durch die Funktion Trockeneis Entlee-

rung leeren.

Hinweis

Die Einstellungen sind abhängig vom

Werkstoff des Reinigungsobjekts und der

Verschmutzung.



Not-Aus-Taster durch Drehen entrie-

geln.



Geräteschalter auf „I“ stellen.



Schlüsselschalter im Uhrzeigersinn

drehen.



Strahldruck mit den Tasten Strahldruck

erhöhen/verringern einstellen.

Hinweis

Je höher der eingestellte Strahldruck ist,

umso höher (aggressiver) ist die Reini-

gungswirkung.



Trockeneisdosierung mit den Tasten

Trockeneisdosierung erhöhen/verrin-

gern einstellen.



Schlüsselschalter gegen den Uhrzei-

gersinn drehen und Schlüssel abzie-

hen.

Durch das automatische Verschließen

des Schlüssellochs wird Verschmut-

zung während des Betriebs verhindert.

Bei abgezogenem Schlüssel ist das

Gerät gegen Verstellung der Einstellun-

gen und Rückstellen der Statistikwerte

gesichert.



Wartungsarbeiten „täglich vor Betriebs-

beginn“ ausführen (siehe Abschnitt

„Wartung und Pflege“).



Gefahr

Verletzungsgefahr durch herumfliegende

Trockeneispellets. Strahlpistole nicht auf

Personen richten. Dritte Personen vom

Einsatzort entfernen und während des Be-

triebs fernhalten (z.B. durch Absperrung).

Während des Betriebs nicht an die Düsen-

öffnung oder in den Trockeneisstrahl fas-

sen.

Vor dem Trennen der Verbindung zwi-

schen Strahlpistole und Strahlmittel-

Schlauch und zwischen Strahlmittel-

Schlauch und Gerät unbedingt Druckluft-

versorgung absperren, Gerät drucklos

machen und Netzstecker aus der Steckdo-

se ziehen.



Arbeitsbereich absperren um den Zu-

tritt von Personen während des Be-

triebs zu verhindern.



Gefahr

Erstickungsgefahr durch Kohlendioxid. Die

Trockeneispellets bestehen aus festem

Kohlendioxid. Beim Betrieb des Gerätes

steigt der Kohlendioxidgehalt der Luft am

Arbeitsplatz. Arbeitsplatz ausreichend lüf-

ten, ggf. ein Personenwarngerät oder

Atemschutzgeräte verwenden.

Anzeichen hoher Kohlendioxidkonzentrati-

on in der Atemluft:

–

3...5%: Kopfschmerzen, hohe Atemfre-

quenz.

–

7...10%: Kopfschmerzen, Brechreiz,

evtl. Bewusstlosigkeit.

Düsenverlängerung (Zubehör)

Winkelstrahlrohr (Zubehör)

Handgriff (Zubehör)

Arbeitsbeleuchtung (Zubehör)

Druckluft anschließen

Netzanschluss herstellen

Bedienung

Trockeneis einfüllen

Einstellungen

Betrieb

8 DE



-

7

Beim Auftreten dieser Anzeichen sofort

Gerät abstellen und an die frische Luft ge-

hen, vor Fortsetzung der Arbeit Lüftungs-

maßnahmen verbessern oder Atemgerät

verwenden.

Kohlendioxid sammelt sich an tiefer gele-

genen Stellen. Ansammlung durch aktive

Lüftungsmaßnahmen verhindern.

Sicherheitsdatenblatt des Trockeneisher-

stellers beachten.



Gefahr

Gefahr durch gesundheitsgefährdende

Stoffe. Können bei der Bearbeitung ge-

sundheitsgefährdende Stäube entstehen,

müssen vor Beginn der Arbeiten entspre-

chende Sicherheitsmaßnahmen getroffen

werden.



Gefahr

Explosionsgefahr!

Nicht gleichzeitig Leichtmetalle und eisen-

haltige Teile bearbeiten.

Werden abwechselnd Leichtmetalle und ei-

senhaltige Teile bearbeitet, muss der Ar-

beitsraum und die Absaugeinrichtung vor

der Bearbeitung des jeweils anderen Mate-

rials gereinigt werden.

Gefahr durch Staubexplosion. Entstehen

beim Arbeiten brennbare Stäube, müssen

Staubansammlungen vermieden werden.

Staub regelmäßig entfernen bevor sich kri-

tische Mengen angesammelt haben.



Beim Arbeiten in engen Räumen für

ausreichenden Luftwechsel sorgen um

die Kohlendioxidkonzentration in der

Raumluft unter dem gefährlichen Wert

zu halten.



Reinigungsobjekt gegebenenfalls fixie-

ren.



Gefahr

Verletzungsgefahr durch elektrostatische

Entladungen, Beschädigungsgefahr für

elektronische Baugruppen. Beim Reini-

gungsvorgang kann sich das Reinigungs-

objekt elektrisch aufladen.

Reinigungsobjekt elektrisch erden und Er-

dung während des gesamten Reinigungs-

vorgangs aufrecht erhalten.

몇

Warnung

Verletzungsgefahr durch Stolpern.

Strahlmittelschlauch und Steuerleitung so

verlegen, dass während der Arbeit keine

Stolpergefahr besteht.

Vorsicht

Beschädigungsgefahr durch in den Tro-

ckeneisbehälter fallende Fremdkörper.

Während des Betriebs Deckel des Tro-

ckeneisbehälters geschlossen halten.



Erdungsseil elektrisch leitend mit dem

Reinigungsobjekt verbinden oder Reini-

gungsobjekt auf eine andere Art erden.



Schutzkleidung, Schutzhandschuhe,

dicht schließende Schutzbrille und Ge-

hörschutz tragen.



Druckluftversorgung aktivieren.



Not-Aus-Taster durch Drehen entrie-

geln.



Betriebsart Druckluftstrahl „1“ oder Tro-

ckeneisstrahl „2“ am Betriebsarten-

schalter der Strahlpistole einstellen.



Sicheren Standplatz wählen und eine

sichere Körperhaltung einnehmen, um

von der Rückstoßkraft der Strahlpistole

nicht aus dem Gleichgewicht zu kom-

men.

Um das schlagartige Einsetzen des

Rückstoßes zu verhindern, kann ein

langsames Ansteigen des Strahldrucks

eingestellt werden (siehe „Bedienung/

Grundeinstellungen“ Menüpunkt Soft-

start).



Sicherungsknopf der Strahlpistole ein-

drücken.



Trockeneisstrahl durch Betätigen des

Abzugshebels der Strahlpistole aktivie-

ren und Reinigungsvorgang durchfüh-

ren.

Hinweis

Bei Verwendung der Advanced Strahlpisto-

le kann die Zudosierung von Trockeneis-

pellets mit der Taste Trockeneis -

Dosierung Aus/Ein an der Strahlpistole

aus- und einsgeschaltet werden. Bei aus-

geschalteter Dosierung leuchtet die Taste

rot, im Display wird „Ice off“ angezeigt.

Zusätzlich kann bei Verwendung der Ad-

vanced Strahlpistole der Strahldruck und

die Trockeneismenge an der Strahlpistole

verstellt werden.

Vorsicht

Beschädigungsgefahr für die Dosierein-

richtung durch Schmutz. Beim Strahlbe-

trieb den Deckel des Trockeneisbehälters

geschlossen lassen, um das Eindringen

von abgestrahlten Verschmutzungen zu

verhindern.



Abzugshebel der Strahlpistole loslas-

sen.



Not-Aus-Taster drücken.

Die Trockeneisdosierung wird gestoppt

und der Luftstrom aus der Düse wird unter-

brochen.



Druckluftversorgung unterbrechen.



Not-Aus-Taster durch Drehen entrie-

geln.



Abzugshebel der Strahlpistole loslas-

sen.



Bei Betriebspausen kann die Strahlpis-

tole auf den Halter am Gerät gesteckt

werden.

Hinweis

Bei längerem Betriebsunterbrechungen

können die Trockeneispellets im Trocken-

eisbehälter verklumpen. Betrieb möglichst

nicht länger als 20 Minuten unterbrechen.

Bei längeren Unterbrechungen Trocken-

eisbehälter entleeren.

Ein Wasserabscheider reinigt die dem Ge-

rät zugeführte Druckluft. Dadurch sammelt

sich Kondensat im Wasserabscheider, das

von Zeit zu Zeit entleert werden muss.



Auffangbehälter unter den Kondensa-

tablass stellen.



Druckentlastungsventil langsam öffnen

und warten, bis das Kondensat aus

dem Gerät entwichen ist.

Hinweis

Zum Schutz der Umwelt Kondensat bitte

umweltgerecht entsorgen.



Geräteschalter auf „I“ stellen.



Taste Statistik kurz drücken, die Be-

triebsdauer wird angezeigt.

t: Betriebsdauer seit dem letzten Zu-

rücksetzen.

T: Gesamtbetriebsdauer.



Taste Statistik kurz drücken, die verar-

beitete Trockeneismenge wird ange-

zeigt.

m: Trockeneismenge seit dem letzten

Zurücksetzen.

M: Trockeneismenge gesamt.



Taste Statistik kurz drücken, der durch-

schnittliche Trockeneisverbrauch wird

angezeigt.

q: Durchschnittlicher Trockeneisver-

brauch seit dem letzten Zurücksetzen.

Q: Durchschnittlicher Trockeneisver-

brauch gesamt.



Schlüsselschalter im Uhrzeigersinn

drehen.



Taste Statistik 4 Sekunden lang drü-

cken.

Hinweis

Die Gesamtwerte können nicht gelöscht

werden.



Tasten Strahldruck erhöhen und Strahl-

druck verringern gleichzeitig drücken

und festhalten, Schlüsselschalter im

Uhrzeigersinn drehen.

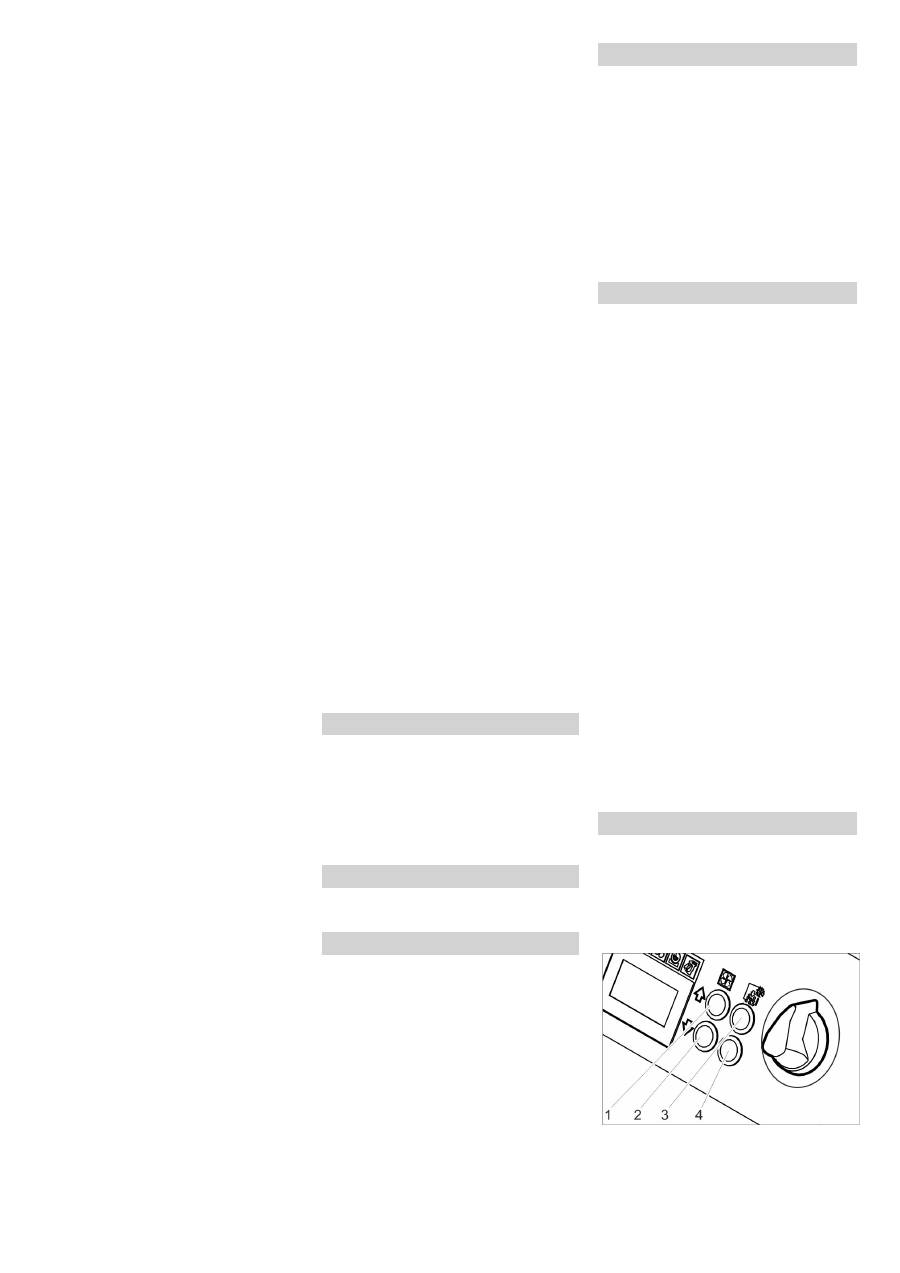

In der Betriebsart Grundeinstellungen ha-

ben die Tasten folgende Funktionen:

1 Wert erhöhen

2 Wert verringern

3 Menüpunkt nach oben

4 Menüpunkt nach unten

Ausschalten im Notfall

Inbetriebnahme nach Not-Aus

Betrieb unterbrechen

Kondensat ablassen

Statistik-Funktion

Werte abrufen

Werte zurücksetzen

Grundeinstellungen

9 DE
