Karcher IB 15-120: Bediening

     -

6

Tussen spuitpistool en sproeier kan een

verlenging geplaatst worden.

Een hoekstraalpijp wordt tussen het spuit-

pistool en de sproeier geplaatst.

1 Hoekstraalpijp 105°

2 Hoekstraalpijp 90°

몇

Waarschuwing

Verwondingsgevaar. Bij gebruik van de

hoekstraalpijp werkt naast de reactiekracht

ook een koppel in op het spuitpistool. Houd

het spuitpistool goed vast.

Begin het werk met een lage straaldruk en

verhoog de straaldruk indien nodig.

De handgreep kan aan het verlengstuk

worden bevestigd.

(enkel bij Advanced spuitpistool)

De werkverlichting wordt tussen het spuit-

pistool en de sproeier aangebracht. Het in-

en uitschakelen is in het hoofdstuk "Bedie-

ning/basisinstellingen" beschreven.

Waarschuwing

Voor een storingsvrij bedrijf moet de pers-

lucht een laag vochtgehalte vertonen. De

luchtdruk moet vrij zijn van olie, vuil en

vreemde lichamen.

De compressor moet minstens met nakoe-

ler, olie- en waterafscheider uitgerust zijn.



Drukontlastklep sluiten.



Perslucht-toevoerleiding aan de pers-

luchtaansluiting van het apparaat aan-

sluiten.

De max. toegestane toevoerdruk van

1,6MPa (16 bar) mag niet overschre-

den worden.



Gevaar

Gevaar door elektrische schok.

Het gebruikte stopcontact moet geïnstal-

leerd worden door een electricien en moet

voldoen aan IEC 60364-1.

Het apparaat moet beveiligd zijn door een FI-

veiligheidsschakelaar van het type B, 30 mA.

Stroomleiding van het apparaat voor elk

gebruik controleren op beschadigingen.

Apparaat met een beschadigde stroomka-

bel niet gebruiken.  Beschadigde kabel

door electricien laten vervangen.

Het verlengsnoer moet een IPX4-bescher-

ming garanderen en de kabeluitvoering

moet minstens overeenkomen met H 07

RN-F 3G1,5.



Netstekker in het stopcontact steken.



Gevaar

Gevaar van brandwonden door droog ijs.

Droog ijs heeft een temperatuur van -79 °C.

Droog ijs en koude onderdelen van het ap-

paraat nooit onbeschermd aanraken. Vei-

ligheidshandschoenen en veiligheidskledij

dragen.



Deksel droogijsreservoir openen.



Droogijsreservoir op vreemde voorwer-

pen en condensaat controleren, vreem-

de voorwerpen en condensaat

verwijderen.



Droogijsbrokjes in het reservoir vullen.

Voorzichtig

Beschadigingsgevaar voor het apparaat.

Als spuitmiddel mogen alleen droogijsbrok-

jes gebruikt worden. Het gebruik van ande-

re spuitmiddelen leidt tot het verval van de

garantie.



Deksel droogijsreservoir sluiten.

Waarschuwing

Om storingen door samensmelten van

droogijsbrokjes te vermijden, is het zinvol

de inhoud van het droogijsreservoir volle-

dig te verbruiken vooraleer nieuw droog ijs

gevuld wordt. Voor langere bedrijfsonder-

brekingen moet het apparaat gebruikt wor-

den tot het droogijsreservoir leeg is of moet

het reservoir door de functie Droogijsledi-

ging leeggemaakt worden.

Instructie

De instellingen zijn afhankelijk van het ma-

teriaal van het reinigingsobject en de ver-

ontreiniging.



Nood-stop-knop door draaien ontgren-

delen.



Apparaatschakelaar op „I“ stellen.



Sleutelschakelaar met de wijzers van

de klok draaien.



Straaldruk met de toetsen Straaldruk

verhogen/verlagen instellen.

Instructie

Hoe hoger de ingestelde spuitdruk, hoe ho-

ger (agressiever) de reinigingswerking.



Droogijsdosering met de toetsen

Droogijsdosering verhogen/verlagen in-

stellen.



Sleutelschakelaar tegen de wijzers van

de klok in draaien en sleutel uitnemen.

Door het automatische sluiten van het

sleutelgat wordt vervuiling tijdens de

werking voorkomen.

Bij uitgenomen sleutel is het apparaat

tegen verstellen van de instellingen en

resetten van de statistische waarden

beveiligd.



Onderhoudswerkzaamheden „dagelijks

voor het bedrijfsbegin“ uitvoeren (zie

hoofdstuk „Onderhoud en instandhou-

ding“).



Gevaar

Verwondingsgevaar door rondslingerende

droogijsbrokjes. Spuitpistool niet op perso-

nen richten. Derden verwijdern van de ge-

bruiksplaats en ervoor zorgen dat tijdens

de werking geen persoon in de buurt kun-

nen komen (bijv. door afsluiting).

Tijdens de werking de sproeiopening niet

aanraken of niet in de droogijsstraal grij-

pen.

Voor het scheiden van de verbinding tus-

sen spuitpistool en spuitmiddelslang en

tussen spuitmiddelslang en apparaat zeker

de luchtdruktoevoer afsluiten, het apparaat

drukvrij maken en de stroomstekker uit het

stopcontact trekken.



Werkbereik afzetten om de toegang

van personen tijdens de werking te ver-

hinderen.



Gevaar

Verstikkingsgevaar door kooldioxide. De

droogijsbrokjes bestaan uit vaste kooldioxi-

de. Bij de werking van het apparaat stijgt

het kooldioxidegehalte in de lucht op de

plaats van gebruik. Werkplaats voldoende

verluchten, indien nodig een waarschu-

wingstoestel of ademhalingsbeschermin-

gen gebruiken.

Symptomen van een te hoge kooldioxide-

concentratie in de ingeademde lucht:

–

3...5%: hoofdpijn, hoge ademfrequen-

tie.

–

7...10%: hoofdpijn, braakneigingen,

eventueel bewusteloosheid.

Sproeierverlenging (toebehoren)

Hoekstraalpijp (accessoires)

Handgreep (toebehoren)

Werkverlichting (accessoires)

Luchtdruk aansluiten

Netaansluiting opbouwen

Bediening

Droog ijs vullen

Instellingen

Gebruik

57 NL



-

7

Bij het optreden van die symptomen het ap-

paraat onmiddellijk uitschakelen en naar

buiten gaan, bij de verderzetting van het

werk de verluchtingsmaatregelen verbete-

ren of een beademingstoestel gebruiken.

Kooldioxide verzamelt zich op lager gele-

gen plaatsen. Verzameling verhinderen

door actieve verluchtingsmaatregelen.

Veiligheidsgegevensblad van de droogijs-

fabrikant in acht nemen.



Gevaar

Gevaar door gezondheidsschadelijke stof-

fen Indien bij de verwerking stof dat scha-

delijk is voor de gezondheid kan ontstaan,

moeten voor het begin van de werkzaam-

heden overeenkomstige veiligheidsmaat-

regelen getroffen worden.



Gevaar

Explosiegevaar!

Lichte metalen en ijzerhoudende onderde-

len niet tegelijkertijd bewerken.

Indien afwisselend lichte metalen en ijzer-

houdende onderdelen bewerkt worden,

moeten de werkruimte en de afzuiginrich-

ting voor de bewerking van het andere ma-

teriaal gereinigd worden.

Gevaar door stofexplosie. Indien bij het

werk brandbaar stof ontstaat, moeten stof-

ophopingen vermeden worden. Stof regel-

matig verwijderen vooraleer kritische

hoeveelheden zijn ontstaan.



Bij het werken in kleine ruimten moet

gezorgd worden voor voldoende ver-

luchting om de kooldioxideconcentratie

in de ruimte onder de gevaarlijke waar-

de te houden.



Reinigingsobject indien nodig vastzet-

ten.



Gevaar

Verwondingsgevaar door elektrostatische

ontladingen, beschadigingsgevaar voor

elektronische componenten. Bij het reini-

gen kan het reinigingsobject elektrisch ge-

laden worden. Reinigingsobject elektrisch

aarden en aarding tijdens het volledige rei-

nigingsproces behouden.

몇

Waarschuwing

Gevaar voor verwonding door struikelen.

Straalmiddelslang en stuurleiding zodanig

leggen dat tijdens het werk geen struikelge-

vaar bestaat.

Voorzichtig

Beschadigingsgevaar door vreemde voor-

werpen die in het droogijsreservoir vallen.

Tijdens de werking het deksel van het

droogijsreservoir gesloten houden.



Aardingskabel elektrisch geleidend met

het reinigingsobject verbinden of reini-

gingsobject op een andere manier aar-

den.



Veiligheidskledij, veiligheidshand-

schoenen, nauwaansluitende veilig-

heidsbril en oorbescherming dragen.



Luchtdruktoevoer activeren.



Nood-stop-knop door draaien ontgren-

delen.



Bedrijfsmodus Luchtdrukstraal „1“ of

droogijsstraal „2“ instellen aan de scha-

kelaar voor bedrijfsmodi van het spuitpi-

stool.



Veilige standplaats kiezen en een goe-

de lichaamshouding aannemen om

door de reactiedruk van het spuitpistool

het evenwicht niet te verliezen.

Om het plotselinge optreden van een

terugslag te voorkomen kan een lang-

zame stijging van de straaldruk worden

ingesteld (zie "Bediening/basisinstellin-

gen" menupunt Softstart).



Beveiligingsknop van het spuitpistool

indrukken.



Droogijsstraal activeren door het bedie-

nen van de hendel van het spuitpistool

en reinigingsproces uitvoeren.

Waarschuwing

Bij het gebruik van het Advanced spuitpi-

stool kan de toevoeging van droogijsbrok-

jes uit- en ingeschakeld worden met de

knop Droogijsdosering uit/in op het spuitpi-

stool. Bij een uitgeschakelde dosering

brandt de knop rood, op het display wordt

„Ice off“ weergegeven.

Tevens kan bij het gebruik van het Advan-

ced spuitpistool de straaldruk en de droog-

ijshoeveelheid op het spuitpistool geregeld

worden.

Voorzichtig

Beschadigingsgevaar voor het doseerap-

paraat door vuil. Bij de straalwerking het

deksel van het droogijsreservoir gesloten

laten om het binnendringen van afgestraal-

de verontreinigingen te verhinderen.



Hendel van het spuitpistool loslaten.



Noodstopknop indrukken.

De droogijsdosering wordt stilgelegd en de

luchtstroom uit de sproeier wordt onderbro-

ken.



Luchtdruktoevoer onderbreken.



Nood-stop-knop door draaien ontgren-

delen.



Hendel van het spuitpistool loslaten.



Bij pauzen kan het spuitpistool op de

houder aan het apparaat geplaatst wor-

den.

Waarschuwing

Bij langdurige bedrijfsonderbrekingen kun-

nen de droogijsbrokjes in het droogijsreser-

voir samensmelten. Werk indien mogelijk

niet langer dan 20 minuten onderbreken.

Bij langere onderbrekingen moet het

droogijsreservoir leeggemaakt worden.

Een waterfascheider reinigt de naar het ap-

paraat geleide perslucht. Daardoor verza-

melt zich condensaat in de

waterfascheider, die af en toe leeggemaakt

moet worden.



Opvangbak onder de condensaataf-

voer zetten.



Drukontlastklep langzaam openen en

wachten tot het condensaat uit het ap-

paraat is weggelopen.

Waarschuwing

Ter bescherming van het milieu moet het

condensaat conform de geldige bepalingen

worden weggedaan.



Apparaatschakelaar op „I“ stellen.



Toets statstiek even indrukken, de be-

drijfsduur wordt aangegeven.

t: Bedrijfsduur sinds de afgelopen reset.

T: Totale bedrijfsduur.



Toets statstiek even indrukken, de ver-

werkte droogijshoeveelheid wordt aan-

gegeven.

m: Droogijshoeveelheid sinds de afge-

lopen reset.

M: Droogijshoeveelheid totaal.



Toets statstiek even indrukken, het ge-

middelde droogijsverbruik wordt aange-

geven.

q: Gemiddeld droogijsverbruik sinds de

afgelopen reset.

Q: Gemiddeld droogijsverbruik totaal.



Sleutelschakelaar met de wijzers van

de klok draaien.



Toets statistiek gedurende 4 sec. in-

drukken.

Waarschuwing

De totale waarden kunnen niet worden ge-

wist.



Toetsen straaldruk verhogen en straal-

druk verlagen tegelijk indrukken en in-

gedrukt houden, sleutelschakelaar met

de wijzers van de klok draaien.

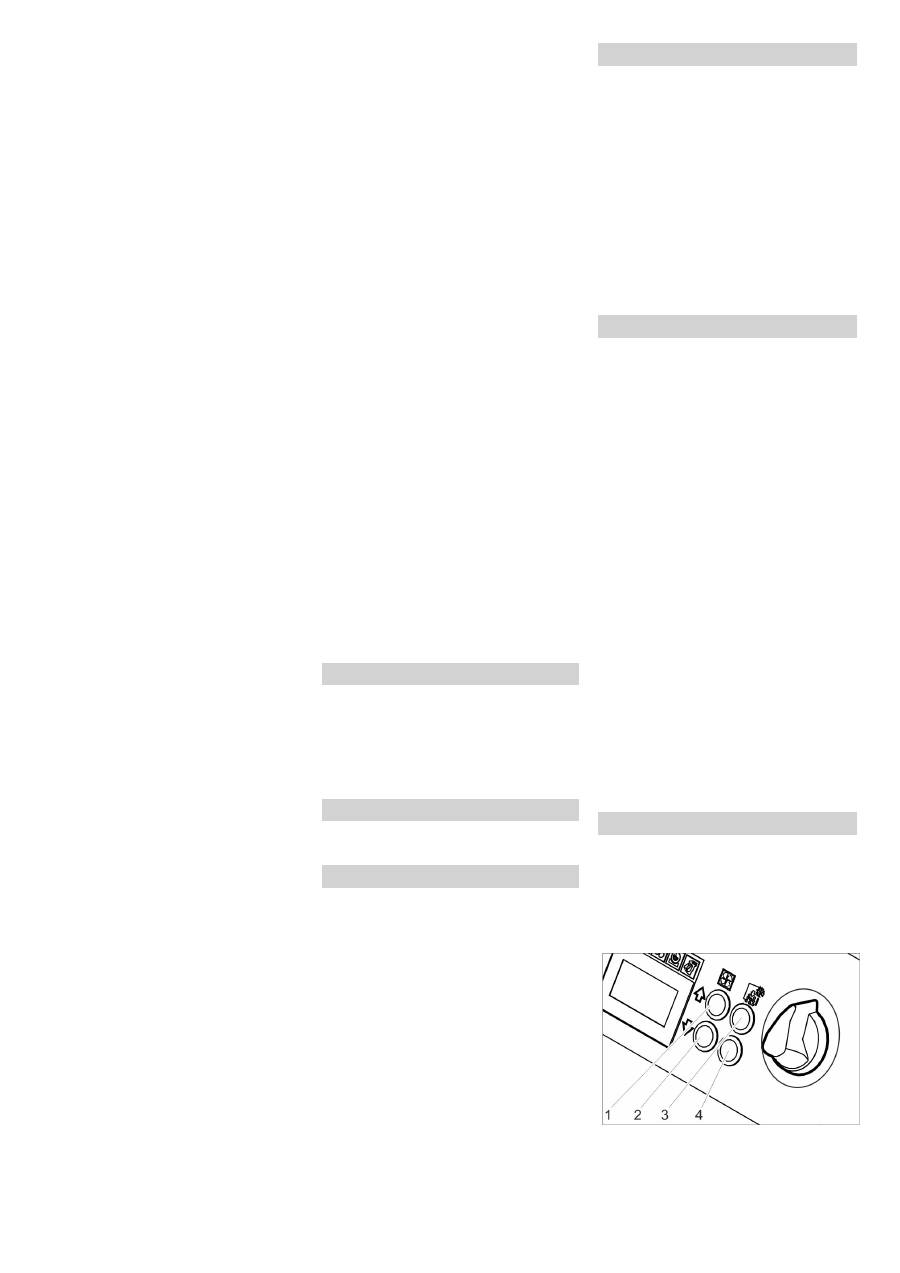

In de bedrijfsmodus Basisinstellingen heb-

ben de toetsen de volgende functies:

1 Waarde verhogen

2 Waarde verlagen

3 Menupunt omhoog

4 Menupunt omlaag

Uitschakelen in noodgevallen

Inbedrijfname na noodstop

Werking onderbreken

Condensaat aflaten

Statistiek-functie

Waarden opvragen

Waarden resetten

Basisinstellingen
