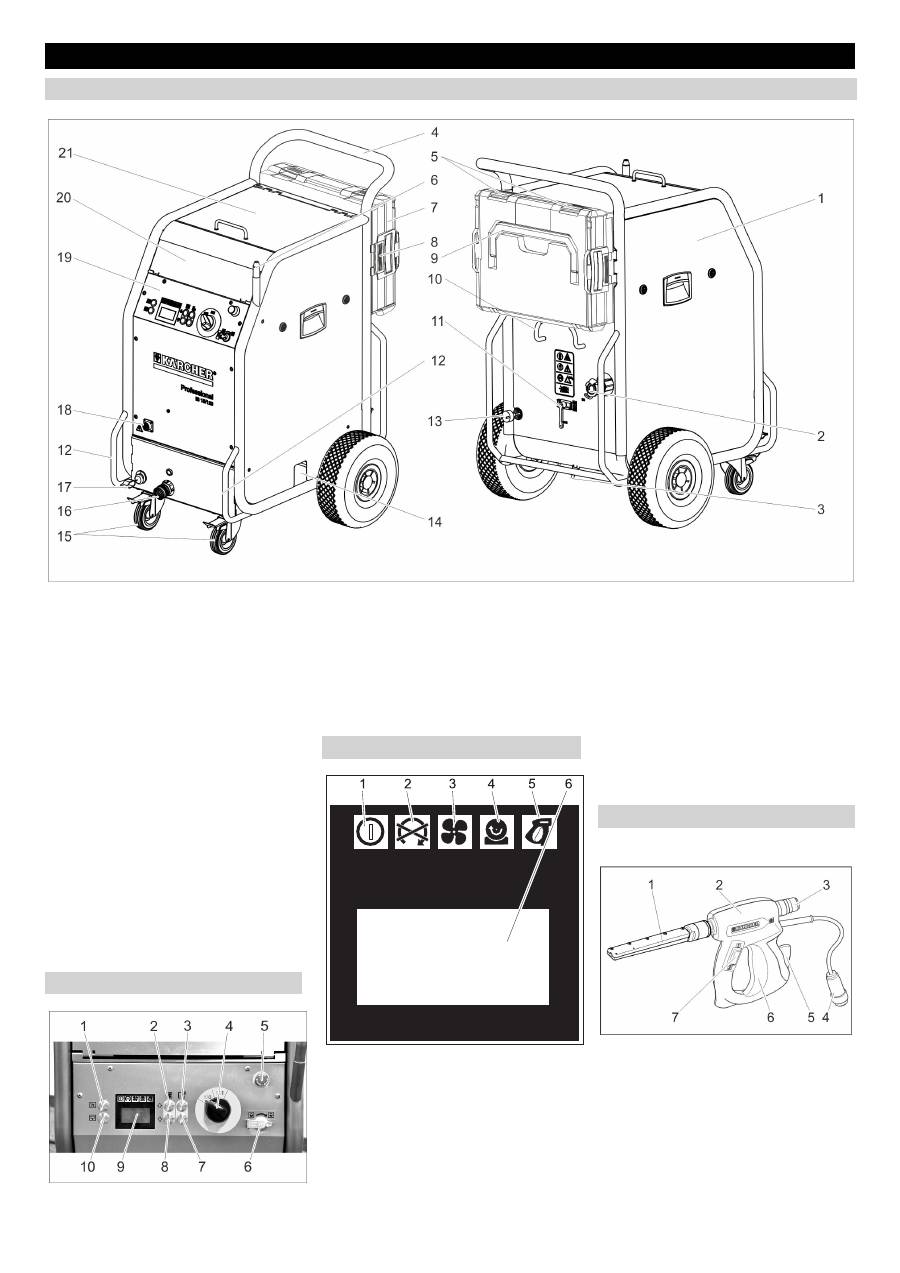

Karcher IB 15-120: Betjeningselementer

-

3

1 Sikring F1, under sidebeklædningen

2 Trykluft tilslutning

3 Kondensatbortledning

4 Bøjle

5 Lås, kuffert

6 Holder til strålepistolen

7 Kuffert til tilbehør

8 Åbningsmekanisme, kuffert-befæstning

9 Håndtag, kuffert

10 Kabelholder

11 Trykreduktionsventil, kondensat-tøm-

ning af vandudskilleren

12 Transportgreb, sikkerhedsbøjle

13 Netkabel med netstik

14 Tøris-udgang, til tømning af beholderen

15 Styringshjul med stopbremse

16 Kobling strålemiddelslange

17 Jordbånd med klemme

18 Kobling styringsledning

19 Betjeningsfelt

20 Opbevaringssted til tilbehør

21 Låg til tørisbeholderen

1 Tast statistik, nulstilling af tæller

2 Tast Forhøj stråletryk

3 Tast Forhøj tøris-dosering

4 Afbryder

5 Nødstop-knap

6 Nøglekontakt

7 Tast Reducer tøris-dosering

8 Tast Reducer stråletryk

9 Display

10 Tast tømning tørisbeholder

1 Kontrollampe styrespænding

grøn: Styrespænding i orden

rød: Styrespænding for lav

gul: Tømning tørisbeholder aktiv

2 Kontrollampe nødstop

rød: Nødstop-knap aktiveret

grøn: Nødstop-knap ikke aktiveret

3 Kontrollampe trykluft

grøn: Tryk i orden

orange: valgt stråletryk ikke nået

rød: tryk for lavt (under 0,15 MPa/1,5 bar)

4 Kontrollampe doseringsindretning

grøn: Drev i orden

rød: Fejl ved drev

5 Kontrollampe strålepistol

grøn: Strålepistol i orden

orange: Aftrækkeren på strålepistolen

aktiveret under tilkobling

rød: Strålepistolen ikke i stikket eller

styreledning beskadiget

6 Indikatorfelt

1 Mundstykke

2 Strålepistol

3 Kobling strålemiddelslange

4 Kobling styringsledning

5 Sikringshåndtag

6 Aftrækker

7 Driftsformomstiller

Position "1": Trykluftstråle

Position "2": Tørisstråle (trykluft og

tørispellets)

Betjeningselementer

Maskine

Betjeningsfelt

Display

Stråleindretning

Strålepistol
