5 Controlelampje Spuitpistool

groen: Spuitpistool ok

oranje: Hendel van de spuitpistool tij-

dens het inschakelen bediend

rood: Spuitpistool verwijderd of stuurlei-

ding beschadigd

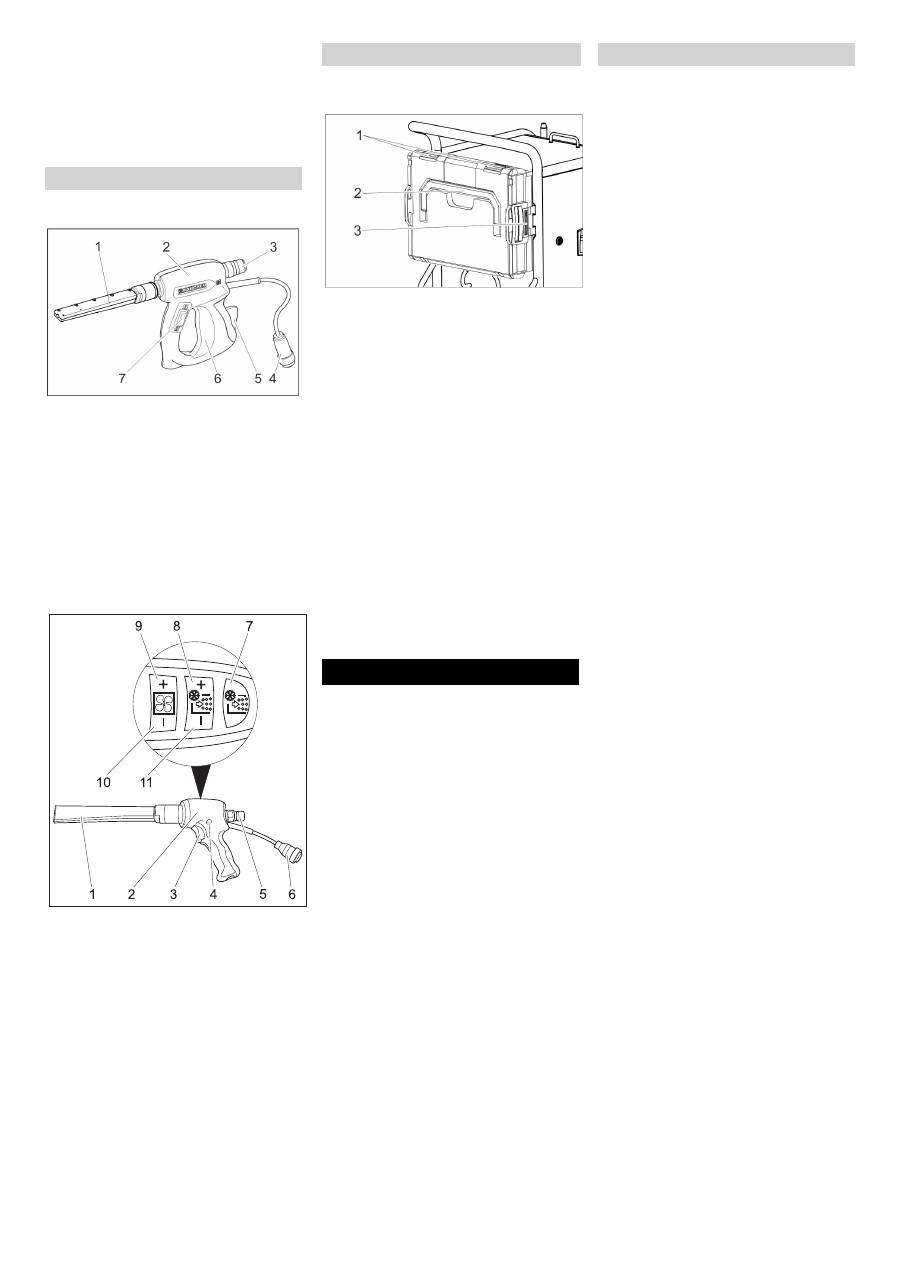

6 Weergaveveld

1 Sproeier

2 Spuitpistool

3 Koppeling straalmiddel-slang

4 Koppeling stuurleiding

5 Veiligheidshendel

6 Hendel

7 Schakelaar bedrijfsmodi

Stand „1“: Luchtdrukstraal

Stand „2“: Droogijsstraal (luchtdruk en

droogijsbrokjes)

1 Sproeier

2 Spuitpistool

3 Hendel

4 Beveiligingsknop

5 Koppeling straalmiddel-slang

6 Koppeling stuurleiding

7 Toets Droogijsdosering aan/uit

Brandt rood bij uitgeschakelde droogijs-

dosering

8 Toets Droogijsdosering verhogen

9 Toets Straaldruk verhogen

10 Toets Straaldruk verlagen

11 Toets Droogijsdosering verlagen

De koffer dient voor het opbergen van de

sproeiers en bijhorend gereedschap.

1 Sluiting

2 Handgreep

3 Ontgrendeling



Sluitingen openen.



Deksel naar beneden zwenken.

Voorzichtig

Beschadigingsgevaar, Leg geen zware

voorwerpen op het geopende deksel.



Ontgrendelingen indrukken en koffer

wegnemen.



Koffer met de sluitingen naar boven

draaien.



Eén kant van de koffer tegen de houder

zetten en vergrendelen.



Koffer tegen het apparaat duwen en de

tegenoverliggende houder vergrende-

len.



Gevaar

Gevaar voor verwonding door rondvliegen-

de droogijspellets.

Bij het gebruiksklaar maken van het appa-

raat alle samenstellende delen, vooral de

straalmiddelslang controleren, of ze in een

staat volgens de voorschriften verkeren.

Beschadigde delen door correcte vervan-

gen.

Vervuilde delen reinigen en controleren, of

ze volgens de voorschriften werken.



Apparaat op een horizontaal, effen op-

pervlak plaatsen en parkeerrem van de

stuurrollen blokkeren.

Instructie:

Ter bescherming tegen slijtage en veront-

reiniging kan de straalmiddelslang met een

beschermslang overtrokken worden. In-

dien nodig de beschermslang voor de aan-

sluiting over de straalslang schuiven.



Spuitmiddelslang met het apparaat ver-

binden en beveiligen.



Spuitpistool met de spuitmiddelslang

verbinden en beveiligen.



Stuurleiding met het apparaat verbin-

den.



Stuurleiding met het spuitpistool verbin-

den.

Waarschuwing

De selectie van de sproeier is afhankelijk

van het materiaal van het reinigingsobject

en de verontreiniging.

Ook heeft het beschikbare luchtvolume een

aanzienlijke invloed op de keuze van de

sproeier.

Alle sproeiers worden zonder werktuig op

de schroefdraad van het spuitpistool ge-

schroefd. De op de sproeier aangebrachte

sleutelvlakken dienen voor het losmaken

van vastzittende sproeiers met een platte

sleutel.

Voorzichtig

Gevaar vankoudlassen. Sproeierschroef-

draad voor de montage met het bijgevoeg-

de vet bestrijken.

De onderstaande tabel toont het luchtver-

bruik bij verschillende sproeiers.

Elke sproeier is gekenmerkt met luchthoe-

veelheidsindex XS - XXL.

Met de sproeiertabel kan dus voor elke

sproeier het luchtverbruik bepaald worden.

Spuitinrichting

Spuitpistool

Spuitpistool Advanced (optie)

Koffer voor accessoires

Koffer openen

Koffer van het apparaat scheiden.

Koffer op het apparaat aanbrengen.

Inbedrijfstelling

Sproeiers

De juiste lans of sproeier kiezen

55 NL



-

5

Naast de meegeleverde rondstraalsproeier

staan andere rondstraalsproeiers met ver-

schillende diameters als toebehoren ter be-

schikking.

1 Rondstraalspuitkop, kort

2 Rondstraalspuitkop, lang

3 Rondstraalspuitkop, extra lang



Rondstraalsproeier op het schroef-

draadstuk van het spuitpistool plaatsen

en met de hand aanspannen.

1 Diffusor

2 Verbindingsmoer

3 Sproeielement

De vlakstraalsproeier bestaat uit sproeie-

relement en diffusor. Als toebehoren staan

sproeielementen met verschillende diame-

ters ter beschikking.



Sproeielement op het schroefdraadstuk

van het spuitpistool plaatsen en met de

hand aanspannen.



Diffusor op het sproeielement plaatsen.



Diffusor zodanig draaien dat de vlakke

straal de gewenste richting ten opzichte

van het spuitpistool aanneemt.



Wartelmoer met de hand aanspannen.

De scrambler verkleint de droogijsbrokjes

en wordt ttussen het spuitpistool en de

sproeier gemonteerd.

De uitrichting van de 4 geperforeerde pla-

ten in de scrambler legt de verbrijzelings-

graad vast.

Verbrijzelingsgraad selecteren:

1 Schroefsluiting

2 Magazijn

3 Geperforeerde plaat



Schroefverbinding losdraaien.



Magazijn met geperforeerde platen uit-

nemen.



Geperforeerde platen als boven aange-

geven in het magazijn rangschikken (3

mogelijkheden). De aangegeven maten

op de afbeelding hebben betrekking tot

de afmeting van de openingen.



Plaats het magazijn met de geperfo-

reerde platen in de scrambler.



Schroefverbinding aanbrengen en vast-

zetten.

Oppervlaktecapaciteit

Straalsterkte

heel gering

gering

gemiddeld

hoog

heel hoog

Druk (bar)

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Formaat sproeier

XS

Ø5 mm

0,40

0,70

0,90

1,10

1,30

1,60

1,80

2,00

2,30

--

--

--

--

--

--

S

Ø6 mm

0,70

1,05

1,45

1,80

2,07

2,40

2,78

3,14

3,48

3,78

4,13

4,35

4,70

5,10

5,40

M

Ø7 mm

0,93

1,38

1,85

2,28

2,64

3,05

3,63

4,03

4,57

4,80

5,30

5,80

6,22

6,65

7,15

L

Ø8 mm

1,09

1,64

2,26

2,78

3,20

3,79

4,40

4,95

5,45

5,90

6,40

7,15

7,67

8,15

8,80

XL

Ø9 mm

1,50

2,16

2,88

3,50

4,03

4,60

5,41

6,01

6,53

7,27

8,08

8,70

9,28

9,80

10,40

XXL

Ø10 mm 1,52

2,20

2,97

3,66

4,27

5,00

5,82

6,52

7,40

8,00

8,90

9,50

10,05 10,70 11,30

Luchtverbruik in m

3

/min

m

3

/min

...1

Industrieel persluchtnet

Standaard compressor

bv. Käser M 17,

Compair C 14

1...2

Industrieel persluchtnet

Kleine compressor

bv. Käser M 31,

Compair C 20GS

2...3

Gemiddelde compressor

bv. Käser M 57,

Compair C 35

3...5

5...7

Gemiddelde compressor

bv. Käser M 80,

Compair C 55

7...10

grote compressor

bv. Käser M 122,

Compair C 105

10...

heel grote compressor

bv. Käser M 250,

Compair C 200

Rondstraalsproeier

Vlakstraalsproeier

Scrambler (toebehoren)
