Samsung LS19UBPEBQ-XAA: INSTRUKCJA INSTALACJI MONITORA USB

USB_Monitor_install_guide.fm Page 1 Wednesday, October 10, 2007 1:44 PM

INSTRUKCJA INSTALACJI MONITORA USB

Tego produktu można używać jako monitora, podłączając kabel zasilający oraz kabel USB do

komputera PC.

Polski

Minimalne wymagania sprzętowe

i W przypadku podłączania jednego (1) lub dwóch (2) monitorów USB:

Minimalne wymagania sprzętowe: 1.2 GHz CPU (Procesor z zegarem 1,2 GHz) / 512 MB

memory (512 MB pamięci)

Ekran: Jeden monitor może wyświetlać obraz o rozdzielczości DVD na pełnym ekranie.

(Podczas odtwarzania wystarczająca szybkość klatek może nie być obsługiwana).

i W przypadku podłączania trzech (3) monitorów USB:

Minimalne wymagania sprzętowe: 1.8 GHz CPU (Procesor z zegarem 1,8 GHz) / 1 GB

memory (1 GB pamięci)

Ekran: Jeden monitor może wyświetlać obraz o rozdzielczości DVD na pełnym ekranie.

(Podczas odtwarzania wystarczająca szybkość klatek może nie być obsługiwana).

i Połączenie monitora: Kilka ekranów z 6 monitorów

Minimalne wymagania sprzętowe: 1.6 GHz Dual core (Dwurdzeniowy procesor z zegarem 1,6

GHz) / 1 GB memory (1 GB pamięci)

Ekran: Jeden monitor może wyświetlać obraz o rozdzielczości DVD na pełnym ekranie.

(Podczas odtwarzania wystarczająca szybkość klatek może nie być obsługiwana).

Połączenie szeregowe

Możliwe jest szeregowe połączenie do czterech (4) monitów USB.

Połączenie równoległe

Możliwe jest równoległe połączenie do sześciu (6) monitów USB.

Do monitora USB można podłączyć tylko do czterech (4) urządzeń zewnętrznych.

1_Polski

USB_Monitor_install_guide.fm Page 2 Wednesday, October 10, 2007 1:44 PM

Instalacja monitora USB

Polski

- Make sure to connect the USB cable and begin the installation after your PC has

booted.

- Automatyczna instalacja zajmie około minuty. Jeśli podczas instalacji zostanie

wyłączony monitor lub wyjęty kabel USB, może wystąpić poważny problem z

komputerem PC i systemem operacyjnym Windows.

- Lista zalecanych rozdzielczości znajduje się w instrukcji użytkownika dołączonej na

dysku CD.

Instalacja (rêczna i automatyczna)

- W celu polepszenia produktu metoda instalacji mo¿e ulec zmianie bez wczeœniejszego powia-

domienia.

1. Po podlaczeniu monitora USB do komputera nastapi jego identyfikacja przez system, po czym

zostanie uruchomiony kreator instalacji "Found New Hardware", widoczny na ilustracji ponizej.

2.Kliknij przycisk I Accept (Akceptujê)

2_Polski

USB_Monitor_install_guide.fm Page 3 Wednesday, October 10, 2007 1:44 PM

3. Rozpocznie sie proces automatycznej instalacji, której towarzyszyc bedzie wyswietlane okno

postepu instalacji, widoczne na ilustracji ponizej.

•Instalacja reczna: Jesli sterownik USB nie zostanie automatycznie zainstalowany, nalezy

wlozyc do napedu CD-ROM w komputerze zalaczona plyte z instalatorem monitora USB.

Kliknij dwukrotnie ikone 'My Computer on the Windows Desktop', a nastepnie kliknij ikone

'User Manual (I:)'. Nazwa wolumenu dla dysku wymiennego (np. E:, F:, G: ) moze róznic sie

Polski

w zaleznosci od ustawien komputera.

Kliknij prawym przyciskiem myszy i w wyswietlonym menu wybierz polecenie 'Open'. Kliknij

dwukrotnie plik 'Setup'. Nastapi wyswietlenie okna postepu instalacji widocznego na ilustracji

ponizej. Nastepne kroki sa juz takie same, jak w przypadku automatycznej instalacji.

4. Kiedy konfiguracja zostanie zakoñczona, na pasku narzêdzi pojawi siê ikona monitora i

wyœwietlona zostanie informacja o zainstalowanym monitorze USB.

5. Po zakończeniu instalacji należy skonfigurować poniższe ustawienia, by móc korzystać z

wielu monitorów.

5-1. Kliknij prawym przyciskiem myszy pulpit Windows i z wyświetlonego menu wybierz

polecenie „Właściwości”. Zostanie wyświetlone okno „Właściwości: Ekran”.

5-2. Wybierz kartę „Ustawienia”. Zostanie wyświetlona lista podłączonych monitorów USB.

3_Polski

USB_Monitor_install_guide.fm Page 4 Wednesday, October 10, 2007 1:44 PM

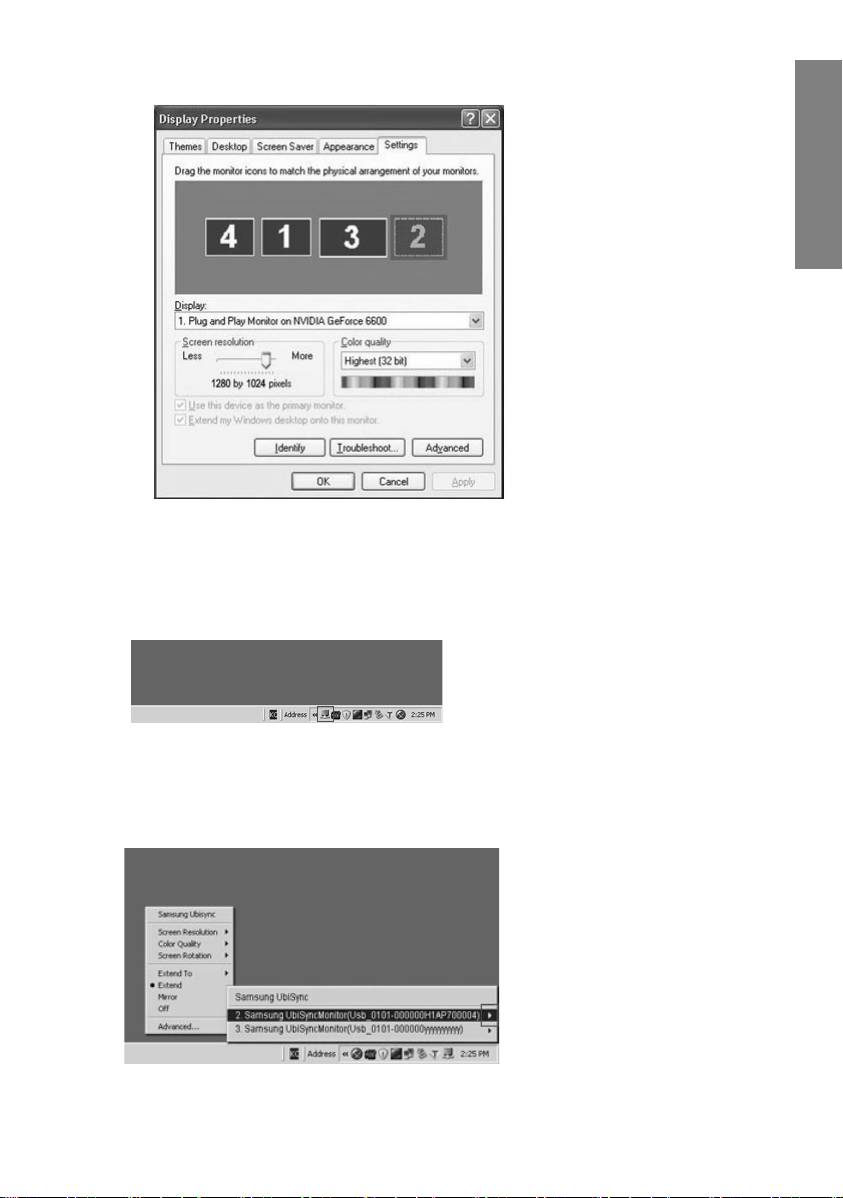

5-3. Uszereguj monitory widoczne w oknie 'Display Properties' (Właściwości: Ekran) w

kolejności, w jakiej faktycznie są używane.

Polski

5-4. Następnie kliknij przycisk „OK”.

Konfigurowanie informacji wyswietlanych na monitorze USB

1. Kiedy konfiguracja sterownika dla monitora USB zostanie zakoñczona, na pasku narzêdzi u

do³u ekranu monitora pojawi siê ikona monitora.

2.Kliknij ikone monitora, aby wyswietlic liste podlaczonych monitorów USB.

Przyklad: Ponizsza ilustracja przedstawia sytuacje, gdy podlaczone sa dwa monitory USB.

3.Wybierz monitor, w którym chcesz skonfigurowac ustawienia wyswietlania. Mozliwa jest

konfiguracja nastepujacych ustawien monitora: "Screen Resolution", "Color Quality" i "Screen

Rotation".

4_Polski

USB_Monitor_install_guide.fm Page 5 Wednesday, October 10, 2007 1:44 PM

Pocz¹tkowe ustawienia ekranu po instalacji programu

Dostępny tryb: Tryb rozszerzania

Pozycja trybu: Na prawo od ekranu głównego.

Obrót trybu: 0°

Polski

Monitor USB — ograniczenia

Obsługiwane OS (systemy operacyjne)

System Windows XP

- z dodatkiem Service Pack 1 lub starszy: Nieobsługiwany

- z dodatkiem Service Pack 2 lub nowszy: Obsługiwany

System Windows 2000

- z dodatkiem Service Pack 3 lub starszy: Nieobsługiwany

- z dodatkiem Service Pack 4 lub nowszy: Obsługiwany

System Windows Server 2003

- Nieobsługiwany

System Windows Vista

- obslugiwany (system 64-bitowy nie obslugiwany)

- Aby wyświetlić informacje o systemie operacyjnym komputera PC, kliknij prawym przyciskiem

myszy ikonę „Mój komputer” na pulpicie Windows i z wyświetlonego menu wybierz opcję

„Właściwości”. Sprawdź informacje na karcie „Ogólne” w oknie „Właściwości komputera”.

Ponieważ ten monitor USB jest rozpoznawany jako urządzenie USB, obraz wyświetlany w trybie

DOS na zwykłych monitorach podczas uruchamiania komputera PC nie jest wyświetlany.

- Jeśli monitor USB ma być używany jak główny monitor, podłącz również kabel D-Sub (w przypadku

sygnału analogowego) lub DVI (w przypadku sygnału cyfrowego).

Nie można używać monitora USB w połączeniu z oprogramowaniem korzystającym z akceleracji

sprzętowej 3D.

- Real Player (Tryb Expansion mode nie jest obsługiwany.)

- Odpowiedni do większości gier z grafiką 3D

- Programy pracujące w oparciu o środowisko Direct X

Obsługiwane programy do odtwarzania filmów

- Power DVD

- Win DVD(Wersja 5 lub nowsza.)

- VLC

Ten monitor nie obsługuje programu MagicTune.

- Funkcja MagicRotation może działać nieprawidłowo.

- Jeśli na komputerze PC jest zainstalowany program MagicTune, może on nie współpracować z tym

monitorem.

Monitor USB nie obsługuje funkcji automatycznego obrotu.

- Nie wszystkie modele obs³uguj¹ tê funkcjê. Wiêcej informacji znajduje siê w instrukcji u¿ytkownika.

Monitor USB włącza się automatycznie po podłączeniu kabla zasilającego.

- Nie wszystkie modele obs³uguj¹ tê funkcjê.

Monitor USB może funkcjonować nieprawidłowo we współdziałaniu z interfejsem USB w wersji 1.0.

Po podłączeniu kilku monitorów USB, podczas rozpoznawania urządzeń przez komputer PC jest

wyświetlany pusty ekran.

Obraz jest wyświetlany na monitorach USB po ich rozpoznaniu przez komputer PC.

5_Polski

USB_Monitor_install_guide.fm Page 6 Wednesday, October 10, 2007 1:44 PM

Jesli karta graficzna komputera nie obsluguje sterownika WDDM, tryb rozszerzania moze nie byc

dostepny dla systemu Windows Vista.

Przyklad: Wybrane modele karty graficznej Matrox Card

Polski

Należy sprawdzić

Przed wezwaniem serwisu, należy sprawdzić w zawartych tu informacjach, czy nie można

samodzielnie uporać się z zaistniałymi problemami. Jeśli pomoc fachowca jest konieczna, należy

zadzwonić pod numer na karcie gwarancyjnej, numer w części informacyjnej lub skontaktować się

ze swoim dealerem.

Brak obrazu na ekranie. Nie można włączyć monitora.

W przypadku szybkiego i częstego włączania i wyłączania monitora USB może on funkcjonować

nieprawidłowo.

Monitor USB został rozpoznany przez komputer PC jako ogólne urządzenie USB. Dlatego też

należy zapoznać się z informacjami na temat rozwiązywania problemów z urządzeniami USB

dostępnymi na stronie internetowej Centrum obsługi klienta firmy Microsoft.

- Kliknij prawym przyciskiem myszy ikonę My Computer(Mój komputer) i wybierz opcję

Properties(Właściwości).

- Wyœwietlony zostanie Mened¿er urz¹dzeñ.

- W menu Akcja kliknij polecenie „Skanuj w poszukiwaniu zmian sprzętu”.

- Jeśli problem nie został rozwiązany, należy ponownie uruchomić komputer.

Następuje wstrzymanie obrazu na monitorze USB.

Sprawdź ustawienie „Przyspieszenie sprzętowe” monitora USB w oknie „Właściwości: Ekran”.

Ustaw maksymalną wartość przyspieszenia sprzętowego.

- Kliknij prawym przyciskiem myszy pulpit Windows i wybierz opcję „Właściwości”.

- 'Wyświetlone zostanie okno „Właściwości: Ekran”.Wybierz kartę „Ustawienia” i kliknij przycisk

„Zaawansowane”.

- Po wyświetleniu okna „Właściwości” monitora wybierz kartę „Rozwiązywanie problemów”.Ustaw

maksymalną wartość przyspieszenia sprzętowego.)

Komputer jest włączony, a dioda LED miga. Jednak na monitorze jest wyświetlany tylko pusty

ekran.

Sprawdź, czy kabel USB został prawidłowo podłączony.

Podłącz ponownie kabel USB.

Ekran podłączonego monitora USB pozostaje pusty.

Czy po podłączeniu monitora USB nastąpiło uruchomienie programu automatycznej instalacji?

Sprawdź ustawienia konta użytkownika w Panelu sterowania.

- Kliknij kolejno przycisk Start - Panel sterowania - Konta użytkowników - Zmień konto -> Administrator: Admin-

istrator komputera – Zmień typ konta. W wyświetlanym oknie należy wybrać opcję administratora komputera

(o uprawnieniach co najmniej użytkownika zaawansowanego). — dotyczy komputerów pracujących pod kon-

trolą systemu Windows XP.

- Zmień typ konta zgodnie z powyższymi wskazówkami.

- Następnie wyłącz i włącz ponownie przycisk zasilania z przodu monitora USB lub też podłącz na

nowo kabel USB łączący komputer z monitorem.

- Jeśli problem nie został rozwiązany, zainstaluj sterownik monitora USB z załączonego dysku CD.

- Więcej informacji znajduje się w sekcji Instalacja ręczna.

- Po zakończeniu instalacji należy wyłączyć i ponownie włączyć komputer PC.

6_Polski

USB_Monitor_install_guide.fm Page 7 Wednesday, October 10, 2007 1:44 PM

Pytania i odpowiedzi

W jaki sposób można uruchomić tryb klonowania lub rozszerzania ekranu?

1. Gdy automatyczna instalacja monitora USB dobiegnie końca, kliknij prawym przyciskiem myszy

na pulpicie systemu Windows, po czym w wyświetlonym menu kliknij opcję „Właściwości” w celu

wyświetlenia okna „Właściwości: Ekran”.

Polski

2. Wybierz kartę „Ustawienia”. Zostanie wyświetlona lista podłączonych monitorów USB.

Domyślnym trybem dla monitora USB jest tryb rozszerzenia.

3. Zaznacz monitor w celu przełączenia go na tryb klonowania.

7_Polski

USB_Monitor_install_guide.fm Page 8 Wednesday, October 10, 2007 1:44 PM

4. Kliknij prawym przyciskiem myszy, a następnie kliknij symbol znajdujący się po lewej stronie opcji

„Połączenie” w pozycji 1. Spowoduje to jego usunięcie.(Ewentualnie usuń symbol obok pozycji 2).

Polski

5. Zaznaczony monitor USB zostanie przełączony na tryb klonowania i będzie wyświetlany jako

nieaktywny.

W jaki sposób całkowicie usunąć program instalacyjny monitora USB?

1. Kliknij opcję „Dodaj lub usuń programy” w Panelu sterowania. Zostanie wyświetlona lista aktualnie

zainstalowanych programów.

2. Zaznacz na liście pozycję „Samsung UbiSync Monitor” i kliknij polecenie „Usuń”.

8_Polski

USB_Monitor_install_guide.fm Page 9 Wednesday, October 10, 2007 1:44 PM

Komputer nie odpowiada na kliknięcie prawym przyciskiem myszy pozycji Samsung Ubisync (P:)

(USB Monitor)” w oknie „Mój komputer” ani na kliknięcie polecenia „Wysuń” w wyświetlanym

menu.

Ze względu na to, że monitor USB został rozpoznany przez komputer PC jako napęd, menu

kontekstowe zazwyczaj pojawiające się po kliknięciu prawym przyciskiem myszy ikony „Mój

komputer” jest nieaktywne.

Polski

Rozmiar obrazu monitora USB jest większy niż rzeczywista wielkość monitora.

Jeżeli monitor główny ma wysoką rozdzielczość, ekrany są rozszerzone poza zalecaną

rozdzielczość w trybie klonowania (monitor USB). (Lista zalecanych rozdzielczości znajduje się w

instrukcji użytkownika dołączonej na dysku CD.)

Rozmiar obrazu monitora USB jest mniejszy niż rzeczywista wielkość monitora. Ekran jest

wyśrodkowany na monitorze.

Jeżeli monitor główny ma wysoką rozdzielczość, ekrany są mniejsze niż zalecana rozdzielczość w

trybie klonowania (monitor USB). (Lista zalecanych rozdzielczości znajduje się w instrukcji

użytkownika dołączonej na dysku CD.)

Po odłączeniu lub wyłączeniu monitora USB komputer ciągle wyświetla informacje o starym

monitorze w oknie Właściwości: Ekran.

Nieaktywne monitory USB posiadają mechanizm automatycznego odłączenia zasilania w

przypadku odłączenia kabla USB. Aby usunąć te informacje, należy za pomocą opcji „Dodaj/usuń

programy” w Panelu sterowania odinstalować program „Samsung Ubisync Monitor”. Korzystanie z

monitorów USB po odinstalowaniu tego programu nie będzie już możliwe. Aby móc użyć ponownie

monitora USB, należy przeprowadzić kolejną instalację tego programu.

Ikony i zdjęcia w trybie klonowania są uszkodzone lub niewyraźne (monitor USB).

Zdarza się to, gdy system Windows nie wysyła informacji aktualizujących obraz do trybu klonowania,

ponieważ aktywny jest tryb rozszerzania na pojedynczym komputerze PC. Zalecane jest korzystanie

z monitora w trybie rozszerzania.

9_Polski
