Philips Pronto Serieller Extender: RFX9600 Руководство по запуску

RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 32

RFX9600 Руководство по запуску

RFX9600 Руководство по запуску

Содержание

Введение

.................................................................................................................

2

Комплектация Расширителя

..................................................................................

3

Установка Расширителя

........................................................................................

4

Установка Расширителя в стойку

..........................................................................

4

Подсоединение Расширителя к внешнему оборудованию

.......................................

5

Подсоединение Расширителя к АВ-оборудованию с ИК-управлением

................

5

Работа с пультом дистанционного управления

.................................................

6

Соединение с устройствами, управляемыми с помощью реле

...........................

7

Соединение с оборудованием по последовательному каналу

............................

7

Подсоединение к Lutron RadioRa Lighting System

..............................................

8

Подключение сервера Escient Fireball Audio Server к сети

.................................

8

Подсоединение Расширителя к сети

......................................................................

9

Работа с Расширителя

....................................................................................

9

Настройка Расширителя

.................................................................................

9

Поддержка

............................................................................................................

11

Поиск неисправностей

........................................................................................

11

Светодиодные индикаторы

............................................................................

11

Определение точного местоположения ИК приемника AВ-компонентов

...........

12

Работа AВ-компонентов с Расширителем

.......................................................

12

Сброс Расширителя

......................................................................................

12

Обновление встроенного ПО

...............................................................................

12

Спецификации

......................................................................................................

14

IFU Approbation / Safety Content RFX9600

...............................................................

i

FCC Compliancy

.....................................................................................................

i

1

RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 33

RFX9600 Руководство по запуску

Введение

Последовательный Расширитель Pronto является важным элементом системы Pronto

и позволяет осуществлять радиоуправление АВ-оборудованием по всему дому.

Кроме того, в этом устройстве предусмотрена возможность подключения АВ-

оборудования через последовательный порт RS232 и функция контроля питания для

надежного включения/выключения питания. Его также можно использовать,

например, для управления шторами или подъемником кинопроектора.

Для использования Расширителя в беспроводной Сети Pronto:

•

Установите

Расширитель: подсоедините расширитель к маршрутизатору и

внешнему оборудованию, например телевизору или радиоприемнику.

•

Настройте

Расширитель: подсоедините его к ПК и используйте Configuration Tool

(Средство конфигурации).

Расширитель используется в сети с точкой беспроводного доступа и/или

маршрутизатором, как показано ниже.

RRUUSSSSKKIIJJ

2

RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 34

RFX9600 Руководство по запуску

Комплектация Расширителя

Последовательный Расширитель Pronto

Пере

дняя панель

4 группы из 4 светодиодов каждая для

• ИК-портов;

• последовательных портов (RS232);

Индикатор “Power”

•входов датчиков;

Индикатор “Ethernet”

• выходов реле.

Индикатор “Busy”

Задняя панель

4 порта RS232 -

4 переключателя

Переключатель

Переключатель

3 разъема DB9 и один

для ИК-выходов

“ID Расширителя”

“Конфигурация”

3-контактный разъем

Вход питания

Заземление

4 выхода реле

4 ИК-порта

Выход постоянного

4 входа контроля питания

тока 5 В

Вход Ethernet (RJ45)

3

RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 35

RFX9600 Руководство по запуску

Адаптер источника

Кабель конфигурации

2 Спаренных

2 ИК-кабеля под

питания

генератора

мини-гнездо

ИК-излучения

Кросс-кабель Ethernet

Монтажный комплект

x 2 x 6 x 4x 4x 4

Установка Расширителя

RRUUSSSSKKIIJJ

Установка Расширителя в стойку

Предупреждение Держите Расширитель вдали от источников тепла, например от усилителей.

Закрепите с помощью

болтов монтажную

пластину на

Расширителя.

Прикрепите деталь

Расширителя к

стойке, используя

болты, шайбы и гайки.

4

RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 36

RFX9600 Руководство по запуску

Подсоединение Расширителя к внешнему

оборудованию

Расширитель можно подсоединить к внешнему оборудованию, используя различные

выходы на задней панели.

Предупреждение Перед подсоединением к Расширителю убедитесь в том, что питание

оборудования выключено.

Подсоединение Расширителя к АВ-оборудованию с

ИК-управлением

Для подсоединения Расширителя к АВ-оборудованию с ИК-управлением используйте

один из следующих кабелей из комплекта Расширителя:

• спаренный генератор ИК-излучения;

-или-

• ИК-кабель под мини-гнездо.

Вставьте разъем в мини-гнездо на

Вставьте один разъем в

Расширителя и подсоедините

мини-гнездо на Расширителя,

излучатель к ИК-дисплею

a другой в гнездо на

управляемого ИК-устройства.

управляемом ИК-устройстве.

Настройка уровня мощности ИК-выходов

На задней панели Расширителя расположены 4 переключателя, по одному для

каждого ИК-выхода. Используйте эти переключатели для уменьшения мощности

Спаренных генераторов ИК-излучения и кабелей под мини-гнезда.

Эта функция используется в случае, если мощность ИК-сигнала слишком велика для

принимающего датчика АВ-оборудования, а также при подключении данного

ИК-порта к внешней системе с ИК-шиной.

5

RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 37

RFX9600 Руководство по запуску

Работа с пультом дистанционного управления

Когда Пульт управления отправляет макро-сигнал для включения или отключения

питания нескольких АВ-устройств, для обозначения требуемого состояния

конкретного устройства используется дискретный код. В некоторых случаях

используются только коды переключения: для включения или выключения

устройства применяется только одна команда (отдельные команды для включения и

отключения питания устройства не предусмотрены). В этом случае система может

рассинхронизироваться. Эта проблема решается с помощью функции контроля

питания.

•К АВ-устройству подсоединяется датчик питания, позволяющий определить,

включено или отключено данное устройство. При подсоединении датчика питания

к Расширителю эта информация последовательно передается в Расширитель.

• Некоторые АВ-устройства, например радиоприемники, специально для этой цели

снабжены мини-гнездами. Эти выходы можно подсоединить ко входам

Расширителя, снабженным функцией контроля питания.

• Для видеоустройств можно применять модули видеодатчиков.

Проверьте наличие определенных команд контроля питания в списке действий

ProntoEdit Professional

.

Примечание Модули датчиков не включены в комплект поставки Расширителя, однако

RRUUSSSSKKIIJJ

большинство модулей, имеющихся в продаже, совместимы с Расширителем. Входы

с функцией контроля питания срабатывают при наличии напряжения от 5 до 30 В.

Используйте стандартную

проводку и разъемы Phoenix.

Используйте эту

схему проводки, если

на выход модуля

датчика подается

напряжение.

Используйте эту схему

проводки, если модуль

датчика получает

питание от

Расширителя

(используется выход

реле).

6

RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 38

RFX9600 Руководство по запуску

Соединение с устройствами, управляемыми с помощью

реле

Используйте стандартную

проводку и разъемы Phoenix.

Соединение с оборудованием по последовательному

каналу

Существует два способа подсоединения оборудования к Расширителю по

последовательному каналу.

Используйте стандартную проводку

и разъемы Phoenix.

Совет В случае проблем со связью при использовании приведенной выше схемы

подключения порта RS232, проверьте правильность подключения вывода GND

Расширителя со стороны АВ-устройства.

7

RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 39

RFX9600 Руководство по запуску

Используйте последовательный

кабель.

Подсоединение к Lutron RadioRa Lighting System

RRUUSSSSKKIIJJ

1

Подсоедините

Систему управления освещением Lutron Lighting System

к Расшрителю через порт RS232. См. главу ‘Соединение с оборудованием по

последовательному каналу’ на стр. 7.

2

Запустите программу

ProntoEdit Professional

.

3

Откройте

файл конфигурации

.

4

Добавьте систему управления освещением

Lutron Lighting System

в файл

конфигурации.

Примечание

При использовании нескольких Расширителей перед настройкой Системы

управления освещением Lutron добавьте эти Расширители в файл

конфигураци, используя раздел

System properties

(Свойства системы).

5

Откройте окно

Lutron Lighting System Properties

(Свойства системы

управления освещением Lutron).

6

Задайте

параметры

системы управления освещением Lutron:

1

выберите Расширитель, к которому подсоединена система Lutron;

2

выберите порт на Расширителе, к которому подсоединена система.

Подключение сервера Escient Fireball Audio Server к сети

1

Подсоедините

сервер Escient к маршрутизатору.

2

Откройте

ProntoEdit Professional

.

3

Откройте

файл конфигурации

.

4

Добавьте сервер

Escient Music Server

в файл конфигурации.

5

Откройте окно

Escient Music Server Properties

(Свойства Escient Music Server).

6

Задайте

параметры

сервера Escient Music Server.

• Если сервер Escient Music Server имеет фиксированный IP-адрес, введите этот

адрес.

• Если сервер имеет динамический IP-адрес, введите его сетевое имя.

8

RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 40

RFX9600 Руководство по запуску

Подсоединение Расширителя к сети

Как правило, Расширитель готов к работе и не нуждается в настройке. Значения его

параметров требуется менять только в том случае, если требуется использовать

Расширитель с фиксированным IP-адресом или если к Сети Pronto подключены

несколько Расширителей.

Примечание Перед эксплуатацией или настройкой Расширителя проверьте доступные

обновления встроенного ПО в разделе ‘Downloads’ на сайте

www.pronto.philips.com.

Подробнее см. главу ‘Обновление встроенного ПО’ на стр. 12.

Работа с Расширителем

Расширителя

Кабель

1

Подсоедините

Расширитель к

Ethernet

маршрутизатору, используя

кабель Ethernet.

Маршрутизатор

2

Установите

переключатель “ID Расширителя”

в положение 1 или в другое

положение, номер которого не используется другим Расширителем,

подключенным к Сети Pronto.

3

Для работы с устройством установите

переключатель “Конфигурация”

в

положение 1

:

Переключатель “Конфигурация”: 1

4

Подключите

адаптер источника питания

Расширителя’.

Произойдет запуск Расширителя. После запуска индикаторы “Power” и “Ethernet”

загораются зеленым светом. Индикатор “Busy” мигает зеленым, когда

выполняется обработка кода или макроса.

Настройка Расширителя

Для настройки Расширителя можно подключить непосредственно к ПК.

Если Расширитель уже установлен и подсоединен к внешнему АВ-оборудованию, его

можно настроить с помощью маршрутизатора. Подробнее см. в разделе ‘Настройка

при помощи маршрутизатора’ на стр. 10.

Совет Для обеспечения оптимальной производительности используйте для связи с Pronto

выделенную сеть. Это обеспечит независимость Сети Pronto от других сетей и

изменений сетевых параметров.

Настройка в случае прямого

Кросс-кабель

подключения к ПК

Ethernet

1

Подсоедините

Расширитель к

ПК с помощью кабеля

конфигурации (кросс-кабеля

Расширителя

Ethernet из комплекта).

9

RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 41

RFX9600 Руководство по запуску

2

Удостоверьтесь, что ПК переключен в режим

DHCP

, когда Расширитель

находится в режиме настройки конфигурации (обычно этот режим включен по

умолчанию).

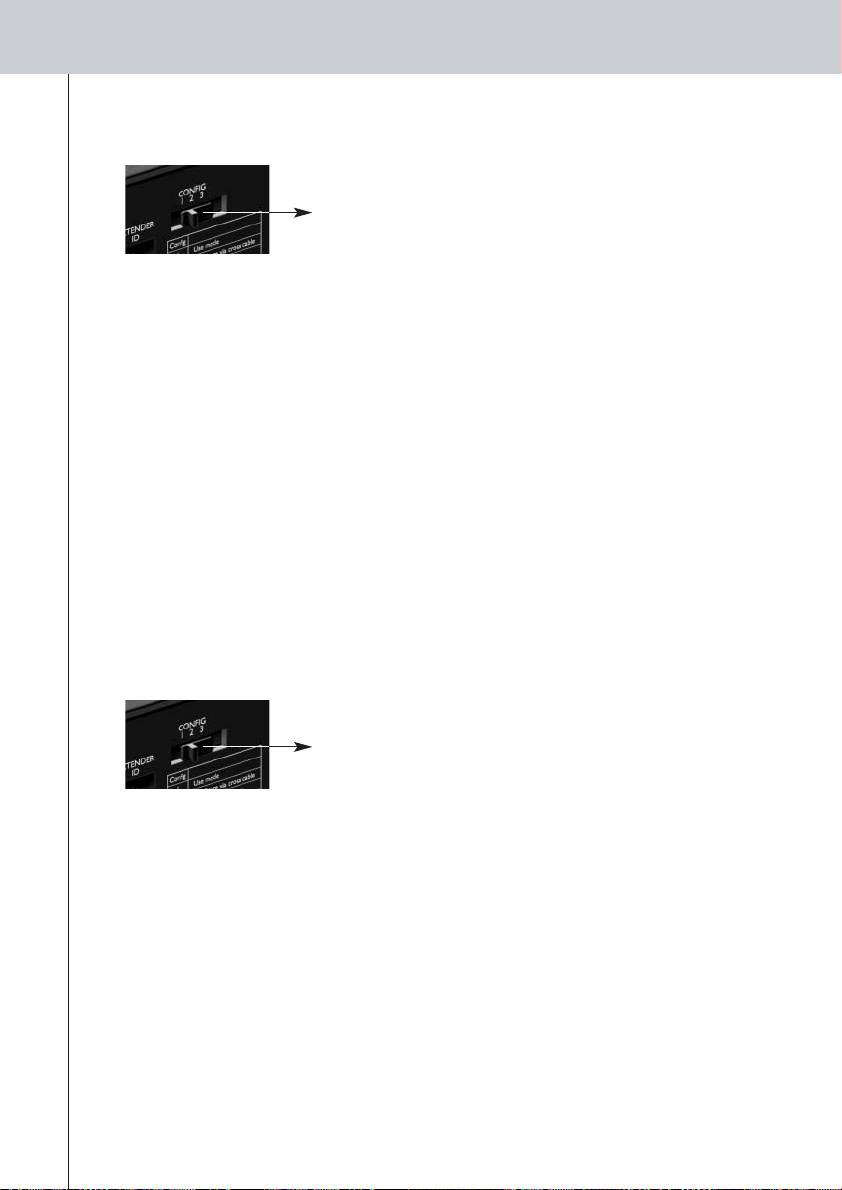

3

Установите

переключатель “Конфигурация”

в

положение 2

:

Переключатель “Конфигурация”: 2

Произойдет перезапуск Расширителя. После запуска индикаторы “Power” и

“Ethernet” загораются зеленым светом, а индикатор “Busy” мигает красным и

зеленым.

4

Откройте

обозреватель

.

5

Введите IP-адрес Расширителя (он указан на задней панели устройства) в поле

адреса обозревателя. 192.168.8.80. (Этот номер также указан на задней панели

Расширителя.)

Для появления экрана

Configuration Tool

(Средства конфигурации) окно

обозревателя, возможно, придется обновить.

6

Выпишите

IP-адрес и маску подсети

и следуйте указаниям на экране.

RRUUSSSSKKIIJJ

7

После завершения настройки

отсоедините

Расширитель от компьютера и

подсоедините его к маршрутизатору с помощью обычного кабеля Ethernet.

Установите переключатель “Конфигурация” в положение 1 для работы с

Расширителем.

Настройка при помощи маршрутизатора

Кабель

Ethernet

1

Расширитель уже подсоединен

к маршрутизатору.

Подсоедините

маршрутизатор

к ПК.

Расширителя

Маршрутизатор

2

Установите

переключатель “Конфигурация”

в положение

3 для настройки

конфигурации

:

Переключатель “Конфигурация”: 3

Произойдет перезапуск Расширителя. После запуска индикаторы “Power”

и “Ethernet” загораются зеленым светом, а индикатор “Busy” мигает красным

и зеленым.

3

Запустите

ProntoEdit Professional

на ПК.

4

В меню

Tools

(Сервис) выберите

Extender Discovery

(Обнаружение

расширителей).

Открывается программа Extender Discovery tool (Обнаружение расширителей) со

списком всех обнаруженных в Сети Pronto Расширителя.

10
