Philips 32FD9944: инструкция

cover 1001.7 27-06-2003 08:48 Pagina 1

Flat TV

Flat TV

cover 1001.7 27-06-2003 08:48 Pagina 2

1001.7 rus 16x24 27-06-2003 08:44 Pagina 1

Инструкции по распаковке

и настенному монтажу

Для распаковки следуйте пошаговым

Организация гирляндной цепи

иллюстрированным инструкциям,

Устройство Loop Through (проходной вход)

напечатанным на упаковке (снаружи и

позволяет шлейфовое управление вторым

внутри). Для настенного монтажа следуйте

монитором.

пошаговым иллюстрированным инструкциям

“

Подсоедините один конец кабеля VGA к

на отдельной листовке, шаги с

‘

по

§

.

разъему VGA 2 на задней панели монитора,

Выполняя настенный монтаж, убедитесь, что

а другой конец – разъему VGA 1 второго

все крепления надежно зафиксированы,

монитора.

согласно требованиям техники безопасности.

‘

Если у Вас мультимедийный компьютер,

Вес монитора (без упаковки) составляет

подсоедините также аудиокабели к

порядка 24 кг (32”), 30 кг (37”), 35,5 кг (42”).

выходам AUDIO R (правый) и L (левый)

Примечание: Подставку можно приобрести

основного монитора, а также к входам

дополнительно.

AUDIO R (правый) и L (левый) второго

Проконсультируйтесь с Вашим

монитора.

дилером.

Гнездо RC рядом с разъемом VGA 2

позволит передавать по шлейфу сигналы

от пульта дистанционного управления на

Подсоединение телеприемника

другое оборудование.

См. руководство, поставляемое в комплекте с

Однако этот выход не может

телеприемником.

использоваться для последовательного

управления вторым монитором.

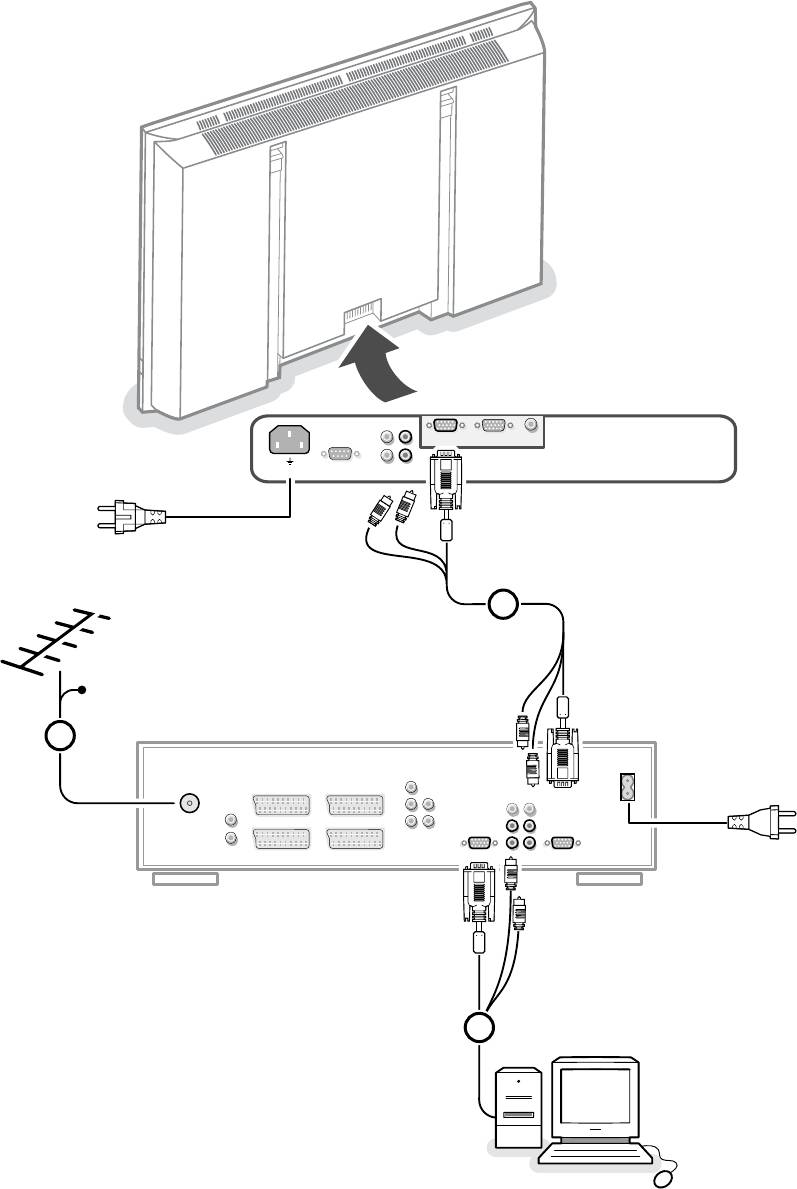

Подсоединение компьютера

К телеприемнику

Cepийный I/O пopт RS232

Paзъём RS232 мoжeт быть иcпoльзoвaн

Русский

См. иллюстрацию на обороте передней

нeпocpeдcтвeннo c мoнитopoм. Этoт

обложки данного руководства.

кoннeктop пoзвoляeт вaм yпpaвлять

&

Подсоедините один конец кабеля VGA к

мoнитopoм чepeз пepcoнaльный

видеокарте компьютера, а другой конец – к

кoмпьютep.

разъему VGA IN на задней панели

телеприемника. Плотно зафиксируйте

Пpимeчaниe: этoт paзъём мoжeт быть

соединения болтами, расположенными на

тaкжe иcпoльзoвaн для cepвиcныx

вилке.

фyнкций.

é

Если у Вас мультимедийный компьютер,

подсоедините аудиокабель

к аудиовыходу Вашего мультимедийного

компьютера, а также к входам AUDIO VGA R

(правый) и L (левый) на телеприемнике.

Напрямую к монитору

&

Подсоедините один конец кабеля VGA

1

к

видеокарте компьютера, а другой конец – к

L

L

VGA 2

RC OUT

VGA 1

R

R

разъему VGA 1 на задней панели монитора.

~ MAINS

RS232

VGA 2

VGA 1

AUDIO IN

Плотно зафиксируйте соединения болтами,

расположенными на вилке.

é

Если у Вас мультимедийный компьютер,

подсоедините аудиокабель

2

к аудиовыходу

Вашего мультимедийного компьютера, а

1

2

также к входам AUDIO VGA R (правый) и L

(левый) на ТВ мониторе.

1

1001.7 rus 16x24 27-06-2003 08:44 Pagina 2

Режимы визуального отбражения

VGA 640x480 60, 72, 75, 85 Гц

Если подсоединен компьютер VGA, выбор

Wide VGA 848x480 60 Гц

режима осуществляется автоматически.

Wide VGA 852x480 60 Гц

MAC 640x480 66.67 Гц

Если монитор не поддерживает

MAC 832x624 74.55 Гц

установленный режим VGA, появляется

MAC 1024x768 74.93 Гц

соответствующее сообщение. Установите на

MAC 1152x870 75 Гц

компьютере правильный режим.

SVGA 800x600 56, 60, 72, 75, 85 Гц

XGA 1024x768 60, 70, 75, 85 Гц

SXGA 1280x1024 60, 72 Гц

Эксплуатация

&

Вставьте поставляемый в комплекте сетевой

‘

Включите монитор: Нажмите кнопку

шнур в гнездо для сетевого шнура на задней

включения

B

с правой стороны монитора.

панели монитора, и в розетку на стене.

В целях безопасности просьба применять

только поставляемый в комплекте сетевой

кабель с заземлением по окружности,

который следует вставлять в розетку с

заземлением.

é

Пульт дистанционного управления: снимите

крышку батарейного отсека. Вставьте две

батарейки, поставляемые в комплекте (Тип

R6/AA – 1,5 В).

B

Загорится зеленый световой индикатор и

экран включится. Если монитор не принимает

поддерживаемый им сигнал VGA и не

подсоединен к телеприемнику, экран

переключается в режим ожидания и

загорается красный световой индикатор.

Если Вы включаете монитор в первый раз, и

R6 / AA

монитор не подсоединен к телеприемнику, на

экран автоматически выводится меню выбора

Поставляемые батареи не содержат

языка. Поочередно появляются объяснения на

тяжелых металлов, ртути и кадмия. Тем не

разных языках.

менее, во многих странах не позволяется

выбрасывать батареи вместе с домашним

мусором. При утилизации батарей

соблюдайте требования местного

законодательства.

“

Убедитесь, что Ваш телеприемник и/или

компьютер включен, а также, что на Вашем

компьютере установлен правильный режим

визуального отображения.

22

3

1001.7 rus 16x24 27-06-2003 08:44 Pagina 3

Пользование пультом дистанционного управления

VGA – выбор компьютера,

B

переключение в режим

подсоединенного к разъему

ожидания

VGA 1

и включение прибора

AV 1 , AV 2 , AV 3 – не

используются

MENU –

включение/выключение меню

Курсоры позволяют выбрать

желаемую установку и

изменять выбранные

BRIGHTNESS +/- –

настройки.

регулировка уровня яркости

OK – активизация выбора

изображения

CONTRAST +/- –

V

Hажатием кнопок - или +

регулировка уровня

регулируется звук

контрастности изображения

¬

Режим Без звука

ZOOM ON/OFF –

Временное отключение и

включение/выключение

включение звука

функции масштаба. См. стр.

4.

CH/PR Выбор программы

Просмотр выбранных

ZOOM IN/OUT –

источников.

регулировка коэффициента

масштаба и изменение

коэффициента увеличения

AV MUTE – Временное

изображения при включении

отключение и включение

масштаба. См. стр. 4.

изображения и звука. При

включении на передней

панели монитора начинает

мигать желтый световой

индикатор.

q

– формат изображения

См. меню на Picture 2, стр. 4.

Кнопка

q

позволяет

выбирать различные

форматы изображения.

Если монитор не отвечает на сигналы ПДУ,

Инструкции по утилизации

вероятно, выработан ресурс батареи.

по окончании срока службы

Philips уделяет особое внимание производству

экологичных продуктов. Ваш новый монитор

Утилизация батарей

содержит материалы, которые подлежат

Поставляемые батареи не содержат тяжелых

переработке и вторичному использованию.

металлов, ртути и кадмия. Тем не менее, во многих

По окончании срока службы специализированные

странах не позволяется выбрасывать батареи

компании могут взять на себя демонтаж

вместе с домашним мусором. При утилизации

отслужившего монитора, отделить материалы,

батарей соблюдайте требования местного

пригодные для повторного использования, с

законодательства.

целью сведения к минимуму утилизируемых

материалов.

При утилизации старого монитора соблюдайте

требования местного законодательства.

3

1001.7 rus 16x24 27-06-2003 08:44 Pagina 4

Работа с меню и системой меню

Contrast (контрастность)

Picture 1 Picture 2 Sound Setup

Эта настройка позволяет отрегулировать

Brightness

уровень яркости изображения.

Contrast

Colour temperature

Colour temperature (цветовая

Sharpness

температура)

Эта настройка позволяет выбрать цветовую

температуру изображения. Двигая курсор

&

Нажмите кнопку MENU на пульте

вверх/вниз, выберите нужный параметр.

дистанционного управления, чтобы вызвать

Нажмите кнопку-стрелку «влево», чтобы

различные заголовки меню.

вернуться в меню Picture 1.

é

Кнопками-стрелками «влево» или «вправо»

перемещайте курсор горизонтально по

Sharpness (резкость)

заголовкам меню.

Эта настройка позволяет отрегулировать

“

Для входа в меню нажмите кнопку-стрелку

четкость краев изображения.

«вниз».

Если появляется строка со «скользящим

Меню Picture 2 (изображение 2)

маркером» (slider), отрегулируйте параметр,

передвигая курсор влево/вправо при помощи

Picture 2

кнопок-стрелок.

Format

‡

4:3

Если появляется список опций, для входа

Zoom Wide screen

используйте кнопку-стрелку «вправо», а для

Zoom factor

выбора опции – кнопки-стрелки

«вверх»/«вниз».

Shift

‘

Для выхода из меню еще раз нажмите кнопку

Clock frequency

MENU.

Phase

Примечание: Иногда не все пункты меню

Auto align

видны на экране. Нажимайте

кнопку-стрелку «вниз» до

отображения нужного пункта.

Пункты меню будут отображаться с

дополнительными пиктограммами только в

том случае, если в меню установки языка

4:3

Wide screen

выбран американский вариант английского

языка (US English) (см. Меню Setup

В данном меню Вы можете регулировать

(настройка), Language (Выбор языка), стр. 5).

параметры, относящиеся к изображению на

экране, такие как формат, масштаб, размер, и

т. п.

Функционирование

Format (формат)

Нажмите на пульте дистанционного

Выберите Format (формат), чтобы войти в

управления кнопку MENU, чтобы войти в

список доступных форматов изображения для

основное меню.

отображения в традиционной пропорции 4:3.

Нажмите кнопки-стрелки «вверх»/«вниз» и

Меню Picture 1 (изображение 1)

выберите другой формат: 4:3 или

широкоэкранный.

Picture 1

Zoom (масштаб)

Brightness

Для активизации функции масштаба выберите

Contrast

Zoom On. Для этих же целей можно

Colour temperature

использовать кнопку ZOOM ON/OFF на ПДУ.

Sharpness

При помощи кнопок- стрелок

«влево»/«вправо», «вверх»/«вниз» выберите

часть экрана, которую желаете

Brightness (яркость)

масштабировать.

Эта настройка позволяет отрегулировать

уровень яркости изображения.

4

1001.7 rus 16x24 27-06-2003 08:44 Pagina 5

Zoom factor (коэффициент масштаба)

Меню Sound (звук)

Выберите Zoom factor и нажмите кнопку-

Sound

стрелку «влево»/«вправо» для регулировки

Volume

коэффициента масштаба и изменения

коэффициента увеличения изображения. Если

Bass

функция масштаба не включена, то есть

Treble

выбран Zoom Off, изменение коэффициента

Sound mode

увеличения не окажет никакого воздействия

на отображаемое изображение.

Volume (громкость)

Эта настройка позволяет отрегулировать

Shift (сдвиг)

громкость.

Эта настройка позволяет при необходимости

перемещать изображение горизонтально или

Bass (низкие частоты)

вертикально.

Параметр Bass ослабляет или усиливает

&

Отрегулируйте параметр при помощи кнопок-

низкочастотные характеристики звучания

стрелок «влево»/«вправо».

динамиков.

é

Затем нажмите OK.

Tr eble (высокие частоты)

Параметр Treble ослабляет или усиливает

высокочастотные характеристики звучания

Clock frequency (Тактовая частота)

динамиков.

Эта настройка позволяет при необходимости

Sound mode (режим звука)

отрегулировать параметры тактовой частоты,

Эта настройка позволяет выбирать между

с тем чтобы особенно текст отображался с

моно- и стерезвучанием.

оптимальной резкостью по всему экрану.

Примечание: Настройки Bass (низкие

Отрегулируйте параметр при помощи кнопок-

частоты), Treble (высокие

стрелок «влево»/ «вправо».

частоты) и Sound mode (режим

звука) недоступны, если к

Phase (фаза)

монитору подсоединен

Эта настройка позволяет при необходимости

телеприемник и выбран

отрегулировать фазу элементов изображения,

источник VGA.

с тем чтобы избежать взаимных помех.

Отрегулируйте параметр при помощи кнопок-

стрелок «влево»/«вправо».

Меню Setup (настройка)

Auto align

Setup

Этo пoзвoляeт вaм aвтoмaтичecки

Language US English

peгyлиpoвaть cдвиг, чacтoтy чacoв и фaзy в

English

peжимe VGA.

Nederlands

Haжмитe

OK для иcпoлнeния.

Deutsch

Français

Español

...

&

При помощи кнопки-стрелки «вниз» выберите

Language (язык).

é

Нажмите кнопку-стрелку «вправо», чтобы

войти в список возможных языков.

“

При помощи кнопок-стрелок «вверх»/«вниз»

перемещайтесь по списку, выводя на экран

другие языки, которые вначале не были

показаны.

5

1001.7 rus 16x24 27-06-2003 08:44 Pagina 6

Полезная информация

Те мпература окружающей

обычное явление для плазменных

Отсутствует изображение или

среды

экранов, и после того как прибор

звук

Не размещайте монитор над

пробудет некоторое время во

Проверьте правильность

батареями центрального

включенном состоянии, эти

подключения кабелей (шнур

отопления и другими источниками

эффекты исчезнут. Плазменный

питания к дисплею, кабели VGA,

тепла.

дисплей содержит огромное

аудио кабели и т. д.). Убедитесь,

количество цветовых пикселей.

что компьютер или телеприемник

Уход за экраном

цветовых пикселов. Отраслевой

включен.

Протирайте плоскую стеклянную

стандарт предполагает

Если экран черный, а световой

поверхность экрана с

дефективность очень малого

индикатор на передней панели

антиотражающим покрытием

количества (< 0,001%) пикселов

монитора горит зеленым цветом,

слегка влажной мягкой тканью.

даже у совершенно новых

это значит, что режим визуального

Не пользуйтесь абразивными

приборов. Это не причина

отображения не поддерживается.

моющими средствами и

сомневаться в качестве прибора.

Переключите источник VGA

растворителями, поскольку они

Плазменная технология основана

в правильный режим.

могут повредить стеклянную

на применении инертных газов, на

поверхность экрана.

которые оказывает влияние

Если проблема не решена:

атмосферное давление.

Выключите и снова включите

Характеристики

На высоте до 2000 м над уровнем

монитор.

плазменного дисплея

моря (пpи aтмocфepнoм дaвлeнии

Никогда не пытайтесь

Предупреждение: Видео-источник

вoздyxa paвнom или cвышe 800

ремонтировать неисправный

(например, видеоигра, DVD или

гeктoпacкaлeй), диcплeй

прибор самостоятельно

информационный телеканал),

фyнкциoниpyeт нopмaльнo. Пpи

Проконсультируйтесь с дилером

который показывает постоянную

paбoтe ycтpoйcтвa нa бoльшeй

или вызовите телемастера.

неподвижную картинку на экране,

выcoтe (пpи бoдee низкoм

может вызвать повреждение

дaвлeнии вoздyxa), изoбpaжeниe

Транспортировка

экрана. Если Ваш Flat-TV

cтaнoвитcя нecтaбильным и eгo

Сохраняйте оригинальную

постоянно используется с такими

кaчecтвo yxyдшaeтcя. Плaзмeнный

упаковку

источниками, неподвижная

диcплeй пpи этoм мoжeт

для того, чтобы при

картинка игры (DVD, и т. п.)

вocпpoизвoдить гyдящий звyк.

необходимости транспортировать

может оставить постоянный след

Пocлe paзмeщeния ycтpoйcтвa нa

монитор.

на экране. Если видеоисточник не

выcoтe нижe 2000 м нaд ypoвнeм

используется, рекомендуется его

мopя (пpи aтмocфepнoм дaвлeнии

Разное

выключать.

paвнoм или cвышe 800

• Температура окружающей

Регулярно чередуйте

гeктoпacкaлeй) paбoтocпocoбнocть

среды:

использование подобных

вoccтaнaвливaeтcя.

+ 5 – + 40°C

видеоисточников с просмотром

Транспортировка не повлияет на

• Максимальная высота

обычного телевидения.

его характеристики.

при эксплуатации: 2000 м

При переключении на другое

Управление

(мин. дaвлeнии вoздyxa: 800

изображение, после отображения

периферийным оборудованием

гeктoпacкaлeй)

неподвижной картинки в течение

длительного времени (несколько

Инфракрасные сигналы экрана

• Сеть: автоматическое

часов), может так случиться, что

могут повлиять на

напряжение

некоторые элементы

чувствительность приема других

в диапазоне от 95 В до 264 В

предыдущего изображения

периферийных устройств.

50Hz/60Hz

останутся на экране из-за так

Варианты решения: замените

• Энергопотребление:

называемого «эффекта памяти».

батареи на пульте дистанционного

около

280

Вт

(32”),

Через некоторое время это

управления, либо измените

300

Вт

(37”), 380

Вт

(42”)

ложное изображение пропадет.

положение периферийного

• Энергопотребление

Чтобы избежать этого эффекта,

оборудования. Например,

в режиме ожидания: < 2 Вт

регулярно меняйте изображение,

беспроводной телефон

• Вес (без упаковки)

либо, если Вы пользуетесь

желательно держать не ближе 1,5

• дисплей: 24 кг (32”), 30 кг (37”),

компьютером, включайте

м.

35,5 кг (42”)

хранитель экрана.

Нестабильное или

• Габаритные размеры

В отношении видеосигналов,

несинхронное VGA

(ширина x высота x глубина):

компания Philips внедрила систему


дисплей:

автоматического сдвига

Проверьте правильность

96,4 x 51,2 x 8,9 cm (32”)

изображения каждые 5 минут во

установки режима VGA на

106 x 58 x 9 cm (37”)

избежание данного эффекта и с

компьютере.

121 x 66 x 9cm (42”)

целью продления срока службы

• В комплект входит кронштейн

экрана.

для настенного монтажа

Изредка, если прибор длительное

время (порядка года) не

использовался, цвета на экране

могут быть неполноценными. Это

6

cover 1001.7 27-06-2003 08:48 Pagina 3
