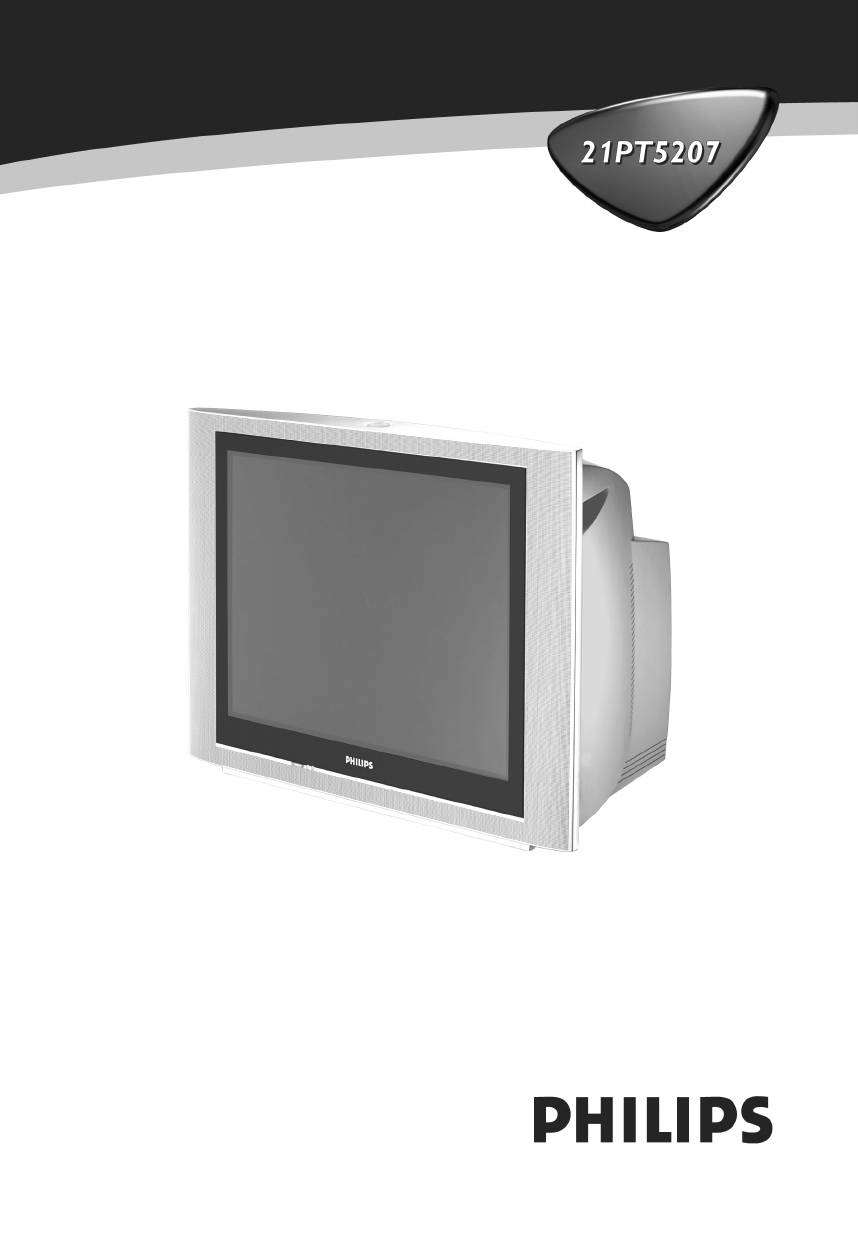

Philips 21PT5207: инструкция

Цветной телевизор

Инструкция по эксплуатации

Содержание

Введение

Техника безопасности и полезные советы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Перед обращением в сервисный центр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Установка и основные функции

Подключение телевизора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Использование пульта дистанционного управления и уход за ним. . . . . . . . . . . . . . . . . . .5

Подключение к Аудио/Видеовходам (Воспроизведение) . . . . . . . . . . . . . . . . . . . . . . . . . .6

Подключение к Аудио/Видеовходам (Запись). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Функции пульта дистанционного управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Функции органов управления телевизора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Настройка телевизора

Выбор языка меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Автоматическая настройка каналов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Ручная настройка каналов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Выбор Системы цветности и Системы звука. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Точная настройка каналов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Редактирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Эксплуатация

Настройка телевизионного изображения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Регулировка звука телевизора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Применение Формата экрана. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Показ Мощности сигнала. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Автоматическая настройка изображения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Автоматическая настройка звука. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Любимые программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Использование Телетекста . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Общая информация

Технические характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Информация об утилизации – с целью уменьшения риска нанесения ущерба окружающей среде

батареи, поставляемые вместе с телевизором, не содержат ртути, никеля и кадмия. Выбрасывая

батареи, по возможности применяйте доступные Вам методы утилизации. В Вашем телевизоре

использованы материалы, допускающие повторное применение или переработку. Для минимизации

количества отходов, попадающих в окружающую среду, специализированные компании перерабатывают

вышедшие из употребление телевизоры, разбирая их и извлекая материалы, допускающие повторное

использование (за дополнительной информацией обращайтесь к продавцу).

2

Техника безопасности и полезные советы

Техника безопасности

• Отключайте телевизор от сети в следующих случаях:

– постоянно мигает красный индикатор под телевизионным экраном;

– поперек экрана появляется яркая белая полоса;

– при протирке телеэкрана. При этом никогда не применяйте абразивные чистящие средства,

используйте слегка увлажненную замшу или мягкую материю;

– при грозе;

– оставляя телевизор без присмотра на продолжительное время.

• Не размещайте на телевизоре или в непосредственной близости от него источники открытого

огня, например, горящие свечи.

• Избегайте воздействия на телевизор прямого солнечного света или источников тепла.

• Со всех сторон телевизора должно быть свободное пространство не менее 5 см для обеспечения

необходимой вентиляции.

• Избегайте размещения телевизора в местах, где он может подвергнуться воздействию дождя или

воды (например, возле окон).

• Не ставьте на телевизор емкости, наполненные жидкостью, во избежание ее пролива.

Полезные советы

• Не оставляйте телевизор на продолжительное время в режиме ожидания. Выключите аппарат,

чтобы произошло его размагничивание. Размагниченный телевизор обеспечивает хорошее

качество изображения.

• Не сдвигайте и не перемещайте телевизор во время работы. Это может привести к нарушению

однородности отображения цветов в различных частях экрана.

• Никогда не пытайтесь сами починить неисправный телевизор. Обязательно проконсультируйтесь

с квалифицированными специалистами.

3

Перед обращением в сервисный центр

Ниже приведен список наиболее часто встречающихся неисправностей. Перед обращением в

сервисный центр попробуйте самостоятельно воспользоваться следующими рекомендациями. С их

помощью легко решаются некоторые проблемы.

Неисправность Что следует делать

Цветовые пятна

• Выключите телевизор с помощью кнопки

(цветовая неоднородность)

отключения от сети. Перед повторным включением

подождите 20 минут.

• Проверьте, не расположен ли телевизор слишком

близко от динамиков или намагниченных объектов.

Нет электропитания • Убедитесь, что вилка электрошнура телевизора

вставлена в розетку. Если электропитание по

прежнему отсутствует, выньте шнур из розетки.

Подождите 1 мин. и вновь вставьте вилку в розетку.

Включите телевизор.

Нет изображения • Проверьте подключение антенны на задней панели

телевизора.

• Возможна неисправность на телестанции.

Попробуйте переключить канал.

Изображение нормальное, но звук

• Попробуйте увеличить громкость.

отсутствует.

• Проверьте, не заглушен ли звук. Если да, нажмите

кнопку приглушения звука на пульте дистан

ционного управления для возобновления звучания.

Звук нормальный, а изображение

• Попробуйте увеличить контрастность и яркость.

блеклое или отсутствует

Помехи и "снег" на экране • Проверьте подключение антенны на задней панели

телевизора.

Наличие прерывистых

• Возможны электропомехи от других устройств:

горизонтальных линий на экране

фена, пылесоса и др. Выключите их.

Изображение двоится либо

• Возможно, неверно установлена антенна.

отображается с тенью

Использование узконаправленной антенны может

улучшить качество приема.

Телевизор не реагирует на нажатие

• Проверьте, не истек ли срок службы батарей ПДУ.

кнопок пульта дистанционного

• Направьте пульт дистанционного управления прямо

управления

на датчик ПДУ телевизора.

4

Подключение телевизора (Основные этапы)

Подключение антенны

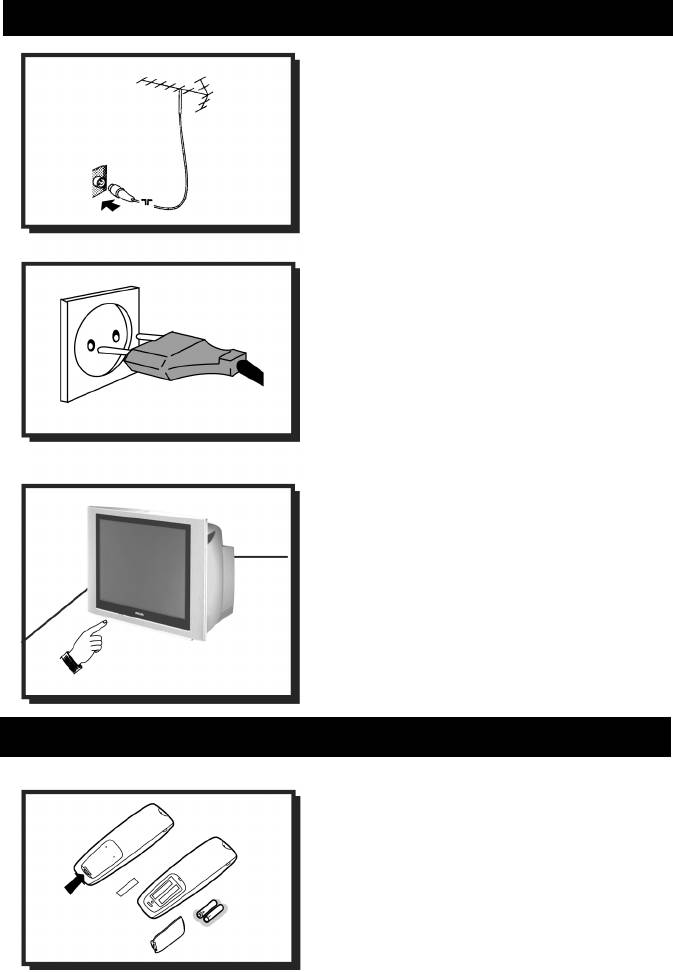

• Вставьте штекер антенны в антенный разъем на

задней крышке телевизора.

• Вставьте вилку электрического шнура в розетку.

Подключение к электрической сети

• Чтобы убедиться в правильном выборе

напряжения питания, посмотрите на наклейку на

задней панели телевизора.

• Проконсультируйтесь у продавца в том случае,

если напряжение питания в сети не соответствует

значению на наклейке.

Примечание: Представленный рисунок не

показывает реальные вилку и розетку.

Включение телевизора

• Для включения и выключения телевизора

используйте кнопку включения электропитания.

• Если телевизор находится в режиме ожидания

(горит красный индикатор), для включения

телевизора нажмите кнопку Power

(Электропитание) на пульте дистанционного

управления.

Использование пульта и уход за ним

• Вставьте батарейки подходящего типа в отсек для

батарей пульта дистанционного управления.

• Убедитесь, что батарейки установлены в

правильное положение.

5

Подключение к Аудио/Видеовходам (Воспроизведение)

Аудио/Видеоразъемы на задней панели телевизора

Задняя панель видеомагнитофона

Видеомагнитофон (оборудованный разъемами для

видео и аудиовыходов)

Вы можете воспроизводить записи на магнитной ленте видеомагнитофонов (Видеодисков

плееров, видеокамер и др. устройств), используя гнезда AUDIO и VIDEO INPUT (Аудио и Видеовходы)

телевизора, расположенные на его задней панели.

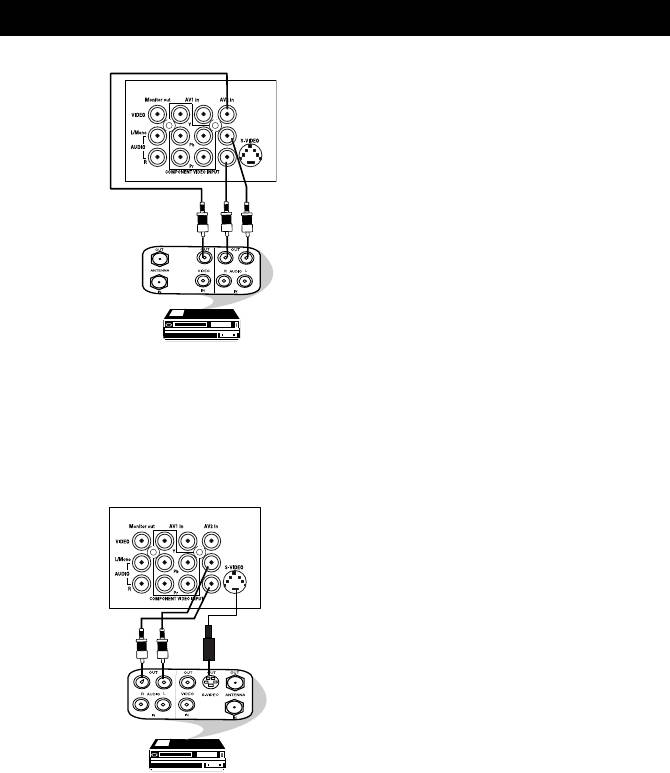

– Подсоедините гнезда VIDEO и AUDIO IN (Аудио и Видеовходы) на задней панели телевизора

к гнездам AUDIO и VIDEO OUT (Аудио и Видеовыходы) видеомагнитофона.

Аудио/Видеоразъемы на задней

панели телевизора

Задняя панель видеомагнитофона стандарта SVHS

Подключение к разъему SVideo (СуперВидео) на задней панели телевизора используется для

воспроизведения записей видеомагнитофонных лент стандарта SVHS, Видеодисков, Видеоигр и

дисков стандарта Compact DiscInteractive (cdi). В случае записей стандарта SVHS можно

получить более четкое и чистое изображение по сравнению с обычной телевизионной

трансляцией.

– Подсоедините гнездо S;VIDEO на задней панели телевизора к гнезду S;VHS OUT (выход

сигнала стандарта SVHS) видеомагнитофона SVHS.

– Подсоедините гнездо AUDIO IN (Аудиовход) на задней панели телевизора к гнезду AUDIO OUT

(Аудиовыход) видеомагнитофона. Примечание: Не следует использовать разъем VIDEO IN

(Видеовход) телевизора, если осуществляется подключение к входу S;VIDEO IN.

6

Подключение к Аудио/Видеовходам (Воспроизведение)

Аудио/Видеоразъемы на задней

панели телевизора

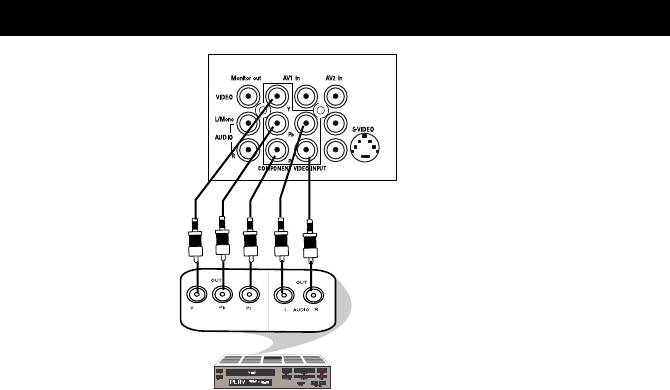

Задняя панель DVD проигрывателя

DVD проигрыватель

(оборудованный разъемами для

выходов "Y", "Pb" и "Pr").

Вы можете воспроизводить записи на DVD дисках при использовании гнезд COMPONENT VIDEO

INPUT (Входы компонентного видео), расположенных на задней панели телевизора.

– Подсоедините гнезда "Y", "Pb" и "Pr" INPUT (входы "Y", "Pb" и "Pr") телевизора к гнездам "Y",

"Pb" и "Pr" OUTPUT (выходы "Y", "Pb" и "Pr") DVD проигрывателя для воспроизведения DVD

дисков.

7

Подключение к Аудио/Видеовходам (Запись)

Подключение для записи телевизионной программы

Аудио/Видеоразъемы на задней

панели телевизора

Видеомагнитофон (оборудованный

разъемами для видео и аудиовходов)

– Подключите соответствующие гнезда INPUT (Вход) видеомагнитофона к гнездам MONITOR

OUTPUT (Выход монитора) на задней панели телевизора.

– Для улучшения качества звучания подключите разъемы AUDIO L и R (Аудиовыходы – левый и

правый) к внешней аудиосистеме, а не к видеомагнитофону. В случае монофонического

оборудования подключите только разъем AUDIO L (Аудиовыход – левый).

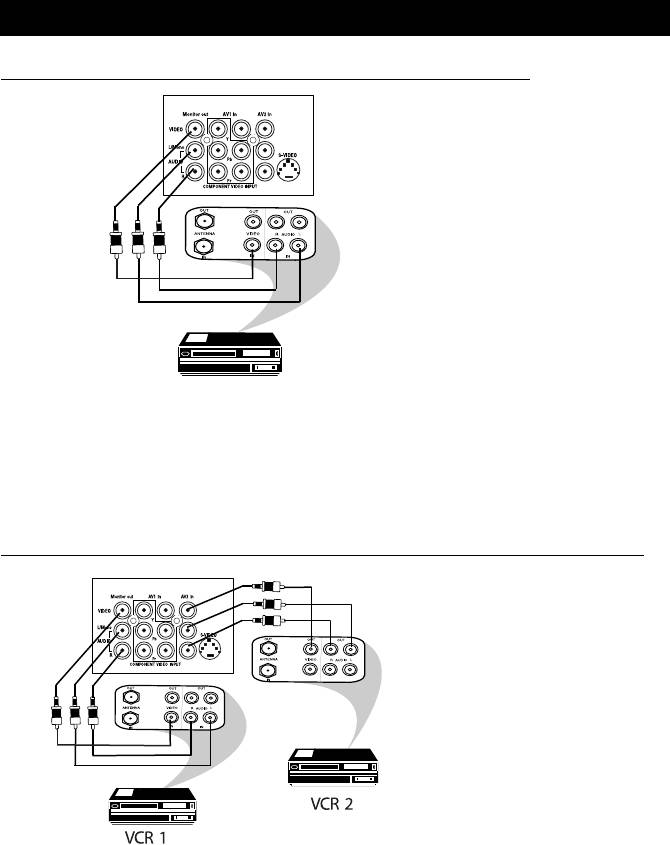

Подключение для записи с одного видеомагнитофона на другой

Аудио/Видеоразъемы на задней

панели телевизора

Задняя панель видеомагнитофона

Видеомагнитофон (оборудованный

разъемами для видео и аудиовходов)

– Соедините разъемы выходов видеомагнитофона, с которого Вы будете производить запись, с

соответствующими разъемами входов телевизора AV1 или AV2 (Аудио/ Видео 1 или 2).

– Подключите разъемы видеомагнитофона, на который будет производиться запись, к гнездам

MONITOR OUTPUT (Выход монитора) на задней панели телевизора.

8

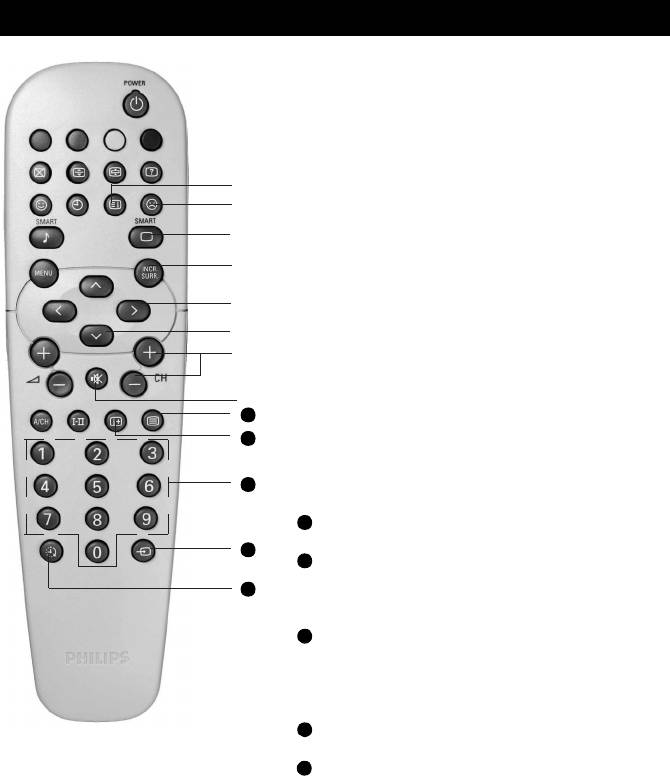

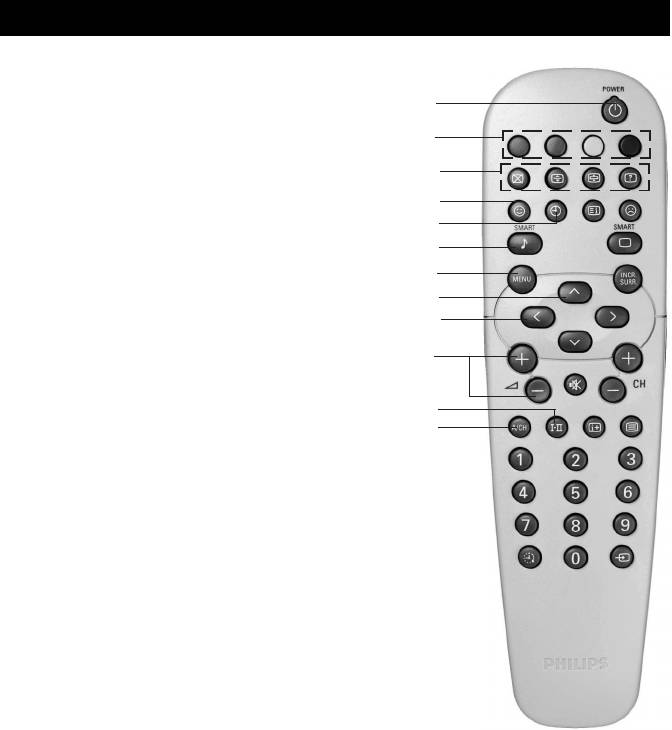

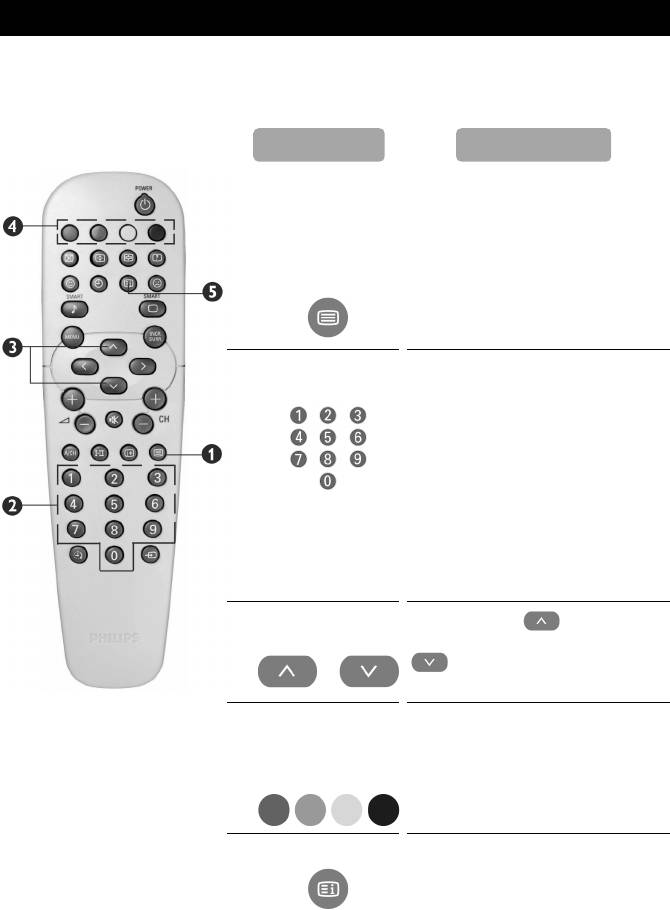

Функции пульта дистанционного управления

 Кнопка Power (Электропитание)

– Выключает телевизор, переводя его в режим ожидания

(когда телевизор находится в режиме ожидания, горит



красный индикатор).

– Для включения телевизора, находящегося в режиме



ожидания, нажмите одну из кнопок Channel +/ (Канал

+/), кнопку с цифрой (09) или кнопку Power



(Электропитание).



 Цветные кнопки телетекста/Любимые программы



– В режиме телетекста цветные кнопки обеспечивают

прямой доступ к определенному элементу или к



соответствующим страницам.



– Для каждой кнопки можно назначить до 10 избранных



каналов и использовать их для переходов к этим

каналам. Для подробного описания этой функции



обратитесь к разделу "Любимые программы".

 Кнопки телетекста

쐅

Служат для получения информации при использовании

системы Телетекст. Для получения подробной

информации о функциях обратитесь к разделу

쐈

"Использование Телетекста".

쐉

 Кнопка со смайликом

Позволяет добавлять и сохранять избранные каналы в

Списке личных предпочтений. Для подробного описания

обратитесь к разделу "Использование функции

Любимые программы".

 Кнопка таймера

Не используется.

 Кнопка Автоматической настройки звука

Повторные нажатия этой кнопки позволяют получить

доступ к любой из 4 различных настроек звучания и

выбрать нужную.

 Кнопка меню

Отображает главное меню. Также позволяет убрать

меню с экрана.

 Перемещение курсора вверх

Позволяет выбирать пункты в меню.

 Перемещение курсора влево

Позволяет выбирать подменю и изменять настройки.

쐅 Кнопки изменения громкости + / '

Позволяют увеличивать или уменьшать громкость.

쐈 Кнопка I'II

Позволяет переключаться между стерео и

монофоническим звучанием во время стереотрансляции

или выбирать язык I или II при трансляции двуязычной

передачи.

쐉 Кнопка A/CH (Смена канала)

Позволяет Вам переключаться между текущим каналом и

предыдущим каналом.

9

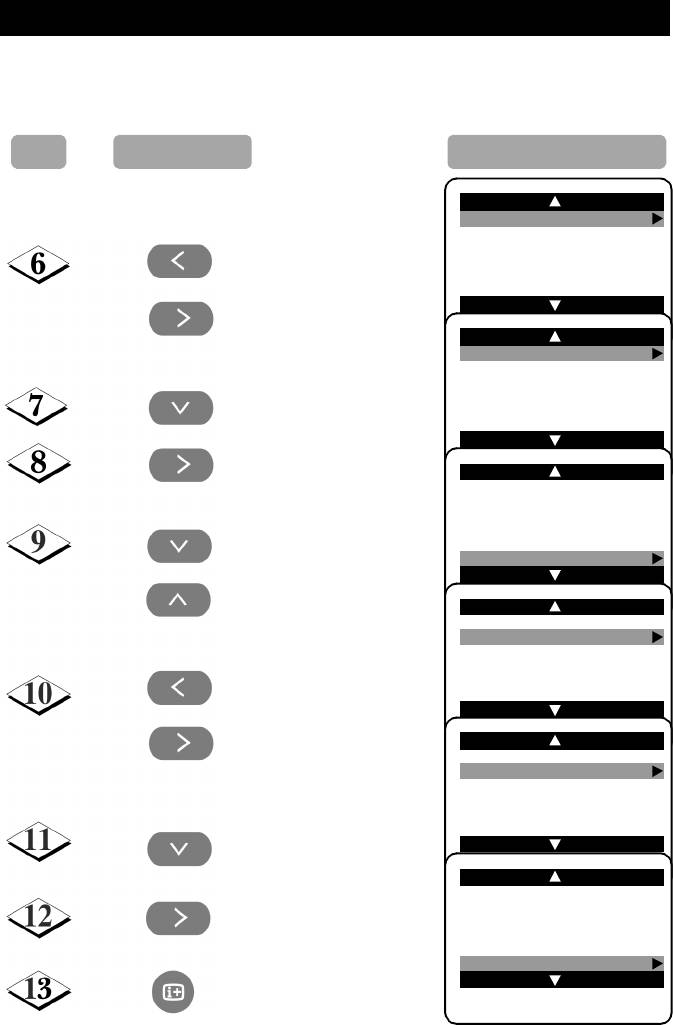

Выбор Системы цветности и Системы звука

Эта функция позволяет выбрать желаемую Систему цветности и Систему звука. Если выбрано

Авто, Система цветности или Система звука устанавливается автоматически в соответствии с

системой трансляции сигнала. Примечание: В случае низкого качества приема в режиме Авто

выберите предпочтительные Систему цветности и Систему звука вручную.

Шаг Нажмите кнопку Результат на экране

Повторите шаги с 1 по 5,

Выбирается пункт меню

описанные в разделе

Система цветности

Ручная настройка

"Ручная настройка каналов"

✓ Система цветности Авто

■

Система звука

■

Поиск

Выберите нужную систему

■

Канал

цветности (Авто, PAL, NTSC

■

Точная настройка

или

3.58, NTSC 4.43 или SECAM)

■

Сохранить

Ручная настройка

✓ Система цветности PAL

■

Система звука

■

Поиск

Повторно нажимайте кнопку,

■

Канал

■

Точная настройка

пока не выберите пункт меню

■

Сохранить

Сохранить

Сохраните выбранную систему

Ручная настройка

цветности

■

Система цветности

■

Система звука

■

Поиск

■

Канал

Перейдите к выбору Системы

■

Точная настройка

звука

✓ Сохранить Сохранено

или

Ручная настройка

■

Система цветности

✓ Система звука Авто

■

Поиск

■

Канал

Выберите нужную систему

■

Точная настройка

■

Сохранить

звука (Авто, BG, I, DK или

или

M)

Ручная настройка

■

Система цветности

✓ Система звука DK

■

Поиск

■

Канал

■

Точная настройка

■

Сохранить

Повторно нажимайте кнопку,

пока не выберите пункт меню

Сохранить

Ручная настройка

■

Система цветности

Сохраните выбранную систему

■

Система звука

■

Поиск

звука

■

Канал

■

Точная настройка

✓ Сохранить Сохранено

Выйдите из меню

16

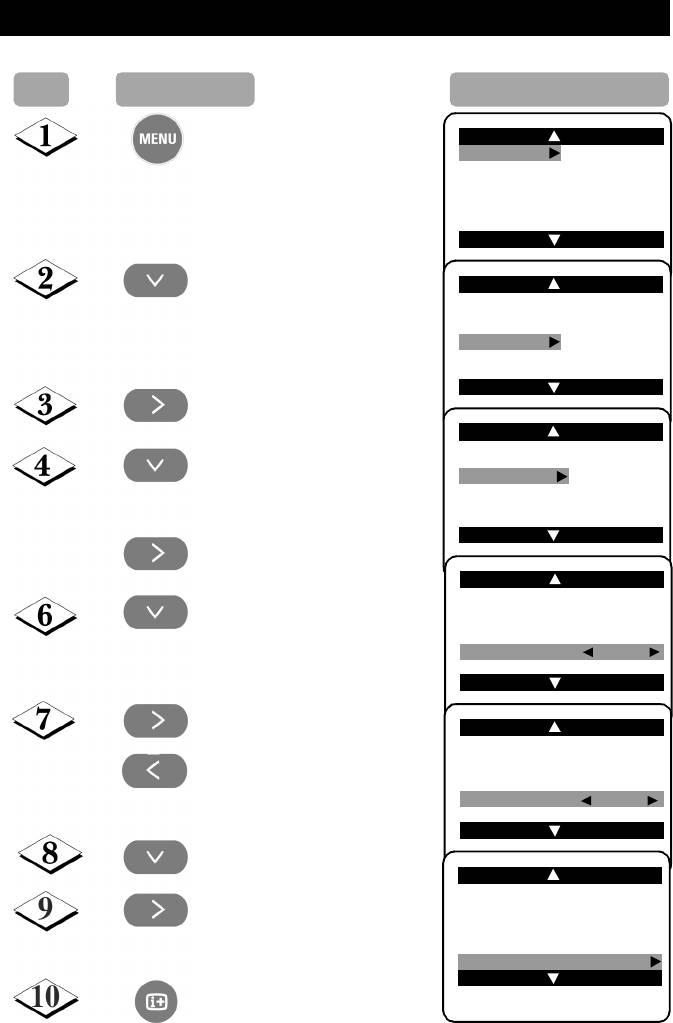

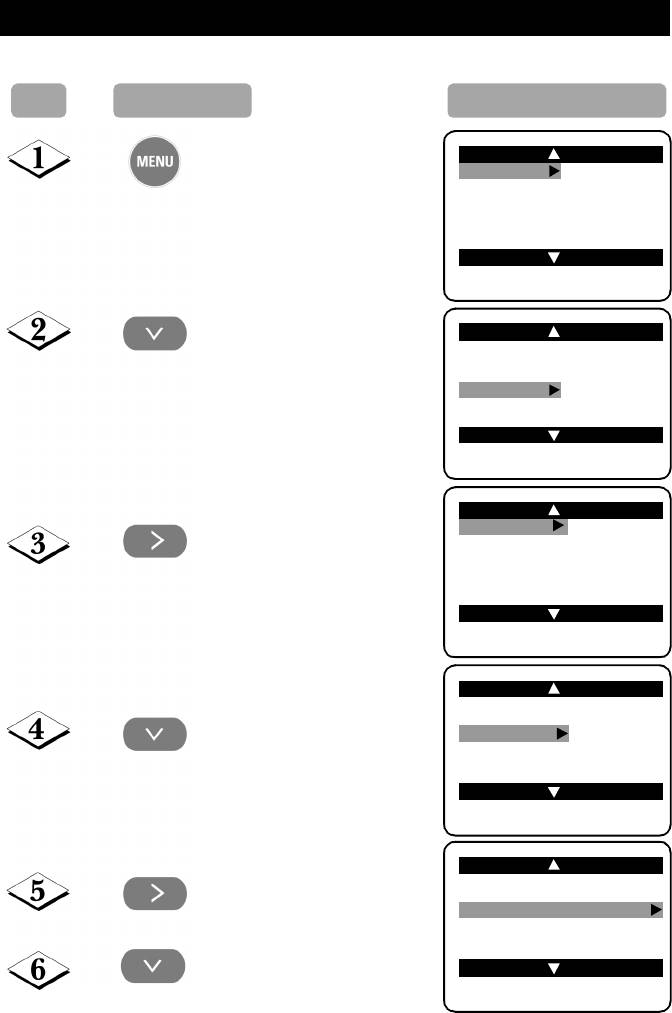

Точная настройка каналов

Данная функция позволяет настроить изображение в районах неуверенного приема сигнала.

Шаг Нажмите кнопку Результат на экране

Войдите в главное меню

Главное меню

✓ Изображение Яркость

■

Звук Цветность

■

Возможности Контраст

■

Установка Четкость

Цветотеплота

Далее…

Повторно нажимайте кнопку до

Главное меню

выбора пункта Установка

■

Изображение Язык

■

Звук Автонастройка

■

Возможности Ручная настройка

✓ Установка Редактирование

Войдите в меню Установка

Установка

■

Язык Система цветности

Повторно нажимайте кнопку до

■

Автонастройка Система звука

выбора пункта Ручная настройка

✓ Ручная настройка Поиск

■

Редактирование Канал

Точная настройка

Сохранить

Войдите в меню Ручная настройка

Ручная настройка

■

Система цветности

Повторно нажимая кнопку,

■

Система звука

выберите пункт Точная

■

Поиск

■

Канал

настройка

✓ Точная настройка

|||||||| ||||||||

||

■

Сохранить

С помощью этих кнопок

произведите точную настройку до

Ручная настройка

или

получения наилучшего качества

■

Система цветности

принимаемого сигнала

■

Система звука

■

Поиск

■

Канал

✓ Точная настройка

|||||||||||||| ||

||

■

Сохранить

Выберите в меню пункт

Сохранить

Ручная настройка

■

Система цветности

Сохраните последнюю точную

■

Система звука

настройку

■

Поиск

■

Канал

■

Точная настройка

✓ Сохранить Сохранено

Выйдите из меню

17

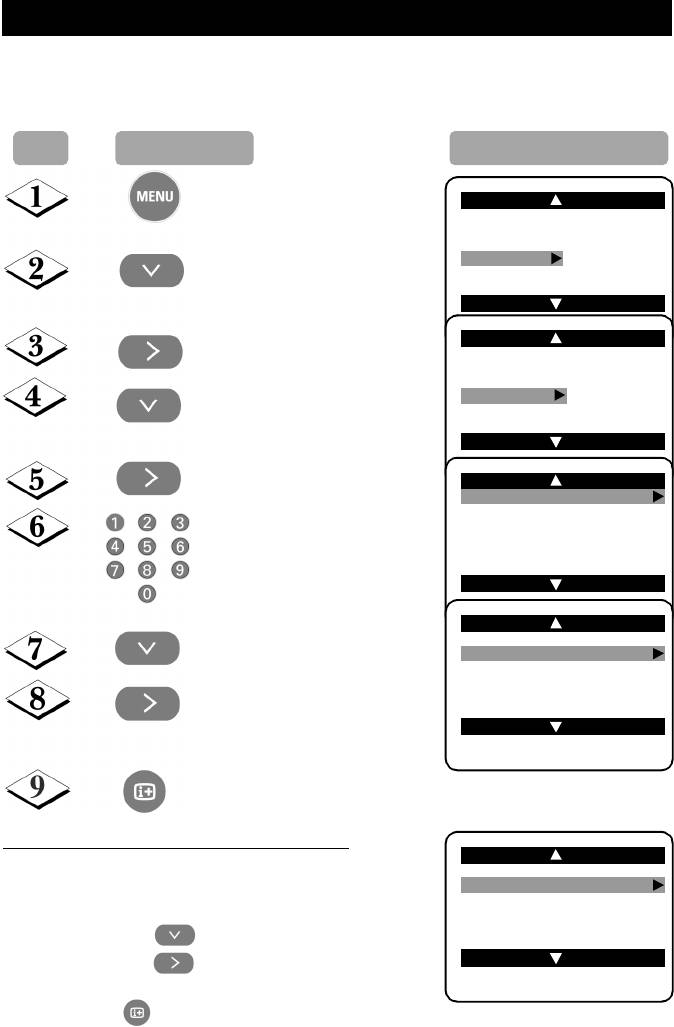

Редактирование

Эта функция позволяет пропускать или подстраивать каналы, передающие некачественный или сла

бый телевизионный сигнал, а также каналы, которые Вы редко смотрите. Примечание: Запрограмировав

пропуск определенного канала, Вы не сможете переключиться на этот канал с помощью кнопок + и 

выбора канала. Выбрать такой канал можно будет только с помощью кнопок с цифрами (09).

Шаг Нажмите кнопку Результат на экране

Войдите в главное меню

Главное меню

■

Изображение Язык

■

Звук Автонастройка

■

Возможности Ручная настройка

Повторно нажимайте кнопку до

✓ Установка Редактирование

выбора пункта Установка

Установка

Войдите в меню Установка

■

Язык Канал

■

Автонастройка Пропущено

■

Ручная настройка

✓ Редактирование

Повторно нажимайте кнопку до

выбора пункта Редактирование

Войдите в меню Редактирование

Редактирование

✓ Канал 2

■

Пропущено

С помощью кнопок с цифрами

введите номер пропускаемого

канала

Редактирование

Выберите пункт меню Пропущено

■

Канал

✓ Пропущено Да

Для пропуска канала выберите Да

Выйдите из меню

Как отменить пропуск каналов

Редактирование

•Повторите шаги с 1 по 5 раздела "Редактирование"

■

Канал

✓ Пропущено Нет

• С помощью кнопок с цифрами (0'9) введите номер канала,

пропуск которого Вы хотите отменить

• С помощью кнопки выберите пункт меню Пропущено

• С помощью кнопки выберите Нет для отмены пропуска

канала

• Нажав кнопку , выйдите из меню

18

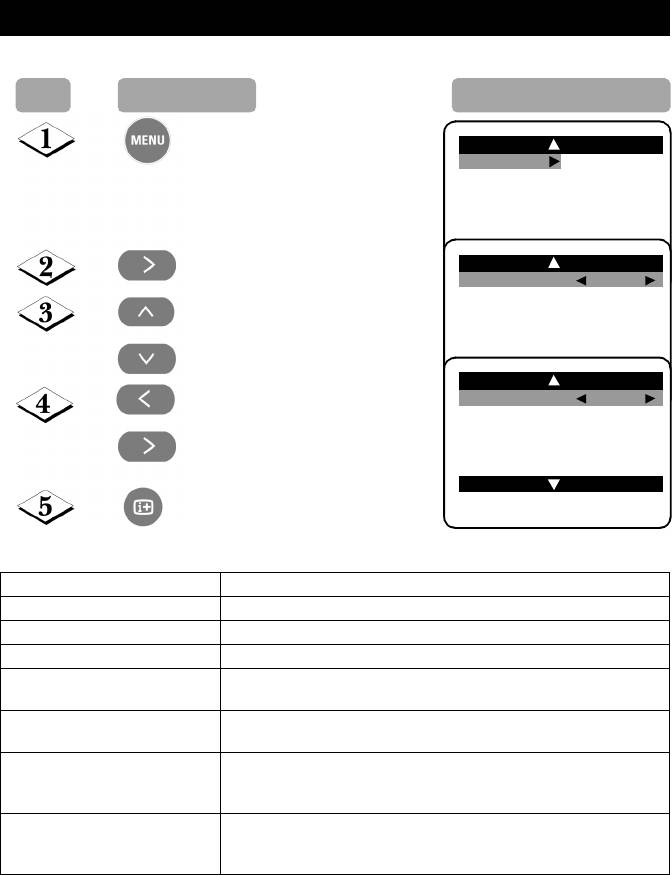

Настройка телевизионного изображения

Меню Изображение позволяет настраивать изображение на экране телевизора.

Шаг Нажмите кнопку Результат на экране

Вызовите главное меню на

экран

Главное меню

✓ Изображение Яркость

■

Звук Цветность

■

Возможности Контраст

■

Установка Четкость

Цветотеплота

Далее…

Войдите в меню Изображение

Главное меню

✓ Яркость

|||||||||||||||

|

59

■

Цветность

Выберите нужный пункт меню

■

Контраст

■

Четкость

или

■

Цветотеплота

■

Шумоподавление

Главное меню

✓ Цветность

|||||||||||||||

|

59

■

Контраст

Отрегулируйте значение или

или

■

Четкость

выберите желаемую настройку

■

Цветотеплота

■

Шумоподавление

■

Контраст+

Выйдите из меню

Пункты меню Изображение Действие

Яркость Увеличивает или уменьшает уровень яркости

Цветность Увеличивает или уменьшает уровень цветности

Контраст Увеличивает или уменьшает уровень контрастности

Четкость Увеличивает или уменьшает уровень четкости для улучшения

качества показа деталей изображения

Цветотеплота Выбор из трех вариантов настройки (Нормальный, Теплый,

Холодный)

Шумоподавление Выберите "Вкл." для уменьшения помех при показе

изображения (маленькие точки на экране), связанных со

слабым сигналом

Контраст + Выберите "Вкл." для обеспечения возможности улучшения

общей контрастности, что позволяет повысить качество

изображения

19
