Введение
Спасибо за покупку этого телевизора.
Даное руководство поможет вам установить и пользоваться вашим телевизором.
Мы советуем внимательно прочитать его.
Содержание
Информация по технике безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Подготовка / начало работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Описание кнопок и разьемов телевизора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Кнопки пульта дистанционного управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Кнопки пульта дистанционного управления (дополнительные функции). . . . . . . . .7
Быстрая настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Сортировка каналов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Автоматическое сохранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Ручное сохранение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Название канала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Настройки изображения и звука . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Использование функций Контраст+ и NR (Уменьшение шума) . . . . . . . . . . . . . . .11
Функция ״Таймер״ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Использование функции PIP (картинка-в-картинке) . . . . . . . . . . . . . . . . . . . . . . . . .12
Форматы экрана . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Использование функции «разумного» изображения и звука . . . . . . . . . . . . . . . . . .14
Использование функции Активного контроля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Телетекст . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Использование режима компьютерного монитора . . . . . . . . . . . . . . . . . . . . . . . . . .16
Использование телевизора в режиме HD (высокая четкость) . . . . . . . . . . . . . . . .17
Подключение периферийного оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Советы по устранению неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Глоссарий . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Спецификация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Справочная таблица стран, доступных для выбора . . . . . . . . . . . . . . . . . . . . . . . .24
Повторное использование
Упаковка этого продукта предназначена для повторного использования.
Обратитесь к местным властям для правильной утилизации.
Использование вашего старого продукта
Ваш продукт сконструирован и изготовлен из высококачественных материалов и составных
элементов, которые могут быть использованы повторно. Если на продукте находиться
символ-обозначение с изображением кмуссорного контейнера на калесах, это обозначает,
что продукт подподает под Европейскую директиву 2002/976/ЕС.
Узнайте всю информацию о местных условиях по сбору электропродуктов и электроники.
Соблюдайте местные правила
и не выбрасывайте старые продукты с обычным домашним
мусором. Правильная утилизация вашего продукта поможет избежать негативных
последствий для окружающей среды и для здоровья человека.
1

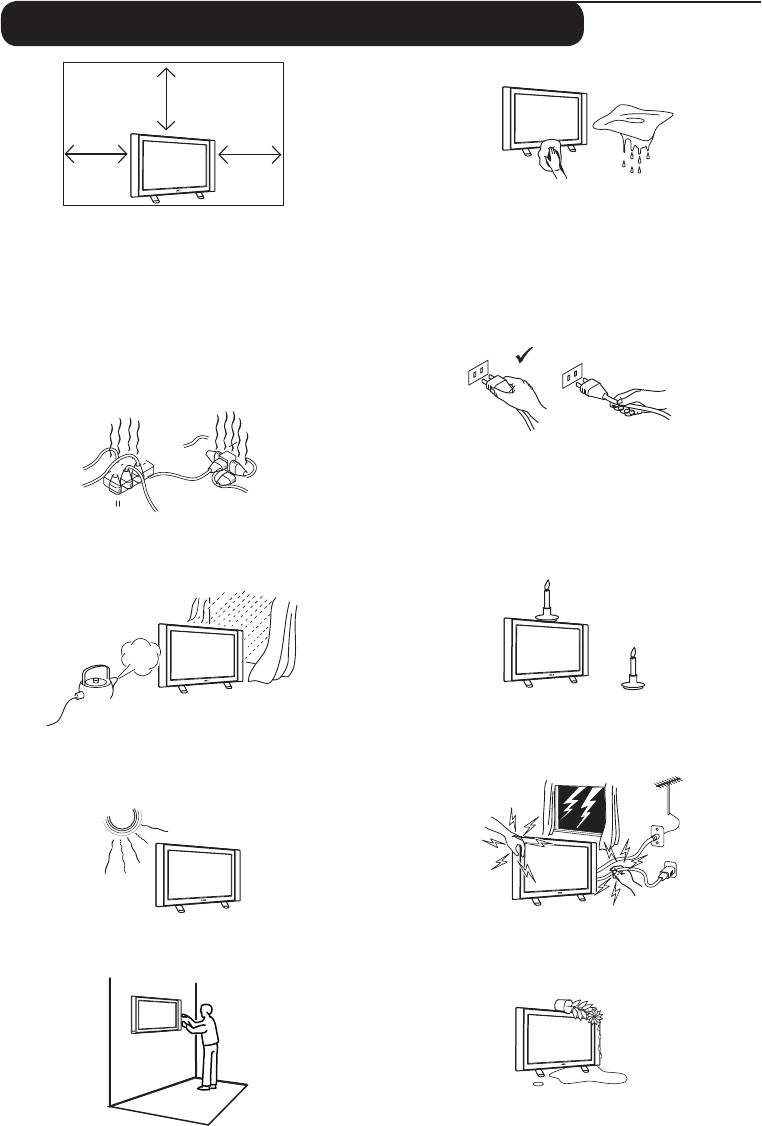

Информация по технике безопасности
10 c
m
10 cm
10 c
m
X
Осторожно протирайте поверхность экрана
с помощью гигроскопической ваты или других
Оставьте как минимум по10 см свободного места
мягких материалов, например, замши.
с каждой стороны телевизора, чтобы обеспечить
Не пользуйтесь слишком мокрой тряпкой,
надлежащую вентиляцию. Установите телевизор
с которой капает вода. Для чистки телевизора
на устойчивой и плоской поверхности. Никогда
не пользуйтесь ацетоном, толуолом или
не закрывайте вентиляционные отверстия
алкоголем. Для безопасности выньте
телевизора тряпками или другими материалами.
электрический провод из розетки.
Не вставляйте ничего в вентиляционные отверстия.
Если в эти отверстия вставлены металлические
или легковоспламеняющиеся предметы, это может
привести к
пожару или короткому замыканию.
Берите электрический провод за вилку.
Не тяните за электрический провод. Не
пользуйтесь плохими розетками. Вставляйте
вилку в розетку полностью. Небрежное
Не подключайте очень много оборудования
подключение может вызвать дуговой разряд,
к одной разетке, поскольку это может вызвать
что может привести к пожару.
чрезмерную загрузку и привести к пожару или
к короткому замыканию.
X
X
Не размещайте на телевизоре и вблизи него
никаких открытых источников пламени
Чтобы предупредитьвозникновение пожара
(например, горящие свечи).
или короткого замыкания, не подвергайте
телевизор воздействию дождя или сырости.
дождя или сырости.
X
X
В целях безопасности не дотрагивайтесь до
Не размещайте телевизор под прямыми
частей телевизора, электрического кабеля
солнечными лучами или в жаркой среде.
или до антенны во время грозы.
Не ставьте на телевизор вазу с водой.
X
Не ставьте на телевизор вазу заполненную
водой. Вода, попадая на телевизор, может
Установка телевизора на стену должна
привести к короткому замыканию. Если
производиться квалифицированным
на телевизор попала вода, не включайте
специалистом. Неправильная или неточная
его. Его необходимо немедленно показать
установка может повредить телевизор.
квалифицированному специалисту.
2
Подготовка / начало работы
1
Установка телевизора
3
Использование пульта дистанционного
управления
10 cm
10 cm
10 cm
Для работы дистанционного управления
удалите из батарейки пластиковый лист
изоляции.
1 Размещение телевизора Поставьте
Ваш телевизор на прочнуюустойчивую
поверхность, оставляя по 10 см с каждой
4
Включение телевизора
стороны телевизора.
2
Подключения
26” / 32”
–
26” / 32”
–
.
37”
37”
42”
42”
• Для включения телевизора нажмите
на кнопку питания (POWER). Загорится
зеленый индикатор и включится экран.
• Вставьте антенну в 75
Ω
: в специальное
• Если телевизор остается в режиме
гнездо внизу телевизора.
ожидания ( красная лампочка ), нажмите
• Вставить вилку электрического провода
на клавишу ПРОГРАММА +/–
в розетку ( 220-240 В 50/60 Гц ).
на клавиатуре или Р –/+ на пульте
дистанционного управления.
3
Описание кнопок и разьемов телевизора
11
4
26” / 32”
R
––
AUDIO
IN
L
VIDEO
IN
3
S-VIDEO
EXT3/SVHS3
2
6 7
EXT 4
Pr
.
5
AUDIO
R L
Pb Y
L
IN
1
R
HDMI
DVI
EXT 2 /SVHS2
EXT 1
(AUDIO IN)
AC in ~
8
9
10
37”
11
2
R
AUDIO
IN
L
VIDEO
3
IN
S-VIDEO
42”
4
EXT3/SVHS3
1
6
7
EXT 4
5
AUDIO
R L
Pr
Pb Y
L
IN
R
HDMI
DVI
EXT 2 /SVHS2
EXT 1
(AUDIO IN)
AC in ~
8
9
10
ПРИМЕЧАНИЕ: EXT3/SVHS3 доступны только для определенных моделей.
4
Описание кнопок и разьемов телевизора
1
ПИТАНИЕ (POWER) . : для включения или
8
Гнезда HDMI : для подключения декодеров
выключения телевизора.
телеканалов, DVD плеера/рекордера,
Примечание : Электропитание остается,
приемника/оборудования, работающего в
даже когда кнопка Питания выключена.
режиме высокой четкости
или персонального компьютера.
2
ГРОМКОСТЬ (VOLUME) –/+ : для
регулирования уровня звука.
9
Гнезда ЕХТ1 и ЕХТ2/SVHS2 : подключаются
к оборудованию подобно DVD плееру/
3
МЕНЮ (MENU) : для вызова и закрытия
рекордеру, видеомагнитофону, декодеру
меню. Клавиши PROGRAM –/+ могут быть
со скарт-соединением.
использованы для выбора пункта меню,
а клавиши VOLUME –/+ для введения и
регулирования величин выбранного пункта
Важно: для того, чтобы подсоединить
меню.
коробку декодера, используйте только
скарт EXT 1.
4
РОГРАММА (PROGRAM) –/+ : для выбора
программы.
5
Гнездо питания (POWER ) : Вставить вилку
10
Розетка телеантенны : Вставить
в розетку.
телеантенну в 75 Ω : розетку для
антенны.
6
DVI аудио вход : для соединения
оборудования HD (высокой четкости) или
11
Подключения сбоку (EXT3/SVHS3) : для
компьютера с выходом DVI.
подключения устройств, типа камеры.
Также позволяет подсоединить Ваши
7
Входы видео компонент/Аудио входы
наушники для комфортного прослушивания.
(EXT 4) : для подключения устройств,
таких как, DVD, декодера телевизионных
каналов, у которых есть несколько гнезд.
Подключить аудио входы телевизора к
выходам устройства с помощью входов
видео-компонент.
5
Клавиши пульта дистанционного управления
7
Активное управление (cм. стр. 14).
8
МЕНЮ
Для вызова меню и выхода из меню.
1
9
Курсоры
2
AUX
15
Эти 4 клавиши используются для выбора
3
и регулировки пунктов меню.
16
4
10
OK
17
Выбор подтверждается.
5
18
Громкость ( – VOL + )
11
6
Для регулирования уровня звука.
19
7
12
Предустановки изображения и
20
звука
8
Обеспечивает доступ к нескольким
предварительным настройкам изображения
9
и звука ( см. стр. 14 ).
10
Цифровые клавиши
13
раммам. Для двузначных номеров программ,
ввести вторую цифру до исчезновения
21
черточки.
11
14
Информация на экране
22
Для показа/удаления номера программы,
режим звука, оставшееся время у таймера
отключения и *индикатор силы сигнала.
12
15
Режим
Выбор между режимом ТВ, DVD и AUX
(смотрите «Дистанционное управление –
13
дополнительные функции на стр. 7).
16
Список программ
Для вывода на экран / удаленияс экрана
списка программ. Для выбора программы
14
23
используйте клавиши I i и клавишу .
для вывода ее на экран.
17
Картинка-в-картинке
Для показа окна PIP на экране ТВ (смотри
страницу 12 о том, как пользоваться
функцией PIP).
18
Звуковой режим
Позволяет усилить звук стереофонических
передач Stereo и Nicam Stereo в режиме
Мono или позволяет выбрать режим Dual
å
или Dual
»
. Индикатор Мono будет красным
1
Режим ожидания
в усиленном режиме.
Позволяет перевести телевизор в режим
19
Формат экрана ( смотрите стр. 13).
ожидания. Для включения телевизора
нажать на клавиши , –
20
DVD / AUX (смотри стр. 7).
или – Р + (– Программа +)
2
Неиспользуемая кнопка в режиме ТВ
21
Отключение звука
Нажмите для отключения или
3
DVD / AUX (смотри стр. 7).
восстановления звука.
4
Объемный звук
22
Выбор телевизионных программ (– P +)
Для включения / отключения эффекта
Для перехода к предыдущей или
окружающего объемного звучания. В
последующей программе. На несколько
стереофоническом режиме создается
секунд на экране появляется номер
впечатление, что громкоговорители
программы и звуковая настройка.
расположены друг от друга на больших
Для некоторых программ в нижней части
расстояниях. В моделях имеющих функцию
экрана появляется название программы.
Virtual Dolby Surround создается эффект
23
Предыдущая / Настоящая программа
тыловых громкоговорителей системы Dolby
Для доступа к предыдущей программе.
Surround Pro Logic.
5
Кнопки телетекста ( см. стр. 15)
6
AV
*
Индикатор уровня сигнала показывает
Для вывода списка источников для выбора
уровень сигнала передачи программы,
ТВ или периферийного оборудования,
которую Вы смотрите.
подключенного к входам EXT1, EXT2/SVHS2,
EXT3/SVHS3, EXT 4 или HDMI.
6
Кнопки пульта дистанционного управления
(дополнительные функции)
Дистанционное управление также позволяет вам управлять основными функциями некоторых
DVD-моделей фирмы Филипс.
ПРИМЕЧАНИЕ: Функции не существуют в DVD-R фирмы Филипс.
Нажмите на
, чтобы выбрать нужный режим: DVD или AUX.
Индикатор дистанционного управления зажигается, чтобы показать выбранный режим.
Он автоматически выключается после 20 секунд в режиме ожидания. Режим автоматически
возвращается в режим ТВ.
Следующие кнопки работают в зависимости от оборудования :
режим ожидания
пауза
быстрая перемотка назад
показ и выход из меню
стоп
выбор программы
воспроизведение
клавиши перехода и
быстрая перемотка вперед
регулировки, подтверждение
выбора
запись
–
цифровые кнопки
Быстрая настройка
При первом включении телевизора на экране
Важно: Для выхода или прерывания
появляется меню. Вам будет предложено
поиска до его завершения, нажмите
выбрать страну, а также язык меню.
кнопку. Если вы прервали поиск во время
автоматического сохранения, не все
Plug’n’Play
каналы будут сохранены. Для того, чтобы
автоматически сохранить все каналы, вам
необходимо призвести повторный поиск.
Country
Language
GB
English
ЗАМЕЧАНИЕ
Автоматическая Система Настройки (ATS)
каналов
Если передающая станция или кабельная
сеть передают сигнал автоматической
сортировки, тогда каналы будут правильно
пронумерованы. На этом настройка
заканчивается. В противном случае вы
ПРИМЕЧАНИЕЕ
должны использовать меню Сортировка для
Если меню не появилось, выполните установку
исправления нумерации каналов.
каналов методом автонaстpoйки
Автоматическая установка каналов (ACI)
( см. стр. 8 ). Если меню появилось, выполните
Если обнаружена кабельная система или
следующие шаги
телевизионный канал, который передает ACI,
1
Используйте кнопки Î ï на пульте управления,
появляется список каналов. Без сигнала ACI
чтоб выбрать вашу страну. Если в списке нет
каналы нумеруются по выбранному языку
вашей страны, выберите
и стране. Вы можете использовать меню
“. . . “ . Смотрите справочную таблицу стран,
Сортировка для перенумерации каналов.
доступных для выбора, на странице 24.
Некоторые передатчики и кабельные сети
передают свои собственные параметры
2
Используйте кнопку Æ для перехода
сортировки (область, язык, и т.д.). В таком
к языковому режиму и выберите Ваш
случае укажите свой выбор с помощью
язык с помощью кнопок Î ï.
кнопок
Î ï
и подтвердите его с помощью
3
Используйте кнопку Æ, чтоб начать поиск
кнопки
Æ
.
7
Сортировка каналов
1
4
Нажмите на кнопку На экране
Выберите номер канала, который вы
появится индикация Меню ТВ.
хотите двигать кнопками Î ï и нажмите
Меню ТВ
на Æ /
для входя в режим
Установить
сортировки (Стрелка сейчас указывает
Звук
налево).
Функции
Язык
Æ
•
0
Установить
Страна
Æ
• 1
5
Используйте кнопки Î ï для присвоения
Автонaстpoйka
Æ
• 2
каналу нового номера и подтвердите
Руч. Настр
Æ
• 3
Сортировка
Æ
• 4
кнопкой Í /
(Стрелка указывает
Æ
Имя
• 5
направо и сортировка закончена).
4
5
6
Повторите шаги
и
столько раз,
2
При помощи клавиши ï выберите меню
сколько имеется каналов, номера
Установить и клавишей Æ /
которых вам необходимо изменить.
ввойдите в меню Установить.
7
Для возвращения к предыдущему меню
3
При помощи клавиши ï выберите
нажмите на клавишу .
Сортировка и используя Æ /
8
Для выхода нажмите на .
ввойдите в режим сортировки.
Автоматическое сохранение
1
4
Нажмите на кнопку .
Используя ï выберите Страна, а затем
при помощи Í Æ выберите страну.
2
При помощи клавиши ï выберите
5
С помощью ï выберите
Автонa
стpo
й
ka
,
Установить и клавишей Æ /
а затем используя Æ
/
запустите
ввойдите в меню Установить
автоматический поиск каналов. Сохранятся
(Язык выделен).
все имеющиеся телевизионные каналы. Эта
Меню ТВ
процедура занимает несколько минут. На
Установить
дисплее виден процесс поиска и количество
Звук
найденных программ.
Язык
Æ
Функции
6
После завершения поиска, нажмите на
Страна
Æ
Установить
для выхода из меню.
Автонaстpoйka
Search
Руч. Настр
Æ
Важно: Для выхода из меню или
Æ
Сортировка
прерывания поиска во время
Имя
Æ
работы нажмите кнопку
.
Если вы прервали поиск АО время
3
Перед тем как автоматически сохранить
автоматического сохранения, то не все
каналы, выберите с помощью клавиш Í Æ
каналы будут сохранены. Для того, чтобы
*Язык.
автоматически сохранить все каналы вам
надо сделать повторный поиск.
* Выбор языка
Если вы по ошибке выбрали язык и не
– несколько раз нажмите на ï так, чтобы
понимаете на этом языке процедуру установки,
ЧЕТВЕРТЫЙ пункт телевизионного меню был
то выполните следующие шаги, чтобы вернуться
выделен.
назад к предпочтительному для вас языку:
– нажмите на Æ
/
для входа из меню
– нажмите на
для выхода из данного
Установить.
меню.
– нажмите на Í Æ для выбора предпочитаемого
вами языка (меню появится на выбранном
– нажмите на
для входа в
языке). Вы можете установить телеканалы
телевизионное меню.
автоматически.
8
Ручное сохранение
Это меню позволяет вводить в память
6
Поиск :
по одной программе.
Нажмите на кнопку
Æ
/
Поиск
1
Нажмите на кнопку .
начнется. После обнаружения какого-либо
2
При помощи клавиши
ï
выберите
канала поиск прекращается и появляется
индикация имени (если таковое имеется).
Установить и клавишей
Æ
/
Переходите к следующему этапу. Если
ввойдите в меню Установить.
вы знаете частоту желаемого канала,
3
При помощи клавиши
ï
выберите Руч.
наберите ее непосредственно с помощью
Hacтр и используя
Æ
/
ввойдите
кнопок
– .
в режим ручной сортировки.
7
Номер канала :
4
При помощи кнопок
Î ï
выбрать пункты
Введите номер, который вы желаете
для регулирования или активирования
присвоить каналу , с помощью
в меню Ручная Сортировка.
– или
Í
Æ
.
Меню ТВ
8
Точная. настр :
Руч. Hacтр
если качество приема
Звук
неудовлетворительно, настройте его
Характеристики
Система
Европа
с помощью кнопок
Í
Æ
.
Установить
Поиск
Æ
9
Запомнить :
Номер канала
Æ
Чтобы убедиться, что изменение
Точная. настр
Æ
сохранено нажмите кнопку
Æ
Сейчас
Запомнить
Æ
канал сохранен.
10
Для всех каналов, которые будут
5
Система : Используя
Í
Æ
выберите
сохранены, повторите шаги
6
–
9
.
Европа (автоматическое обнаружение*),
Франция (стандарт LL’), Соединенное
11
Для возвращения к предыдущему меню
Королевство (стандарт I), Западная
нажмите на клавишу
.
Европа (стандарт BG) или Восточная
12
Для выхода нажмите на .
Европа (стандарт DK).
* Кроме Франции (стандарт LL’), где
необходимо выбрать опцию
Франция.
Название канала
Если нужно, то можно дать имя телеканалу.
3
При помощи клавиши ï выберите Имя
и используя Æ /
ввойдите в режим
1
Нажмите на кнопку .
имени.
2
При помощи клавиши ï выберите
4
При помощи Î ï выберите канал,
Установить и клавишей Æ войдите в меню
который вы хотите назвать и при помощи
Установить.
кнопки Æ /
войдите в режим имени.
5
При помощи Î ï выберите буквы
Меню ТВ
(максимум 5 букв), используя Í Æ
Установить
двигайтесь по экрану для имени.
Звук
язык
Æ
6
Нажмите Í Æ / до тех пор, пока в
Характеристики
Страна
Æ
Установить
верхнем правом угле экрана не появится
Автонaстpoйka
Æ
имя.
Руч. Настр
Æ
Сортировка
Æ
7
Для выхода нажмите на .
Имя
Æ
8
9
Настройки изображения и звука
1
Описание настроек Изображения
Нажмите на кнопку .
Яркость : регулирует яркость изображения.
2
При помощи кнопок Î ï выберите
Цвет : регулирует насыщенность цвета.
Изображение или Звук.
Контраст : регулирует соотношение между
3
При помощи кнопок Í Æ / войдите
светлыми и темными тонами.
в меню Изображение или Звук.
Четкость : регулирует четкость изображения.
Меню ТВ
Температура цвета : регулирует цветовую
передачу :
Звук
Прохладный (голубее), Нормальный
Яркость
39
Χараκтерист
(сбалансированный) или Теплый (краснее).
Цвет
Установить
Запомнить : служит для сохранения
Контраст
в памяти настроек изображения.
Четкость
Цветотепл
Описание настроек Звука
Запомнить
Эквалайзер : настройка тембра звука
( от баса: 120 Гц до высоких : 10 Гц).
Меню ТВ
Баланс : служит для настройки баланса
Звук
звука между левым и правым динамиками.
Звук
Разн Γром : позволяет скомпенсировать
Эквалайзер
Æ
• 120 Гц
Χараκтерист
различия в громкости между разными
Установить
Баланс
Æ
• 500 Гц
каналами или звуковыми сигналами,
Разн Γром
Æ
• 1500 Hz
поступающими с разных внешних устройств
Oгpaн. Звyka
Æ
• 5 KГц
ЕХТ. Примечание : Программы 0 – 40 имеют
Βирт. Долби
Æ
• 10 KГц
индивидуальную установку громкости
, а
Запомнить
Æ
программа 41 и выше обладают общими
установками.
4
Oгpaн. звyкa (Автоматический регулятор
При помощи Î ï выберите установки
громкости) :
Изображение или Звук и используя Í Æ
функция автоматической регулировки
отрегулируйте их.
громкости, позволяющая подавлять
внезапное увеличениегромкости, особенно
5
При помощи кнопок Î ï выберите
при смене каналов или трансляции рекламы.
Запомнить.
Βирт. Долби : Для включения / отключения
6
Чтобы убедиться, что изменение
эффекта окружающего объемного звучания.
сохранено нажмите кнопку
Æ
Сейчас
Вы также можете перейти к этим
канал сохранен.
настройкам с помощью кнопок.
.
7
Для возвращения к предыдущему меню
Запомнить : служит для сохранения
в памяти настройки звука.
нажмите на клавишу
.
8
Для выхода из меню нажмите на .
10
Использование функций Контраст+ и NR (Уменьшение шума)
Определение установочных данных
1
Нажмите на кнопку .
функции
2
При помощи клавиши ï выберите
Контраст+ :
Χaрaκтерист. и клавишей Æ /
– оптимизация общего контраста
войдите в меню Χaрaκтерист.
изображения для улучшения просмотра
изображения.
3
Для выбора Контраст+ или NR
– для активации функции выбрать опцию
(Уменьшение шума) пользуйтесь
On (Вкл).
клавишами Î ï , а опцию On (Вкл) или
Off (Выкл) выберите кнопками Í Æ
NR (Уменьшение шума) :
4
Для возвращения к предыдущему меню
– улучшает изображение «с шумом»
нажмите на клавишу .
(маленькие точки на картине), которое
появляется из-за слабой передачи сигнала.
5
Для выхода из меню нажмите на .
– выбрать On (Вкл) для запуска функции.
Функция ״Таймер״
Спать: служит для выбора периода
Это меню позволяет использовать телевизор
времени, по истечени которого телевизор
в качестве будильника.
автоматически переходит
1
в режим ожидания.
Нажмите кнопку .
Время: введите текущее время.
Примечание: время обновляется
2
При помощи клавиши ï выберите
автоматически после включения сетевым
Χaрaκтерист. и клавишей Æ /
выключателем посредством телетекста
войдите в меню Таймер.
программы 1. Если режим телетекста в
этом канале не установлен, точное время
выставляться не будет.
3
Используйте Î ï для доступа к
Время нач.: введите время начала.
установкам и Í, Æ, Î, ï или
Время
оконч: введите время перехода в
для выбора и регулирования установки
режим ожидания.
Номер канала: ввеите номер канла,
который вы желаете использовать в качестве
будильника.
Меню ТВ
Таймер
Активизир.: вы можете установить:
Зеук
Спать
• Однократно для однократного
Характерист.
Время
10.56
Установнть
включения будильника,
Время Нач.
Время Оконч.
• Ежедневно для ежедневного
Номер Канала
включения будильика,
Активизир.
• Откл. для отключения будильника.
4
Нажмите на ь для перевода телевизора
в режим ожидания. Он включится
автоматически в запрограммированное
время.
Если вы оставите телевизор
включенным, онпросто переключится
на другую программу в установленное
время (и перейдет в режим ожидания
при наступлении времени, указанного
в строке Время оконч.
11
Использование функции PIP (картинка-в-картинке)
Функция PIP (картинка-в-картинке) позволяет
(
Для выбора элементов меню PIP
вам вызвать PIP-экран ПК (персонального
пользуйтесь
Î ï
.
компьютера) или HD-оборудования, во время
§
Пользуйтесь клавишами
Í
Æ Î ï
для
просмотра ТВ программы.
выбора элементов меню PIP, для
изменений их значений или опций.
ВАЖНО
è
Для выхода из PIP-экрана выберите
размер PIP, а затем выберите Off (Выкл).
Для вызова PIP-экрана компьютера
нужно осуществить следующее:
Определения элементов PIP
Вход HDMI ДОЛЖЕН быть подключен к
выходу DVI компьютера. Используйте
переходный кабель от HDMI к DVI.
Размер PIP : Для выбора размера PIP
Для вызова PIP-экрана HD-оборудовании
(Выкл., маленький, средний,
нужно осуществить
следующее:
большой и поперечный)
Горизонтальный сдвиг : Сдвинуть PIP-экран
Вход HDMI ДОЛЖЕН быть подключен к
горизонтально слева направо и
выходу HDMI HD-оборудования.
наоборот.
Вертикальный сдвиг : Сдвинуть PIP-экран
вертикально сверху вниз и
наоборот.
Вход в PIP-экран через меню PIP
&
Для показа основного меню нажмите
на
.
Вход в PIP-экран через меню PIP
é
При помощи кнопки
Î ï
выберите
Χaрaκтерист., а клавишей
Æ
/
Примечание: Это возможно, когда обнаружен
войдите в меню Χaрaκтерист.
PIP-сигнал.
“
Используя клавиши
Î ï
выберите PIP.
&
Нажмите кнопку на
пульте
управления для отображения PIP-
Меню ТВ
экрана. На экране телевизора появится
Χараκтерист.
небольшой PIP-экран.
Звук
Timer
Æ
• Размер PIP
Χараκтерист.
é
Нажав на
второй раз вы измените
Æ
Установить
Контраст+
• Horizontal
маленький PIP-экран на средний PIP-
NR
Æ
• Vertical
экран.
PIP
Æ
• HDMI
Mode Selection
Æ
“
Нажав на
третий раз вы измените
средний размер PIP-экрана на большой
размер.
‘
Используя клавишу
Æ
key to enter PIP
menu.
‘
Нажав на
четвертый раз вы
измените большой размер PIP-экрана
на поперечный экран (на одной стороне
PIP-экран, а на другой – PIP-экран).
PIP
Размер PIP
Æ
Off
(
Нажав на
пятый раз вы выйдите
Горизонтальный
Æ
из режима PIP-экрана.
сдвиг
Вертикальный
Æ
сдвиг
12
Форматы экрана
Изображение, которое вы получаете, может быть передано в формате 16:9 (широкий экран)
или 4:3 (традиционный экран). При изображении 4:3 на экране иногда бывают черные полосы
на левой и правой стороне экрана. Эта функция позволяет вам оптимизировать изображение
на экране.
Если ваш телевизор обладает экраном 16:9
Нажмите на клавишу
(или Í Æ) для выбора различных режимов. Этот телевизор также
оборудован системой автоматического переключения, которая выбирает правильный формат
для экрана, расшифровывая специфические сигналы, которые передаются с программами.
4:3
Изображение воспроизведено в формате 4:3 и черная полоса
появляется с каждой стороны изображения.
Увеличенние 14:9
Изображение увеличено до формата 14:9, тонкая черная полоса
остается по обе стороны изображения.
Увеличение 16:9
Изображение увеличено до формата 16:9. Этот режим
рекомендуется для получения изображения с с черными полосами
снизу и сверху ( формат «почтовый ящик»).
Увел. Cубтитр
Этот режим позволяет
вывести изображение 4:3 на весь экран,
вместе с субтитрами.
Супер.Ш
Этот режим позволяет вывести изображение 4:3 на весь экран,
расширяя его с обеих сторон.
Широкоэкранный
Этот режим позволяет восстановить нормальные пропорции
изображений, транслируемых в формате 16:9.
Примечание: Если ваше изображение находится в формате 4:3,
то оно будет расширено в горизонтальной плоскости.
13
Использование функции «разумного» изображения и звука
Функция «разумного звука» предоставляет
Определение установок «разумного
вам возможность выбрать 4 установки звука,
Hacыщ. : Блестящее и четкое
а именно: Kино, Музыка, Peчь и .Пepcoнaл.
изображение пригодное
Нажимая несколько раз на выберите нужный
для яркой среды и для
вам режим.
использования при
демонстрировании качества
ТВ от хороших источников.
Нажимая несколько раз на
выберите
нужный вам режим изображения.
Естествен. : Рекомендуемый режим для
жилых помещений и средних
сигналов.
Mяrкий : Предназначено для сигналов
плохого качества. Подходит
для просмотра в жилой
или
комнате.
Мультимедиa : Наилучшее для показа в
магазине и для демонстрации
сигналов плохого качества.
Также наилучший режим для
графических аппликаций.
Пepcoнaл : Настройка изображения
выполняется по вашему вкусу.
Функция «разумного звука » предоставляет
Определение установок «разумного звука»
вам возможность выбрать 4 установки звука,
Kино : Подчеркивает торжественность
а именно: Kино, Музыка, Peчь и Πepcoнaл.
происходящего (подъем верхних
звуковых частот и баса)
Нажимая несколько раз на, выберите нужный
Музыка : Подчеркивает низкие тона
вам режим.
(басовые частоты).
Peчь :
Подчеркивает высокий тон
(высокие частоты).
пepcoнaл: Настройка звука выполняется по
вашему вкусу.
ПРИМЕЧАНИЕ : Индивидуальная установка
или
устанавливается при использовании меню
Изображение/Звук в главном меню. Только
эта настройка из настроек Разумного
Изображения/Звука может быть измененна.
Все остальные настройки устанавливаются
на заводе-изготовителе.или
Использование функции Активного контроля
Функция Активного контроля автоматически
é
SДля запуска функции Активного
регулирует настройки картинки так, чтобы ее
контроля выберите «Активный контроль
качество не зависело от условий сигнала.
включен»
&
Нажав несколько раз на можно
“
Для отключения функции Активного
переключаться с опции «Активный
контроля выбрать «Активный контроль
контроль выключен» на «Активный
выключен».
контроль включен».
Активный контроль выключен
Активный контроль включен
14
Телетекст
Телетекст представляет собой систему распространения информации, передаваемой по некоторым
каналам, которую можно читать как газету. В этой системе предусмотрена также функция субтитров
для людей, имеющих дефекты слуха или не знающих языка, на котором ведется передача
(кабельные сети, каналы системы спутникого телевещания и т.д.).
1
Вызов телетекста
С помощью этой кнопки можно включить или
выключить показ телетекста. Вместе со списком
элементов, в которые можно войти, появится
краткое изложение. Каждому элементу соответствует
AUX
трехзначный номер страницы. Если выбранный
3
канал не имеет телетекста, будет показана
индикация 100 и экран останется белым. Выйдите
6
из телетекста и выберите другой канал.
5
Выбор страницы
Введите требуемый номер страницы с помощью кнопок
2
0-9 или P –/+ Например: для страницы 120 наберите
1
120. Номер появится в левом верхнем углу экрана.
Когда страница будет на экране, счетчик поиска
страниц остановится. Повторите эту процедуру для
просмотра другой страницы. Если счетчик продолжает
работать, это означает, что страница
2
не передается.
Прямой доступ к
В нижней части экрана отображаются окрашенные
3
рубрикам
зоны. Доступ к соответствующим рубрикам или
2
страницам осуществляется при помощи 4 цветных
кнопок. Окрашенные зоны мигают, пока рубрика
или страница не будут выведены на экран.
Позволяет вернуться в оглавление (обычно это
4
Оглавление
4
страница 100).
5
Показ
Некоторые страницы имеют свои подстраницы,
полстраницы
которые автоматически меняют друг друга. Эта
кнопка позволяет остановить
или возобновить
прокручивание подстраниц. При этом в верхней
левой части появится индикация
.
Двойная страница
Активная страница представлена слева, а
6
телетекста
следующая – справа. Нажмите на кнопку
, если
вы хотите зафиксировать какую-либо страницу
(например, оглавление). Правая страница
AUX
становится активной. Для возврата в нормальный
режим нажмите на кнопку
.
9
Скрытая
7
Служит для того, чтобы скрытая информация была
информация
7
на экране или исчезла с экрана ( решения для игр ).
9
8
Увеличение
Это позволяет вам вывести верхнюю часть или
страницы
нижнюю часть страницы. При повторном нажатии
страница вернется к нормальному размеру.
8
9
Предпочитаемые
Для каналов, передающих телетекст (0-40),
страницы
существует возможность ввести в память 4
2
предпочитаемых вами страницы, к которым
можно будет обращаться с помощью цветных
клавиш (красной, зеленой, желтой, синей). Эти
предпочитаемые страницы будут по умолчанию
9
выбираться каждый
раз из телетекста.
1. Нажмите на кнопку
для перехода
в режим предпочитаемых страниц.
9
2. Используя введите номер
страницы телетекста, которую вы желаете
ввести в память как предпочитаемую страницу.
3. Нажмите и держите клавишу выбранного вами
цвета около 5 секунд. Страница сохранена.
4. Повторите шаги 2 и 3 для других цветных кнопок.
5. Для выхода из режима предпочитаемых страниц
нажмите на .
6. Для выхода из режима телетекста нажмите
дважды на .
ПРИМЕЧАНИЕ : Для очистки избранныхстраниц
нажмите и удерживайте кнопку около
5 секунд.
15
Использование режима компьютерного монитора
Ваш телевизор используется в качестве
Описание фунций
компьютерного монитора.
Формат:
ВАЖНО
– Выбрать между полноекранним
Для работы телевизора в качестве
изображением и естественным
компьютерного монитора должны быть
форматом экрана ПК.
выполнены следующие шаги:
PIP (картинка-в картинке) :
1
Вход HDMI ДОЛЖЕН быть подключен
– Показывает PIP-экран для просмотра
к выходу DVI компьютера. Для
ТВ программ одновременно.
подключения пользуйтесь переходным
кабелем от HDMI к DVI.
Использование PIP функции
2
Для получения Списка Источников
Функция PIP (картинка-в-картинке) позволяет
нажмите на и кнопкой I i выберите
вам вызвать PIP-экран ТВ программы, когда
HDMI.
3
вы в ПК режиме.
При помощи Æ / переключитесь на
выбранный источник.
ВАЖНО
Источник
Для вызова PIP-экрана ТВ программы нужно
осуществить следующее:
TV
Æ
Источник
EXT.1
EXT.2 / SVHS2
Вход HDMI-1 или HDMI-2 ДОЛЖЕН быть
EXT.3 / SVHS3
TV
EXT.1
подключен к выходу DVI компьютера.
EXT.4
EXT.2 / SVHS2
HDMI
Для подключения пользуйтесь переходным
EXT.3 / SVHS3
EXT.4
кабелем от HDMI к DVI.
HDMI
Æ
Элементы меню PIP: Размер PIP,
Горизонтальный и вертикальные сдвиги
работают абсолютно также как и при вызове
PIP-экрана в режиме ТВ.
Использование меню ПК
Для описания элементов меню PIP и его
Нажмите кнопку для вывода меню
работы обратитесь к разделу
ПК.
«Использование функции PIP (картинка-в-
Используйте Î ï для доступа к
картинке)» на странице 12.
установкам и Í Æ для выбора и
регулирования установки (установки
автоматически сохраняются):
Поддерживаемые резолюции ПК
Описание установок Изображения
640 x 480, 60 Hz 1024 x 768, 60 Hz
640 x 480, 67 Hz 1024 x 768, 70 Hz
Яркость / Контраст:
640 x 480, 72 Hz 1024 x 768, 75 Hz
– Регулировка яркости и контраста.
640 x 480, 75 Hz
Цвет:
800 x 600, 56 Hz
– Изменение оттенков цвета : Холодный
800 x 600, 60 Hz
800 x 600, 72 Hz
(с голубым оттенком), Нормальный
800 x 600, 75 Hz
(сбалансированный) или Теплый
(с красным оттенком).
Выбор аудио :
– Выбор звука воспроизводимого в ТВ
( ПК или ТВ).
16
Использование телевизора в режиме HD (высокая четкость)
Режим HD
Функции в режиме HD
Таймер: Функции таймера отключения
Режим HD (высокой четкости) позволяет вам
и таймера аналогичны функция таймера
иметь более яркое и четкое изображение при
отключения и таймера на телевизоре и
использовании приемника/оборудования HD,
работают точно так же (см. стр. 11).
которое позволяет передавать программы
высокой четкости.
PIP: Отображение экрана PIP для
одновременного просмотра телевизионных
ВАЖНО
программ.
Для работы ТВ в режиме HD должны быть
Элементы меню PIP: Размер PIP, положение по
сделаны следующие шаги:
горизонтали и вертикали настраиваются
&
Вход HDMI ДОЛЖЕН быть подключен
точно также, как при вызове экрана PIP в
к HDMI/DVI выходу на приемнике/
режиме телевизора. Описание элементов
оборудовании HD. Если подключен DVI,
меню PIP, а
также принципов его работы см. в
то используйте адаптер HDSMI в DVI. Для
разделе “Использование функции PIP (картинка
более подробной информации смотрите
в картинке)” на стр. 12.
Руководство по подключению.
* ÉopËÁ.c
дв
Ër
: Настройка положения
é
Для получения Списка Источников
изображения по горизонтали.
нажмите на
и клавишей
Î ï
выберите HDMI.
* PeÊËÏ Ç˚·opa
: При подключении
"
При помощи
Æ
/
переключитесь на
компьютера к оборудованию HD,
поддерживающему разрешения 480p, 576p или
выбранный источник.
720p, будет выделен пункт
“PeÊËÏ Ç˚·opa”
Источник
в меню
“XapaÍÚepËcÚ.”
. Это позволит выбрать
Источник
режим ПК или HD. Если оно не поддерживает
TV
Æ
EXT.1
разрешения 480p, 576p или 720p, доступ к этой
TV
EXT.2 / SVHS2
EXT.1
функции невозможен.
EXT.3/ SVHS3
EXT.2 / SVHS2
EXT.4
EXT.3 / SVHS3
XapaÍÚepËcÚ.
HDMI
EXT.4
HDMI
Æ
TaÈÏep
Æ
KÓÌÚpacÚ+
NR
PIP
Æ
ÉopËÁ.cÑÇËr
Æ
Использование меню HD
PeÊËÏ Ç˚·opa
Æ
HD
&
Для показа меню HD нажмите на .
При помощи
Î ï
войдите в установки
Поддерживается формат HD
и кнопкой
Í
Æ
/
выберите или
измените установки.
480p 720p
576p 1080i
Меню установки HD
ПРМЕЧАНИЕ: Вы не можете войти в Установить
в меню HD. В меню HD НЕТ функции
Установить.
ПРИМЕЧАНИЕ
Установки изображения и звука в режиме HD
Для более подробной информации
F-Функции установки изображения и звука в
о подключении к HD-аппаратуре
режиме HD аналогичны установкам изображения
смотрите РУКОВОДСТВО ПО
и звука в режиме ТВ и работают абсолютно
также как настройки изображения
ПОДКЛЮЧЕНИЮ.
и звука
в режиме ТВ (смотрите стр. 10).
Ваш телевизор Philips является HDMI-совместимым. Если качество изображения будет
неудовлетворительным, установите стандартное разрешение видео для используемого
устройства (проигрывателя DVD, кабельной приставки и т. п.). Например, для проигрывателя
DVD выберите 480P, 576p, 720p или 1080i. Для ПК выберите 640 x 480, 800 x 600 или 1024
x 768. Если неполадка не будет устранена, обратитесь к руководству пользователя ПК за
информацией о программных обновлениях видеокарты.
Обратите внимание на то, что это не является дефектом телевизора.
17
Подключение периферийного оборудования
Подключить питание и антенну/кабель
ИЛИ
ИЛИ
1
Выполните соединения, как показано на
Сетевой шнур
Шнур
рисунке.
Антенна/Кабель
для плазменного
электропитания
2
После подсоединения всех кабелей или
экрана
LCD
устройств, подключитесь к электропитанию
и включите ваш телевизор.
Плазменный
AC in
LCD
К розетке
ТВ
TV
в стене
ПРЕДУПРЕЖДЕНИЕ:
Это аппаратура
Класса 1. Она должна
быть подключена к
Антенна
сетевой розетке с
: 75 Ω
К розетке
К розетке
защитным заземлением.
в стене
в стене
EXT 4
AUDIO
R L
Pr
Pb Y
L
IN
R
HDMI
DVI
EXT 2 /SVHS2
EXT 1
(AUDIO IN)
Разъемы внизу телевизора
Подключить ваш кабельный или
спутниковый декодер
3
Нажмите кнопку AV на пульте
1
Выполните соединения, как показано на
дистанционного управления для
рисунке.
получения списка Источника. При
2
После подсоединения всех кабелей или
помощи ï выберите HDMI.
устройств, подключитесь к электропитанию
При помощи кнопки Æ/
и включите ваш телевизор.
подтвердите выбор.
Источник
TV
Æ
Разъемы устройств
EXT1
Æ
приведены только для
EXT2 / SVHS2
Æ
справки. Разъемы ваших
EXT3 / SVHS3
Æ
К розетке
EXT 4
Æ
в стене
устройств могут обозначаться
HDMI
Æ
по другому и находиться в
других местах.
Декодер телеканалов
Антенна/Кабель
K TB
ИЛИ
K TB
Антенна/Кабель
К розетке
в стене
EXT 4
EXT 4
AUDIO
R L
Pr
Pb Y
AUDIO
R L
Pr
Pb Y
L
IN
L
IN
R
R
HDMI
HDMI
DVI
EXT 2 /SVHS2
EXT 1
DVI
EXT 2 /SVHS2
EXT 1
(AUDIO IN)
(AUDIO IN)
Разъемы внизу телевизора
Разъемы внизу телевизора
18
Подключение периферийного оборудования
Подключить ваш DVD рекордер/плеер
1
Выполните соединения, как показано на
3
Нажмите кнопку AV на пульте
рисунке.
дистанционного управления для
получения списка Источника. При
2
После подсоединения всех кабелей или
помощи ï выберите HDMI или EXT 1.
устройств, подключитесь к электропитанию
и включите ваш телевизор.
При помощи кнопки Æ/
подтвердите выбор.
Источник
TV
Æ
Разъемы внизу телевизора
EXT1
Æ
EXT2 / SVHS2
Æ
EXT 4
EXT3 / SVHS3
Æ
AUDIO
R L
Pr
Pb Y
L
IN
EXT 4
Æ
HDMI
Æ
R
HDMI
DVI
EXT 2 /SVHS2
EXT 1
(AUDIO IN)
ИЛИ
Источник
К розетке
TV
Æ
в стене
Для DVD записи
EXT1
Æ
установите это
EXT2 / SVHS2
Æ
Для DVD записи
подключение
EXT3 / SVHS3
Æ
установите это
EXT 4
Æ
подключение
HDMI
Æ
Антенна/Кабель
K TB
Разъемы устройств приведены только для
K TB
справки. Разъемы ваших устройств могут
DVD / DVD-R
обозначаться по другому и находиться в
других местах. Для более подробной
информации о подключении DVD
рекордера/плеера смотрите в руководстве
по DVD.
ИЛИ
Для DVD записи
установите это
1
Выполните соединения, как показано на
подключение
рисунке.
2
После подсоединения всех кабелей или
DVD / DVD-R
устройств, подключитесь к электропитанию
и включите ваш телевизор.
AV
Pr/R/V
Pb/B/U Y/G
OUT
3
Нажмите кнопку AV на пульте
дистанционного управления для
IN
получения списка Источника. При
помощи ï выберите EXT 4. При помощи
кнопки Æ/
подтвердите выбор.
К розетке
в стене
K TB
Источник
EXT 4
TV
Æ
AUDIO
R L
Pr
Pb Y
L
IN
EXT1
Æ
EXT2 / SVHS2
Æ
AV / SVHS3
Æ
R
HDMI
EXT 4
Æ
HDMI
Æ
DVI
EXT 2 /SVHS2
EXT 1
(AUDIO IN)
Декодер телеканалов
19
Подключение периферийного оборудования
Подключить ваш видеомагнитофон
1
Выполните соединения, как показано на
3
Нажмите кнопку AV на пульте
рисунке.
дистанционного управления для
получения списка Источника. При помощи
2
После подсоединения всех кабелей или
ï выберите EXT 1 или EXT 4 /SVHS2.
устройств, подключитесь к электропитанию
и включите ваш телевизор.
При помощи кнопки Æ/
подтвердите
выбор.
К розетке
в стене
Декодер телеканалов
EXT 4
VCR
AUDIO
R L
Pr
Pb Y
L
IN
Антенна/Кабель
R
HDMI
K TB
DVI
EXT 2 /SVHS2
EXT 1
(AUDIO IN)
Разъемы устройств приведены только для
Важно: для того, чтобы подсоединить
справки. Разъемы ваших устройств могут
коробку декодера, используйте только
обозначаться по другому и находиться в
скарт EXT 1.
других местах.
ИЛИ
1
Выполните соединения, как показано на
3
Нажмите кнопку AV на пульте
рисунке.
дистанционного управления для
получения списка Источника. При помощи
2
После подсоединения всех кабелей или
устройств, подключитесь к электропитанию
ï выберите EXT 3 /SVHS3. При помощи
и включите ваш телевизор.
кнопки Æ/
подтвердите выбор.
ПРИМЕЧАНИЕ: EXT3/SVHS3 доступны
только для определенных моделей.
Декодер телеканалов
Источник
EXT 4
AUDIO
R L
Pr
Pb Y
L
TV
Æ
IN
EXT1
Æ
R
EXT2 / SVHS2
Æ
HDMI
EXT3 / SVHS3
Æ
EXT 4
Æ
DVI
EXT 2 /SVHS2
EXT 1
HDMI
Æ
(AUDIO IN)
K TB
R
AUDIO
IN
Боковые
L
разъемы
VIDEO
телевизора
IN
S-VIDEO
K TB
VIDEO L AUDIO R
VCR
Антенна/Кабель
К розетке
в стене
20
Подключение периферийного оборудования
Подключить ваш ПК (персональный компьютер)
1
Выполните соединения, как показано на
3
Нажмите кнопку AV на пульте
рисунке.
дистанционного управления для
получения списка Источника. При помощи
2
После подсоединения всех кабелей или
устройств, подключитесь к электропитанию
ï выберите HDMI. При помощи кнопки
и включите ваш телевизор.
Æ/
подтвердите выбор.
Источник
TV
Æ
EXT1
Æ
EXT2 / SVHS2
Æ
Разъемы
EXT3 / SVHS3
Æ
компьютера
EXT 4
Æ
Audio
Out
HDMI
Æ
Разъемы устройств приведены
Декодер телеканалов
только для справки. Разъемы
ваших устройств могут
EXT 4
обозначаться по другому и
AUDIO
R L
Pr
Pb Y
L
IN
находиться в других местах.
R
HDMI
Примечание: Подключение
компьютера возможно только через
DVI
EXT 2 /SVHS2
EXT 1
разъем HDMI/DVI. Соединение VGA
(AUDIO IN)
не поддерживается.
Подключить вашу приставку для игр/камеру
1
Выполните соединения, как показано на
3
Нажмите кнопку AV на пульте
рисунке.
дистанционного управления для
получения списка Источника. При помощи
2
После подсоединения всех кабелей или
устройств, подключитесь к электропитанию
ï выберите EXT 3 /SVHS3. При помощи
и включите ваш телевизор.
кнопки Æ/
подтвердите выбор.
ПРИМЕЧАНИЕ: EXT3/SVHS3 доступны
только для определенных моделей.
Боковые разъемы
Разъемы
телевизора
устройства
Боковые разъемы
Разъемы
телевизора
устройства
R
R
AUDIO
AUDIO
ИЛИ
IN
R
R
L
L
AUDIO
AUDIO
IN
VIDEO
VIDEO
L
L
IN
VIDEO
VIDEO
IN
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
Пользуйтесь левым (белым)
аудио только для моно-звука
Пользуйтесь левым (белым)
аудио только для моно-звука
Подключить ваши наушники
1
Для вашего личного удобства подключите
наушники к разъему для наушников в
телевизоре.Сейчас звук можно услышать
R
только через наушники. Через звуковые
AUDIO
колонки телевизора звука не будет (только
IN
L
для 26/32”).
Боковые разъемы
VIDEO
2
Модели 37”/42”: для выключения
IN
телевизора
громкоговорителей телевизора нажмите
на пульте дистанционного управления
S-VIDEO
кнопку MUTE
(ВЫКЛЮЧИТЬ ЗВУК).
21
Советы по устранению неисправностей
Ниже приведен список признаков, с которыми Вы можете столкнуться при работе телевизора.
Перед тем, как обратиться к службе обслуживания, проверьте этот список.
Признак Возможная причина Что вы должны сделать
Нет изображения • Источник питания • Проверьте включен ли кабель электропитания
на экране неисправен в розетку. Если нет напряжения выньте вилку.
• Питание ТВ не включено Подождите 60 секунд и втавьте вилку в
розетку снова. Включите снова ТВ.
• Нажмите на пульте дистанционного
управления клавишу
.
Плохой прием • Неиспралено • Проверить соединение антенны с задней
(снежное изображение подключение антенны стороны ТВ.
и шум) • Слабый сигнал • Попытайтесь вручную отрегулировать
• Неправильная изображение (смотрите стр. 8)
ТВ система • Выбрали ли вы правильную систему ТВ?
(смотри стр. 8).
Нет изображения • Антенна и кабель • Проверьте, подключены ли кабели
евроконнектора или антенна.
• Выбран неправильный • Проверьте, правильно ли выбран источник.
источник Нажмите для входа в Список источников
и выберите правильный источник.
На некоторых • Неправильная ТВ • Проверьте правильно ли выбрана ТВ система
каналах нет звука система (смотри стр. 8)
Нет звука • Нулевой уровень звука • Попробуйте увеличить громкость.
• Звук отключен
• Проверьте, что звук не отключен.
• Направьте пульт дистанционного управления
прямо на сенсор передней панели ТВ.
• Подключены наушники. • Отсоединить наушники (только для 26/32”)
Накладка звука • Бытовые • Попробуйте отключить какой-нибудь
электроприборы электроприбор,
например, работающую сушилку
волос, пылесос.
Невозможно понять • Случайно выбран • нажмите на
для выхода из данного меню.
язык на экране во ошибочный язык Нажмите на
для входа в главное меню.
время установки Кнопкой ï выберите четвертый пункт основного
понять язык на экране меню. Пользуйтесь Æ /
для входа на
вр время установки следующий уровень меню и Î ï для выбора
правильного языка. Нажмите на кнопку Æ /
для подтверждения выбора.
ТВ не реагирует на • Ошибочная полярность • Проверьте полярность батареек.
дистанционное батареек • Попробуйте заменить батарейки.
управление • Батарейки разряжены
Случайное появление • Характерная черта • Этот симптом не является проблемой.
на экране красных, для жидкости Жидкокристаллическая панель построена
голубых, зеленых с помощью технологии очень большой точности,
и черных
пятен. которая показывает тонкие детали изображения.
Иногда несколько неактивных пикселей могут
появится на экране в качестве фиксированных
красных, синих, зеленых и черных точек.
Заметте, что это не влияет на качество работы
телевизора.
Скачущее или • * Нарушено • Шум виден, если нарушается распознавание
дрожащее распознавание *HDCP у подключенного цифрового устройства
в HD HDCP (см. Словарь) (DVD плейера или игровой приставки). Проверьте
режиме руководство пользователя вашего цифрового
оборудования, которое подключается.
• Используйте стандартный кабель HDMI к DVI.
Нет звука или • Телевизор в режиме • Нажмите на пульте дистанционного
изображения, а на ожидания управления клавишу
.
передней панели
горит красная
лампочка
22
Советы по устранению неисправностей
Симптом Возможная причина Что вы должны сделать
Нет доступа • В режиме AV, •
Нажмите кнопку AV и выберите телевизонный
к установочному EXTERNAL или HD.
режим. Теперь вы имеете доступ к установочному
меню меню с помощью кнопок меню.
Режимы ПК не • Неправильные • Проверить правильность подключений.
работают подключения (смотрите "Использование вашего телевизора
в качестве монитора компьютера" на стр. 16).
• Выбран неправильный • Проверьте, правильно ли выбран источник.
источник Нажмите для входа в Список источникови
источникови выберите правильный источник.
и выбрать правильный источник.
•
Ошибочная резолюция
•
Проверьте, сконфигурирован ли ваш компьютер
у дисплея
на совместимую резолюцию дисплея. (смотрите
"Использование вашего телевизора в качестве
• Ошибочная настройка
монитора компьютера" на стр. 16).
ПКграфическая карта • Проверьте графическую карту ПК.
Цвет S-видео • Ошибочное • Проверьте правильно ли подключен кабель
становится слабым обнаружение сигнала электропитания
•
Нажмите кнопку P + на пульте управления для
для переключения канала вверх, и кнопку P -
для переключения канала вниз
Черная полоса •
Очень быстрая частота
•
Измените частоту обновления кадра ПК на 60 Гц.
сверху и снизу
обновления кадра
экрана в режиме ПК
Глоссарий
DVI DVI (Digital Visual Interface): Стандарт цифрового
HDMI (High-Definition Multimedia Interface) :
Интерфейса, разработаний Digital Display Working
Предоставляет несжатый, цифровой аудио/видео
Group (DDWG) для преобразования аналоговых
интерфейс между телевизором и какой-либо
сигналов в цифровые для использования как
HDMI-оборудованной аудио/видео компонентой,
аналоговых, так и цифровых форм отображения
такой как компьютерная приставка, DVD-плейер
сигнала.
и A|V приемник. HDMI поддерживает расширенное
видео или видео с высокой четкостью плюс
VGA (Video Graphics Array) : общий графический
двухканальное цифровое аудио.
стандарт дисплея для ПК.
Система : Телевизионное изображение передается
RGB сигналы : Это три видео сигнала, Красный,
по-разному в разных странах. Вот несколько
Зеленый и Синий, которые формируют изображение.
стандартов: BG, DK, I, и LL’. Настройка Системы (стр.
Использование этих сигналов улучшает качество
8) используется для выбора различных стандартов.
изображения.
Необходимо отличать ее от кодирования цветов PAL
S-VHS сигналы : Это
два отдельных видеосигнала
или SECAM. PAL используется в большинстве стран
Y/C, соответствующих стандартам записи S-VHS и
Европы, SECAM во Франции, в России и в большинстве
Hi-8. Сигналы яркости Y (черный и белый) и цвета
африканских стран. США и Япония используют
С (цветной) записываются на пленке отдельно.
другую систему - NTSC.
Это дает более высокое качество изображения,
HDCP (High-bandwidth Digital-Content Protection):
чем видеостандарт (VHS и 8 мм ), где сигналы Y/C
HDCP кодирует передачу цифровой информации
смешиваются и образуют один видео сигнал.
между видео источником или передатчиком, таким
Звук NICAM :Техника, позволяющая передачу звука
как компьютер, DVD-плейер или компьютерная
цифрового качества.
приставка, и цифровым дисплеем или приемником,
16:9 : Это соотношение между
длиной и высотой
таким как монитор, телевизор или проектор.
экрана. Телевизоры с широким экраном имеют
соотношение 16/9, а с традиционным экраном – 4/3.
23
Спецификация
26PF3xxx 32PF3xxx 37PF3xxx 42PF3xxx
Размер панели экрана
66 cm (26”) 80 cm (32”) 94 cm (37”) 107 cm (42")
Мощность звука
2 x 5 W 2 x 15 W 2 x 15 W 2 x 15 W
Телевизионноая система
PAL, SECAM
Видео воспроизведение
NTSC, PAL, SECAM
Звуковая система
Mono, Nicam Stereo, Virtual Dolby Surround
Потребляемая мощность
110 W 120 W 205 W 245 W
Потребляемая мощность
< 1 W < 1 W < 2 W < 2 W
в режиме ожидания
Размеры телевизора
(с подставкой)
Ширина
80.5 cm 92.4 cm 111 cm 123.6 cm
Глубина
22.2 cm 22.2 cm 24 cm 28 cm
Высота
47.7 cm 55 cm 65.7 cm 72 cm
Вес нетто (с подставкой)
13.3 kg 19 kg 25 kg 42 kg
Спецификации и информация могут изменяться без уведомления.
Справочная таблица стран, доступных для выбора
Сокращение Страна Сокращение Страна Сокращение Страна
A
Австрия
GR
Греция
H
Венгрия
B
Бельгия
I
Италия
HR
Хорватия
CH
Швейцария
IRL
Ирландия
PL
Польша
D
Германия
L
Люксембург
RO
Румыния
DK
Дания
N
Норвегия
RUS
Россия
E
Испания
NL
Нидерланды
SK
Словакия
F
Франция
P
Португалия
SLO
Словения
FI
Финляндия
S
Швеция
TR
Турция
GB
Англия
CZ
Чешская
---
Другие
Республика
24
Ta b le of TV frequencies.
Lista das frequências TV
CÔËÒÓÍ ˜‡ÒÚÓÚ Ô‰‡Ú˜ËÍÓ‚.
Frequenztabelle der Fernsehsender.
Liste over TV senderne.
A televizió-adóállomások
Liste des fréquences TV.
Tabell over TV-frekvenser.
frekvenciáinak a listája.
Frequentietabel TV-Zenders.
Tabell över TV-frekvenser.
Lista częstotliwości stacji nadawczych.
Tabella delle frequenze TV.
TV-taajuustaulukko.
Seznam frekvenčních pásem vysílačů.
Lista de frecuencias TV.
KK··ÙÙ¿¿ÏÏÔÔÁÁÔÔ˜˜ ÛÛ˘˘¯¯ÓÓÔÔÙÙ‹‹ÙÙˆˆÓÓ ÔÔÌÌÒÒÓÓ..
Zoznam frekvenčných pásiem vysielačov.
EUROPE
FRANCE
CANAL ................FREQ (MHz)
2...........................55.75
CANAL ................FREQ (MHz)
CANAL ................FREQ (MHz)
CANAL ................FREQ (MHz)
3...........................60.50
E2 ........................48.25
S15 ....................259.25
33.......................567.25
4...........................63.75
E3 ........................55.25
S16 ....................266.25
34.......................575.25
5...........................176.0
E4 ........................62.25
S17 ....................273.25
35.......................583.25
6...........................184.0
E5 ......................175.25
S18 ....................280.25
36.......................591.25
7...........................192.0
E6 ......................182.25
S19 ....................287.25
37.......................599.25
8...........................200.0
E7 ......................189.25
S20 ....................294.25
38.......................607.25
9...........................208.0
E8 ......................196.25
H1 ......................303.25
39.......................615.25
10.........................216.0
E9 ......................203.25
H2 ......................311.25
40.......................623.25
B ........................116.75
E10 ....................210.25
H3 ......................319.25
41.......................631.25
C ........................128.75
E11 ....................217.25
H4 ......................327.25
42.......................639.25
D ........................140.75
E12 ....................224.25
H5 ......................335.25
43.......................647.25
E ........................159.75
R1 ........................49.75
H6 ......................343.25
44.......................655.25
F.........................164.75
R2 ........................59.25
H7 ......................351.25
45.......................663.25
G ........................176.75
R3 ........................77.25
H8 ......................359.25
46.......................671.25
H ........................188.75
R4 ........................85.25
H9 ......................367.25
47.......................679.25
I..........................200.75
R5 ........................93.25
H10 ....................375.25
48.......................687.25
J .........................212.75
R6 ......................175.25
H11 ....................383.25
49.......................695.25
K ........................224.75
R7 ......................183.25
H12 ....................391.25
50.......................703.25
L.........................236.75
R8 ......................191.25
H13 ....................399.25
51.......................711.25
M........................248.75
R9 ......................199.25
H14 ....................407.25
52.......................719.25
N ........................260.75
R10 ....................207.25
H15 ....................415.25
53.......................727.25
O ........................272.75
R11 ....................215.25
H16 ....................423.25
54.......................735.25
P ........................284.75
R12 ....................223.25
H17 ....................431.25
55.......................743.25
Q ........................296.75
S1 ......................105.25
H18 ....................439.25
56.......................751.25
S2 ......................112.25
H19 ....................447.25
57.......................759.25
S3 ......................119.25
21.......................471.25
58.......................767.25
ITALY
S4 ......................126.25
22.......................479.25
59.......................775.25
S5 ......................133.25
23.......................487.25
60.......................783.25
CANALE..............FREQ (MHz)
S6 ......................140.25
24.......................495.25
61.......................791.25
A ..........................53.75
S7 ......................147.25
25.......................503.25
62.......................799.25
B ..........................62.25
S8 ......................154.25
26.......................511.25
63.......................807.25
C ..........................82.25
S9 ......................161.25
27.......................519.25
64.......................815.25
D ........................175.25
S10 ....................168.25
28.......................527.25
65.......................823.25
E ........................183.75
S11 ....................231.25
29.......................535.25
66.......................831.25
F.........................192.25
S12 ....................238.25
30.......................543.25
67.......................839.25
G ........................201.25
S13 ....................245.25
31.......................551.25
68.......................839.25
H ........................210.25
S14 ....................252.25
32.......................559.25
69.......................855.2
5
H1 ......................217.25
Information for users in the UK (not applicable outside the UK)
Positioning the TV
Important
For the best results, choose a position where light
This apparatus is fitted with an approved moulded
does not fall directly on the screen, and at some
13AMP plug. Should it become necessary to replace
distance away from radiators or other sources of
the mains fuse, this must be replaced with a fuse of
heat. Leave a space of at least 5 cm all around the
the same value as indicated on the plug.
TV for ventilation, making sure that curtains,
1. Remove fuse cover and fuse.
cupboards etc. cannot obstruct the air flow through
2.The replacement fuse must comply with BS 1362
the ventilation apertures.The TV is intended for use
and have the ASTA approval mark. If the fuse is
in a domestic environment only and should never be
lost, make contact with your retailer in order to
operated or stored in excessively hot or humid
verify the correct type.
atmospheres.
3. Refit the fuse cover.
In order to maintain conformity to the EMC directive,
General Points
the mains plug on this product must not be removed.
Please take note of the section entitled 'Tips' at the
end of this booklet.
Connecting the aerial
The aerial should be connected to the socket marked
Interference
: at the back of the set.An inferior aerial is likely to
The Department of Trade and Industry operates a
result in a poor, perhaps unstable picture with ghost
Radio Interference Investigation Service to help TV
images and lack of contrast. Make-shift loft or set-top
licence holders improve reception of BBC and IBA
aerials are often inadequate.Your dealer will know from
programmes where they are being spoilt by
experience the most suitable type for your locality.
interference.
Should you wish to use the set in conjunction with
If your dealer cannot help, ask at a main Post Office
other equipment, which connects to the aerial socket
for the booklet "How to Improve Television and
such as TV games, or a video camera it is recommended
Radio Reception".
that these be connected via a combiner unit to avoid
repeated connection and disconnection of the aerial plug.
Mains connection
Before connecting the TV to the mains, check that the
Fitting the stand (if provided)
mains supply voltage corresponds to the voltage
Use only the stand provided with the set, making
printed on the type plate on the rear panel of the TV. If
sure that the fixings are properly tightened.A
the mains voltage is different, consult your dealer.
diagram showing how to assemble the stand is
packed with the stand. Never use a make-shift stand,
or legs fixed with woodscrews.
Specifications are subject to change without notice.
Trademarks are the property of Koninklijke Philips Electronics N.V. or their respective owners.
2005 © Koninklijke Philips Electronics N.V. All rights reserved
.
www.philips.com
3139 125 37624
