RFX9600 Gebruikershandleiding
RFX9600 Gebruikershandleiding
Inhoudsopgave
Voordat u van start gaat .............................................................................................2
De Extender uitpakken
................................................................................................3
De Extender installeren
...............................................................................................4
De Extender ophangen in een rek
...............................................................................4
De Extender op externe apparatuur aansluiten
..............................................................5
De Extender aansluiten op infrarood bestuurde AV-apparatuur
...................................5
De sensor-ingangen gebruiken
.............................................................................6
Aansluiten op relaisgestuurde apparatuur
..............................................................7
Aansluiten op seriële apparatuur
..........................................................................7
Aansluiten op een Lutron RadioRa Lighting System
..................................................8
De Escient Fireball Audio Server opnemen in het netwerk
.........................................8
De Extender met het netwerk verbinden
......................................................................9
De Extender gebruiken
.......................................................................................9
De Extender configureren
....................................................................................9
Ondersteuning
..........................................................................................................11
Probleemoplossing ................................................................................................11
Wat geven de LED’s aan?
................................................................................. 11
De exacte locatie bepalen van de IR-ontvanger van een AV-apparaat
........................12
AV-apparaten bedienen met de Extender..............................................................12
De Extender resetten
........................................................................................12
Firmware-update
...................................................................................................12
Specificaties
............................................................................................................14
IFU Approbation / Safety Content RFX9600
....................................................................i
FCC Compliancy
.......................................................................................................i
1
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 19
RFX9600 Gebruikershandleiding
Voordat u van start gaat
De Pronto Serial Extender is een belangrijk onderdeel van het Pronto-systeem dat het mogelijk
maakt AV-apparatuur in de volledige woning via RF te besturen. Bovendien kan de Pronto Serial
Extender aangesloten worden op AV-apparatuur via de RS232-poort en kan het via power sensing
andere apparatuur op een betrouwbare manier aan- of uitschakelen. U kunt de Extender zelfs
gebruiken om gordijnen en liften van projectors te bedienen.
Om de Extender te gebruiken in een draadloos Pronto Network, moet u:
• De Extender installeren: verbind het apparaat met een router en externe apparatuur, zoals een
tv of ontvanger.
• De Extender configureren: sluit het apparaat op de pc aan en gebruik de Configuration Tool.
De Extender wordt gebruikt in een netwerk met een draadloos toegangspunt en/of een router, zoals
NEDERLANDS
u op onderstaande afbeelding kunt zien.
2
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 20
RFX9600 Gebruikershandleiding

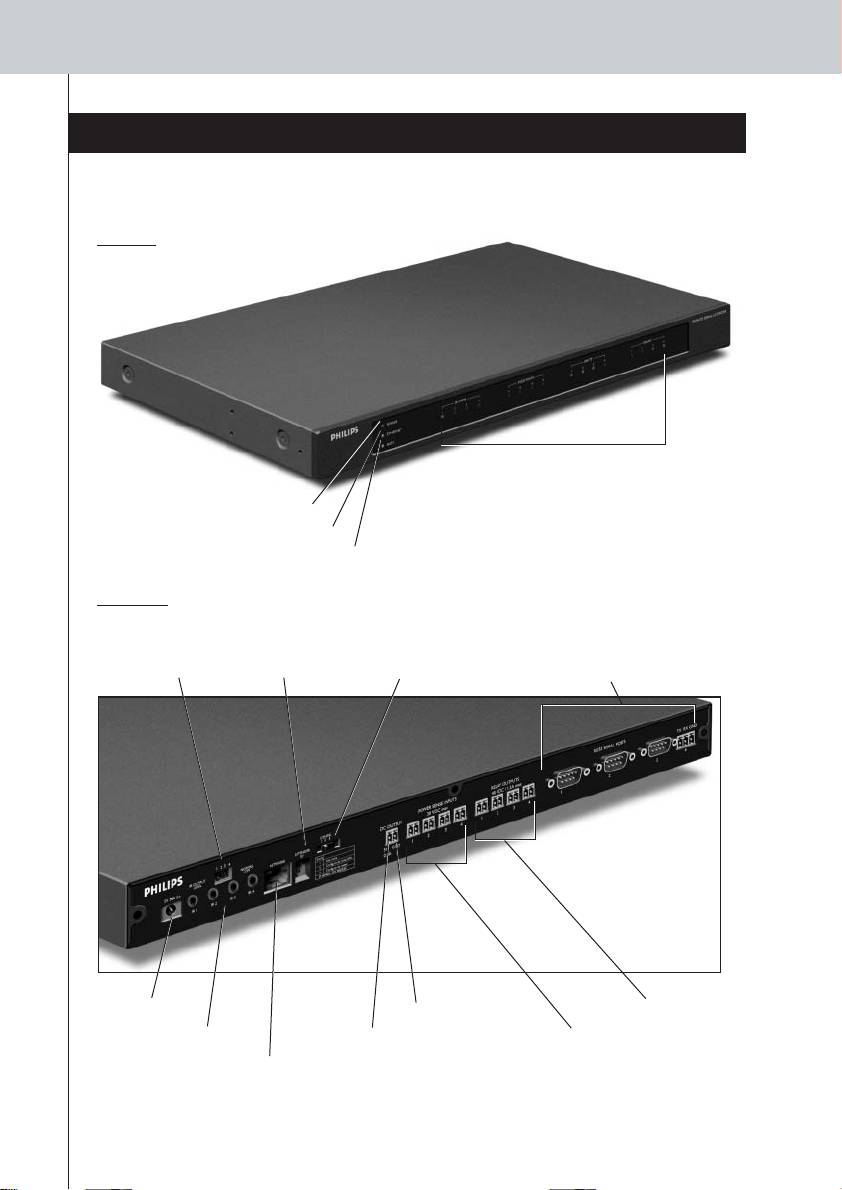

De Extender uitpakken
Pronto Serial Extender
V
oorkant
4 groepen met telkens 4 LED’s
voor de
• IR poorten;
Power LED
• Seriële (RS232)-poorten;
Ethernet LED
• Sensor-ingangen;
Busy LED
• Relais-uitgangen.
Achterkant
4 RS232 poorten –
4 dipschakelaars
Extender ID-
Configuratie-
3 DB9 connectoren en
voor de IR-uitgangen
schakelaar
schakelaar
één 3-pins connector
Voeding
Aarding
4 relais-uitgangen
4 IR-poorten
5V DC-uitgang
4 sensor-ingangen
Ethernet-ingang (RJ45)
3
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 21
RFX9600 Gebruikershandleiding
Stroomadapter Configuratiekabel
2 dual IR-zenders
2 mini-jack kabels
Gekruiste Ethernet-kabel
Ophangset
NEDERLANDS
x 2 x 6 x 4x 4x 4
De Extender installeren
De Extender ophangen in een rek
Waarschuwing Plaats de Extender niet in de buurt van warmtebronnen zoals versterkers.
Bevestig de
ophangplaat aan de
Extender met de
schroeven.
Bevestig de Extender
aan een rek met
behulp van de
schroeven, ringen en
moeren.
4
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 22
RFX9600 Gebruikershandleiding
De Extender op externe apparatuur aansluiten
De Extender kan aangesloten worden op externe apparatuur met behulp van de diverse uitgangen
aan de achterkant van het apparaat.
Waarschuwing Zorg ervoor dat de apparatuur uit staat voor u deze aansluit op de Extender.
De Extender aansluiten op infrarood bestuurde AV-apparatuur
Om de Extender op AV-apparatuur aan te sluiten, gebruikt u een van de volgende kabels die bij de
Extender worden geleverd:
• een dual IR-zender;
-of-
• een mini-jack IR-kabel.
Steek de mini-jack in de
Steek één mini-jack in de
Extender en bevestig een
Extender en de andere in het
zender aan de infrarood-display
AV-apparaat.
van het AV-apparaat.
De signaalsterkte van de IR-uitgangen aanpassen
Aan de achterkant van de Extender treft u 4 dipschakelaars aan, één voor elke IR-uitgang. Gebruik
deze dipschakelaars om de signaalsterkte van de dual IR-zenders en de mini-jack kabels te verlagen.
Dit is nuttig wanneer u vermoedt dat het IR-signaal te sterk is voor de ontvanger van het
AV-apparaat, of wanneer u de IR-poort verbindt met een extern IR-stroomsysteem.
5
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 23
RFX9600 Gebruikershandleiding
De sensor-ingangen gebruiken
Wanneer het Control Panel een macro verstuurt om diverse AV-apparaten aan- of uit te schakelen,
worden normaliter discrete codes gebruikt om de toestand van het apparaat te controleren.
In sommige gevallen zijn alleen toggle codes beschikbaar: één code dient om het apparaat nu eens
aan te schakelen en dan weer uit. Er is dus geen aparte code om een apparaat aan te schakelen en
uit te schakelen. Hierdoor kan het systeem asynchroon gaan lopen. Dit probleem kan worden
opgelost met power sensing:
• Een power sensor die op een AV-apparaat aangesloten is, kan meten of het apparaat aan- of
uitgeschakeld is. Door de power sensor aan te sluiten op de Extender wordt deze informatie
vervolgens doorgegeven aan de Extender.
• Sommige AV-apparaten, zoals ontvangers, hebben mini-jack uitgangen speciaal voor dit doel.
Deze mini-jack uitgangen kunnen op de power sense-ingangen van de Extender aangesloten
worden.
•Voor videobronnen kunnen video sensor-modules gebruikt worden.
NEDERLANDS
Vergeet niet de betreffende power sensing-opdrachten aan de actielijst van ProntoEdit
Professional toe te voegen.
Opmerking De sensor-modules worden niet geleverd met de Extender, maar de meest gangbare
modules zijn compatibel met de Extender. De power sense-ingangen reageren bij een
ingangsvoltage tussen 5V en 30V.
Gebruik standaard bekabeling en
Phoenix-connectoren.
Gebruik deze
bekabeling als de
uitgang van de
sensor-module
spanning levert.
Gebruik deze
bekabeling als de
sensor-module gevoed
wordt door de
Extender (de uitgang
is een relais).
6
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 24
RFX9600 Gebruikershandleiding

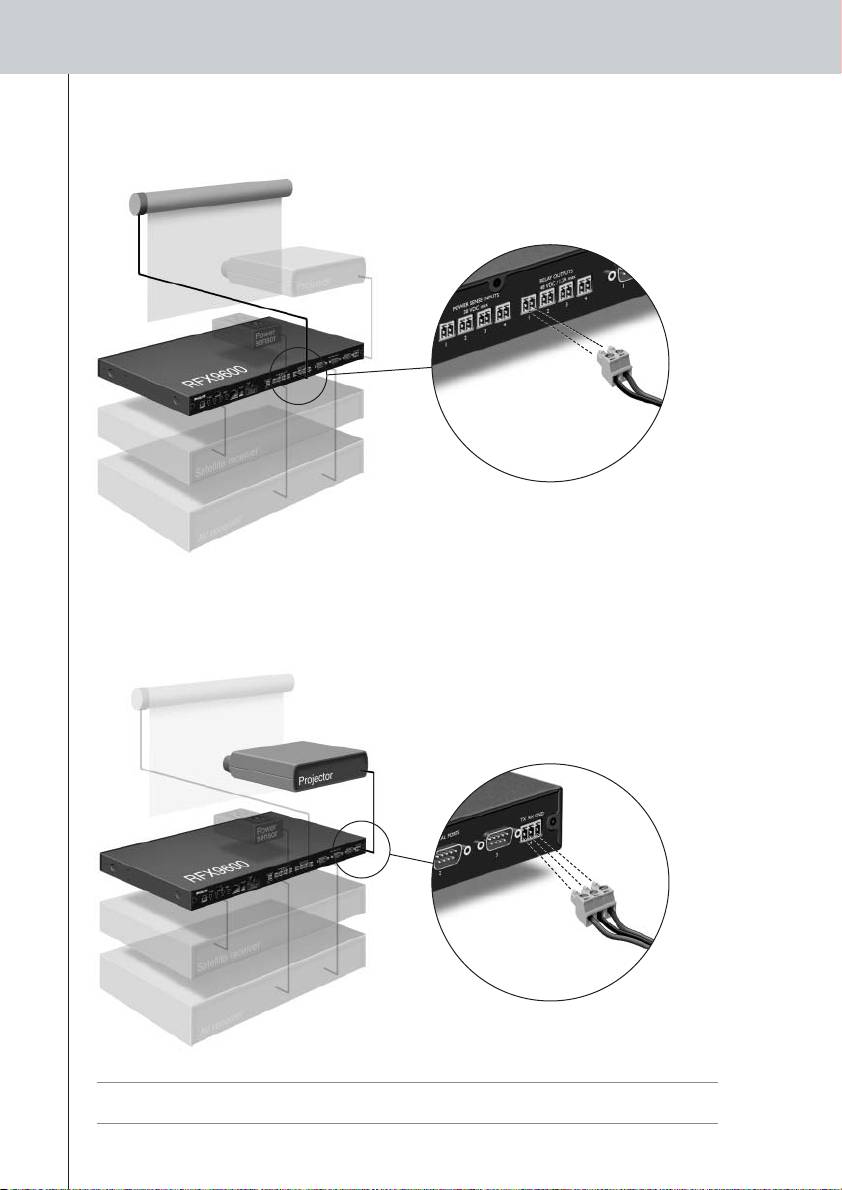

Aansluiten op relaisgestuurde apparatuur
Gebruik standaard bekabeling en
Phoenix- connectoren.
Aansluiten op seriële apparatuur
U kunt de Extender op twee manieren aansluiten op seriële apparatuur:
Gebruik standaard bekabeling en
Phoenix-connectoren.
Tip Als er communicatieproblemen optreden bij bovenstaande RS232-bekabeling, controleer dan of
de GND-pin op de Extender op de juiste manier geaard is aan de zijde van het AV-apparaat.
7
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 25
RFX9600 Gebruikershandleiding
Gebruik een seriële kabel.
NEDERLANDS
Aansluiten op een Lutron RadioRa Lighting System
1 Sluit het Lutron Lighting System aan op de Extender via de RS232-poort. Zie hoofdstuk
‘Aansluiten op seriële apparatuur’ op pagina 7.
2 Open ProntoEdit Professional.
3 Open het configuratiebestand.
4 Voeg het Lutron Lighting System toe aan het configuratiebestand.
Opmerking Als er verschillende Extenders, zijn, voeg dan de Extenders toe aan het
configuratiebestand via de System properties voor u het Lutron Lighting System
configureert.
5 Open de Lutron Lighting System Properties.
6 Pas de instellingen van het Lutron Lighting System aan:
1 Selecteer de Extender waarop het Lutron Lighting System aangesloten is.
2 Selecteer de poort van de Extender waarop het Lutron Lighting System
aangesloten is.
De Escient Fireball Audio Server toevoegen aan het netwerk
1 Sluit de Escient aan op de router.
2 Open ProntoEdit Professional.
3 Open het configuratiebestand.
4 Voeg de Escient Music Server toe aan het configuratiebestand.
5 Open de Escient Music Server Properties.
6 Pas de instellingen van de Escient Music Server aan:
• Als de Escient Music Server een vast IP-adres heeft, vul dit dan in.
• Als het een dynamisch IP-adres heeft, vul dan de host naam in.
8
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 26
RFX9600 Gebruikershandleiding
De Extender met het netwerk verbinden
De Extender is normaliter klaar voor gebruik en hoeft niet geconfigureerd te worden. De instellingen
dienen alleen aangepast te worden wanneer u de Extender een vast IP-adres wilt geven of wanneer
er meer dan één Extender in het Pronto Network zit.
Opmerking Controleer of er firmware-updates beschikbaar zijn in de rubriek Downloads op
www.pronto.philips.com voordat u de Extender configureert.
Lees het hoofdstuk ‘Firmware-update’ op pagina 12 voor meer informatie.
De Extender gebruiken
Extender
1 Sluit de Extender aan op de
Standaard
Ethernet-kabel
router met een standaard
Ethernet-kabel.
Router
2 Zet de Extender ID-schakelaar op 1 of op een ID die nog niet gebruikt wordt door een
andere Extender in het Pronto Network.

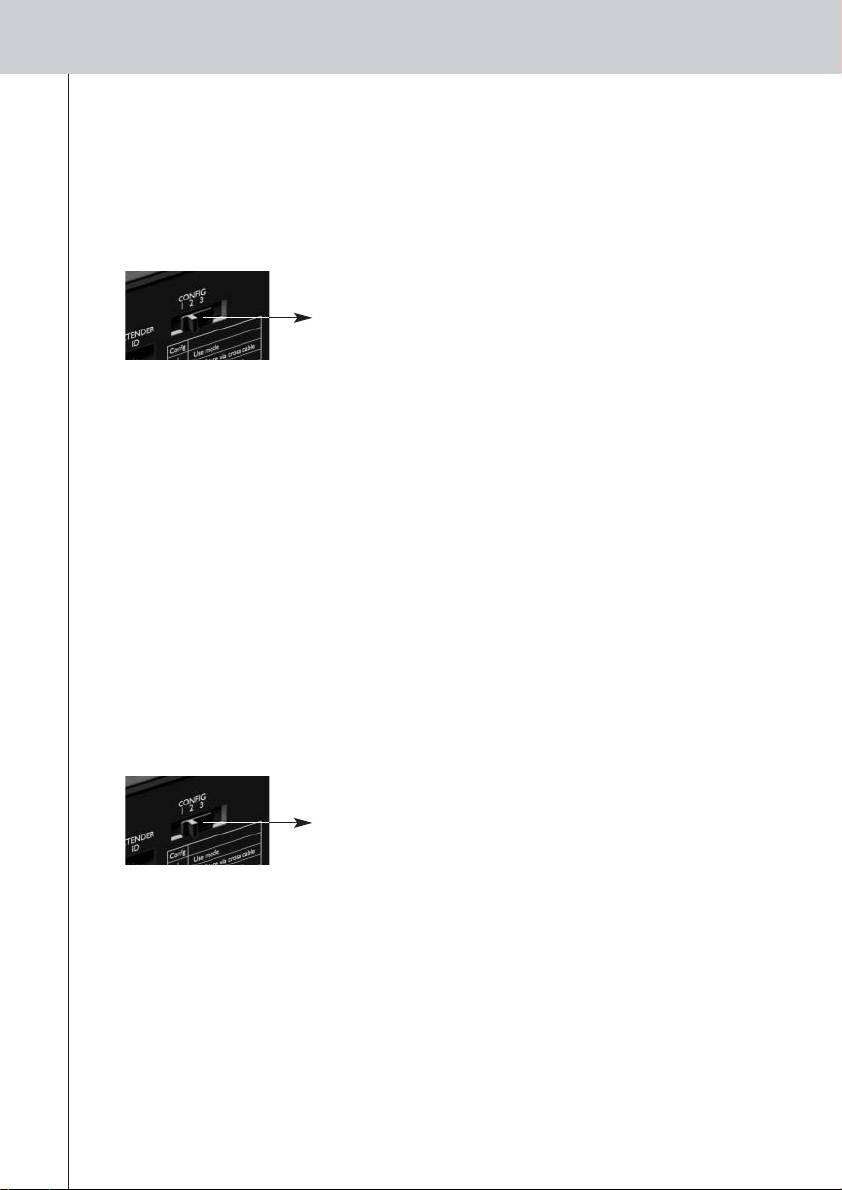

3 Zet de Configuratieschakelaar op 1 voor gebruik:
Configuratieschakelaar: 1
4 Sluit de stroomadapter aan.
De Extender start op. Na het opstarten zijn de Power- en Ethernet-LED’s groen. Het Busy-LED
knippert groen als de Extender een code of een macro verwerkt.
De Extender configureren
U kunt de Extender rechtstreeks aansluiten op de pc voor configuratie.
Als de Extender al is geïnstalleerd en met externe apparatuur is verbonden, kunt u de Extender ook
via een router configureren. Lees voor meer instructies ‘Configuratie via een router’ op pagina 10.
Tip Gebruik een dedicated netwerk voor optimale communicatie binnen het Pronto Network. Dan is
het Pronto Network niet afhankelijk van andere netwerken en wijzigingen in de
netwerkinstellingen.
Configuratie met een directe verbinding naar de pc
1
Sluit de Extender aan op de pc met
Gekruiste
de configuratiekabel (de gekruiste
Ethernet-kabel
Ethernet-kabel die bij het apparaat
wordt geleverd).
Extender
9
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 27
RFX9600 Gebruikershandleiding
2 Zorg ervoor dat de pc op DHCP staat wanneer de Extender geconfigureerd wordt (dit
is normaal gezien het geval).
3 Zet de Configuratieschakelaar op 2 voor configuratie:
Configuratieschakelaar: 2
De Extender wordt opnieuw opgestart. Na het opstarten zijn de Power- en Ethernet-LED’s groen
en knippert de Busy-LED rood/groen.
4 Open de browser.
5 Typ het IP-adres van de Extender in de adresbalk van de browser: 192.168.8.80.
(Dit staat ook op de achterkant van de Extender.)
NEDERLANDS
Misschien moet u de browser vernieuwen voordat de Configuration Tool verschijnt.
6 Zorg ervoor dat u het IP-adres en het netmask bij de hand hebt en volg de
aanwijzingen op het scherm.
7 Koppel de Extender los van de computer als de configuratie voltooid is en sluit de
Extender aan op de router met een standaard Ethernet-kabel. Zet de
Configuratieschakelaar op 1 voor gebruik.
Configuratie via een router
Standaard
1
De Extender is al aangesloten
Ethernet-kabel
op de router. Sluit de router
ook aan op de pc.
Extender
Router
2 Zet de Configuratieschakelaar op 3 voor configuratie:
Configuratieschakelaar: 3
De Extender wordt opnieuw opgestart. Na het opstarten zijn de Power- en Ethernet-LED’s groen
en knippert de Busy-LED rood/groen.
3 Open ProntoEdit Professional op de PC.
4 Kies Extender Discovery in het menu Tools.
De Extender Discovery Tool start op. Hier wordt een lijst weergegeven met alle Extenders die in
het Pronto Network zijn aangetroffen.
10
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 28
RFX9600 Gebruikershandleiding
5 Selecteer de Extender die u wilt configureren en klik op de knop Configure.
De Configuration Tool start op in de browser.
6 Zorg ervoor dat u het IP-adres en het netmask bij de hand hebt en volg de instructies
op het scherm.
7 Koppel de Extender los van de computer als de configuratie voltooid is en sluit de
Extender aan op de router met een standaard Ethernet-kabel. Zet de
Configuratieschakelaar op 1 voor gebruik.
Ondersteuning
Probleemoplossing
Wat geven de LED’s aan?
LED’s
Ethernet LED Busy
Kleuren
De Extender verwerkt momenteel een code of een
Groen knipperend
Het IP-adres van de Extender wordt bepaald.
korte macro van het Control Panel.
De Extender verwerkt momenteel een uitgebreide
Groen
De Extender werkt naar behoren.
macro van het Control Panel.
Rood/groen
De Extender wordt geconfigureerd.
knipperend
Lees het hoofdstuk ‘Er is een IP-conflict’ op
Lees het hoofdstuk ‘Er zijn dubbele Extender ID’s’
Rood
pagina 11.
op pagina 12.
Lees het hoofdstuk ‘Het IP-adres kan niet worden
De Extender wordt opgestart. Wacht totdat de
Rood knipperend
bepaald’ op pagina 11.
Extender is opgestart.
Er is een IP-conflict
Een ander AV-apparaat in het netwerk gebruikt hetzelfde vaste IP-adres als de Extender. Wijzig het
IP-adres van de Extender in de Configuration Tool.
Het IP-adres kan niet worden bepaald
• Als u de Extender gebruikt: controleer of de Extender met een standaard Ethernet-kabel met de
router is verbonden.
• Als u de Extender configureert: zorg ervoor dat de pc DHCP gebruikt in plaats van een vast IP-
adres.
• Controleer of de router is ingeschakeld. Als de router DHCP gebruikt, kan het IP-adres van de
Extender niet worden bepaald. Zorg ervoor dat u de juiste netwerkinstellingen gebruikt op de
router.
11
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 29
RFX9600 Gebruikershandleiding
De exacte locatie bepalen van de IR-ontvanger van een AV-
apparaat
1 Verwijder de beschermende tape rond de dual IR-zenders.
2 Stel de minimale signaalsterkte in voor de dual IR-zenders en houd de klevende zijde
van een van de zenders op 1 – 2 cm voor het AV-apparaat.
3 Controleer of het Control Panel zodanig geconfigureerd is dat het op de juiste manier
binnen het Pronto systeem werkt (bijvoorbeeld: geconfigureerd voor WiFi, niet voor
IR).
4 Beweeg de zender langs de voorkant van het AV-apparaat en verstuur tegelijk
opdrachten naar het AV-apparaat via het Control Panel.
Kijk wanneer het AV-apparaat op de IR-signalen van de zender reageert.
5 Wanneer het AV-apparaat reageert, plaatst u de zender op die positie.
NEDERLANDS
AV-apparaten bedienen met de Extender
De AV-apparaten reageren niet op opdrachten van de Extender
• Controleer of de Busy-LED groen knippert wanneer u een opdracht verstuurt via het
Control Panel. Als de Busy-LED niet knippert, ontvangt de Extender geen opdrachten van
het Control Panel.
• Controleer of het Control Panel correct is geconfigureerd in ProntoEdit Professional;
• Controleer of de Extender correct is geconfigureerd in de Configuration Tool en op de juiste
manier is aangesloten op de AV-apparaten;
• Controleer of de schakelaars op de Extender juist zijn ingesteld.
Er zijn dubbele Extender ID’s
Wijs via de Extender ID-schakelaar een unieke ID toe aan elke Extender binnen hetzelfde Pronto
Network. Zorg ervoor dat deze instellingen ook op het Control Panel correct geconfigureerd zijn via
ProntoEdit Professional.
U kunt tot 16 verschillende Extenders gebruiken in hetzelfde Pronto Network.
De Extender resetten
Dit is alleen nodig wanneer de Extender niet naar behoren werkt.
Om een reset uit te voeren, trekt u de stekker uit de Extender. Wacht enkele seconden en steek de
stekker weer in de Extender.
Firmware-update
Wanneer er een firmware-update beschikbaar is voor de Extender, zal dat op de Philips Pronto-
website worden aangekondigd: www.pronto.philips.com.
Opmerking U kunt de huidige firmwareversie altijd controleren via de Configuration Tool.
1 Download de nieuwe firmwareversie op de pc en bewaar dit op de door u gewenste
plaats.
2 Trek de stekker uit de Extender. U kunt de software nu updaten op een van de
volgende manieren.
12
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 30
RFX9600 Gebruikershandleiding
De Extender updaten met de configuratiekabel
1
Sluit de Extender aan op de pc met de configuratiekabel (de gekruiste Ethernet-kabel
die bij het apparaat wordt geleverd).
2 Zorg ervoor dat de pc op DHCP staat wanneer de Extender geconfigureerd wordt (dit
is normaal gezien het geval).
3 Zet de Configuratieschakelaar op 2 voor configuratie:
Configuratieschakelaar: 2
De Extender wordt opnieuw opgestart. Na het opstarten zijn de Power- en Ethernet-LED’s groen
en knippert de Busy-LED rood/groen.
4 Open de browser.
5 Typ het IP-adres van de Extender in de adresbalk van de browser: 192.168.8.80.
(Dit staat ook op de achterkant van de Extender.)
Misschien moet u de browser vernieuwen voordat de Configuration Tool verschijnt.
6 Selecteer Firmware Update in het navigatievenster aan de linkerkant.
De updatepagina voor de firmware wordt geopend.
7 Volg de aanwijzingen op het scherm.
De Extender updaten via een router
Als de Extender al is geïnstalleerd en met apparatuur is verbonden, is het wellicht handiger de
Extender via een router te updaten.
1 De Extender is al aangesloten op de router. Sluit de router ook aan op de pc.
2 Zet de Configuratieschakelaar op 3 voor configuratie:
Configuratieschakelaar: 3
De Extender wordt opnieuw opgestart. Na het opstarten zijn de Power- en Ethernet-LED’s groen
en knippert de Busy-LED rood/groen.
3 Open ProntoEdit Professional op de PC.
4 Kies Extender Discovery in het menu Tools.
De Extender Discovery Tool start op. Hier wordt een lijst weergegeven met alle Extenders die in
het Pronto Network zijn aangetroffen.
5 Selecteer de Extender die u wilt configureren en klik op de knop Configure.
De Configuration Tool start op in de browser
6 Selecteer Firmware Update in het navigatievenster aan de linkerkant.
De updatepagina voor de firmware wordt geopend.
7 Volg de aanwijzingen op het scherm.
13
RFX9600_SG_DNRv2.qxd 07-09-2006 15:45 Pagina 31
RFX9600 Gebruikershandleiding
Specificaties
Algemeen Op IP gebaseerde Extender om apparatuur op afstand te bedienen met het Pronto
Control Panel
Donkergrijze metalen behuizing dat opgehangen kan worden aan een 19 inch rek of
weggezet kan worden
Maximaal 16 Extenders en 16 Control Panels in een systeem
Aansluitingen 5 VDC voeding
4 adresseerbare uitgangen voor IR-zenders
Ethernet RJ45-aansluiting
4 RS232-poorten voor besturing
4 power sense-ingangen: 4-30 VDC of 4-30 VAC rms
4 relais-uitgangen: 48 VDC of 48 VAC rms, 2 A (max. vermogen 60 W)
Uitgangsvoltage voor algemeen gebruik: 5 VDC, 0,3 A
NEDERLANDS
Instellingen Extender ID: 16 posities
IR-uitgangsvermogen: 2 niveaus (normaal, laag)
Configuratie: Gebruiksmodus, configuratie met gekruiste kabel of via router
LED-indicators 3 LED’s voor Power, Ethernet en Busy
4 LED’s voor IR-uitgangen
4 LED’s voor RS232-uitgangen
4 LED’s voor power sense-ingangen
4 LED’s voor relais-uitgangen
Afmetingen/Gewicht 428 x 240 x 46 mm
1,75 kg
Bedrijfstemperatuur 0°C tot 50°C
Infrarood (IR) IR-frequentiebereik: 25 kHz – 1 MHz (inclusief DC/flash codes)
IR-signaalsterkte uit: 2 niveaus
Bijgesloten accessoires 2 dubbele hoogfrequentie IR-zenders: seriële kabel, mini-jack connector, kabellengte
2,7 meter
2 mono mini-jack naar mini-jack-kabels: 3,5 mm, kabellengte 1,5 m
Stroomadapter 100-240 VAC/50-60 Hz (5 VDC, 2 A-uitgang, UL-CE goedgekeurd
Configuratiekabel
Haken voor 19 inch ophangrek
Montagemateriaal voor 19 inch ophangrek
Gebruikershandleiding
Garantiebewijs
Pronto Serial Extender Gebruikshandleiding
© Copyright 2006 Royal Philips Electronics, Interleuvenlaan 74, 3001 Leuven (België)
Opmerkingen:
Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd zonder voorafgaande toestemming van de
auteur.
Royal Philips Electronics is niet aansprakelijk voor ontbrekende informatie, noch voor technische of redactionele fouten of
voor schade die direct of indirect voortvloeit uit het gebruik van de RFX9600 Pronto Serial Extender.
De informatie in deze gebruikershandleiding kan zonder voorafgaande kennisgeving worden gewijzigd. Alle merk- of
productnamen zijn handelsmerken of gedeponeerde handelsmerken van de overeenkomstige bedrijven of organisaties.
14
Оглавление
- RFX9600
- RFX9600 Benutzerhandbuch
- RFX9600 Gebruikershandleiding
- RFX9600 Руководство по запуску
- IFU Approbation / Safety Content RFX9600
