Karcher IB 7-40 Adv: Utilisation

     -

4

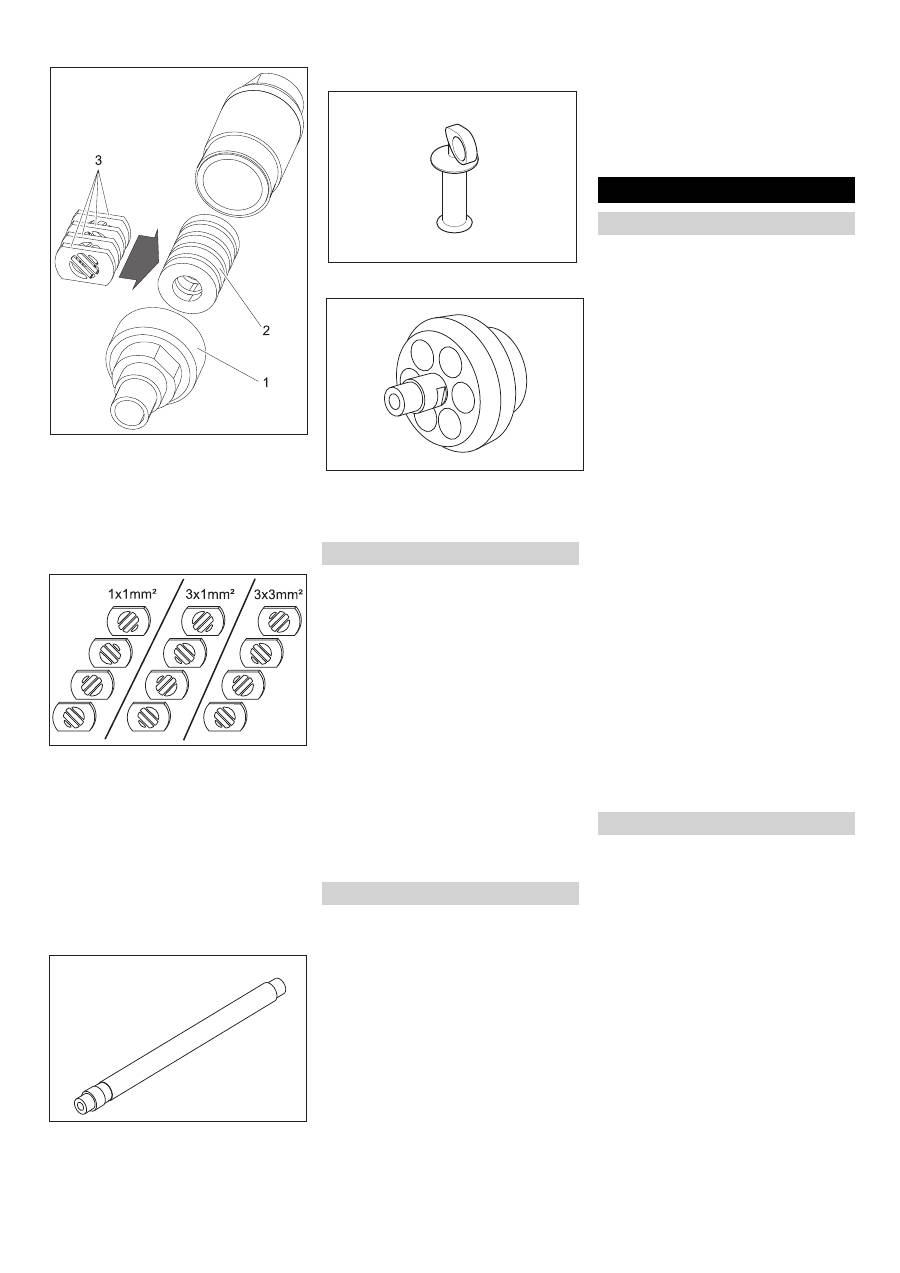

Sélectionner le degré de fragmentation:

1 Fermeture

2 magasin

3 Plaque perforée



Dévisser le boulonnage.



Sortir le magsin avec les plaques perfo-

rées.



Placer les plaques perforées dans le

magasin comme indiqué ci-dessus (3

possibilités). Les dimensions de l'illus-

tration se rapportent à la taille des ou-

vertures.



Placer le magasin avec les plaques per-

forées dans le scrambler.



Visser le boulonnage et serrer à fond.

Une prolongation peut être mise entre le

pistolet de jet et la buse.

La poignée peut être fixée à la rallonge.

L'éclairage de travail est placé entre le pis-

tolet à jet et la buse. La mise en marche/ar-

rêt est décrite au chapitre "Utilisation/

Réglages de base".

Remarque

Pour un fonctionnement sans trouble, l'air

comprimé doit montrer une basse humidité

(au maximum 5% d'humidité de l'air, le

point de rosée sous 0°C). L'air comprimé

doit être libre de l'huile, de saleté et des

corps étrangers.

L'air comprimé doit être sec et sans huile ;

au minimum un refroidisseur secondaire et

un séparateur doivent être montés en aval

du compresseur.



Fermer la soupape de décharge de

pression.



Connecter l'alimentation d'air comprimé

au raccord d'air comprimé de l'appareil.

La pression d'alimentation maximale

autorisée de 1MPa (10 bar) ne doit pas

être dépassée.



Danger

Risque d'électrocution.

La prise de courant doit être installée par

un électricien et doit correspondre à la CEI

60364-1.

L'appareil ne doit être raccordé qu'à une

alimentation électrique avec terre de pro-

tection.

La prise de courant utilisée doit être facile

d'accès et se trpiver à une hauteur entre

0,6 m et 1,9 m du sol.

La prise de courant utilisée doit se trouver

dans le champ de vision de l'opérateur.

L'appareil doit être protégé par un disjonc-

teur du type B, 30 mA.

Vérifier le bon état de la conduite de raccor-

dement de réseau de l'appareil avant

chaque fonctionnement. Ne pas mettre

l'appareil  en service avec un câble endom-

magé.  Laisser changer le câble endomma-

gé par un électricien.

Le câble de prolongation doit assurer une

protection IPX4 et le câble doit corres-

pondre au moins à H 07 RN-F 3G1,5.



Brancher la fiche secteur dans une

prise de courant.



Danger

Danger de combustion à réfrigération. La

glace sèche a une température de  79 °C.

Ne jamais toucher sans protection à la

glace sèche et aux parties d'appareil

froides. Porter des gants de protection et

des vêtements de protection.



Ouvrir le couvercle du réservoir de la

glace sèche.



Contrôler la présence de corps étran-

gers et de condensat dans le réservoir

de glace sèche, les éliminer.



Remplir des pellets à glace sèche dans

le réservoir.

Attention

Risque d'endommagement de l'appareil.

N'utiliser que des pellets à glace sèche en

tant que moyen de pulvérisation. L'utilisa-

tion d'autres moyens entraîne la perte de la

garantie.



Fermer le couvercle du réservoir de la

glace sèche.

Remarque

Pour éviter des pannes par des pellets à

glace sèche fondus, il est sensé de

consommer rationnellement le contenu du

réservoir de la glace sèche avant qu'une

nouvelle glace sèche soit versée. Avant

une interruption de travail prolongée, faire

fonctionner l'appareil jusqu'à ce que le ré-

servoir de glace sèche soit vide ou vider le

réservoir avec la fontion Vider la glace

sèche.

Remarque

Les réglages dépendent de la matièrie pre-

mière de l'objet de nettoyage et de la sale-

té.



Tourner la touche d'arrêt d'urgence

pour la déverrouiller.



Régler l'interrupteur principal sur "I".



Tourner l'interrupteur à clé dans le sens

horaire.



Régler la pression du jet avec les

touches augmenter/diminuer la pres-

sion du jet.

Remarque

Plus haut la pression du jet est réglée, d'au-

tant plus haut (plus agressivement) est l'ef-

fet de nettoyage.



Régler le dosage de la glace sèche

avec les touches augmenter/diminuer

le dosage de la glace sèche.

Prolongation de buse (accessoire)

Poignée (accessoire)

Eclairage de travail (accessoires)

Raccorder l'air comprimé.

Établir le raccordement de réseau

Utilisation

Remplir glace sèche

Réglages

26

FR



-

5



Tourner l'interrupteur à clé dans le sens

inverse des aiguilles d'une montre et ti-

rer la clé.

La fermeture automatique du trou de la

clé permet d'éviter la salissure au cours

du fonctionnement.

Lorsque la clé est retirée, l'appareil est

à l'abris d'un déréglage des paramètres

et la réinitialisation des valeurs statis-

tiques.



Effectuer des travaux de maintenance

"quotidiennement avant le début du

fonctionnement" (cf. le chapitre "Main-

tenance et entretien").



Danger

Risque de blessure par des pellets à glace

sèche volants. Ne pas diriger le pistolet de

jet vers des personnes. Eloigner des troi-

sièmes personnes de l'endroit d'utilisation

et pendant le fonctionnement (par exemple

par le blocage).

Ne pas mettre la main dans l'ouverture de

la buse ou dans le rayon à glace sèche

pendant le fonctionnement.

Avant de séparer la liaison entre le pistolet

du jet et le tuyau flexible de moyen de jet et

entre le tuyau flexible de moyen de jet et

appareil fermer absolument l'apport d'air

sous pression, rendre l'appareil sans pres-

sion et débrancher le câble d'alimentation

de la prise de courant.



Barrer la zone de travail pour éviter l'ac-

cès des personnes pendant le fonction-

nement.



Danger

Danger d'étouffement par le bioxyde de

carbone. Les pellets à glace sèche se com-

posent de dioxyde de carbone solide. Au

fonctionnement de l'appareil le teneur de

dioxyde de carbone de l'air au poste de tra-

vail augmente. Aérer suffisamment le poste

de travail, le cas échéant utiliser un détec-

teur d'alerte personnel. Signes d'une haute

concentration de dioxyde de carbone dans

l'air courant:

–

3 ... 5% : maux de tête, une haute fré-

quence respiratoire.

–

7 ... 10% : maux de tête, envie de vomir,

éventuellement l'inconscience.

Arrêter immédiatement l'appareil lorsque

ces signes aparaîtrent et aller à l'air frais,

avant continuer le travail améliorer des me-

sures de ventilation ou utiliser un appareil

respiratoire.

Respecter la fiche de données de sécurité

du fabricant de la glace sèche.



Danger

Danger dû à la présence de substances

toxiques Si des poussières nocives sont

créées lors du traitement, il est impératif de

prendre des mesures de sécurité corres-

pondantes avant de commencer les tra-

vaux.



Danger

Risque d'explosion !

Ne pas traiter simultanément des métaux

légers et des pièces contenant du fer.

Si des métaux légers et des pièces conte-

nant du fer sont traités en alternance, l'es-

pace de travail ainsi que le dispositif

d'aspiration doivent être nettoyés avant le

traitement de l'autre matériau respectif.



Lors du travail dans les espaces étroits

s'assurer qu'il y a une bonne ventilation

pour pouvoir tenir la concentration de

dioxyde de carbone dans l'air d'espace

au-dessous de la valeur dangereuse.



Le cas échéant, fixer l'objet de net-

toyage.



Danger

Risque de blessure par les déchargements

électrostatiques, risque de dommage pour

les groupements électroniques. Au proces-

sus de nettoyage, l'objet de nettoyage peut

se charger électriquement. Mettre l'objet de

nettoyage à la terre électriquement et

maintenir la mise à la terre pendant tout le

processus de nettoyage.

몇

Avertissement

Risque d'endommagement par des corps

étrangers tombant dans le conteneur de

glace sèche. Maintenir le couvercle du

conteneur de glace sèche fermé pendant le

fonctionnement.



Connecter électroniquement la pièce

de mise à la terre (uniquement pour IB

7/40 Advanced) à l'objet de nettoyage

ou mettre l'objet de nettoyage à la terre

d'une autre façon.



Porter des vêtements de protection,

des gants de protection, de lunettes

protectrices et une protection d'oreille.



Activer l'apport d'air souspression.



Tourner la touche d'arrêt d'urgence

pour la déverrouiller.



Choisir un emplacement sûr et prendre

une tenue sûre pour ne pas perdre

l'équilibre de la force de recul du pistolet

de jet.

Afin d'empêcher la mise en place sou-

daine de la réaction à la lance, une aug-

mentation lente de la pression du jet

peut être réglée (voir "Utilisation/Ré-

glages de base", option démarrage

lent).



Enfoncer le bouton de sécurité du pisto-

let à jet.



Activer le jet de la glace sèche en ac-

tionnant le levier de départ du pistolet

de jet et effectuer le processus de net-

toyage.

Remarque

Pour le modèle d'appareil IB 7/

40 Advanced, l'addition de pellets de glace

sèche peut être activée et désactivée avec

la touche Marche/Arrêt du dosage de la

glace sèche sur le pistolet de jet. Lorsque le

dosage est désactivé, la touche est rouge

et "Ice off" s'affiche à l'écran.

De plus, pour le modèle d'appareil

IB 7/

40 Advanced, la pression du jet et la quan-

tité de glace sèche peuvent être réglés sur

le pistolet de jet.

몇

Avertissement

Risque de dommage pour le dispositif de

dosage par saleté. Laisser fermer le cou-

vercle du réservoir de la glace sèche au

fonctionnement du jet, pour éviter l'entrée

des saletés déjà passées par jet.



Lâcher le levier de départ du pistolet de

rayon.



Appuyer sur la touche d'arrêt d’ur-

gence.

Le dosage de la glace sèche est arrêté et le

fluxe d'air de la buse est interrompu.



Interrompre l'apport d'air sous pression.



Tourner la touche d'arrêt d'urgence

pour la déverrouiller.



Lâcher le levier de départ du pistolet de

rayon.



En cas d'arrêt de fonctionnement, le

pistolet de jet peut être mis sur le sup-

port à l'appareil.

Remarque

A l'interruption de fonctionnement plus

longue, les pellets à glace sèche peuvent

fusionner dans le réservoir de la glace

sèche. Ne pas interrompre le fonctionne-

ment plus que 20 minutes. Vider le réser-

voir de glace sèche en cas d'interruptions

prolongées.

Un séparateur d'eau nettoie l'air comprimé

envoyé dans l'appareil. Ainsi, le condensat

s'accumule dans le séparateur d'eau, qui

doit être vidé de temps en temps.



Poser la cuvette de récupération sous

la vidange de condensat.



Ouvrir lentement la soupape de dé-

charge de pression et attendre que le

condensat se soit échappé de l'appa-

reil.

Remarque

Veuillez éliminer le condensat de manière

favorable à l'environnement.



Régler l'interrupteur principal sur "I".



Enfoncer brièvement la touche Statis-

tique, la durée de fonctionnement s'af-

fiche.

t : temps de fonctionnement depuis la

dernière réinitialisation.

T : temps total de fonctionnement.



Enfoncer brièvement la touche Statis-

tique, la quantité de glace sèche traitée

s'affiche.

m : quantité de glace sèche depuis la

dernière réinitialisation.

M : quantité totale de glace sèche.

Fonctionnement

Désactivation d'urgence

Mise en service après arrêt d'ur-

gence

Interrompre le fonctionnement

Vidanger le condensat

Fonction statistique

Ouvrir les valeurs

27

FR
