Karcher IB 7-40 Adv: Guida alla risoluzione dei guasti

-

7

몇

Attenzione

Rischio di danneggiamento. Non pulire la

pistola a getto con solvente, benzina o de-

tergenti simili.

Per garantire un funzionamento affidabile

dell'impianto si consiglia di stipulare un

contratto di manutenzione. Si prega di rivol-

gersi al servizio di assistenza clienti Kär-

cher di competenza.



Verificare accuratamente che il tubo

flessibile del prodotto per il trattamento

a getto non presenti incrinature, pieghe

o altri danneggiamenti. Punti morbidi

del tubo flessibile indicano un'usura

nella parte interna dello stesso. Sostitu-

ire il tubo flessibile difettato con uno

nuovo.



Verificare l'eventuale presenza di danni

dei cavi elettrici e dei connettori. Far so-

stituire le parti difettate dal servizio di

assistenza clienti.



Verificare l'assenza di danneggiamenti

e di usura del giunto del tubo flessibile

del prodotto per il trattamento a getto

(apparecchio e pistola a getto). Sostitu-

ire eventualmente il tubo flessibile dan-

neggiato. Far sostituire i giunti

dell'apparecchio o della pistola a getto

difettati dal servizio di assistenza clienti.



Verificare che il dispositivo di dosaggio

non presenti danni o perdite. In presen-

za di danni/perdite contattare il servizio

assistenza clienti.



Accertarsi che i coperchi di fissaggio

delle ruote posteriori siano ben stretti.



Far controllare l'apparecchio dal servi-

zio di assistenza clienti.



Sostituire il tubo flessibile del prodotto

per il trattamento a getto almeno ogni 2

anni.

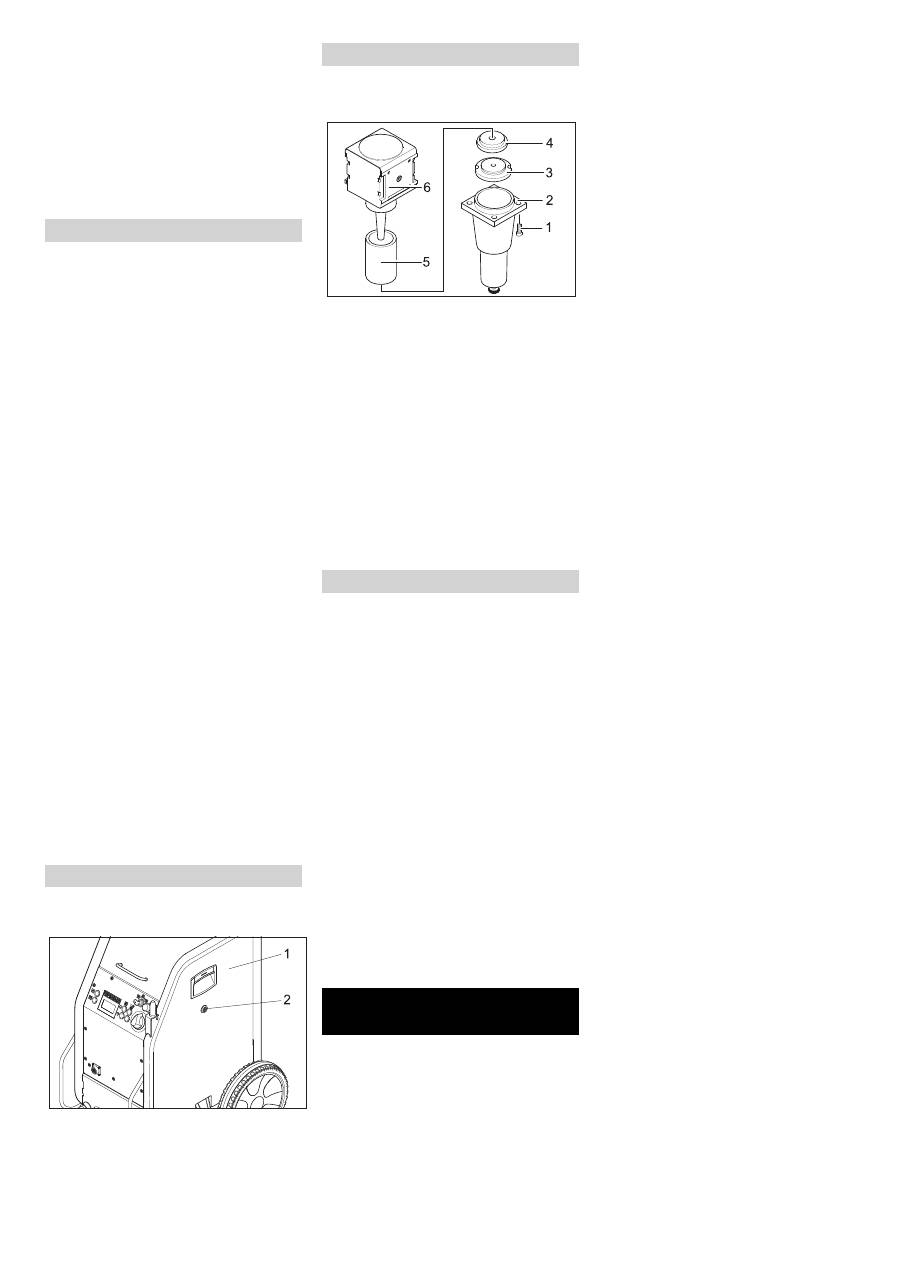

Per effettuare gli interventi di manutenzio-

ne togliere i rivestimenti laterali:

1 Rivestimento laterale

2 Chiusura rapida



Aprire la chiusura rapida in senso antio-

rario.



Smontare il rivestimento laterale.

1 Vite

2 Parte inferiore

3 Dado

4 Disco

5 Inserto filtro

6 Parte superiore



Svitare le 4 viti.



Togliere la parte inferiore.



Svitare il dado.



Togliere il disco.



Togliere l'inserto del filtro e sostituirlo

con uno nuovo.



Riassemblare il separatore d'acqua in

ordine inverso.

Secondo le disposizioni contenute nelle di-

sposizioni BGV D 26 gli apparecchi devono

essere sottoposti ai seguenti controlli ese-

guiti da una persona qualificata. Gli esiti del

controllo vanno riportati in un certificato di

controllo. Il certificato di controllo deve es-

sere conservato dall'utilizzatore dell'appa-

recchio fino al momento del controllo

successivo.



Verificare il perfetto stato e la funziona-

lità dell'apparecchio.



Verificare il perfetto stato, la funzionali-

tà e l'installazione dell'apparecchio.



Verificare il perfetto stato, la funzionali-

tà e l'installazione dell'apparecchio.



Pericolo!

Rischio di incidenti durante gli interventi

eseguiti sull'apparecchio. Prima di esegui-

re qualsiasi intervento sull'apparecchio ef-

fettuare tutti i procedimenti riportati nel

capitolo "Messa fuori servizio".



Pericolo

Rischio di ustioni da freddo causate da

ghiaccio secco o da  parti fredde dell'appa-

recchio. Indossare opportuni indumenti di

protezione contro il freddo. Togliere even-

tualmente il ghiaccio secco ed aspettare

che l'apparecchio si riscaldi.

Non introdurre in bocca il ghiaccio secco.

Contratto di manutenzione

Schema di manutenzione

Ogni giorno prima della messa in funzione

Ogni 100 ore di funzionamento

Dopo 500 ore o ogni anno

Ogni 2 anni

Aprire l'apparecchio.

Interventi di manutenzione

Sostituire l'inserto del filtro nell'ABS Se-

paratore d'acqua.

Controlli

Dopo interruzioni di lavoro che supera-

no un periodo di 12 mesi

In seguito ad un cambiamento del luo-

go di installazione

In seguito a lavori di riparazione o cam-

biamenti che possono avere effetto sul-

la sicurezza funzionale

Guida alla risoluzione dei  guasti

39

IT

     -

8

Guasti visualizzati sul display

Visua-

lizzazio-

ne

display

Spia di controllo

(KL)

Possibile causa

Rimedio

Persona

incaricata

E001

tensione di coman-

do KL è rossa

Tensione di comando troppo

bassa

Spegnere l'apparecchio, aspettare brevemente, ac-

cendere l'apparecchio.

Far controllare la presa.

Nel caso in cui si ripresenti il codice errore, contattare

il servizio clienti Kärcher

Utente

E002

KL arrresto di emer-

genza rossa

Pulsante d'arresto d'emergen-

za premuto

Sbloccare il pulsante d'arresto d'emergenza girando-

lo.

Utente

E003

KL aria compressa

è rossa

Pressione dell'alimentazione di

aria compressa troppo bassa

Aumentare la pressione.

Spegnere l'apparecchio, aspettare brevemente, ac-

cendere l'apparecchio.

Utente

E004

KL dosaggio è ros-

sa

Guasto nell'unità di dosaggio

Spegnere l'apparecchio, aspettare brevemente, ac-

cendere l'apparecchio.

Nel caso in cui si ripresenti il codice errore, contattare

il servizio clienti Kärcher

Utente

E005

KL pistola a getto è

rossa

Collegamento tra apparecchio

e pistola a getto disturbato.

Verificare che il collegamento dei giunti del cavo di

comando sia collegato correttamente.

Verificare l'eventuale presenza di danni sul cavo di

comando.

Utente

E006

KL pistola a getto è

rossa

Corto circuito nella pistola a

getto o cavo di comando

Sostituire la pistola a getto o il tubo flessibile a getto

con un cavo di comando.

Utente

E007

KL aria compressa

è rossa

Guasto sulla valvola di regola-

zione dell'aria compressa

Rivolgersi al servizio assistenza clienti.

Utente

E008

KL pistola a getto è

arancione

La leva di azionamento della

pistola a getto era attivata du-

rante l'attivazione o lo sblocco

del tasto di arresto di emergen-

za

Rilasciare la leva della pistola a getto.

Utente

40

IT

-

9

Guasti non visualizzati sul display

Guasto

Possibile causa

Rimedio

Persona

incaricata

Nessuna visualizza-

zione sul display no-

nostante l'interruttore

principale sia attivato

Spina di rete non inserita nella presa elettri-

ca.

Inserire la spina in una presa elettrica.

Utente

Fusibile F1 scattato

Rimuovere il rivestimento laterale e sbloccare il

fusibile F1 premendo.

Utente

Assenza del getto a

pressione nonostante

l'attivazione della leva

di scatto

Pressione dell'alimentazione di aria com-

pressa insufficiente

Controllare la pressione.

Utente

Pressione del getto impostata ad un valore

troppo basso

Aumentare il valore della pressione del getto.

Utente

Interruzione dell'alimentazione di tensione

Controllare l'alimentazione. La spia di controllo

"Apparecchio acceso" dev'essere verde.

Utente

Pulsante d'arresto d'emergenza premuto

Sbloccare il pulsante d'arresto d'emergenza gi-

randolo. La spia di controllo "Apparecchio acce-

so" dev'essere verde.

Utente

La linea di comando non è collegata corret-

tamente

Controllare sia il collegamento tra la linea di co-

mando e la pistola a getto che quello tra la linea

di comando e l'apparecchio.

Utente

Guasto della linea di comando

Sostituire  il tubo flessibile del prodotto per il trat-

tamento a getto.

Utente

Getto a pressione in-

sufficiente

Pressione del getto impostata ad un valore

troppo basso

Aumentare il valore della pressione del getto.

Utente

Pressione dell'alimentazione di aria com-

pressa o portata del compressore insuffi-

cienti.

Controllare la pressione e la portata.

Utente

L'inserto del filtro nell'ABS "Separatore d'ac-

qua" è otturato.

Sostituire l'inserto del filtro nell'ABS "Separatore

d'acqua".

Utente

Otturazione del tubo flessibile del prodotto

per il trattamento a getto o della pistola a

getto.

Lasciare che il  tubo flessibile del prodotto per il

trattamento a getto o la pistola a getto si sconge-

lino e rimuovere l'otturazione. Aumentare la pres-

sione di esercizio e / o ridurre il dosaggio del

ghiaccio a secco.

Utente

Assenza di ghiaccio

secco in pellets nel

getto a pressione

Dosaggio del ghiaccio a secco disattivato

(solo IB 7/40 Advanced), il tasto Dosaggio a

secco On/Off sulla pistola a getto è rosso,

voce sul display „Ice off“.

Premere il tasto Dosaggio ghiaccio a secco sulla

pistola a getto.

Utente

Il contenitore di ghiaccio secco è vuoto

Riempire il contenitore di ghiaccio secco.

Utente

Scongelamento del ghiaccio secco

Svuotare il contenitore di ghiaccio secco e riem-

pirlo con ghiaccio secco in pellets fresco.

Utente

Agitatore del contenitore di ghiaccio secco

non funzionante

Rivolgersi al servizio assistenza clienti.

Utente

Sovraccarico del motore di trazione del di-

spositivo di dosaggio.

Sbrinare il dispositivo di dosaggio

Utente

Fuoriuscita di aria compressa dal contenito-

re di ghiaccio secco

Pulire il canale di pressurizzazione del dispositivo

di dosaggio.

Servizio as-

sistenza

Guasto del disco di dosaggio nell'unità di do-

saggio

Sostituire  il disco di dosaggio.

Servizio as-

sistenza
