Karcher IB 7-40 Adv: Inbetriebnahme

-

3

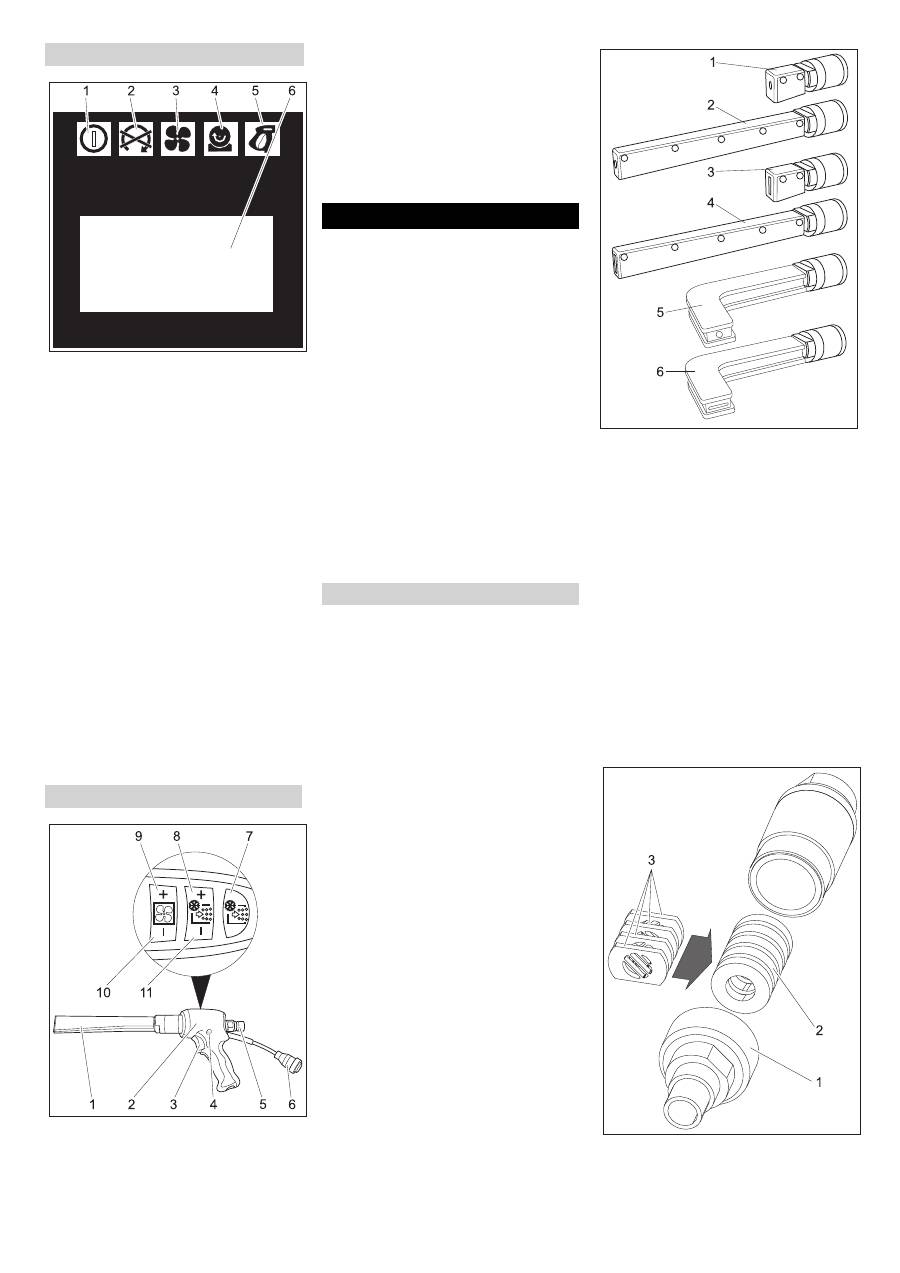

1 Kontrollleuchte Steuerspannung

grün: Steuerspannung in Ordnung

rot: Steuerspannung zu niedrig

gelb: Entleerung Trockeneisbehälter

aktiv

2 Kontrollleuchte Not-Aus

rot: Not-Aus-Taster betätigt

grün: Not-Aus-Taster nicht betätigt

3 Kontrollleuchte Druckluft

grün: Druck in Ordnung

orange: gewählter Strahldruck nicht er-

reicht

rot: Druck zu gering (unter 0,15 MPa/

1,5 bar)

4 Kontrollleuchte Dosiereinrichtung

grün: Antrieb in Ordnung

rot: Störung im Antrieb

5 Kontrollleuchte Strahlpistole

grün: Strahlpistole in Ordnung

orange: Abzugshebel der Strahlpistole

während dem Einschalten betätigt

rot: Strahlpistole ausgesteckt oder

Steuerleitung beschädigt

6 Anzeigefeld

1 Düse

2 Strahlpistole

3 Abzugshebel

4 Sicherungsknopf

5 Kupplung Strahlmittel-Schlauch

6 Kupplung Steuerleitung

Nur bei IB 7/40 Advanced:

7 Taste Trockeneis-Dosierung Ein/Aus

Leuchtet rot bei ausgeschalteter Tro-

ckeneis-Dosierung

8 Taste Trockeneis-Dosierung erhöhen

9 Taste Strahldruck erhöhen

10 Taste Strahldruck verringern

11 Taste Trockeneis-Dosierung verringern



Gefahr

Verletzungsgefahr durch herumfliegende

Trockeneispellets.

Beim Vorbereiten des Gerätes alle Bau-

gruppen, insbesondere den Strahlmittel-

Schlauch auf ordnungsgemäßen Zustand

untersuchen. Beschädigte Baugruppen

durch einwandfreie ersetzen.

Verschmutzte Baugruppen reinigen und

auf ordnungsgemäße Funktion prüfen.



Gerät auf einer waagrechten, ebenen

Fläche abstellen und Feststellbremsen

der Lenkrollen blockieren.



Strahlmittelschlauch mit dem Gerät ver-

binden und sichern.



Strahlpistole mit dem Strahlmittel-

Schlauch verbinden und sichern.



Steuerleitung mit dem Gerät verbinden.



Steuerleitung mit der Strahlpistole ver-

binden.

Hinweis

Die Auswahl der Düse ist abhängig vom

Werkstoff des Reinigungsobjekts und der

Verschmutzung.

Alle Düsen werden ohne Werkzeug auf das

Gewinde der Strahlpistole aufgeschraubt.

Die an der Düse angebrachten Schlüssel-

flächen dienen zum Lösen festsitzender

Düsen mit einem Gabelschlüssel.



Gefahr

Verletzungsgefahr durch unbeabsichtigt

startendes Gerät. Vor dem Düsenwechsel

Gerät ausschalten.

몇

Warnung

Verletzungsgefahr durch Berührung der

kalten Düse. Düse vor dem Berühren auf-

wärmen lassen oder Schutzhandschuhe

tragen.

Vorsicht

Gefahr von Kaltverschweißung. Düsenge-

winde vor der Montage mit dem beiliegen-

den Fett bestreichen.

Neben der mitgelieferten Flachstrahldüse

stehen weitere Flach- und Rundstahldüsen

in verschiedenen Ausführungen als Zube-

hör zur Verfügung.

1 Rundstrahldüse, kurz

2 Rundstrahldüse, lang

3 Flachstrahldüse, kurz

4 Flachstrahldüse, lang, im Lieferumfang

5 Rundstrahldüse, abgewinkelt, mit Gum-

miarmierung

6 Flachstrahldüse, abgewinkelt, mit

Gummiarmierung



Düse auf den Gewindestutzen der

Strahlpistole aufsetzen und von Hand

festziehen.

Der Scrambler zerkleinert die Trockeneis-

pellets und wird zwischen Strahlpistole und

Düse montiert.

Die Ausrichtung der 4 Lochplatten im Scram-

bler gibt den Grad der Zerkleinerung vor.

Grad der Zerkleinerung auswählen:

1 Verschraubung

2 Magazin

3 Lochplatte

Display

Strahleinrichtung

Inbetriebnahme

Düsen

Strahldüsen

Scrambler (Zubehör)
