Karcher IB 7-40 Adv: Ibrugtagning

-

3

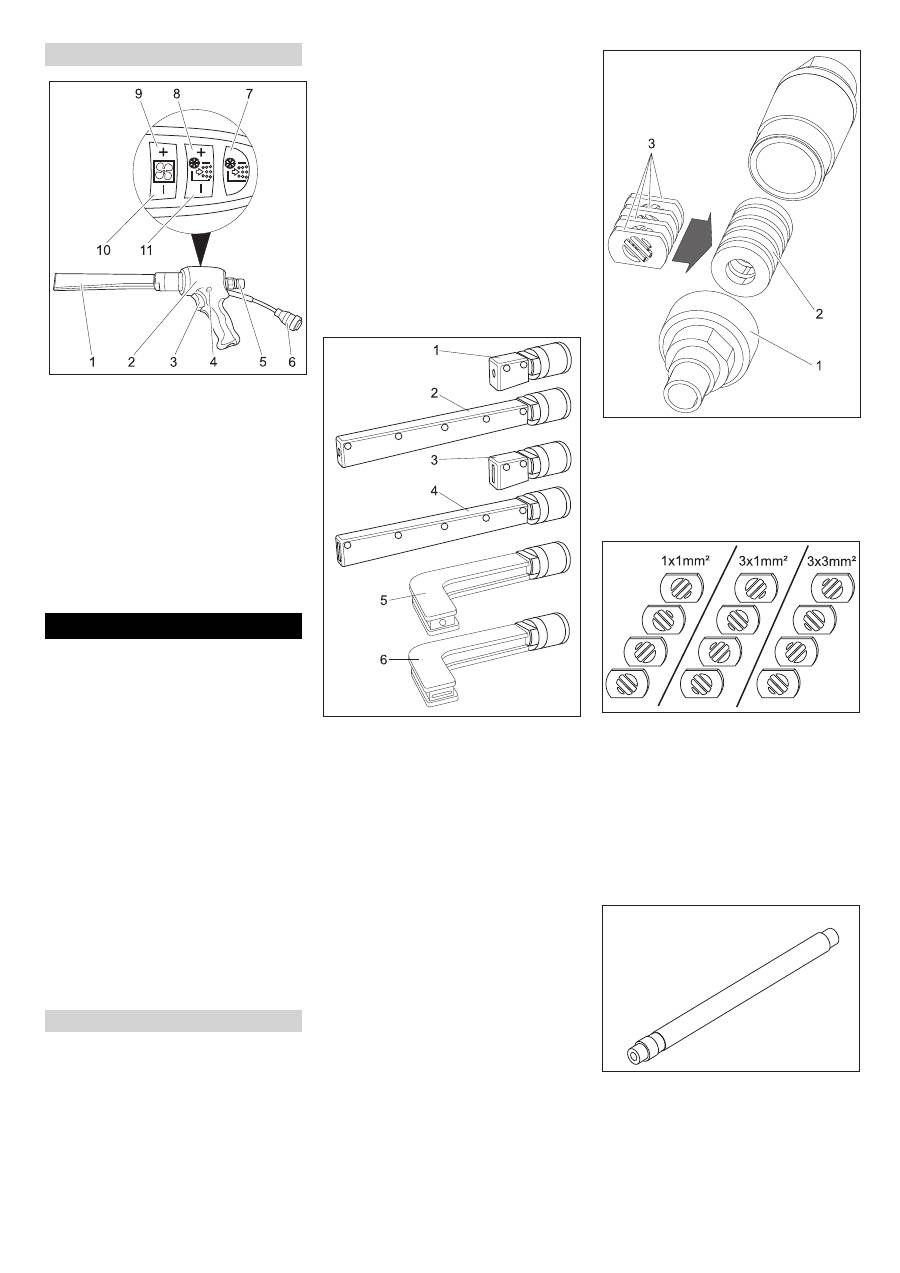

1 Mundstykke

2 Strålepistol

3 Aftrækker

4 Sikringsknap

5 Kobling strålemiddelslange

6 Kobling styringsledning

Kun ved IB 7/40 Advanced:

7 Tast tørisdosering til/fra

Lyser rødt ved inaktiv tøris-dosering

8 Tast Forhøj tøris-dosering

9 Tast Forhøj stråletryk

10 Tast Reducer stråletryk

11 Tast Reducer tøris-dosering



Risiko

Farer for personskader på grund af flyven-

de tørispellets.

Kontroller om alle komponenter, især strå-

lemiddelslangen, er i en god tilstand hvis

maskinen forberedes. Udskift komponenter

som har skader mod nye komponenter.

Rens tilsmudsede komponenter og kontrol-

ler dem med hensyn til god funktionstil-

stand.



Stil maskinen på en plan og vandret fla-

de og bloker styringshjulenes stop-

bremse.



Strålemiddelslangen forbindes med

maskinen og sikres.



Strålepistolen forbindes med strålemid-

delslangen og sikres.



Forbind styringsledningen med maski-

nen.



Forbind styringsledningen med strålepi-

stolen.

OBS

Udvalg af mundstykker er afhængigt af ren-

gøringsgenstandens materiale og til-

smudsningen.

Alle mundstykker skrues på strålepistolens

gevind uden værktøj. Nøglefladerne på

mundstykket tjener til at løsne fastsiddende

mundstykker med en gaffelnøgle.



Risiko

Fare for personskader på grund af en util-

sigtet start af maskinen. Sluk for maskinen

før dysen skiftes.

몇

Advarsel

Fare for personskader hvis den kolde dyse

berøres. Opvarm dysen før den berøres el-

ler brug sikkerhedshandsker.

Forsigtig

Fare for kuldesammensvejsning. Mund-

stykkets gevind smøres med det vedlagte

fedt før monteringen.

Ved siden af de medleverede stråledyser

findes der yderligere flad- og rundstråledy-

ser i forskellige udgaver som tilbehør.

1 Rundstråledyse, kort

2 Rundstråledyse, lang

3 Fladstråledyse, kort

4 Fladstråledyse, lang, med i leverings-

omfanget

5 rundstråledyse, afvinklet, med gummi-

armering

6 fladstråledyse, afvinklet, med gummiar-

mering



Sæt dysen på strålepistolens gevindtap

og stram den med hånden.

Scrambler smuldrer tørispellets og monte-

res imellem strålepistol og dyse.

Justeringen af de 4 perforeringsplader i

scrambleren fastlægger findelingens grad.

Vælge findelingens grad:

1 forskruning

2 magasin

3 hulplade



Fjern skruer.



Tag magasin med hulpladerne ud.



Placér hulpladerne i magasinet som vist

foroven (3 muligheder). Målene på bille-

det refererer til gennemgangsåbninger-

nes størrelse.



Sæt magasinet med hulpladerne ind i

scrambleren.



Skru skruerne på og stram dem.

Imellem strålepistol og dyse kan der isæt-

tes en forlængelse.

Stråleindretning

Ibrugtagning

Mundstykker

Stråledyser

Scrambler (tilbehør)

Dyseforlængelse (tilbehør)

78

DA
