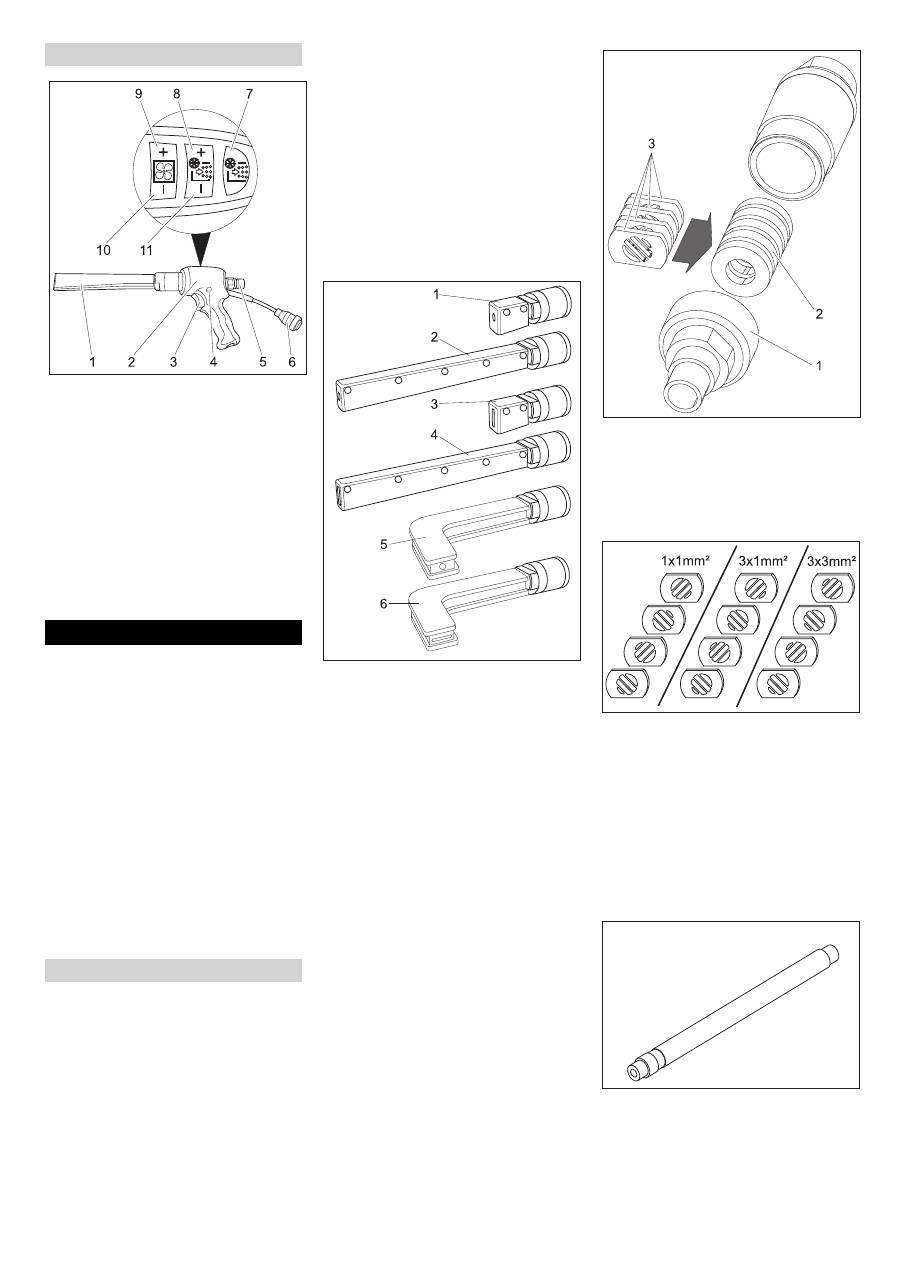

Karcher IB 7-40 Adv: Idrifttagning

-

3

1 Munstycke

2 Strålspruta

3 Startspak

4 Låsknapp

5 Koppling med strålmedelslang

6 Koppling styrledning

Endast hos IB 7/40 Advanced:

7 Knapp Torrisdosering på/av

Lyser röd när torrisdoseringen är av-

stängd

8 Knapp Öka torrisdosering

9 Knapp Öka stråtryck

10 Knapp Minska stråltryck

11 Knapp Minska torrisdosering



Fara

Risk för skador på grund av omkringflygan-

de torrispellets.

Kontrollera korrektheten hos alla kompo-

nentgrupper, speciellt strålmedelsslangen,

när aggregatet förbereds. Ersätt skadade

komponentgrupper med nya.

Rengör nedsmutsade maskinkomponenter

och kontrollera att funktionen är korrekt.



Placera aggregatet på vågrätt, jämnt

underlag och spärra styrrullarnas par-

keringsbroms.



Anslut strålmedelsslangen till aggrega-

tet och säkra den.



Anslut strålsprutan till strålmedelslang-

en och säkra den.



Förbind styrledning med aggregatet.



Förbind styrledning med strålspruta.

Observera

Munstycke väljs mot bakgrund av arbets-

material hos det objekt som ska rengöras

samt nedsmutsningsgraden.

Alla munstycken skuvas fast på strålspru-

tans gängning utan verktyg. På munstycket

placerade nyckelytor är avsedda att använ-

das när fastsittande munstycken ska los-

sas medhjälp av u-nyckel.



Fara

Risk för skador vid oavsiktlig start av ma-

skinen. Stäng av maskinen innan mun-

stycket byts ut.

몇

Varning

Risk för personskador vid beröring av det

kalla munstycket. Värm upp munstycket

innan beröring eller bär handskar.

Varning

Fara på grund av kallsvetsning. Stryk med-

följande fett på munstycksgängningen före

montering.

Vid sidan av det medföljande flatstrålemun-

stycket finns andra flat- och rundstrålemun-

stycken i olika utföranden att få som

tillbehör.

1 Rundstrålemunstycke, kort

2 Rundstrålemunstycke, långt

3 Flatstrålemunstycke, kort

4 Flatstrålemunstycke, långt, medföljer

leveransen

5 Rundstrålemunstycke, vinklat, med

gummiarmering

6 Flatstrålemunstycke, vinklat, med gum-

miarmering



Sätt munstycket på gängfästet på strål-

pistolen och skruva fast för hand.

Scramblern delar torrispelletsen i mindre

bitar och den monteras mellan strålspruta

och munstycke.

Inställningen av de fyra hålplattorna i

scramblern avgör graden av finfördelning-

en.

Välj finfördelningsgrad:

1 Skruvkoppling

2 Magasin

3 Hålskiva



Skruva bort skruvkopplingen.



Tag ut magasinet med hålskivorna.



Följ instruktionen ovan när hålskivorna

sätts in i magasinet (tre möjligheter).

Måttuppgiften i bilden baserar på storle-

ken hos genomströmningsöppningen.



Sätt in magasin med hålskivor i Scram-

blern.



Skruva på skruvkopplingen och drag

fast den.

Mellan strålspruta och munstycke kan en

förlängning placeras.

Strålanordning

Idrifttagning

Munstycken

Strålmunstycken

Scrambler (tillbehör)

Munstycksförlängning (tillbehör)

98

SV
