Karcher IB 7-40 Adv: Utilização conforme o fim a que se destina a máquina Funcionamento Elementos de manuseamento

     -

2



Perigo

Perigo de ferimentos por objectos projecta-

dos. Fixar eventuais objectos de pequenas

dimensões/leves sujeitos a limpeza, de

modo a evitar que sejam projectados pelo

jacto de gelo seco.

몇

Advertência

Não utilizar o aparelho se outras pessoas

se situarem no raio de acção da mesma, a

não ser que estas utilizem vestuário de

protecção.

Não utilizar o aparelho se uma linha de li-

gação ou componentes importantes do

aparelho estiverem danificados, p. ex., dis-

positivos de segurança, mangueira do pro-

duto de pulverização, pistola

pulverizadora.

Perigo de esmagamento no dispositivo de

dosagem. Antes de proceder à remoção da

chapa de protecção no recipiente de gelo

seco é de extrema importância retirar a fi-

cha de rede do aparelho da respectiva to-

mada.

Na República Federal da Alemanha são

aplicáveis as seguintes prescrições e nor-

mas para a operação desta instalação (a

solicitar na Carl Heymanns Verlag KG, Lu-

xemburger Straße 449, 50939 Köln):

–

BGV D 26 Trabalhos com jactos

–

Instrução de execução referente a

BGV D 26

–

BGR 117 Trabalhar em espaços reduzi-

dos

–

BGR 189 Aplicação de vestuário de

protecção

–

BGR 195 Aplicação de luvas de protec-

ção

–

BGR 500 Trabalhos com aparelhos de

jacto

–

BGI 534 Trabalhar em espaços reduzi-

dos

–

BGI 836 Dispositivo de advertência de

gás

Se premir o botão de Desactivação de

Emergência, a dosagem do gelo seco pára

e a corrente de ar do bico é interrompida.



Soltar o gatilho de disparo da pistola de

jacto.



Premir o botão de paragem de emer-

gência.

A dosagem do gelo seco é parada e a cor-

rente de ar do bocal interrompida.



Interromper a alimentação do ar com-

primido.

O aparelho serve para a remoção de suji-

dade com bolas de gelo seco que são pro-

jectadas com um jacto de ar.

O aparelho não pode ser operado num am-

biente potencialmente explosivo.

Como meio projectado no jacto só podem

ser utilizadas bolas de gelo seco. A utiliza-

ção de outros meios projectados pode re-

sultar na danificação do aparelho.

Ar comprimido é encaminhado por uma

válvula de regulação da pressão para a

pistola de jacto. Para o accionamento do

gatilho de disparo da pistola de jacto, a vál-

vula abre-se e o jacto de ar sai da pistola

de jacto. Adicionalmente são adicionadas

bolas de gelo seco ao jacto de ar, através

do dispositivo de dosagem. Na versão do

aparelho "IB 7/40 Advanced" a dosagem

pode ser desligada na pistola. As bolas de

gelo frio embatem na superfície que pre-

tende limpar e removem a sujidade. As bo-

las de gelo frio de -79 °C provocam

tensões térmicas adicionais entre a sujida-

de e o objecto de limpeza, as quais contri-

buem adicionalmente para a dissolução da

sujidade. Além disso, o gelo que embate

no objecto transforma-se imediatamente

em dióxido de carbono e afecta, desse mo-

do, 700 vezes o volume normal. O gelo

seco posiciona-se entre o objecto e a suji-

dade, removendo a mesma.

Durante a operação a jacto, um vibrador no

recipiente do gelo frio assegura a alimenta-

ção contínua de bolas de gelo frio.

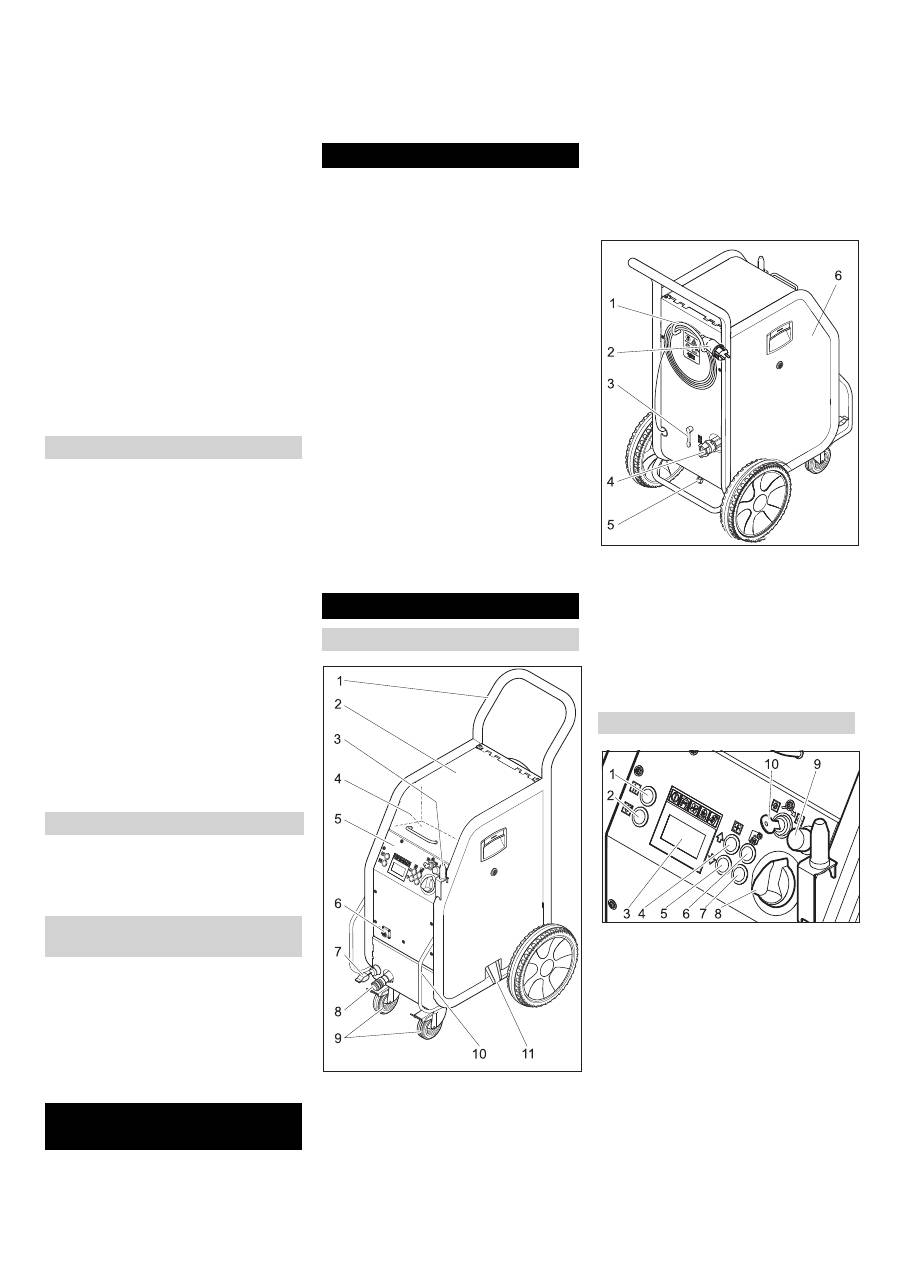

1 Alavanca de avanço

2 Tampa do recipiente do gelo seco

3 Suporte para a pistola de jacto

4 Prateleira para acessórios

5 Painel de comando

6 Acolpamento do cabo de comando

7 Cabo terra com borne (apenas IB 7/

40 Advanced, opção no IB 7/40 Clas-

sic)

8 Acoplamento da mangueira do produto

projectado

9 Rolo de guia com travão de imobiliza-

ção

10 Pega de transporte, arco de protecção

na traseira

11 Saída do gelo seco, para o esvazia-

mento do recipiente

1 Braçadeira para cabo

2 Cabo de rede com ficha

3 Válvula de descarga da pressão, sepa-

rador de água do esvaziamento do con-

densado

4 Ligação do ar comprimido

5 Evacuação de condensado

6 Fusível F1, por baixo da carenagem la-

teral

1 Tecla "Estatística", repor contador

2 Tecla "Esvaziamento do recipiente do

gelo seco"

3 Display

4 Tecla "Aumentar a pressão do jacto"

5 Tecla "Reduzir a pressão do jacto"

6 Tecla "Aumentar a dosagem do gelo

seco"

7 Tecla "Reduzir a dosagem do gelo se-

co"

8 Interruptor da máquina

9 Botão de paragem de emergência

10 Interruptor de chave

Normas e directivas

Equipamento de segurança

Botão de paragem de emergência

Desactivação em caso de emergên-

cia

Utilização conforme o fim a  que se destina a máquina Funcionamento Elementos de manuseamento
