Karcher IB 7-40 Adv: Manejo

     -

4

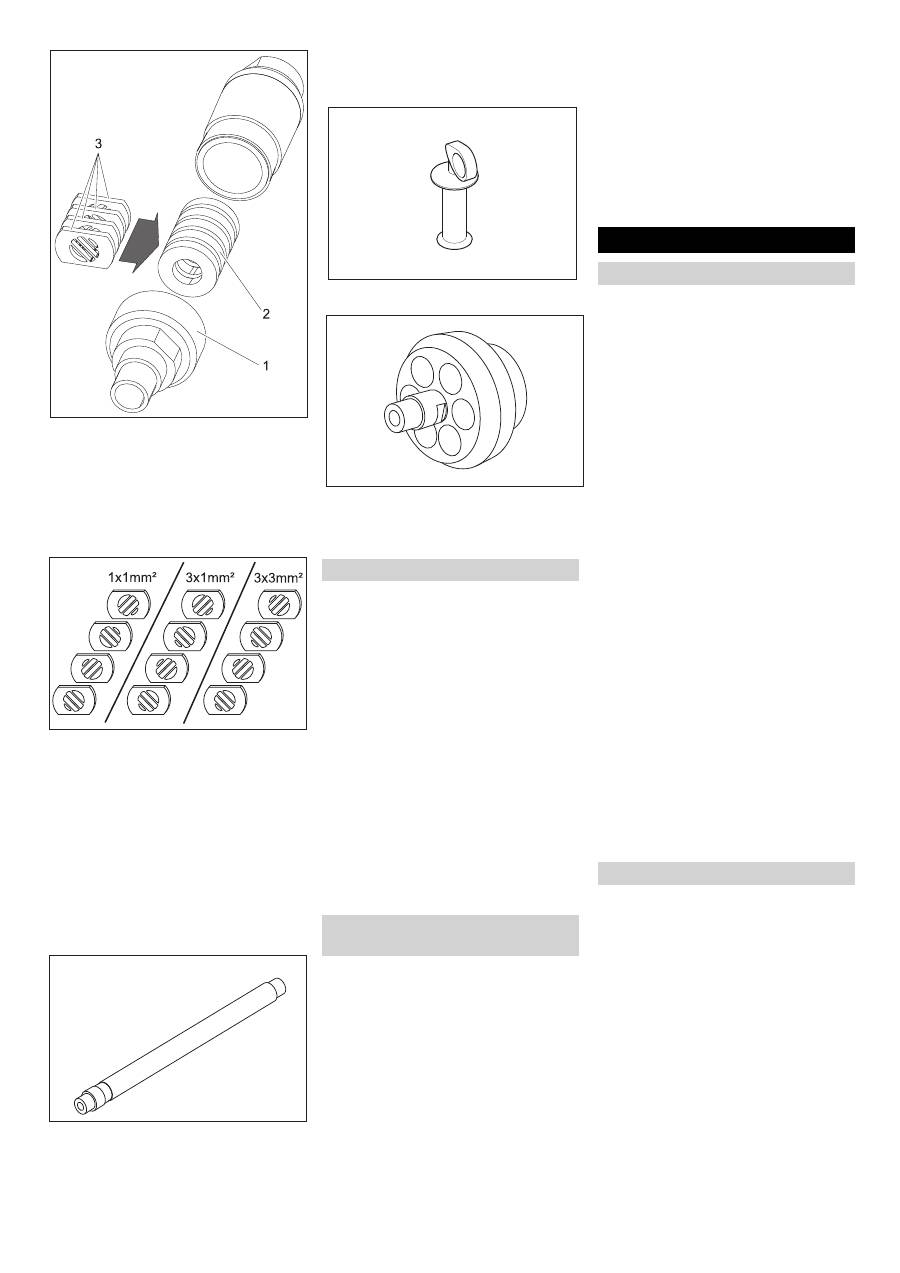

1 unión roscada

2 Depósito

3 Plancha agujereada



Desenroscar la rosca.



Extraer el depósito con las placas de

agujeros.



Colocar las placas de agujeros en el

depósito como se indica más arriba (3

posibilidades). Las medidas de la ima-

gen se refieren al tamaño de los orifi-

cios de paso.



Colocar el depósito con las placas de

agujeros en el scrambler.



Enroscar y apretar la rosca.

Se puede colocar una prolongación entre

la pistola de chorreo y la boquilla.

La empuñadura se puede fijar en la prolon-

gación.

La iluminación de trabajo se coloca entre la

pistola de chorro y la boquilla. En el capítu-

lo "Manejo/ajustes básicos" se describe la

conexión y desconexión.

Nota

Para un funcionamiento sin averías, el aire

comprimido debe tener un contenido de

humedad bajo (máx. 5% de humedad rela-

tiva, punto de condensación inferior a 0

ºC). El aire comprimido no debe tener acei-

te, ni suciedad u objetos extraños.

El aire comprimido tiene que estar seco y

sin aceite, al compresor tiene que estar

postconectado al menos un post-refrigera-

dor y un separador.



Cerrar la válvula de descarga de pre-

sión.



Conectar la tubería de aire comprimido

a la conexión de aire comprimido del

aparato.

La presión de suministro máxima per-

mitida de 1MPa (10 bar) no debe ser

excedida.



Peligro

Peligro por descarga eléctrica.

La toma de corriente usada debe estar ins-

talada por un electricista y cumplir la norma

CEI 60364-1.

Sólo se permite conectar el aparato a una ali-

mentación de corriente con puesta a tierra.

El enchufe de toma de corriente debe tener

fácil acceso y estar posicionado a una altu-

ra entre 0,6 m y 1,9 m del suelo.

El enchufe empleado debe encontrarse en

el campo visual del operador.

El aparato tiene que estar asegurado con

un interruptor de protección FI tipo B, de 30

mA.

Comprobar si la conexión a red del aparato

está en perfecto estado antes de cada

puesta en funcionamiento. No poner en

funcionamiento el aparato si el cable está

dañado.  Un electricista debe cambiar el

cable dañado.

El cable alargador tiene que tener un con-

tactor IPX4 y el modelo de cable tiene que

cumplir al menos H 07 RN-F 3G1,5.



Enchufar la clavija de red a una toma

de corriente.



Peligro

Peligro de que se produzcan quemaduras

por frío.  El hielo seco tiene una temperatu-

ra de -79 °C. No tocar el hielo seco ni las

piezas del aparato frías sin protección. Uti-

lizar guantes de seguridad y ropa protecto-

ra.



Abrir la tapa del recipiente de hielo se-

co.



Comprobar si en el recipiente de hielo

seco hay objetos extraños o condensa-

do, extraer el objeto extraño y el con-

densado.



Rellenar el recipiente con pellets de

hielo seco.

Precaución

Se corre el riesgo de dañar el aparato. Sólo

se puede utilizar pellets de hielo seco como

producto abrasivo. El uso de otro tipo de

productos abrasivos puede provocar la

pérdida de la garantía.



Cerrar la tapa del recipiente de hielo se-

co.

Nota

Para evitar averías provocadas por pellets

de hielo seco derretidos, se recomienda

usar totalmente el contenido del recipiente

de hielo seco antes de rellenar de nuevo

con hielo seco. Antes de realizar largas

pausas en el funcionamiento, operar el

aparato hasta que el recipiente de hielo

seco esté vacío o vaciar el recipiente con la

función Vaciado de hielo seco.

Nota

Las configuraciones dependen del material

del objeto a limpiar y de la suciedad.



El pulsador de parada de emergencia,

se desbloquea girándolo.



Colocar el interruptor principal en la po-

sición "I".



Girar el interruptor de llave en el sentido

de las agujas del reloj.



Configure la presión de chorro con las

teclas Aumentar/reducir la presión de

chorro.

Nota

Cuanto más alta sea la presión de chorro,

mayor (más agresivo) será el efecto de lim-

pieza.

Prolongación de la boquilla (acceso-

rios)

Empuñadura (accesorios)

Iluminación de trabajo (accesorios)

Conectar el aire comprimido

Establecimiento de la conexión a

red

Manejo

Rellenar hielo seco

Configuraciones

57

ES



-

5



Configure la dosificación de hielo seco

con las teclas Aumentar/reducir la dosi-

ficación de hielo seco.



Gire el interruptor de llave en el sentido

contrario a las agujas del reloj y quitar

la llave.

Mediante el cierre automático del orifi-

cio de la llave se evitará que entre su-

ciedad durante el funcionamiento.

Con la llave quitada, el aparato está

asegurado contra desajustes de las

configuraciones y restablecimientos de

los valores de estadística.



Realizar trabajos de mantenimiento

"diariamente antes de comenzar el fun-

cionamiento" (véase aparato "Manteni-

miento y cuidados").



Peligro

Riesgo de lesiones causadas por pellets de

hielo seco en movimiento. No apuntar a

personas con la pistola de chorreo.  Alejar

a terceras personas del lugar de aplicación

y mantenerlas alejadas mientras el aparato

esté en funcionamiento (por ejemplo me-

diante un bloqueo).

Mientras esté en funcionamiento no tocar

el orificio de la boquilla ni el chorro de hielo

seco.

Antes de separar la conexión entre la pisto-

la de chorreo y la manguera del producto

abrasivo y entre la manguera de producto

abrasivo y el aparato, es imprescindible

bloquear el suministro de aire comprimido,

dejar al aparato sin presión y desenchufar

el aparato.



Bloquear el área de trabajo para evitar

que entren personas durante el funcio-

namiento.



Peligro

Riesgo de asfixia por dióxido de carbono.

Los pellets de hielo seco está compuestos

de dióxido de carbono sólido. Cuando se

opera el aparato aumenta el contenido de

dióxido de carbono en el aire del lugar de

trabajo. Ventilar bien el lugar de trabajo,

utilizar si es necesario un aparato de aviso

a personas. Síntomas de una alta concen-

tración de dióxido de carbono en el oxíge-

no:

–

3...5%: dolor de cabeza, frecuencia

respiratoria alta.

–

7...10%: dolor de cabeza, nauseas, po-

sible pérdida de consciencia.

Si se producen estos síntomas, apagar in-

mediatamente el aparato y salir al aire li-

bre, antes de continuar el trabajo, mejorar

las medidas de ventilación o utilizar un

aparato de respiración artificial.

Respetar la hoja de datos de seguridad del

fabricante de hielo seco.



Peligro

Peligro por sustancias nocivas para la sa-

lud. Si pueden generarse polvos nocivos

para la salud durante el trabajo, se deberán

tomar las medidas de seguridad corres-

pondientes antes de comenzar a trabajar.



Peligro

Peligro de explosiones

No trabajar simultáneamente con metales

ligeros y piezas con contenido de hierro.

Si se trabajan alternamente metales ligeros

y piezas con contenido de hierro, se debe

limpiar el lugar de trabajo y el equipo de as-

piración cada vez que se cambie de mate-

rial.



Al realizar trabajos en lugares estre-

chos hay que garantizar un cambio de

aire adecuado para mantener la con-

centración de dióxido de carbono del

aire del ambiente bajo los niveles peli-

grosos.



Fijar el objeto de limpieza si es necesa-

rio.



Peligro

Riesgo de lesiones causadas por descar-

gas electroestáticas, riesgo de daños cau-

sados por módulos electrónicos. Durante el

proceso de limpieza, el objeto a limpiar se

puede cargar de electricidad. Poner a tierra

el objeto a limpiar y mantener la toma a tie-

rra durante todo el proceso de limpieza.

몇

Advertencia

Riesgo de daños provocados por objetos

extraños que caen en el contenedor de hie-

lo seco. Mantener la tapa del contenedor

de hielo seco cerrada durante el funciona-

miento.



Conectar la pieza de toma a tierra (sólo

en el IB //40 Advance) de forma eléctri-

ca con el objeto de limpieza o poner a

tierra el objeto de limpieza de otro mo-

do.



Utilizar ropa y guantes de seguridad,

gafas bien ajustadas y orejeras.



Activar el suministro de aire comprimi-

do.



El pulsador de parada de emergencia,

se desbloquea girándolo.



Seleccionar una posición segura y

adoptar una posición del cuerpo segura

para no perder el equilibrio por la fuerza

de retroceso de la pistola de chorreo.

Para evitar que se produzca brusca-

mente un retroceso, se puede ajustar

una subida lenta de la presión de cho-

rro (véase "Manejo/ajustes básicos"

Punto del menú Arranque suave).



Presionar hacia dentro el botón de se-

guro de la pistola de chorro.



Pulsar la palanca de disparo de la pis-

tola de chorro para activar el chorro de

hielo seco y llevar a cabo el proceso de

limpieza.

Nota

En el modelo IB 7/40 Advance se puede

conectar y desconectar la dosificación de

pelets de hielo seco de la pistola de chorro

con la tecla Conectar/desconectar dosifis

de hielo seco. Con la dosificación desco-

nectada se ilumina la tecla en rojo, en la

pantalla aparece "Ice off“.

Además de ello, en el modelo

IB 7/

40 Advance se puede reajustar la presión

del chorro y la cantidad de hielo seco de la

pistola de chorro.

몇

Advertencia

Peligro de daños al dispositivo de dosifica-

ción por la suciedad. En el modo de funcio-

namiento de chorro, dejar cerrada la tapa

del recipiente de hielo seco, para evitar la

entrada de la suciedad sobre la que se diri-

ja el chorro.



Soltar la palanca de disparo de la pisto-

la de chorreo.



Pulsar la tecla de desconexión de

emergencia

Se para la dosificación de hielo seco y se

interrumpe el flujo de aire de la boquilla.



Interrumpir el suministro de aire compri-

mido.



El pulsador de parada de emergencia,

se desbloquea girándolo.



Soltar la palanca de disparo de la pisto-

la de chorreo.



En las pausas de funcionamiento se

puede introducir la pistola de chorro en

el soporte situado en el aparato.

Nota

En el caso de paradas en el funcionamien-

to más largas, se pueden derretir los pe-

llets de hielo seco en el recipiente de hielo

seco. Si es posible no interrumpir el funcio-

namiento durante más de 20 minutos. Si se

producen interrupciones largas, vaciar el

recipiente de hielo seco.

Un separador de agua limpia el aire com-

primido con el que se alimenta el aparato.

De esta manera se recoge concentrado en

el separador de agua que se debe vaciar

periódicamente.



Colocar un recipiente colector bajo la

salida de condensado.



Abrir lentamente la válvula de descarga

de presió y esperar hasta que haya sa-

lido el condensado del aparato.

Nota

Para proteger el medio ambiente, eliminar

el condensado de forma ecológica.



Colocar el interruptor principal en la po-

sición "I".



Pulsar brevemente la tecla Estadística,

para mostrar la duración del servicio.

t: Duración del funcionamiento desde la

última puesta a cero.

T: Tiempo de funcionamiento total.



Pulsar brevemente la tecla Estadística,

para mostrar la cantidad de hielo seco

procesada.

Funcionamiento

Desconectar en caso de emergen-

cia

Puesta en marcha tras desconexión

de emergencia

Interrupción del funcionamiento

Purgue el condensado.

Función estadística

Acceder a los valores
