Karcher Balayeuse mécanique KM 70-30 C Bp Pack Confort: Bedien- und Funktionsele- mente Vor Inbetriebnahme

     -

2

Hinweis

Nur wenn Sie die von Kärcher empfohle-

nen Batterien und Ladegeräte benutzen,

besteht Garantieanspruch.

–

Die Betriebsanweisungen des Batterie-

Herstellers und des Ladegeräteherstel-

lers sind unbedingt zu beachten. Be-

achten Sie die Empfehlungen des

Gesetzgebers im Umgang mit Batteri-

en.

–

Batterien niemals in entladenem Zu-

stand stehen lassen, sondern möglichst

bald wieder aufladen.

–

Zur Vermeidung von Kriechströmen die

Batterien stets sauber und trocken hal-

ten. Vor Verunreinigungen, zum Bei-

spiel durch Metallstaub, schützen.

–

Keine Werkzeuge oder ähnliches auf

die Batterie legen. Kurzschluss und Ex-

plosionsgefahr.

–

Keinesfalls in der Nähe einer Batterie

oder in einem Batterieladeraum mit of-

fener Flamme hantieren, Funken er-

zeugen oder rauchen.

Explosionsgefahr.

–

Verbrauchte Batterien sind, entspre-

chend der EG-Richtlinie 91/ 157 EWG,

umweltgerecht zu entsorgen.

Bild 1, siehe Umschlagseite

1 Kehrwalze

2 Schaumstofffilter

3 Flachfaltenfilter **

4 Gebläse Staubabsaugung **

5 Dichtung Staubabsaugung **

6 Tragegriff

7 Kehrgutbehälter

8 Griff Filterabrüttlung **

9 Drehgriff Anpressdruck Seitenbesen

10 Staubabsaugung **

11 Programmschalter

12 Schubbügel

13 Netzkabel mit Stecker *

14 Ladebuchse ***

15 Batterieabdeckung

16 Reservesicherung

17 Sicherung

18 Störungsanzeige Batterie

19 Batterieanzeige

20 Hebel Anpressdruck Kehrwalze

21 Netzkabel-Aufbewahrung/Batteriefach

22 Sterngriff Schubbügelbefestigung

* nur bei Version Bp Pack

** nur bei Version Adv.

*** nicht bei Version Bp Pack



Karton seitlich öffnen und Gerät her-

ausziehen.

Wenn Sie beim Auspacken einen

Transportschaden feststellen, dann be-

nachrichtigen Sie Ihr Verkaufshaus.

Bild 2, siehe Umschlagseite



Seitenbesen mit den 3 beiliegenden

Schrauben befestigen.

Beachten Sie beim Umgang mit Batterien

unbedingt folgende Warnhinweise:

Beachten Sie beim Umgang mit Batterien

unbedingt folgende Warnhinweise:



Gefahr

Explosionsgefahr! Keine Werkzeuge oder

Ähnliches auf die Batterie, d.h. auf Endpole

und Zellenverbinder legen.

Verletzungsgefahr! Wunden niemals mit

Blei in Berührung bringen. Nach der Arbeit

an Batterien immer die Hände reinigen.



Deckel des Batteriefachs abnehmen.



Schraube herausdrehen und Batterie-

abdeckung entfernen.



Batterie in die Batteriehalterung stellen.

몇

Warnung

Auf richtige Polung achten.

Mitgeliefertes Anschlusskabel anklemmen.



Polklemme (rotes Kabel) am Pluspol

(+) anschließen.



Polklemme am Minuspol (-) anschlie-

ßen.



Batterieabdeckung einsetzen und mit

Schraube befestigen.



Deckel des Batteriefachs aufsetzen

und einrasten.

Hinweis

Beim Ausbau der Batterie ist darauf zu ach-

ten, dass zuerst die Minuspol-Leitung ab-

geklemmt wird. Die Batteriepole und

Polklemmen auf ausreichenden Schutz

durch Polschutzfett kontrollieren.

몇

Warnung

Vor Inbetriebnahme des Gerätes Batterie

aufladen.



Gefahr

Gefahr durch elektrischen Schlag. Strom-

leitungsnetz und Absicherung beachten –

siehe „Ladegerät“. Ladegerät nur in trocke-

nen Räumen mit ausreichender Belüftung

verwenden!

Hinweis

Die Ladezeit bei leerem Akku liegt bei ca.

12 Stunden.



Gefahr

Verletzungsgefahr! Sicherheitsvorschrif-

ten beim Umgang mit Batterien beachten.

Gebrauchsanweisung des Ladegeräther-

stellers beachten.



Gefahr

Verletzungsgefahr! Das Ladegerät darf nur

in Betrieb genommen werden, wenn das

Netzkabel nicht beschädigt ist. Ein beschä-

digtes Netzkabel ist unverzüglich durch

den Hersteller, den Kundendienst oder

eine qualifizierte Person zu ersetzen.

Hinweis

Das Gerät ist serienmäßig mit einer war-

tungsfreien Batterie ausgestattet.



Netzstecker des Ladegerätes in Steck-

dose stecken.

Hinweis

Das Ladegerät ist elektronisch geregelt

und beendet den Ladevorgang selbststän-

dig. Alle Funktionen des Gerätes werden

während des Ladevorgangs automatisch

unterbrochen.

Die Batterieanzeige zeigt bei eingesteck-

tem Netzstecker den Fortschritt des Lade-

vorgangs an:



Ladekabel des Ladegerätes in die La-

debuchse der Kehrmaschine einste-

cken.



Netzstecker des Ladegerätes einste-

cken und Ladegerät einschalten.

Batteriebetriebene Geräte

Bedien- und Funktionsele- mente Vor Inbetriebnahme

Auspacken

Montage

Batterien

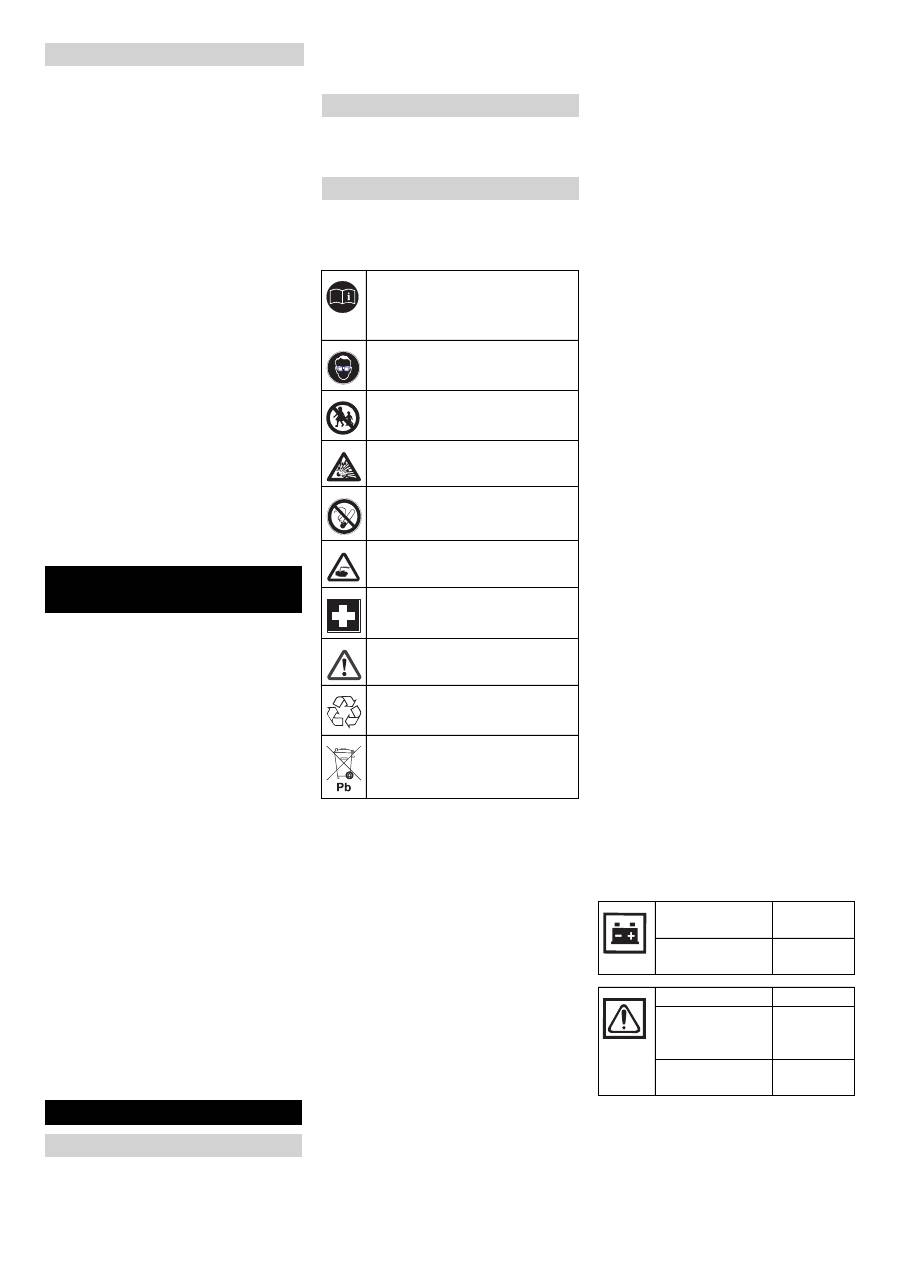

Sicherheitshinweise Batterien

Hinweise auf der Batterie, in der

Gebrauchsanweisung und in der

Fahrzeugbetriebsanleitung beach-

ten

Augenschutz tragen

Kinder von Säure und Batterien

fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und

Rauchen verboten

Verätzungsgefahr

Erste Hilfe

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

Batterie einbauen und anschließen

Batterie laden

(1) Ladevorgang Variante Bp Pack

Batterie wird gela-

den

leuchtet

gelb

Batterie ist gela-

den

leuchtet

grün

Ladegerät defekt

leuchtet rot

Batterie verpolt

oder nicht ange-

schlossen

blinkt lang-

sam rot

Batterie defekt

blinkt

schnell rot

(2) Ladevorgang Variante Bp

4 DE
