Karcher B 40 C Ep: Peatumine ja seiskamine

     -

4



Kiiruse vähendamine: Keerake nuppu

suunas „–“.



Kiiruse suurendamine: Keerake nuppu

suunas „+“.

Ettevaatust

Põrandakatte vigastamise oht. Ärge käita-

ge seadet ühel kohal.

Märkus

Seade on üles ehitatud selliselt, et harja-

pea on paremalt üle. See võimaldab üle-

vaatlikku töötamist serva lähedal.



Keerake programmi valikulüliti soovitud

puhastusprogrammile.



Vajutage puhastuspea langetamise pe-

daali pisut alla, ja viige pedaal seejärel

vasakule. Nii vabaneb pedaal blokee-

ringust. Laske pedaal aeglaselt üles.

Puhastuspea langeb alla.

Märkus

Masina seiskamise ja ülekoormuse korral

jääb harjamootor seisma.



Tõmmake hoob välja ja suruge alla; imi-

otsak liigub alla

Märkus

Plaaditud põrandate puhastamiseks regu-

leerige sirget imitosakut nii, et puhastamine

ei toimuks plaatide suhtes täisnurga all.

Puhastustulemuse parandamiseks võib re-

guleerida imiotsaku asendit ja kallet (vt

„Imiotsaku reguleerimine“).

Kui musta vee paak on täis,

sulgeb ujuk

sissevõtuava ja imiturbiin töötab suurema

pöörete arvuga. Sel juhul lülitabe sissevõtt

välja ja sõitke musta vee paagi tühjendus-

kohta.



Sulgege veekoguse reguleerimisnupp.



Vabastage turvalüliti.



Seadke programmi valikulüliti imemise-

le.



Tõstke puhastuspea üles.



Sõitke pisut maad edasi ja imige ülejää-

nud vesi ära.



Tõstke imiotsak üles.



Tõmmake võrgupistik seinakontaktist

välja.

몇

Hoiatus

Järgige kohalikke heitvete käitlemise ees-

kirju.



Võtke väljalaskevoolik hoidikust välja ja

pangetage sobivasse kogumisanumas-

se.



Suruge või murdke doseerimisseadis

kokku.



Avage doseerimisseadise kaas.



Laske must vesi välja - veekoguse re-

guleerimiseks suruge või murdke.



Loputage musta vee paaki puhta veega

või puhastage lisavarustusse kuuluva

musta vee paagi puhastussüsteemi

abil.



Puhta vee väljalaskmiseks tehke kaas

lahti - ärge võtke täiesti ära. Lasta vesi

välja.



Puhta vee paagi loputamiseks eemal-

dage täiesti kaas ja võtke välja puhta

vee filter.



Oht

Vigastusoht! Masinat tohib peale- või ma-

halaadimiseks kasutada ainult tõusudel,

mille kaldenurk ei ületa teatud väärtust (vt

"Tehnilised andmed"). Sõitke aeglaselt.

Ettevaatust

Vigastusoht! Transportimisel jälgige sead-

me kaalu.



Tõstke puhastuspea üles, et vältida

harjade vigastamist.



Võtke hari välja, et vältida harja vigasta-

mist.



Sõidukites transportimisel fikseerige

seade vastavalt kehtivatele määrustele

libisemise ja ümbermineku vastu.

Ettevaatust

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

Seda seadet tohib ladustada ainult siseruu-

mides.



Oht

Vigastusoht. Enne mistahes töid seadme

juures tuleb toitepistik seinakontaktist välja

tõmmata.



Laske must vesi ja ülejäänud puhas

vesi välja ja kõrvaldage.

Ettevaatust

Vigastusoht. Ärge pritsige seadet veega

ega kasutage agressiivseid puhastusva-

hendeid.



Laske must vesi välja.



Loputage musta vee paaki puhta veega

või puhastage lisavarustusse kuuluva

musta vee paagi puhastussüsteemi

abil.



Võtke jämeda mustuse sõel musta vee

paagist välja ja puhastage seda.



Puhastage seadet niiske, pehmetoime-

lise puhastusvahendi lahuses niisuta-

tud lapiga.



Kontrollige ebemefiltrit, vajadusel pu-

hastage.



Ainult BR variant: võtke jämeda mustu-

se paak välja ja tühjendage.



Ainult BR variant: Veejaotusrenni pu-

hastamine (vt osa „Hooldustööd“).



Puhastage imihuuli ja puhastushuuli,

kontrollige kulumist ja vahetage vajadu-

sel välja.



Kontrollige harju kulumise osas, vaja-

dusel vahetage välja.



Vajutage musta vee paagi lukk sisse ja

sulgege musta vee paagi kate nii, et

jääks väike pragu kuivamiseks.



Puhastage tihendeid musta vee paagi

ja kaane vahel ning kontrollige tihedust,

vajadusel vahetage välja.



Puhastage harjatunnelit (ainult variant

BR).



Laske ettenähtud ülevaatused läbi viia

klienditeenindusel.

Edasiliikumiskiiruse reguleerimine

(ainult BD-puhastuspea puhul)

Puhastamine

Puhastuspea langetamine

Imiotsaku langetamine

Peatumine ja seiskamine

Musta vee väljalaskmine

Puhta vee väljalaskimine

Transport Hoiulepanek Korrashoid ja tehnohooldus

Hooldusplaan

Pärast iga kasutamist

Kord kuus

Kord aastas

193 ET

-

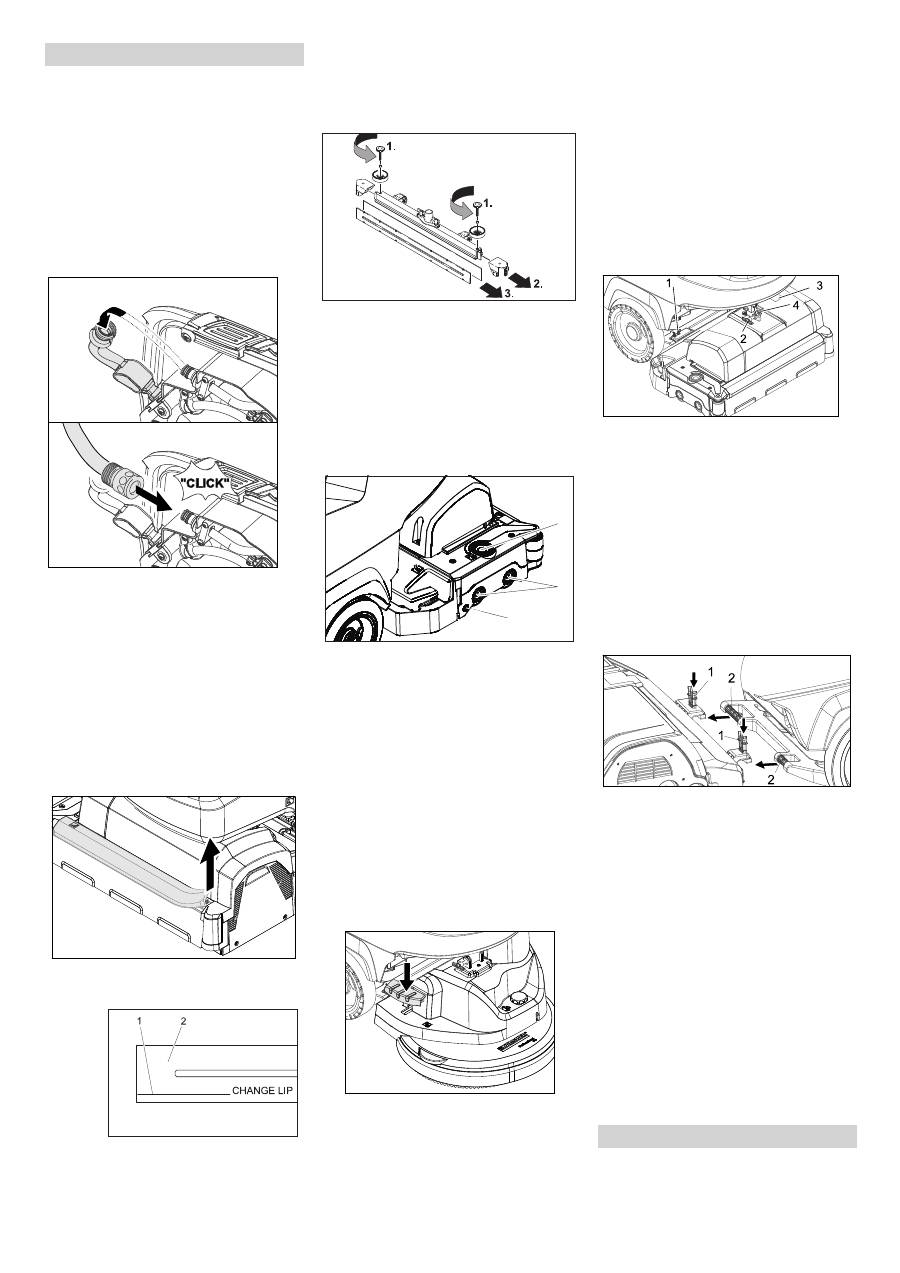

5



Võtke musta vee väljalaskevoolik hoidi-

kust välja ja langetage sobiva kogumi-

sanuma kohal alla.



Avage doseerimisseadise kaas.



Avage musta vee paagi kaas.



Tõmmake painduv lukk loputussüstee-

milt ära.



Ühendage veevoolik loputussüsteemi-

ga.



Pange musta vee paagi kaas kinni, kuni

see on vastu elastset lukku.



Avage vee pealevool ja peske musta

vee paaki u. 30 sekundit.

Loputamists võib vajadusel 2 - 3 korda

korrata.



Sulgege vee pealevool ja võtke voolik

jälle seadme küljest ära.



Tõmmake ära kummist liist ja puhasta-

ge renni lapiga. Pärast puhastamist su-

ruge kummist liist jälle peale.

1 Kulumistähis

2 Imihuul

Imihuuled tuleb välja vahetada või ümber

pöörata, kui need on kulumismärgini kulu-

nud.



Imivarb maha võtta.



Tähtnupud välja kruvida.



Tõmmake plastmassist osad maha.



Tõmmake imihuuled maha.



Lükake kohale uued või ümberpööratud

imihuuled.



Lükake peale plastmassist osad.



Kruvige sisse tähtnupud ja keerake kin-

ni.



Tõstke puhastuspea üles.

1 Laagrikaane lukust vabastamise klahv

2 Hari

3 Nupp



Vajutage laagrikaane lukustusest va-

bastamise klahvile.



Pöörake laagrikaas kõrvale.



Tõmmake harjavaltsid välja.



Pange kohale uued harjavaltsid.



Pöörake laagrikaas tagasi ja vajutage

nupust kinni.



Tõstke puhastuspea üles.



Suruge harjavaltsi pedaal üle takistuse

alla.



Tõmmake ketashari küljelt puhastus-

pea alt välja.



Hoidke uut ketasharja puhastuspea all,

suruge üles ja laske asendisse fiksee-

ruda.



Lükake seadet u. 2 m ette, et juhtrullid

oleksid suunatud taha.



Vajutage puhastuspea langetamise pe-

daali pisut alla, ja viige pedaal seejärel

vasakule. Nii vabaneb pedaal blokee-

ringust. Laske pedaal aeglaselt üles.

Puhastuspea tõstehoob liigub alla.



Veepaagi vabastamine

: Esmalt va-

bastage külgmise luku kruvi ja plekist

detail.



Seejärel vabastage veepaagi lukk ja

keerake paak üles.

1 Vedruelement

2 Kinnitustihvt

3 Klemmikasti kate

4 Kinnitustihvti riiv



Pange puhastusnupp seadme ette kes-

kele.



Võtke ära klemmikasti kate.



Ühendage puhastuspea toitekaabel

seadmega.



Paigaldage klemmikasti kate.



Ühendage puhastuspea voolikuühen-

dus masina voolikuga.

1 Vedruelement

2 Tõukesang



Lükake tõukesang puhastuspeal ole-

vasse pessa.



Lükake vedruelemendid alla ja laske

asendisse fikseeruda.



Rihtige puhastuspea tõstehoob välja

puhastuspea ülemisel küljel olevale kin-

nituskohale.



Torgake kohale kinnitustihvt ja laske

asendisse fikseeruda.



Pöörake veepaak lõpuni alla, kontrolli-

ge lukustust.



Fikseerige lukk täiendavalt kruvi ja ple-

kist detailiga.

Mahamonteerimine toimub paigaldamisele

vastupidises järjekorras.

Seadme usaldusväärse toimimise huvides

võib pädeva Kärcheri müügikontoriga sõl-

mida hoolduslepingu.

Hooldustööd

Musta vee paagi pesemise süsteem (li-

savarustus)

Veejaotusrenni puhastamine

Vahetage imihuuled välja või pöörake

need ümber

Harjavaltside väljavahetamine

Ketasharja vahetamine

1

2

3

Puhastuspea paigaldamine

Puhastusnupu mahamonteerimine

Hooldusleping

194 ET
