Karcher B 40 C Ep: Elementos de operación y funcionamiento

     -

2

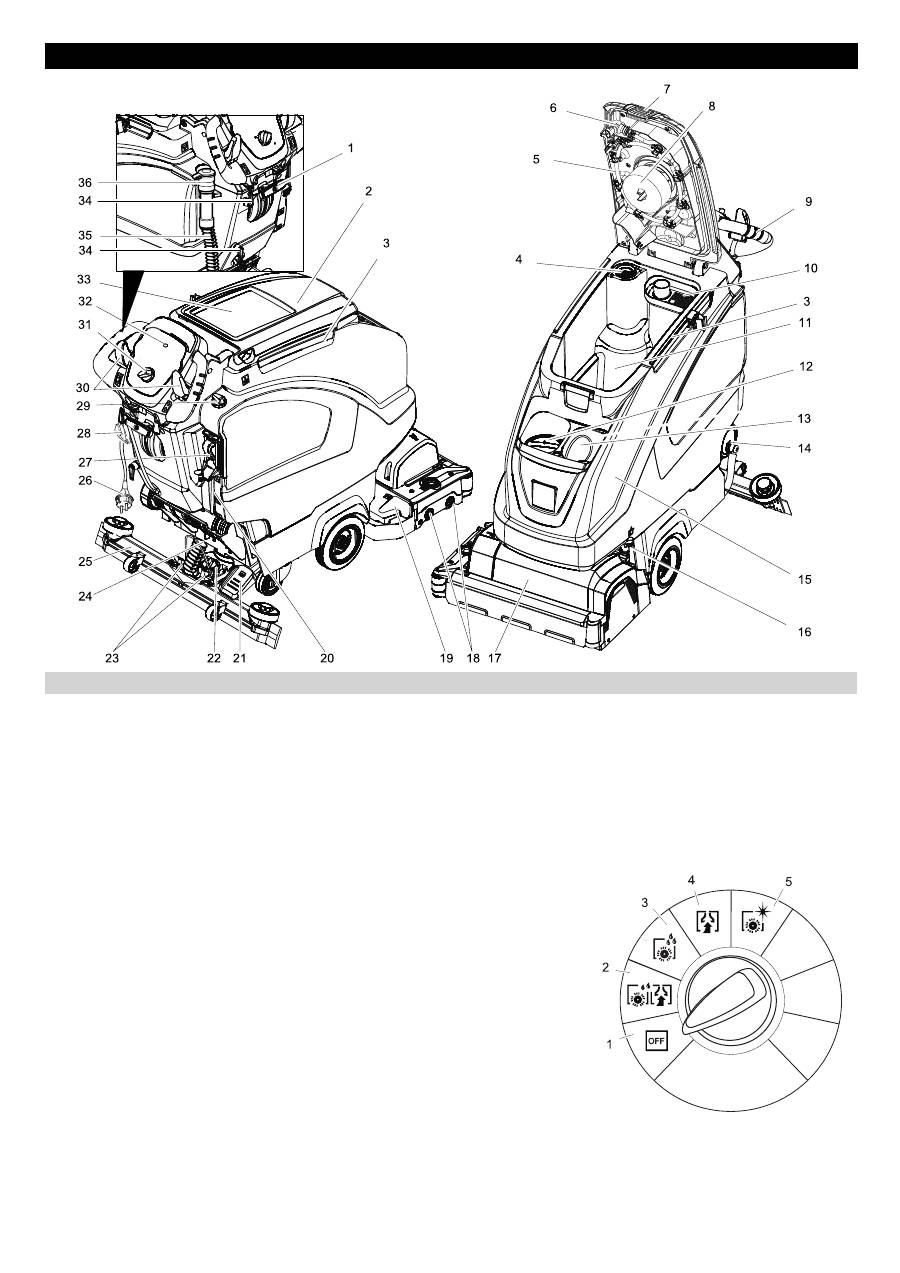

1 Palanca de bajada de la barra de aspi-

ración

2 Tapa del depósito de agua sucia

3 Barra de sujeción para la Homebase

4 Filtro de pelusas

5 Depósito de agua sucia del sistema de

enjuague (opcional)

6 Cierre flexible del sistema de enjuague

(opcional)

7 Cierre del depósito de agua sucia

8 Flotador

9 Estribo de empuje

10 Filtro de partículas de suciedad grue-

sas

11 Depósito de agua sucia

12 Orificio de llenado del depósito de agua

limpia

13 Soporte de la botella de detergente

14 Cierre del depósito de agua limpia con

filtro

15 Depósito de agua limpia

16 Bloqueo del depósito

asegurado adicionalmente con chapa y

tornillo

17 Cabezal limpiador *

18 Cepillos rotativos (R-cabezal de limpie-

za)

Cepillo de disco (D-cabezal de limpie-

za)

19 Depósito de partículas gruesas (sólo

BR)

20 Indicador de nivel de agua limpia

21 Pedal para elevar/bajar el cabezal de

limpieza

22 Palanca para ajustar la presión de

apriete de los cepillos

23 Empuñadura giratoria para inclinar la

barra de aspiración

24 Tuercas de mariposa para fijar la barra

de aspiración

25 Manguera de aspiración

26 Barra de aspiración *

27 Cable de alimentación con enchufe de

clavija de red

28 Sistema automático de llenado del de-

pósito de agua limpia (opcional)

29 Gancho de relajación de esfuerzos me-

cánicos

30 Botón regulador del caudal de agua

31 Interruptor de seguridad

32 Selector de programas

33 Fusible accionamiento de los cepillos

34 Superficie de apoyo para el set de lim-

pieza "Homebase Box"

35 Gancho portacables

36 Manguera de salida de agua sucia

37 Dispositivo de dosificación para agua

sucia

* no incluido en el volumen de suministro

–

Los elementos de control para el proce-

so de limpieza son amarillos.

–

Los elementos de control para el man-

tenimiento y el servicio son de color gris

claro.

1

OFF

El aparato está apagado.

2

Modo normal

Limpiar en húmedo del suelo y aspirar

el agua sucia.

Elementos de operación y funcionamiento

Figura de la aspiradora-fregadora

Identificación por colores

Selector de programas

44 ES
