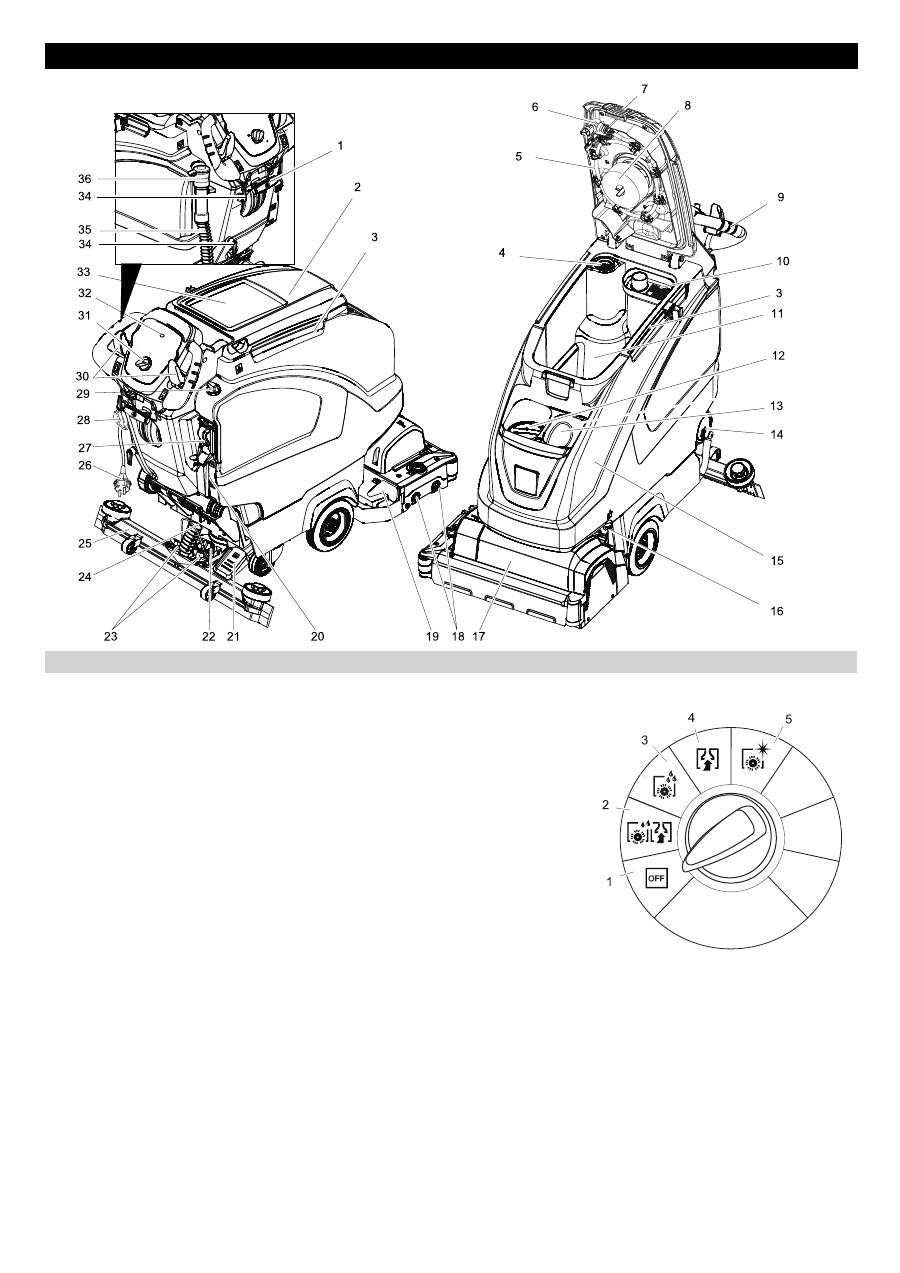

Karcher B 40 C Ep: Elementi di comando e di funzione

     -

2

1 Leva abbassamento barra di aspirazione

2 Coperchio serbatoio acqua sporca

3 Barra di supporto per Homebase

4 Filtro pelucchi

5 Serbatoio acqua sporca per il sistema

di lavaggio (in opzione)

6 Chiusura flessibile del sistema di lavag-

gio (in opzione)

7 Bloccaggio chiusura del serbatoio ac-

qua sporca

8 Galleggiante

9 Archetto di spinta

10 Filtro per sporco grossolano

11 Serbatoio acqua sporca

12 Foro di rabbocco serbatoio acqua pulita

13 Supporto bottiglia di detergente

14 Chiusura serbatoio acqua pulita con filtro

15 Serbatoio acqua pulita

16 Dispositivo di blocco del serbatoio

con lamiera aggiuntiva e fissata con vite

17 Testa di pulizia *

18 Rulli delle spazzole (Testa di pulizia R)

Spazzola a disco (Testa di pulizia D)

19 Contenitore dello sporco grossolano

(solo BR)

20 Indicatore di livello acqua pulita

21 Pedale per il sollevamento/l’abbassa-

mento della testa di pulizia

22 Leva per la regolazione della pressione

di contatto spazzole

23 Manopola per l'inclinazione della barra

di aspirazione

24 Dadi ad alette per il fissaggio della bar-

ra di aspirazione

25 Tubo flessibile di aspirazione

26 Barra di aspirazione *

27 Cavo di alimentazione con connettore

28 Automatismo di riempimento serbatoio

acqua pulita (in opzione)

29 Gancio fermacavo

30 Pulsante di regolazione della quantità

d'acqua

31 Interruttore di sicurezza

32 Selettore di programma

33 Fusibile azionamento spazzole

34 Piano d'appoggio per il kit di pulizia „Ho-

mebase Box“

35 Gancio per cavo

36 Tubo di scarico dell'acqua sporca

37 Dispositivo di dosaggio per l’acqua

sporca

* non in dotazione

–

Gli elementi di comando per il processo

di pulizia sono gialli.

–

Gli elementi di comando per la manu-

tenzione ed il service sono grigio chia-

ro.

1

OFF

l'apparecchio è spento.

2

Modalità Normale

Pulire ad umido il pavimento ed aspira-

re l'acqua sporca.

3

Modalità Intensivo

Pulire il pavimento ad umido e lasciare

agire il detergente.

4

Modalità Aspirazione

Aspirare il liquido sporco.

5

Modalità Lucidatura

Lucidare i pavimenti senza l'apporto di

liquidi.

Elementi di comando e di funzione

Figura Lavasciugapavimenti

Contrassegno colore

Selettore di programma
