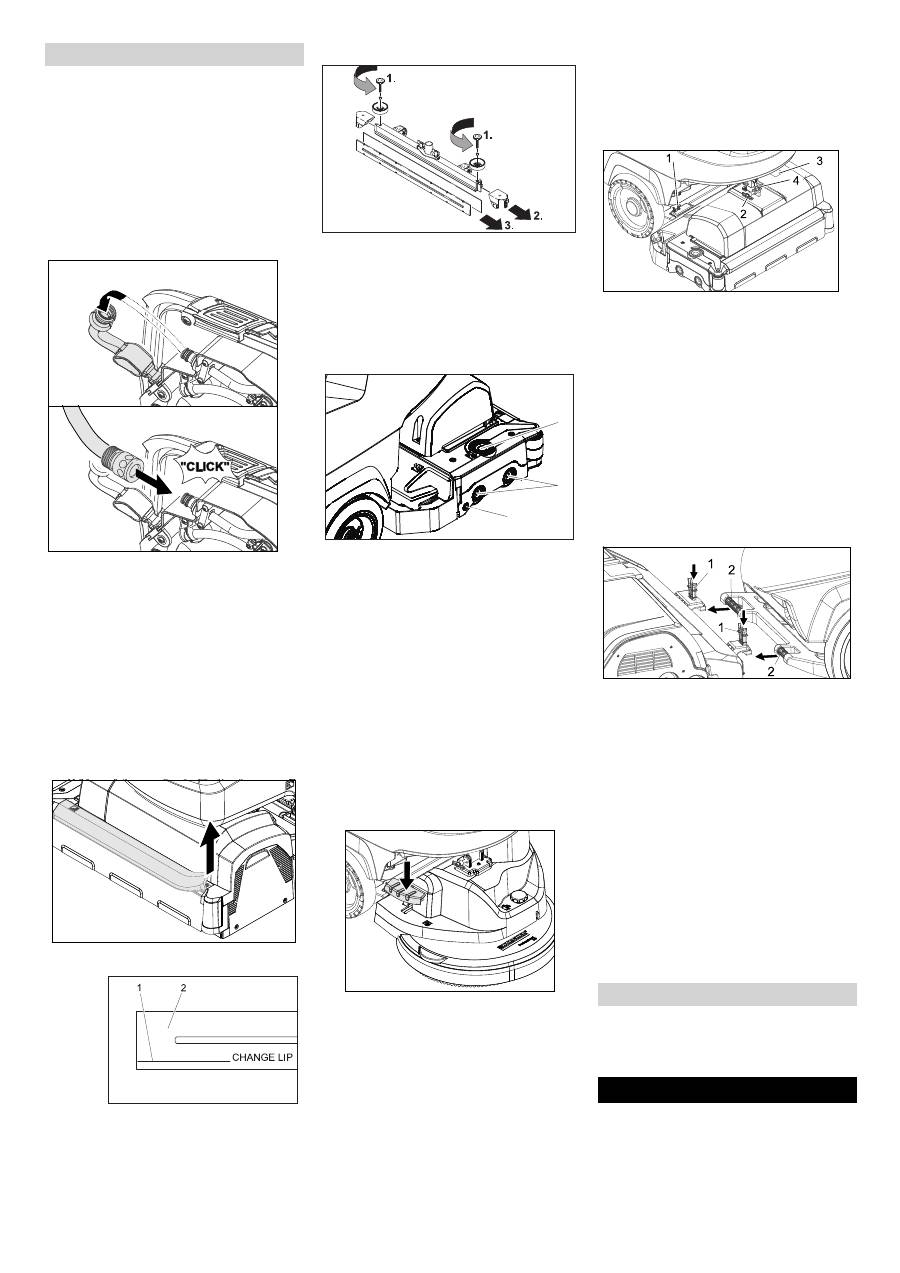

Karcher B 40 C Ep: Frostskydd

-

5



Tag tömningsslang för smutsvatten ur

hållare och placera den över lämpligt

uppsamlingskärl.



Öppna locket på doseringsanordning-

en.



Öppna lock smutsvattentank.



Dra bort flexibel förslutning från spol-

systemet.



Förbind vattenslang med spolsystemet.



Skjut skyddet smutsvattentank, tills det

ligger över den flexibla låsningen.



Öppna vattentillförseln och spola

smutsvattentanken i ca 30 sekunder.

Spola två till tre gånger vid behov.



Stäng av vattentillförseln och koppla

ifrån slangen från maskinen.



Dra av gummilisten och rengör rännan

med en trasa. Tryck efter rengöringen

tillbaka gummilisten jämt över hela

längden.

1 Slitagemarkering

2 Sugläpp

Sugläpparna måste bytas ut eller vändas

när de nötts ner till slitagemarkeringen.



Tag bort sugskenor.



Skruva ur stjärnrattar.



Drag bort syntetdelar.



Drag bort sugläppar.



Skjut in nya eller vända sugläppar.



Skjut på syntetdelar.



Skruva i stjärnrattar och drag fast.



Höj rengöringshuvud.

1 Upplåsningsknapp lagerskydd

2 Borste

3 Tryckknapp



Tryck på upplåsningsknapp lager-

skydd.



Sväng bort lagerskydd.



Drag ut borstvalsar.



Sätt i nya borstvalsar.



Sväng tillbaka lagerskydd och tryck på

tryckknappen.



Höj rengöringshuvud.



Tryck pedalen borstbyte neråt, förbi

motståndet.



Drag ut skivborste på sidan under ren-

göringshuvudet.



Håll ny skivborste under rengöringshu-

vudet, tryck uppåt och haka fast.



Skjut fram maskinen ca 2 m så att styr-

rullarna pekar bakåt.



Tryck ner pedalen för nedsänkningen

av rengöringshuvudet något och förflyt-

ta den sedan åt vänster. Detta gör att

pedalen frikopplas. Släpp upp pedalen

långsamt.

Lyftarmen för rengöringshuvudet går

nedåt.



Lås upp vattentanken

: Lossa först

skruven och plåtdelen på sidolåset.



Lossa därefter låsningen på vattentan-

ken och sväng tanken uppåt.

1 Fjäderelement

2 Spärrstift

3 Kåpa uttagslåda

4 Spärr säkringsstift



Lägg rengöringshuvudet i mitten fram-

för maskinen.



Ta bort kåpan på uttagslådan.



Anslut rengöringshuvudets strömför-

sörjningskabel till maskinen.



Montera kåpan på uttagslådan.



Förbind slangkopplingen på rengö-

ringshuvudet med slangen på maski-

nen.

1 Fjäderelement

2 Skjuthandtag



Skjut in skjutbygel i rengöringshuvudets

urtag.



Skjut ner fjäderelement och haka fast.



Justera lyftarmen för rengöringshuvu-

det på upptagningen på rengöringshu-

vudets översida.



Stick in säkringsstift och haka fast.



Sväng ner vattentank helt, kontrollera

lås.



Säkra låset ytterligare med skruv och

plåtdelen.

Demonteringsarbetet sker i omvänd ord-

ningsföljd till monteringen.

För säker drift av maskinen kan service-

kontrakt ingås med ansvarigt Kärcher-för-

säljningsställe.

Vid risk för frost:



Töm färsk- och smutsvattentank.



Placera maskinen i ett frostskyddat ut-

rymme.

Underhållsarbeten

Smutsvattentank spolsystem (tillval)

Rengöra vattenfördelningsränna

Byt ut eller vänd sugläppar

Byta borstvalsar

Byt ut skivborste

Montera rengöringshuvud

1

2

3

Demontera rengöringshuvud

Underhållskontrakt

Frostskydd

79 SV
