Slovensky - 9
Pripojenie k počítaču a k audio zariadeniu
¦
Dostupné zariadenia: digitálny audio systém, zosilňovač, DVD domáce kino
OPTICAL
Audio pripojenie
Slúchadlá pripojenie
Použitie optického (Digital) kábla alebo audio (Analogue) kábla, prípadne pripojenia slúchadiel
✎
DIGITAL AUDIO OUT (OPTICAL)
x
Keď sa digitálny audio systém pripája ku konektoru
DIGITAL AUDIO OUT (OPTICAL)
, znížte hlasitosť TV, aj
systému.
x
5.1 CH (kanálový) zvuk je dostupný vtedy, keď je TV pripojený k externému zariadeniu s podporou štandardu
5.1 CH.
x
Keď je prijímač (domáce kino) zapnutý, zvukový výstup môžete počúvať z optického konektora TV. Keď TV
prijíma signál DTV, TV bude vysielať 5.1-kanálový zvuk do prijímača domáceho kina. Keď je zdroj digitálny
komponent, ako napríklad DVD/Blu-ray prehrávač/prijímač káblovej televízie/STB (Set-Top-Box) satelitný
prijímač, a je pripojený k TV pomocou rozhrania HDMI, z prijímača domáceho kina bude počuť iba 2-kanálový
zvuk. Ak chcete počuť 5.1-kanálový zvuk, pripojte konektor digitálneho audio výstupu z DVD/Blu-ray
prehrávača/prijímača káblovej televízie/STB satelitného prijímača priamo k zosilňovaču alebo domácemu kinu.
✎
Slúchadlá
H
: Slúchadlá môžete pripojiť k výstupu na slúchadlá na vašom prijímači. Počas doby, keď sú pripojené
slúchadlá, zvuk zo vstavaných reproduktorov bude vypnutý.
x
Funkcia zvuku môže byť obmedzená, keď pripájate slúchadlá k TV.
x
Hlasitosť slúchadiel a hlasitosť TV sa nastavujú samostatne.
[UD5000-BT]BN68-03432R.indb 9
2011-4-27 14:23:11
Slovensky - 10
10
¦
Používanie kábla HDMI alebo kábla HDMI do DVI/kábla D-sub
✎
Pripojenie cez kábel HDMI sa v závislosti od počítača možno nepodporuje.
✎
Kábel HDMI podporuje digitálne video a zvukové signály a nevyžaduje samostatný kábel pre zvuk.
AUDIO OUT
AUDIO OUT
DVI OUT
PC OUT
HDMI OUT
Pripojenie počítača
Režimy zobrazenia (vstup D-Sub a HDMI/DVI)
Optimálne rozlíšenie je 1920 X 1080 pri 60 Hz.
Režim
Rozlíšenie
Horizontálna frekvencia
(kHz)
Vertikálna frekvencia (Hz)
Frekvencia vzorkovania
(MHz)
Synchronizačná
polarita (H/V)
IBM
640 x 350
31.469
70.086
25.175
+/-
720 x 400
31.469
70.087
28.322
-/+
MAC
640 x 480
35.000
66.667
30.240
-/-
832 x 624
49.726
74.551
57.284
-/-
1152 x 870
68.681
75.062
100.000
-/-
VESA DMT
640 x 480
31.469
59.940
25.175
-/-
640 x 480
37.861
72.809
31.500
-/-
640 x 480
37.500
75.000
31.500
-/-
800 x 600
37.879
60.317
40.000
+/+
800 x 600
48.077
72.188
50.000
+/+
800 x 600
46.875
75.000
49.500
+/+
1024 x 768
48.363
60.004
65.000
-/-
1024 x 768
56.476
70.069
75.000
-/-
1024 x 768
60.023
75.029
78.750
+/+
1152 x 864
67.500
75.000
108.000
+/+
1280 x 1024
63.981
60.020
108.000
+/+
1280 x 1024
79.976
75.025
135.000
+/+
1280 x 800
49.702
59.810
83.500
-/+
1280 x 800
62.795
74.934
106.500
-/+
1280 x 960
60.000
60.000
108.000
+/+
1360 x 768
47.712
60.015
85.500
+/+
1440 x 900
55.935
59.887
106.500
-/+
1440 x 900
70.635
74.984
136.750
-/+
1680 x 1050
65.290
59.954
146.250
-/+
VESA DMT/DTV
CEA
1920 x 1080p
67.500
60.000
148.500
+/+
✎
✎
POZNÁMKA
x
Pre pripojenie pomocou kábla HDMI/DVI musíte použiť konektor
HDMI IN 1(DVI)
.
x
Režim prekladaného zobrazenia sa nepodporuje.
x
V prípade zvolenia neštandardného formátu obrazu môže televízor pracovať nezvyčajne.
x
Podporujú sa oddelené a kompozitné režimy. Funkcia SOG (Sync On Green) sa nepodporuje.
[UD5000-BT]BN68-03432R.indb 10
2011-4-27 14:23:31
Slovensky - 11
11
Zmena vstupného zdroja
¦
Zoznam zdrojov
Použite pre výber TV alebo iných externých vstupných zdrojov, ako sú napríklad DVD prehrávače/prehrávače Blu-Ray/
prijímače káblovej televízie/STB satelitné prijímače pripojené k TV.
■
TV / Ext. / PC / AV / Komponent / HDMI1/DVI / HDMI2 / USB
✎
Pod položkou Zoznam zdrojov sa vyznačia pripojené vstupy.
✎
Ak chcete vidieť len pripojené zariadenia, na položku
Pripojené
prejdite pomocou tlačidla
◄
alebo
►
.
✎
Možnosti
Ext.
a
PC
vždy zostanú aktivované.
✎
Ak sa pripojené externé zariadenia nezvýraznia, stlačte červené tlačidlo. TV vyhľadá pripojené zariadenia.
Použitie funkcie Úprava názvu
V položke Zdroj stlačte tlačidlo
TOOLS
a potom môžete nastaviť želané názvy externých zdrojov vstupu.
■
VCR / DVD / Káblový STB / Satelitný STB / PVR STB / Prijímač AV / Hra / Videokamera / PC / DVI PC / Zariadenia DVI / TV / IPTV /
Blu-ray / HD DVD / DMA
: Pomenujte do vstupných konektorov pripojené zariadenie, aby ste zjednodušili váš výber vstupného zdroja.
✎
Pri pripájaní počítača k portu
HDMI IN 1 (DVI)
pomocou kábla HDMI, TV nastavte na režim
PC
v položke
Úprava názvu
.
✎
Pri pripájaní počítača k portu
HDMI IN 1 (DVI)
pomocou kábla HDMI do DVI, TV nastavte na režim
DVI PC
v položke
Úprava názvu
.
✎
Pri pripájaní zariadení AV k portu
HDMI IN 1 (DVI)
pomocou kábla HDMI do DVI, TV nastavte na režim
Zariadenia DVI
v položke
Úprava
názvu
.
Informácie
Môžete zobraziť podrobné informácie o zvolenom externom zariadení.
✎
Na zaistenie najlepšieho káblového pripojenia pre tento produkt sa uistite, že používate káble s takou maximálnou hrúbkou, aká je
uvedená nižšie:
x
Maximálna hrúbka – 0.55 palce (14 mm)
Pripojenie k zásuvke COMMNON INTERFACE
Pripojenie adaptéra karty CI
Adaptér pripojte tak, ako je to zobrazené vpravo.
Ak chcete pripojiť adaptér karty CI CARD, postupujte podľa týchto krokov.
✎
Pred pripevnením TV na stenu sa ubezpečte, že ste pripojili adaptér.
1.
Adaptér karty CI CARD vložte do dvoch otvorov na produkte
1
.
✎
Na zadnej strane TV nájdite tieto dva otvory. Dva otvory sa nachádzajú vedľa portu
COMMON INTERFACE
.
✎
Silne ich pritlačte k stredu adaptéra, aby ste zaistili úplné uzamknutie.
2.
Adaptér karty CI CARD pripojte do portu
COMMON INTERFACE
.
3.
Vložte kartu „CI alebo CI+ CARD“.
Používanie karty „CI alebo CI+ CARD“
Ak chcete sledovať platené kanály, musíte vložiť kartu „CI alebo CI+ CARD“.
y
Ak nevložíte kartu „CI alebo CI+“, niektoré kanály zobrazia správu „Kódovaný signál“.
y
Za približne 2 až 3 minúty sa zobrazí informácia o spárovaní, ktorá obsahuje telefónne číslo, ID karty
„CI alebo CI+ CARD“, ID hostiteľa a iné informácie. Ak sa zobrazí správa o chybe, kontaktujte vášho
poskytovateľa služby.
y
Po skončení konfigurácie informácií o kanáli sa zobrazí správa „Aktualizácia ukončená“, ktorá
označuje, že sa práve aktualizoval zoznam kanálov.
✎
POZNÁMKA
x
Kartu „CI alebo CI+ CARD“ si musíte zakúpiť u miestneho poskytovateľa káblovej televízie.
x
Pri vyberaní karty „CI alebo CI+ CARD“ ju opatrne vytiahnite rukami, pretože pádom by sa karta
„CI alebo CI+ CARD“ mohla poškodiť.
x
Kartu „CI alebo CI+ CARD“ vložte v smere, ktorý je na nej vyznačený.
x
Umiestnenie štrbiny
COMMON INTERFACE
sa môže odlišovať v závislosti od modelu.
x
Karta „CI alebo CI+ CARD“ nie je v niektorých krajinách a oblastiach podporovaná. Poraďte sa s vaším autorizovaným predajcom.
x
V prípade akýchkoľvek problémov sa obráťte na poskytovateľa služieb.
x
Vložte kartu „CI alebo CI+ CARD“, ktorá podporuje aktuálne nastavenia antény. Obraz bude skreslený alebo sa vôbec nezobrazí.
[UD5000-BT]BN68-03432R.indb 11
2011-4-27 14:23:41
Slovensky - 12
12

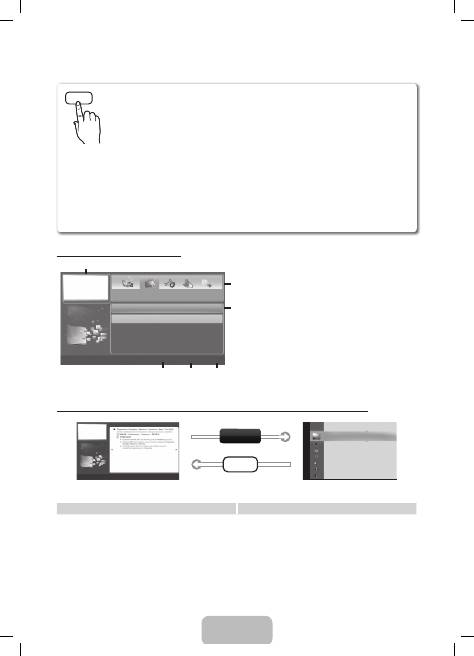

Spôsob zobrazenia návodu e-Manual
Zobrazenie na obrazovke
1
4
5
6
2
3
Základné funkcie
Ponuka obrazu
Ponuka zvuku
}
Register
E
Zadať
e
Koniec
1
Aktuálne zobrazené video, TV program atď.
2
Zoznam kategórií. Želanú kategóriu vyberte
stlačením tlačidla
◄
alebo
►
.
3
Zobrazuje zoznam podponúk. Kurzorom pohybujte
pomocou tlačidiel šípok na diaľkovom ovládaní.
Stlačením tlačidla
ENTER
E
vyberte želanú
podponuku.
4
}
Modré (
Register
): Zobrazuje obrazovku registra.
5
E
Zadať
: Vyberá kategóriu alebo podponuku.
6
e
Koniec
: Ukončenie návodu
e-Manual
.
Spôsob prepínania medzi témou návodu e-Manual a príslušnou ponukou(-ami) OSD.
Ob
raz
Režim obrazu
: Standard
►
Podsvietenie
: 7
Kontrast
: 95
Brightness
: 45
Ostrosť
: 50
Farba
: 50
Odtieň (Z/Č)
: G50/R50
Nastavenie obrazovky
E-MANUAL
a
Skús teraz
Základné funkcie > Ponuka Obraz (3/17)
a
Skús teraz
b
Domov
{
Priblížiť
}
Register
L
Strana
e
Koniec
✎
Táto funkcia nie je v niektorých ponukách zapnutá.
Spôsob 1
Spôsob 2
1.
Ak chcete použiť ponuku zodpovedajúcu téme návodu
e-Manual
, stlačením červeného tlačidla vyberte položku
Skús teraz
.
2.
Na obrazovku návodu
e-Manual
sa vráťte stlačením
tlačidla
E-MANUAL
.
1.
Po zobrazení témy stlačte tlačidlo
ENTER
E
. “
Chcete
to vykonať?
” sa zobrazí. Vyberte možnosť
Áno
a potom
stlačte tlačidlo
ENTER
E
. Zobrazí sa okno OSD.
2.
Na obrazovku návodu
e-Manual
sa vráťte stlačením
tlačidla
E-MANUAL
.
E-MANUAL
Pokyny o funkciách TV nájdete v návode
e-Manual
vo vašom TV. Ak chcete
tento návod použiť, na diaľkovom ovládaní stlačte tlačidlo
E-MANUAL
. Posunom
kurzora pomocou tlačidiel nahor/nadol/doprava/doľava zvýraznite kategóriu, potom
tému a potom stlačte tlačidlo
ENTER
E
. Návod
e-Manual
zobrazí stránku, ktorú
chcete vidieť.
Prístup k tomuto návodu môžete získať aj prostredníctvom ponuky:
O
MENU
m
→
Podpora
→
e-Manual
→
ENTER
E
✎
Na hlavnú ponuku návodu
e-Manual
sa vráťte stlačením tlačidla E-MANUAL na diaľkovom
ovládaní.
✎
Položku
Skús teraz
nemôžete použiť priamo, ak ste TV nastavili na externý zdroj vstupu.
[UD5000-BT]BN68-03432R.indb 12
2011-4-27 14:23:48
Slovensky - 13
13
Zobrazovanie obsahu
Základné funkcie > Ponuka Obraz (3/17)
2
3
4
5
a
Skús teraz
b
Domov
{
Priblížiť
}
Register
L
Strana
e
Koniec
1
1
Oblasť obsahu: Ak vyberiete podponuku, obsahuje
obsah tém. Na predchádzajúcu alebo nasledujúcu
stránku sa presuňte stlačením tlačidla
◄
/
►
.
2
Skús teraz
: Zobrazuje ponuku OSD, ktorá
zodpovedá téme. Na obrazovku návodu
e-Manual
sa vráťte stlačením tlačidla
E-MANUAL
.
3
Domov
: Presun na domovskú obrazovku návodu
e-Manual
.
4
Priblížiť
: Zväčší obrazovku. Po zväčšenej obrazovke
môžete prechádzať pomocou tlačidiel
▲
/
▼
.
5
L
(
Strana
): Prejde na predchádzajúcu alebo
nasledujúcu stranu.
Použitie režimu Roztiahnuť
U
Posun.
R
Späť
Obrazovku zväčšite výberom položky
Priblížiť
a následným
stlačením tlačidla
ENTER
E
. Po zväčšenej obrazovke
môžete prechádzať pomocou tlačidiel
▲
alebo
▼
.
✎
Ak chcete obrazovku vrátiť na normálnu veľkosť,
stlačte tlačidlo
RETURN
.
Vyhľadávanie témy na registrovej stránke
✎
Táto funkcia nemusí byť podporovaná v závislosti od jazyka.
1.
Ak chcete vyhľadať kľúčové slovo, stlačte modré tlačidlo a vyberte
Register
.
2.
Stlačením tlačidiel
◄
alebo
►
vyberte poradie znakov, ktoré chcete.
3.
Stlačením tlačidiel
▲
alebo
▼
vyberte kľúčové slovo, ktoré chcete zobraziť a potom stlačte tlačidlo
ENTER
E
.
4.
Zobrazí sa príslušná obrazovka elektronickej príručky s inštrukciami.
✎
Obrazovku
Register
zatvorte stlačením tlačidla
RETURN
.
[UD5000-BT]BN68-03432R.indb 13
2011-4-27 14:23:54
Slovensky - 14
14
Montáž držiaka na stenu
Príslušenstvo pre upevnenie na stenu (predáva sa samostatne) umožňuje namontovať TV na stenu.
Pre podrobné informácie o montáži držiaka na stenu si pozrite pokyny, ktoré sa dodávajú spolu s držiakom na stenu. Pri
inštalácii nástennej konzoly sa poraďte s technikom.
Spoločnosť Samsung Electronics nie je zodpovedná za akékoľvek poškodenie produktu, vaše zranenie alebo zranenia
druhých, keď sa rozhodnete, že TV namontujete sami.
Technické údaje súpravy upevňovacej konzoly (VESA)
Prípad A. Inštalácia držiaka na stenu značky SAMSUNG
Prípad B. Inštalácia držiaka na stenu od iného výrobcu
1
1
1
1
✎
Súprava na montáž na stenu nie je súčasťou dodávky, musíte ju zakúpiť samostatne.
Nástenný držiak nainštalujte na pevnú stenu kolmú voči podlahe. Pri montáži na iné stavebné materiály, sa prosím, poraďte s
vaším najbližším predajcom. Ak inštalujete na strop alebo šikmú stenu, môže padnúť a spôsobiť vážne fyzické zranenie.
✎
POZNÁMKA
x
Štandardné rozmery pre súpravy držiaka na stenu sú znázornené v nižšie uvedenej tabuľke.
x
Pri zakúpení našej súpravy upevňovacej konzoly sa dodá aj podrobná príručka inštalácie a všetky diely, potrebné na
zloženie.
x
Nepoužívajte skrutky, ktoré nie sú v súlade s technickými údajmi pre skrutky podľa normy VESA.
x
Nepoužívajte skrutky, ktoré sú dlhšie ako bežné rozmery, pretože môžu spôsobiť poškodenie vnútra TV prijímača.
x
Pri upevneniach na stenu, ktoré nie sú v súlade s technickými údajmi pre skrutky podľa normy VESA, sa môže dĺžka
skrutiek odlišovať v závislosti od ich technických údajov.
x
Skrutky nadmerne nedoťahujte, pretože sa tým môže poškodiť produkt alebo to môže spôsobiť jeho pád, ktorý by mal
za následok fyzické zranenie. Spoločnosť Samsung nie je zodpovedná za tento druh nehôd.
x
Spoločnosť Samsung nie je zodpovedná za poškodenie produktu alebo fyzické zranenie, keď sa použije nástenný
držiak, ktorý nie je v súlade s normou VESA alebo nie je uvedený, prípadne ak spotrebiteľ nedodrží pokyny pre inštaláciu
produktu.
x
Pri montáži tohto TV neprekračujte sklon 15 stupňov.
Séria
produktov
palce
Technické údaje
VESA (A * B)
Bežná skrutka
Množstvo
LED TV
19~22
75 X 75
M4
4
27
200 X 100
32~40
200 X 200
M8
46~60
400 X 400
65~75
600 X 400
Neinštalujte súpravu nástenného držiaka, zatiaľ čo máte zapnutý TV. Mohlo by to zapríčiniť fyzické zranenie
spôsobené zásahom elektrického prúdu.
[UD5000-BT]BN68-03432R.indb 14
2011-4-27 14:24:00
Slovensky - 15
15
Riešenie problémov
Ak sa vám zdá, že TV má problém, najprv vyskúšajte tento zoznam možných problémov a riešení. Ak žiadny z týchto tipov
na riešenie problémov nie je relevantný, navštívte lokalitu „www.samsung.com“, potom kliknite na položku Podpora, prípadne
zavolajte na stredisko zákazníckych služieb spoločnosti Samsung.
Problémy
Riešenia a vysvetlenia
TV sa nezapína.
•
Uistite sa, že je kábel sieťového napájania bezpečne zapojený k sieťovej zásuvke a k TV.
•
Uistite sa, že sieťová zásuvka funguje.
•
Skúste stlačiť tlačidlo napájania na TV, aby ste sa uistili, že diaľkové ovládanie správne
funguje. Ak sa TV zapne, obráťte sa na nižšie uvedenú časť „Diaľkové ovládanie
nefunguje“.
Nezobrazuje sa obraz/video.
•
Skontrolujte káblové pripojenia (odpojte a opätovne pripojte všetky káble TV a externých
zariadení).
•
Nastavte výstup videa vášho externého zariadenia (káblový/koncový prijímač, DVD,
Blu-ray atď.) tak, aby sa zhodoval s pripojeniami na vstupe TV. Ak je napríklad výstup
externého zariadenia HDMI, mali by ste ho pripojiť k vstupu HDMI na TV.
•
Uistite sa, že vaše pripojené zariadenia sú zapnuté.
•
Nezabudnite vybrať správny zdroj TV tak, že stlačíte tlačidlo
SOURCE
na diaľkovom
ovládaní TV.
•
Reštartujte pripojené zariadenie tak, že opätovne pripojíte napájací kábel zariadenia.
Diaľkové ovládanie nefunguje.
•
Vymeňte batérie diaľkového ovládania a póly (+/–) dajte správnym smerom.
•
Vyčistite vysielacie okienko senzora na diaľkovom ovládači.
•
Vyskúšajte namieriť diaľkové ovládanie priamo na TV zo vzdialenosti 5-6 stôp.
Prijímač káblového vysielania / set
top box nezapína / nevypína TV, ani
neupravuje hlasitosť.
•
Naprogramujte diaľkové ovládania prijímača káblového vysielania/set top boxu na
ovládanie TV. Kód TV SAMSUNG nájdete v používateľskej príručke prijímača káblovej
televízie/zostavy.
✎
Váš TV môžete udržiavať v optimálnom stave pre aktualizovanie najnovšieho firmvéru na webovej lokalite (samsung.com
-> Podpora -> Preberania) cez USB.
✎
Tento TFT LED panel používa panel zložený z podpixelov, ktorý vyžaduje sofistikovanú technológiu výroby. Preto sa
môže na obrazovke vyskytnúť pár svetlých alebo tmavých pixelov. Tieto pixely nemajú žiadny vplyv na výkon prístroja.
Licencia
Zoznam vlastností
Vynikajúce digitálne rozhranie a sieťové pripojenie: So zabudovaným digitálnym HD tunerom môžete HD vysielania bez
predplatného sledovať bez káblového prijímača/STB (Set-Top-Boxu) satelitného prijímača.
Môj obsah
Umožňuje vám prehrávať hudobné súbory, obrázky a filmy uložené na zariadení USB.
Anynet+(HDMI-CEC)
Pomocou diaľkového ovládania TV značky Samsung vám umožňuje ovládať všetky pripojené zariadenia značky Samsung,
ktoré podporujú funkciu Anynet+.
[UD5000-BT]BN68-03432R.indb 15
2011-4-27 14:24:04
Slovensky - 16
16
Upevnenie TV na stenu
Upozornenie
: Ťahanie, tlačenie alebo lezenie na TV môže spôsobiť, že TV spadne. Obzvlášť zaistite, aby
sa vaše deti nevešali na TV alebo ho nedestabilizovali. Takáto činnosť môže spôsobiť prevrátenie TV, čo by
mohlo spôsobiť vážne zranenia alebo smrť. Dodržujte všetky bezpečnostné opatrenia uvedené v pribalenom
bezpečnostnom letáku. Na zaistenie dodatočnej stability nainštalujte z bezpečnostných dôvodov zariadenie
zabraňujúce pádu tak, ako je uvedené ďalej.
Zabránenie v spadnutí TV
1.
Vložte skrutky do svoriek a pevne ich dotiahnite k stene. Overte,
že sa skrutky pevne nainštalovali do steny.
✎
V závislosti od typu steny možno budete potrebovať
dodatočný materiál, ako napríklad kotvu.
✎
Pretože potrebné svorky, skrutky a šnúry sa nedodávajú,
zakúpte si ich samostatne.
2.
Vyberte skrutky zo stredu zadnej časti TV, vložte ich do svoriek a
potom ich opätovne dotiahnite do TV.
✎
Skrutky sa s produktom nemusia dodávať. V tomto
prípade si zakúpte skrutky s nasledujúcimi technickými
údajmi.
✎
Technické údaje skrutiek
x
Pre 19-palcový LED TV: M4
3.
Pripevnite svorky upevnené k TV a svorky upevnené na stene s
dlhou šnúrou a potom šnúru pevne dotiahnite.
✎
POZNÁMKA
x
TV nainštalujte blízko pri stene, aby nemohol spadnúť dozadu.
x
Šnúru je bezpečné pripojiť tak, aby boli svorky upevnené k stene v rovnakej výške alebo nižšie ako svorky
upevnené na TV.
x
Pred premiestnením TV odviažte šnúru.
4.
Overte, či sú všetky miesta dostatočne zabezpečené. Pravidelne kontrolujte pripojenia, či nevykazujú žiadne známky
opotrebovania. Ak máte akékoľvek pochybnosti o zabezpečení pripojení, kontaktujte profesionálneho inštalatéra.
Uskladnenie a údržba
✎
Ak z obrazovky TV odstránite pripevnenú nálepku, očistite aj jej zvyšky a TV sledujte až potom.
Vodu alebo čistiaci prostriedok nestriekajte priamo na
produkt. Akákoľvek kvapalina, ktorá prenikne do produktu,
môže spôsobiť zlyhanie, požiar alebo zásah elektrickým
prúdom.
Produkt vyčistite jemnou handričkou mierne navlhčenou vo
vode.
Stena
[UD5000-BT]BN68-03432R.indb 16
2011-4-27 14:24:12
Slovensky - 17
17
Technické údaje
Rozlíšenie displeja
1920 X 1080
Pokyny pre životné prostredie
Prevádzková teplota
Prevádzková vlhkosť
Teplota uskladnenia
Vlhkosť uskladnenia
10°C až 40°C (50°F až 104°F)
10% až 80%, bez kondenzácie
-20°C až 45°C (-4°F až 113°F)
5 % až 95 %, bez kondenzácie
TV systém
Analógový: B/G, D/K, L, I (v závislosti od výberu krajiny)
Digitálny: DVB-T/DVB-C
Systém farieb/videa
Analógový: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60
Digitálny: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Zvukový systém
BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC
HDMI IN
Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480p
Audio: 2-kanálové lineárne PCM 32/44,1/48 kHz, 16/20/24-bitové.
Názov modelu
UE22D5000 / UE22D5010 / UE22D5020
UE27D5000 / UE27D5010 / UE27D5020
Veľkosť obrazovky
22 palce
27 palce
Zvuk
(Výstup)
3 W X 2
5 W X 2
Rozmery (ŠxHxV)
Telo
So stojanom
522,0 X 29,9 X 323,1 (mm)
522,0 X 144,8 X 377,0 (mm)
645 X 29,9 X 393,2 (mm)
645 X 176,3 X 453,3 (mm)
Hmotnosť
Bez stojana
So stojanom
3,6 kg
3,9 kg
4,6 kg
5,2 kg
✎
Dizajn a vlastnosti sa môžu zmeniť bez predchádzajúceho upozornenia.
✎
Informácie o sieťovom napájaní a bližšie podrobnosti o spotrebe energie nájdete na štítku upevnenom na produkte.
[UD5000-BT]BN68-03432R.indb 17
2011-4-27 14:24:15
Русский –
2
Дополнительные сведения об использовании электронного руководства (Стр.12)
Рисунки и иллюстрации в данном руководстве пользователя представлены только для справки. Они могут
отличаться от реального внешнего вида устройства. Конструкция и характеристики устройства могут быть
изменены без предварительного уведомления.
Важная гарантийная информация относительно формата просматриваемого изображения
1.
Функции цифрового телевидения (DVB) доступны только в тех странах и регионах, где передаются цифровые наземные сигналы DVB-T
(MPEG2 и MPEG4 AVC) или где имеется доступ к совместимой услуге кабельного телевидения DVB-C (MPEG2 и MPEG4 AAC). Узнайте у
местного дилера о возможности приема сигнала DVB-T или DVB-C.
2.
DVB-T – это стандарт цифрового наземного телевещания, принятый консорциумом европейских организаций DVB, а DVB-C – это стандарт
цифрового кабельного телевидения. Однако некоторые дифференцированные функции, такие как EPG (Electric Programme Guide), VOD
(Video on Demand) и другие, не входят в эту спецификацию. Поэтому в настоящее время они не работают.
3.
Несмотря на то, что данный телевизор поддерживает последние стандарты DVB-T и DVB-C [с августа 2008 года], компания не гарантирует
совместимость с последующими стандартами цифрового наземного телевещания DVB-T и цифрового кабельного вещания DVB-C.
4.
В зависимости от того, в какой стране или регионе используется телевизор, некоторые поставщики услуг кабельного телевидения могут
взимать отдельную плату за данную услугу. При этом пользователю необходимо будет принять условия предоставления услуги.
5.
Некоторые функции цифрового ТВ могут быть недоступны в отдельных странах или регионах, кроме того, не все поставщики услуг
кабельного телевидения могут обеспечить правильную работу DVB-C.
6.
Для получения более подробной информации обратитесь в местный центр по обслуживанию клиентов Samsung.
✎
К ачество приема телепрограмм может варьироваться в разных странах в зависимости от способа телевещания. Чтобы узнать, можно
ли повысить качество приема с помощью настроек телевизора, обратитесь к местному официальному дилеру SAMSUNG или в Центр
обслуживания клиентов Samsung.
Предупреждение относительно неподвижных изображений
Старайтесь избегать длительного воспроизведения на экране неподвижных изображений, например файлов jpeg, или неподвижных объектов,
например логотипов телепрограмм, полей при панорамном воспроизведении или воспроизведении в формате 4:3, биржевой или новостной ленты
внизу. Это может привести к раздвоению изображения на светодиодном экране и, соответственно, к снижению качества изображения. Чтобы
избежать преждевременного износа, выполняйте следующие рекомендации.
• Старайтесь не смотреть очень долго один и тот же телевизионный канал.
• Отдавайте предпочтение полноэкранному режиму. Используйте меню настройки формата изображения на телевизоре для выбора
оптимального соответствия размеру экрана.
• Установите минимальные приемлемые значения яркости и контрастности. Чем выше значения этих параметров, тем быстрее идет процесс
выгорания экрана.
• Постоянно используйте функции, призванные сократить эффект остаточного изображения и выгорания экрана. Подробнее см.
соответствующий раздел руководства пользователя.
Выбор пространства для установки
Соблюдайте требуемое расстояние между устройством и другими объектами (например, стенами) для обеспечения достаточной вентиляции.
Несоблюдение этого правила может привести к возгоранию или поломке устройства из-за перегрева.
✎
В качестве подставки или настенного крепления используйте только те детали, которые поставляются Samsung Electronics.
• При использовании деталей других производителей устройство может упасть и сломаться или нанести травму.
✎
Внешний вид устройства зависит от модели.
✎
При обращении с телевизором соблюдайте осторожность – некоторые его части могут нагреваться.
Установка на подставку
Настенное крепление
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
Правильная утилизация данного устройства (Утилизация электрического и электронного оборудования)
(Действует во всех странах Европейского Союза и других странах Европы, принявших систему разделения отходов)
Подобная маркировка на изделии, принадлежностях или в руководстве к нему предупреждает, что по истечении срока службы изделие
или электронные принадлежности для него (например, зарядное устройство, наушники, кабель USB) не следует выбрасывать вместе с
другим бытовым мусором. Чтобы избежать вредного воздействия на окружающую среду или на здоровье человека от неконтролируемой
утилизации отходов, следует отделять маркированные подобным образом изделия от другого мусора для соответствующей переработки и
повторного использования в качестве сырья. За подробной информацией о месте и способе экологически безопасной утилизации бытовым
потребителям следует обращаться к продавцу данного изделия или в органы местного самоуправления. Промышленным потребителям
необходимо обратиться к поставщику, чтобы уточнить сроки и условия договора купли-продажи. Подобные изделия и электронные
принадлежности не следует утилизировать вместе с другими производственными отходами.
Правильная утилизация аккумуляторов для этого продукта
(для стран ЕС и других европейских стран, использующих отдельные системы возврата аккумуляторов)
Такая маркировка на аккумуляторе, руководстве или упаковке указывает на то, что аккумуляторы, используемые в данном продукте, не
должны выбрасываться вместе с другими бытовыми отходами по окончании срока службы. Химические символы Hg, Cd или Pb означают
то, что аккумулятор содержит ртуть, кадмий или свинец в количествах, превышающих контрольный уровень в Директиве ЕС 2006/66.
Если аккумуляторы утилизированы неправильно, эти вещества могут нанести вред здоровью людей или окружающей среде. Для защиты
природных ресурсов и с целью повторного использования ценных материалов, отделяйте аккумуляторы от остального мусора и сдавайте их
на переработку через местную систему бесплатного обмена аккумуляторов.
BN68-03432R-Rus.indd 2
2011-4-29 11:16:29
Русский –
3

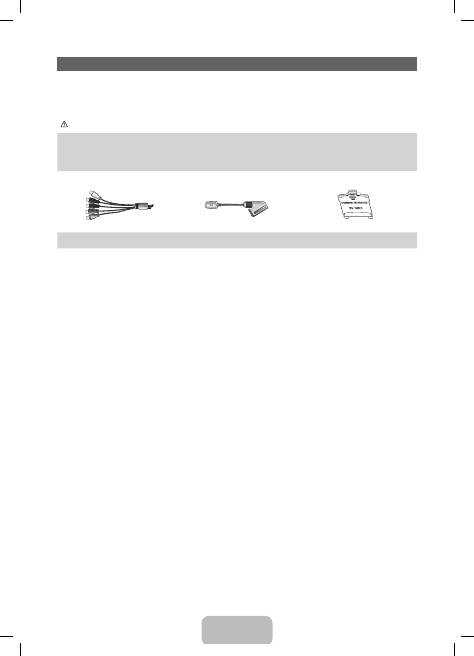

Принадлежности
✎
Убедитесь, что следующие принадлежности входят в комплект поставки телевизора. Если какой-либо элемент
комплекта отсутствует, обратитесь к торговому представителю.
✎
Цвет и форма устройств могут различаться в зависимости от модели.
✎
Кабели, не входящие в комплект поставки, можно приобрести дополнительно.
ВНИМАНИЕ! ВСТАВЬТЕ НАДЕЖНО, ЧТОБЫ ИСКЛЮЧИТЬ ВЕРОЯТНОСТЬ ОТСОЕДИНЕНИЯ
y
Пульт дистанционного управления и 2 батареи (AAA)
y
Руководство пользователя
y
Гарантийный талон, инструкция по технике безопасности
(прилагается не во всех странах)
y
Кабель питания
y
Чистящая салфетка
y
Адаптер Компонентный / AV
y
Адаптер Scart
y
Адаптер карты CI
✎
Плата за обслуживание может взиматься в следующих случаях.
(a) Если вы вызовите специалиста, и он не обнаружит неисправности устройства
(это возможно, если вы не знакомы с настоящим руководством).
(b) Если вы передадите устройство в ремонтный центр, и его специалисты не обнаружат неисправности
устройства
(это возможно, если вы не знакомы с настоящим руководством)
✎
Размер этой платы будет сообщен вам перед тем, как сотрудник компании выедет на место.
[UD5000-BT]BN68-03432R.indb 3
2011-4-27 14:24:24
Русский –
4
Обзор панели управления
✎
Цвет и форма устройства могут различаться в зависимости от модели.
Панель управления
Громкоговорители
Датчик пульта дистанционного
управления
Направляйте пульт дистанционного управления на эту точку на панели
управления телевизора.
И ндикатор питания
Мигает и отключается при включенном питании; горит в режиме ожидания.
SOURCE
E
Переключение между всеми доступными источниками входящего сигнала. Эта
кнопка в экранном меню выполняет те же функции, что и кнопка
ENTER
E
на
пульте дистанционного управления.
MENU
Отображение экранного меню, в котором перечислены функции телевизора
Y
Настройка громкости. Кнопки
Y
в экранном меню выполняют те же
функции, что и кнопки
◄
и
►
на пульте дистанционного управления.
z
Переключение каналов. Кнопки
z
в экранном меню выполняют те же
функции, что и кнопки
▼
и
▲
на пульте дистанционного управления.
P
(питание)
Включение и выключение телевизора.
Режим ожидания
Не оставляйте телевизор в режиме ожидания надолго (например, уезжая в отпуск). Даже когда питание выключено,
устройство потребляет небольшое количество электроэнергии. Рекомендуется отключать кабель питания от сети.
[UD5000-BT]BN68-03432R.indb 4
2011-4-27 14:24:26
Русский –
5
Обзор пульта дистанционного управления
✎
Это специальный пульт дистанционного управления для слабовидящих людей. На кнопках питания,
переключения каналов и настройки громкости имеются точки Брайля.
A
B
C
D
P.MODE
SRS
E-MANUAL
AD/SUBT.
CONTENT
DUAL I-II
HDMI
Включение и выключение
телевизора.
Просмотр и выбор доступных
источников видеосигнала.
Hепосредственный выбор режима HDMI.
Возврат к предыдущему каналу.
Временное отключение звука.
Переключение каналов.
Отображение на экране списка каналов.
Отображение электронного телегида
(EPG).
Отображение информации на экране
телевизора.
Выход из меню.
Нажмите для прямого доступа к
каналам.
Настройка громкости.
Альтернативный выбор значений
телетекста: включен, двойной,
смешанный или выключен.
Отображение главного экранного
меню.
Быстрый выбор часто используемых
функций.
Отображение экранов
Мое содержимое,
Просмотр ТВ
и
Источник
.
Возврат к предыдущему меню.
Выбор элементов меню и изменение
значений параметров.
Кнопки для работы с меню
Список
каналов, Диспетчер каналов
,
Мое
содержимое
.
Используйте эти кнопки для
определенных функций.
Подробные сведения см. в
электронном руководстве.
P.MODE
:
выбор режима изображения.
SRS
:
выбор режима SRS TruSurround
HD.
DUAL I-II
:
выбор режима с двумя
звуковыми дорожками.
E-MANUAL
:
отображение экрана
“Руков. e-Manual”.
P.SIZE
:
выбор параметра “Размер
картинки”.
AD
:
выбор описания аудио. (доступно
не во всех странах).
SUBT.
:
отображение цифровых
субтитров.
Настройка батарей (размер батарей: AAA)
[UD5000-BT]BN68-03432R.indb 5
2011-4-27 14:24:30
Русский –
6

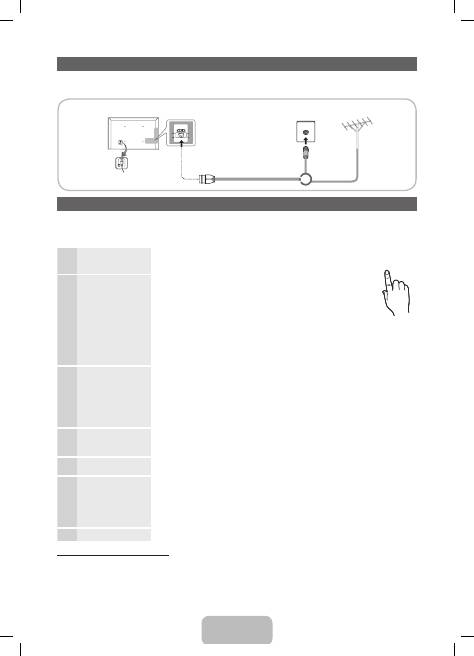

Подключение к антенне
При первом включении телевизора основные параметры настраиваются автоматически.
✎
Предварительная настройка: подсоединение кабеля питания и антенны.
Функция Plug & Play (исходная настройка)
При первом включении телевизора на экране последовательно отображаются инструкции по настройке основных параметров.
Нажмите кнопку
POWER
P
. Значение
Plug & Play
доступна, если в качестве источника входного сигнала выбрано ТВ.
✎
Чтобы вернуться к предыдущему шагу нажмите красную кнопку.
1
Выбор языка
Выберите нужный параметр с помощью кнопки
▲
или
▼
и нажмите
ENTER
E
.
Выберите язык экранного меню.
P
POWER
2
Выбор режима
Демонстрация
или
Домашний
Выберите нужный параметр с помощью кнопки
◄
или
►
и нажмите
ENTER
E
.
Выберите режим
Домашний
. Режим
Демонстрация
предназначен
только для точек розничной торговли.
Чтобы вернуть настройки устройства из режима
Демонстрация
в стандартный режим
Домашний
: нажмите кнопку регулировки
громкости на телевизоре. Когда появится экранное меню, нажмите и
удерживайте кнопку
MENU
в течение 5 секунд.
Режим
Демонстрация
предназначен только для торговых точек. Если
этот режим выбран, несколько функций будут недоступны. Выберите
режим
Домашний
для просмотра телевизора дома.
3
Выбор страны
Выберите нужный параметр с помощью кнопки
▲
или
▼
и нажмите
ENTER
E
.
Выберите подходящую страну.
✎
После выбора страны в меню
Страна
на некоторых моделях может
отображаться дополнительный параметр для настройки PIN-кода.
✎
При вводе PIN-кода вариант 0-0-0-0 является недопустимым.
✎
Параметр может отличаться в зависимости от страны.
4
Настройка параметра
Режим часов
Значение
Режим часов
можно настроить автоматически или вручную.
Авто
: Выберите часовой пояс своего региона. (зависит от страны)
Ручной
: Установка текущей даты и времени вручную.
5
Выбор антенны
Выберите нужный параметр с помощью кнопки
▲
или
▼
и нажмите
ENTER
E
.
Выберите соответствующий сигнал вещания.
6
Выбор канала
Выберите нужный параметр с помощью кнопки
▲
или
▼
и нажмите
ENTER
E
.
Выберите источник канала для сохранения в памяти. Если в качестве источника сигнала
выбрано значение
Кабель
, появится возможность присвоения каналам номеров (частот).
Для получения дополнительных сведений выберите
Канал
→
Автонастройка
.
Если потребуется прервать процесс сохранения, нажмите кнопку
ENTER
E
в любой
момент.
7
Приятного просмотра!
Выберите
Просмотр ТВ
. Нажмите кнопку
ENTER
E
.
Сброс настроек данной функции...
Выберите
Система
-
Plug & Play
(исходная настройка). Введите 4-значный PIN-код. По умолчанию используется PIN-
код «0-0-0-0». Если потребуется изменить PIN-код, используйте функцию
Изменение PIN
.
Настройку
Plug & Play
(
MENU
→
Система
) придется повторить дома, даже если она уже была выполнена в магазине.
✎
Если вы забыли PIN-код, нажмите следующие кнопки пульта дистанционного управления для возвращения
значения по умолчанию – “0-0-0-0” :
MUTE
→
8
→
2
→
4
→
POWER
(вкл.)
Антенна VHF/UHF
Кабель
или
Задняя панель телевизора
[UD5000-BT]BN68-03432R.indb 6
2011-4-27 14:24:34
Русский –
7
Подключение к устройству AV
¦
Допустимые устройства: проигрыватель DVD-дисков, проигрыватель дисков Blu-Ray,
приемник кабельного/спутникового телевидения высокой четкости (видеоприставка),
видеомагнитофон, цифровая аудиосистема, усилитель, домашний кинотеатр с DVD-
проигрывателем, компьютер
HDMI OUT
DVI OUT
AUDIO OUT
R-AUDIO-L
Подключение по HDMI, HDMI/DVI
С помощью кабеля HDMI / DVI: соединение ВЧ (до 1080p)
✎
HDMI IN 1(DVI), 2, PC/DVI AUDIO IN
x
Для более высокого качества изображения и звука при подключении к цифровому устройству
используйте кабель HDMI.
x
Кабель HDMI поддерживает цифровые видео- и аудиосигналы, поэтому подключение аудиокабеля не
требуется.
–
Для подключения телевизора к цифровому устройству без разъема HDMI следует использовать кабель
HDMI/DVI и аудиокабель.
x
При подключении к телевизору внешнего устройства, на котором используется старая версия режима
HDMI, изображение может быть искажено (или отсутствовать) или может не работать звук. В случае
возникновения такой проблемы свяжитесь с производителем внешнего устройства, узнайте версию
HDMI и при необходимости закажите обновление.
x
Следует использовать кабель HDMI, толщина которого не более 14 мм.
x
Следует приобрести сертифицированный кабель HDMI. При использовании других кабелей может
отсутствовать изображение или произойти ошибка подключения.
x
Рекомендуется использовать высокоскоростной кабель HDMI, стандартный или с Ethernet. Данное
устройство не поддерживает функцию Ethernet через HDMI.
[UD5000-BT]BN68-03432R.indb 7
2011-4-27 14:24:37
Русский – 8
AUDIO OUT
R-AUDIO-L
VIDEO OUT
AUDIO OUT
R-AUDIO-L
P
R
P
B
Y
COMPONENT OUT
EXT
W
R
G
R
B
W
R
G
R
B
R
W
R
W
Y
Y
Подключения компонентного
кабеля
Подключение AV-устройств
Подключение SCART
С помощью компонентного (до 1080p) или аудио- / видео кабеля (только 480i), а также кабеля Scart
✎
В режиме
Внешний
вывод цифрового ТВ поддерживает только видеосигнал в формате MPEG SD и
аудиосигнал.
✎
Чтобы максимально повысить качество воспроизведения, рекомендуется подключить компонентный
кабель к аудио/видео выводам.
[UD5000-BT]BN68-03432R.indb 8
2011-4-27 14:24:42
Русский –
9
Подключение к компьютеру и аудиоустройству
¦
Допустимые устройства: цифровая аудиосистема, усилитель, домашний кинотеатр с
DVD-проигрывателем
OPTICAL
Подключение аудио
Подсоединение наушников
Использование оптического (цифрового) кабеля или подключение наушников
✎
DIGITAL AUDIO OUT (OPTICAL)
x
При подключении цифровой аудиосистемы к гнезду
DIGITAL AUDIO OUT (OPTICAL)
уменьшите
громкость на телевизоре и на аудиосистеме.
x
5.1-канальное звучание возможно в том случае, если телевизор подключен к внешнему устройству,
поддерживающему 5.1-канальное звучание.
x
Если для приемника (домашнего кинотеатра) установлено значение Вкл., звук будет выводиться через
оптический разъем на телевизоре. Если в цифровом эфирном сигнале звук передается в формате
5,1, то с оптического выхода телевизора звук будет выводиться на приемник также в формате 5.1.
Если в качестве источника используется цифровое устройство, подключенное к телевизору через
гнездо HDMI, например DVD-проигрыватель, проигрыватель дисков Blu-ray, приемник кабельного
или спутникового телевидения (телеприставка), то приемник домашнего кинотеатра обеспечивает
только 2-канальное звучание. Если требуется 5.1-канальное звучание, подключите проигрыватель
DVD-дисков, проигрыватель дисков Blu-ray, приемник кабельного или спутникового телевидения
(телеприставку) напрямую через цифровой аудиовыход к усилителю или домашнему кинотеатру.
✎
Наушники
H
: наушники можно подключить к выходу наушников на телевизоре. При подключении
наушников звук через встроенные динамики выводиться не будет.
x
При подключении к телевизору наушников использование функций звука ограничено.
x
Громкость наушников и громкость телевизора регулируются отдельно.
[UD5000-BT]BN68-03432R.indb 9
2011-4-27 14:24:47
Русский – 10
10
¦
С помощью кабеля HDMI, HDMI/DVI или D-sub
✎
На некоторых компьютерах подключение с помощью кабеля HDMI может не поддерживаться.
✎
Кабель HDMI поддерживает цифровые видео- и аудиосигналы, поэтому подключение аудиокабеля не требуется.
AUDIO OUT
AUDIO OUT
DVI OUT
PC OUT
HDMI OUT
Подключение компьютера
Режимы отображения (вход D-Sub и HDMI/DVI)
О птимальное разрешение: 1920 X 1080 @60 Гц.
Режим
Разрешение Частота горизонтальной
развертки (кГц)
Частота вертикальной
развертки (Гц)
Частота синхронизации
пикселей (МГц)
Полярность
синхронизации
(Г/В)
IBM
640 х 350
31,469
70,086
25,175
+/-
720 х 400
31,469
70,087
28,322
-/+
MAC
640 х 480
35,000
66,667
30,240
-/-
832 х 624
49,726
74,551
57,284
-/-
1152 х 870
68,681
75,062
100,000
-/-
VESA DMT
640 х 480
31,469
59,940
25,175
-/-
640 х 480
37,861
72,809
31,500
-/-
640 х 480
37,500
75,000
31,500
-/-
800 х 600
37,879
60,317
40,000
+/+
800 х 600
48,077
72,188
50,000
+/+
800 х 600
46,875
75,000
49,500
+/+
1024 х 768
48,363
60,004
65,000
-/-
1024 х 768
56,476
70,069
75,000
-/-
1024 х 768
60,023
75,029
78,750
+/+
1152 х 864
67,500
75,000
108,000
+/+
1280 х 1024
63,981
60,020
108,000
+/+
1280 х 1024
79,976
75,025
135,000
+/+
1280 х 800
49,702
59,810
83,500
-/+
1280 х 800
62,795
74,934
106,500
-/+
1280 х 960
60,000
60,000
108,000
+/+
1360 х 768
47,712
60,015
85,500
+/+
1440 х 900
55,935
59,887
106,500
-/+
1440 х 900
70,635
74,984
136,750
-/+
1680 х 1050
65,290
59,954
146,250
-/+
VESA DMT / DTV
CEA
1920 x 1080p
67,500
60,000
148,500
+/+
✎
ПРИМЕЧАНИЕ
x
При использовании кабеля HDMI/DVI следует задействовать разъем
HDMI IN 1(DVI)
.
x
Режим чересстрочной развертки не поддерживается.
x
При выборе нестандартного видеоформата устройство может работать неправильно.
x
Поддерживаются режимы раздельной и композитной синхронизации. Режим SOG (Синхронизация по
зеленому) не поддерживается.
[UD5000-BT]BN68-03432R.indb 10
2011-4-27 14:25:05
Русский – 11
11
Смена источника входных сигналов
¦
Список источников
Используется для выбора телевизора или других внешних источников ввода, подключенных к телевизору,
например DVD-проигрывателей, проигрывателей дисков Blu-ray, приемников кабельного или спутникового
телевидения (телеприставок).
■
ТВ / Внешний / PC / AV / Компонент / HDMI1/DVI / HDMI2 / USB
✎
Подключенные источники входных сигналов выделяются в меню Список источников.
✎
Для просмотра списка подключенных устройств, выберите
Подключено
с помощью кнопки
◄
или
►.
✎
Внешний
и
ПК
включены всегда.
✎
Если подключенные внешние устройства не выделены, нажмите красную кнопку. Телевизор выполнит
поиск подключенных устройств.
Использование функции “Редактир. назв.”
В разделе “Источник” нажмите кнопку
TOOLS
, чтобы задать необходимые имена внешних источников входных сигналов.
■
VHS / DVD / Кабельное ТВ / Спутн. прист. / PVR / АV ресивер / Игра / Камера / ПК / DVI PC / Устройства DVI / ТВ / IP TB / Blu-ray /
HD DVD / DMA
: укажите название устройства, подключенного к входным разъемам, для упрощения процедуры выбора источника.
✎
При подключении компьютера к порту
HDMI IN 1(DVI)
с помощью кабеля HDMI необходимо для телевизора выбрать режим
ПК
в разделе
Редактир. назв
.
.
✎
При подключении компьютера к порту
HDMI IN 1(DVI)
с помощью кабеля HDMI-DVI необходимо установить для телевизора
режим
DVI PC
в разделе
Редактир. назв
.
.
✎
При подключении AV-устройств к порту
HDMI IN 1(DVI)
с помощью кабеля HDMI-DVI необходимо установить для телевизора
режим
Устройства
DVI
в разделе
Редактир. назв
.
.
Информация
Просмотр подробной информации о выбранном внешнем устройстве.
✎
Для обеспечения кабельного соединения высокого качества с данным продуктом следует использовать кабели,
максимальная толщина которых не превышает указанные ниже значения.
x
Максимальная толщина – 14 мм (0,55 дюймов)
Подключение к гнезду COMMON INTERFACE
Подсоединение адаптера карты CI
Подсоедините адаптер, как показано на рисунке справа.
Для подключения адаптера карты CI выполните следующие действия.
✎
Подсоедините адаптер до того, как телевизор будет прикреплен к стене.
1.
Вставьте адаптер карты CI CARD в два отверстия на устройстве
1
.
✎
Найдите два отверстия на задней панели телевизора. Эти два отверстия находятся
рядом с портом
COMMON INTERFACE
.
✎
Нажмите по центру адаптера, чтобы убедиться, что он надежно зафиксирован.
2.
Подключите адаптер карты CI CARD к порту
COMMON INTERFACE
.
3.
Вставьте карту CI CARD или CI+ CARD.
Использование карты CI CARD или CI+ CARD
Для просмотра платных каналов необходимо установить карту CI CARD или CI+ CARD.
y
Если этого не сделать, отобразится сообщение “Недопустимый сигнал”.
y
Через 2-3 минуты после установки на экране отобразится информация о согласовании,
содержащая номер телефона, идентификатор карты CI CARD или CI+ CARD, идентификатор
хоста и другие сведения. Если появится сообщение об ошибке, обратитесь к поставщику услуг
цифрового телевидения.
y
После того, как настройка сведений о каналах будет закончена, на экране отобразится
сообщение “Обновление завершено”, означающее, что список каналов обновлен.
✎
ПРИМЕЧАНИЕ
x
Карту CI CARD или CI+ CARD можно приобрести у местного поставщика услуг кабельного
телевидения.
x
Извлекайте карту CI CARD или CI+ CARD, аккуратно придерживая ее, поскольку падение карты может привести к ее
повреждению.
x
Вставляйте карту CI CARD или CI+ CARD в направлении, указанном на ней.
x
Расположение гнезда
COMMON INTERFACE
может отличаться в зависимости от модели устройства.
x
В некоторых странах и регионах карты CI CARD или CI+ CARD не поддерживаются. Уточните это у официального дилера.
x
При возникновении проблем обратитесь к поставщику услуги.
x
Вставьте карту CI CARD или CI+ CARD, поддерживающую текущие настройки антенны. В противном случае изображение на
экране будет отсутствовать или будет искажено.
[UD5000-BT]BN68-03432R.indb 11
2011-4-27 14:25:16
Русский – 12
12
Просмотр e-Manual
Элементы, отображаемые на экране
1
4
5
6
2
3
Основные операции
Меню Изображение
Меню Звук
}
Указатель
E
Ввод
e
Выход
1
Отображение текущего видео, ТВ-программы и
т.д.
2
Список категорий. С помощью кнопки
◄
или
►
выберите нужную категорию.
3
Отображение списка подменю. Для
перемещения курсора используйте кнопки
со стрелками на пульте дистанционного
управления. Нажмите кнопку
ENTER
E
, чтобы
выбрать нужное подменю.
4
}
Синяя кнопка
Указатель
: отображение
экрана указателя.
5
E
Ввод
: выбор категории или подменю.
6
e
Выход
: выход из электронного руководства
e-Manual
.
Переход между экраном электронного руководства и соответствующими экранными меню.
Реж. изображения
: Стандартный
►
Подсветка
: 7
Контраст
: 95
Яркость
: 45
Четкость
: 50
Цвет
: 50
Тон (З/К)
: З50/К50
Настройка экрана
E-MANUAL
a
Попроб.
Основные операции > Меню “Изображение” (3/17)
a
Попроб.
b
Дом
{
Увеличенный
}
Указатель
L
Страница
e
Выход
✎
Эта функция недоступна в некоторых меню.
Способ 1
Способ 2
1.
Если необходимо вызвать меню, соответствующее
какой-либо теме
e-Manual
, нажмите красную кнопку
для выбора параметра
Попроб
.
.
2.
Для возврата на экран руководства
e-Manual
нажмите кнопку
E-MANUAL
.
1.
При отображении темы нажмите кнопку
ENTER
E
.
Появится запрос: “
Выполнить это действие
?
”
Выберите
Да
,
затем нажмите кнопку
ENTER
E
.
Откроется окно экранного меню.
2.
Для возврата на экран руководства
e-Manual
нажмите кнопку
E-MANUAL
.
E-MANUAL
Инструкции по функциям телевизора можно найти в
e-Manual
в вашем
телевизоре. Для его использования нажмите кнопку
E-MANUAL
на пульте
дистанционного управления. Перемещая курсор с помощью кнопок
вверх/вниз/вправо/влево, выделите категорию, затем выберите тему, а
после нажмите кнопку
ENTER
E
. Отобразится необходимая страница
электронного руководства.
Категорию также можно выбрать с помощью меню:
O
MENU
m
→
Поддержка
→
e-Manual
→
ENTER
E
✎
Чтобы вернуться в главное меню
e-Manual
, нажмите кнопку
E-MANUAL
на пульте
дистанционного управления.
✎
Невозможно воспользоваться параметром
Попроб
.
напрямую, если в качестве
внешнего источника входного сигнала задан ТВ.
[UD5000-BT]BN68-03432R.indb 12
2011-4-27 14:25:25
