Spôsob zobrazenia návodu e-Manual
Zobrazenie na obrazovke
1
4
5
6
2
3
Základné funkcie
Ponuka obrazu
Ponuka zvuku
}
Register
E
Zadať
e
Koniec
1
Aktuálne zobrazené video, TV program atď.
2
Zoznam kategórií. Stlačením tlačidla
◄
alebo
►
vyberte želanú kategóriu.
3
Zobrazuje zoznam podponúk. Kurzorom pohybujte
pomocou tlačidiel šípok na diaľkovom ovládaní.
Stlačením tlačidla
ENTER
E
vyberte želanú
podponuku.
4
}
Modré (
Register
): Zobrazuje obrazovku registra.
5
E
Zadať
: Vyberá kategóriu alebo podponuku.
6
e
Koniec
: Ukončenie návodu e-Manual.
Spôsob prepínania medzi témou návodu e-Manual a príslušnou ponukou(-ami) OSD.
Ob
raz
Režim obrazu
: Štandard
Podsvietenie
: 7
►
Kontrast
: 95
Brightness
: 45
Ostrosť
: 50
Farba
: 50
Odtieň (Z/Č)
: G50/R50
Nastavenie obrazovky
E-MANUAL
A
Skús teraz
Základné funkcie > Ponuka Obraz (3/17)
a
Skús teraz
b
Domov
{
Priblížiť
}
Register
L
Strana
e
Koniec
✎
Táto funkcia nie je v niektorých ponukách zapnutá.
Spôsob 1
Spôsob 2
1.
Ak chcete použiť ponuku zodpovedajúcu téme návodu
e-Manual
, stlačením červeného tlačidla vyberte položku
Skús
teraz
.
2.
Na obrazovku návodu e-Manual sa vráťte stlačením tlačidla
E-MANUAL
.
1.
Po zobrazení témy stlačte tlačidlo
ENTER
E
. “
Chcete to
vykonať ?
” sa zobrazí. Vyberte možnosť
Áno
a potom stlačte
tlačidlo
ENTER
E
. Zobrazí sa okno OSD.
2.
Na obrazovku návodu
e-Manual
sa vráťte stlačením tlačidla
E-MANUAL
.
E-MANUAL
Pokyny o funkciách TV nájdete v návode
e-Manual
vo vašom TV. Ak chcete
tento návod použiť, na diaľkovom ovládaní stlačte tlačidlo
E-MANUAL
. Posunom
kurzora pomocou tlačidiel nahor/nadol/doprava/doľava zvýraznite kategóriu,
potom tému a potom stlačte tlačidlo
ENTER
E
. Návod e-Manual zobrazí stránku,
ktorú chcete vidieť.
Prístup k tomuto návodu môžete získať aj prostredníctvom ponuky:
O
MENU
m
→
Podpora
→
e-Manual
→
ENTER
E
✎
Na hlavnú ponuku návodu e-Manual sa vráťte stlačením tlačidla
E-MANUAL
na diaľkovom ovládaní.
✎
Položku
Skús teraz
nemôžete použiť priamo, ak ste TV nastavili na externý zdroj vstupu.
[LD570-BT]BN68-03398G-L09.indb 12
2011-02-21 �� 5:32:54
Slovensky - 13
13
Zobrazovanie obsahu
Základné funkcie > Ponuka Obraz (3/17)
2
3
4
5
a
Skús teraz
b
Domov
{
Priblížiť
}
Register
L
Strana
e
Koniec
1
1
Oblasť obsahu: Ak vyberiete podponuku, obsahuje obsah
tém. Na predchádzajúcu alebo nasledujúcu stránku sa
presuňte stlačením tlačidla
◄
/
►
.
2
Skús teraz
: Zobrazuje ponuku OSD, ktorá zodpovedá
téme. Na obrazovku návodu
e-Manual
sa vráťte stlačením
tlačidla
E-MANUAL
.
3
Domov
: Presun na domovskú obrazovku návodu
e-Manual
.
4
Roztiahnuť
: Zväčší obrazovku. Po zväčšenej obrazovke
môžete prechádzať pomocou tlačidiel
▲
/
▼
.
5
L
(
Strana
): Prejde na predchádzajúcu alebo nasledujúcu
stranu.
Použitie režimu Roztiahnuť
U
Posun.
R
Späť
Obrazovku zväčšite výberom položky
Roztiahnuť
a následným
stlačením tlačidla
ENTER
E
. Po zväčšenej obrazovke môžete
prechádzať pomocou tlačidiel
▲
alebo
▼
.
✎
Ak chcete obrazovku vrátiť na normálnu veľkosť, stlačte
tlačidlo
RETURN
.
Vyhľadávanie témy na registrovej stránke
1.
Ak chcete vyhľadať tému, stlačením tlačidla šípky doľava alebo doprava vyberte písmeno a potom stlačte tlačidlo
ENTER
E
. Register zobrazí zoznam tém a kľúčových slov, ktoré začínajú zadaným písmenom.
2.
Tému alebo kľúčové slovo vyberte stlačením tlačidla šípky nahor alebo nadol a potom stlačte tlačidlo
ENTER
E
.
3.
Zobrazí sa stránka návodu e-Manual s danou témou.
✎
Obrazovku
Register
zatvorte stlačením tlačidla
RETURN
.
[LD570-BT]BN68-03398G-L09.indb 13
2011-02-21 �� 5:32:55
Slovensky - 14
14
Montáž držiaka na stenu
Príslušenstvo pre upevnenie na stenu (predáva sa samostatne) umožňuje namontovať TV na stenu.
Pre podrobné informácie o montáži držiaka na stenu si pozrite pokyny, ktoré sa dodávajú spolu s držiakom na stenu. Pri
inštalácii nástennej konzoly sa poraďte s technikom.
Spoločnosť Samsung Electronics nie je zodpovedná za akékoľvek poškodenie produktu, vaše zranenie alebo zranenia
druhých, keď sa rozhodnete, že TV namontujete sami.
Technické údaje súpravy upevňovacej konzoly (VESA)
✎
Súprava na montáž na stenu nie je súčasťou dodávky, musíte ju zakúpiť samostatne.
Nástenný držiak nainštalujte na pevnú stenu kolmú voči podlahe. Pri montáži na iné stavebné materiály, sa prosím, poraďte s
vaším najbližším predajcom. Ak inštalujete na strop alebo šikmú stenu, môže padnúť a spôsobiť vážne fyzické zranenie.
✎
POZNÁMKA
x
Štandardné rozmery pre súpravy držiaka na stenu sú znázornené v nižšie uvedenej tabuľke.
x
Pri zakúpení našej súpravy upevňovacej konzoly sa dodá aj podrobná príručka inštalácie a všetky diely, potrebné na
zloženie.
x
Nepoužívajte skrutky, ktoré nie sú v súlade s technickými údajmi pre skrutky podľa normy VESA.
x
Nepoužívajte skrutky, ktoré sú dlhšie ako bežné rozmery, pretože môžu spôsobiť poškodenie vnútra TV prijímača.
x
Pri upevneniach na stenu, ktoré nie sú v súlade s technickými údajmi pre skrutky podľa normy VESA, sa môže dĺžka
skrutiek odlišovať v závislosti od ich technických údajov.
x
Skrutky nadmerne nedoťahujte, pretože sa tým môže poškodiť produkt alebo to môže spôsobiť jeho pád, ktorý by mal
za následok fyzické zranenie. Spoločnosť Samsung nie je zodpovedná za tento druh nehôd.
x
Spoločnosť Samsung nie je zodpovedná za poškodenie produktu alebo fyzické zranenie, keď sa použije nástenný
držiak, ktorý nie je v súlade s normou VESA alebo nie je uvedený, prípadne ak spotrebiteľ nedodrží pokyny pre inštaláciu
produktu.
x
Pri montáži tohto TV neprekračujte sklon 15 stupňov.
Séria
produktov
palce
Technické údaje
VESA (A * B)
Bežná skrutka
Množstvo
LCD-TV
19~26
75 X 75
200 X 100
M4
4
32~40
200 X 200
M6
46
400 X 400
M8
Neinštalujte súpravu nástenného držiaka, zatiaľ čo máte zapnutý TV. Mohlo by to zapríčiniť fyzické zranenie
spôsobené zásahom elektrického prúdu.
[LD570-BT]BN68-03398G-L09.indb 14
2011-02-21 �� 5:32:56
Slovensky - 15
15
Riešenie problémov
Ak sa vám zdá, že TV má problém, najprv vyskúšajte tento zoznam možných problémov a riešení. Ak žiadny z týchto tipov
na riešenie problémov nie je relevantný, navštívte lokalitu „www.samsung.com“, potom kliknite na položku Podpora, prípadne
zavolajte na stredisko zákazníckych služieb spoločnosti Samsung.
Problémy
Riešenia a vysvetlenia
TV sa nezapína.
• Uistite sa, že je kábel sieťového napájania bezpečne zapojený k sieťovej zásuvke a k TV.
• Uistite sa, že sieťová zásuvka funguje.
• Skúste stlačiť tlačidlo napájania na TV, aby ste sa uistili, že diaľkové ovládanie správne
funguje. Ak sa TV zapne, obráťte sa na nižšie uvedenú časť „Diaľkové ovládanie
nefunguje“.
Nezobrazuje sa obraz/video.
• Skontrolujte káblové pripojenia (odpojte a opätovne pripojte všetky káble TV a externých
zariadení).
• Nastavte výstup videa vášho externého zariadenia (káblový/koncový prijímač, DVD,
Blu-ray atď.) tak, aby sa zhodoval s pripojeniami na vstupe TV. Ak je napríklad výstup
externého zariadenia HDMI, mali by ste ho pripojiť k vstupu HDMI na TV.
• Uistite sa, že vaše pripojené zariadenia sú zapnuté.
• Nezabudnite vybrať správny zdroj TV tak, že stlačíte tlačidlo
SOURCE
na diaľkovom
ovládaní.
• Reštartujte pripojené zariadenie tak, že opätovne pripojíte napájací kábel zariadenia.
Diaľkové ovládanie nefunguje.
• Vymeňte batérie diaľkového ovládania a póly (+/–) dajte správnym smerom.
• Vyčistite vysielacie okienko senzora na diaľkovom ovládači.
• Vyskúšajte namieriť diaľkové ovládanie priamo na TV zo vzdialenosti 5-6 stôp.
Prijímač káblového vysielania/prijímač
set top box nezapína/nevypína TV, ani
neupravuje hlasitosť.
• Naprogramujte diaľkové ovládania prijímača káblového vysielania/set top boxu na
ovládanie TV. Kód TV SAMSUNG nájdete v používateľskej príručke prijímača káblovej
televízie/zostavy.
✎
Váš TV môžete udržiavať v optimálnom stave pre aktualizovanie najnovšieho firmvéru na webovej lokalite (samsung.com
-> Podpora -> Preberania) cez USB.
✎
Tento TFT LCD panel používa panel zložený z podpixelov, ktorý vyžaduje sofistikovanú technológiu výroby. Preto sa
môže na obrazovke vyskytnúť pár svetlých alebo tmavých pixelov. Tieto pixely nemajú žiadny vplyv na výkon prístroja.
Licencia
Zoznam vlastností
Vynikajúce digitálne rozhranie a sieťové pripojenie: So zabudovaným digitálnym HD tunerom môžete HD vysielania bez
predplatného sledovať bez káblového prijímača/STB (Set-Top-Boxu) satelitného prijímača.
Môj obsah
Umožňuje vám prehrávať hudobné súbory, obrázky a filmy uložené na zariadení USB.
AllShare™
Funkcia AllShare™ prepája váš TV a kompatibilné mobilné telefóny/zariadenia značky Samsung prostredníctvom siete.
Anynet+(HDMI-CEC)
Pomocou diaľkového ovládania TV značky Samsung vám umožňuje ovládať všetky pripojené zariadenia značky Samsung,
ktoré podporujú funkciu Anynet+.
[LD570-BT]BN68-03398G-L09.indb 15
2011-02-21 �� 5:32:56
Slovensky - 16
16
Upevnenie TV na stenu
Upozornenie
: Ťahanie, tlačenie alebo lezenie na TV môže spôsobiť, že TV spadne. Obzvlášť zaistite, aby
sa vaše deti nevešali na TV alebo ho nedestabilizovali. Takáto činnosť môže spôsobiť prevrátenie TV, čo by
mohlo spôsobiť vážne zranenia alebo smrť. Dodržujte všetky bezpečnostné opatrenia uvedené v pribalenom
bezpečnostnom letáku. Na zaistenie dodatočnej stability nainštalujte z bezpečnostných dôvodov zariadenie
zabraňujúce pádu tak, ako je uvedené ďalej.
Zabránenie v spadnutí TV
1.
Vložte skrutky do svoriek a pevne ich dotiahnite k stene. Overte,
že sa skrutky pevne nainštalovali do steny.
✎
V závislosti od typu steny možno budete potrebovať
dodatočný materiál, ako napríklad kotvu.
✎
Pretože potrebné svorky, skrutky a šnúry sa nedodávajú,
zakúpte si ich samostatne.
2.
Vyberte skrutky zo stredu zadnej časti TV, vložte ich do svoriek a
potom ich opätovne dotiahnite do TV.
✎
Skrutky sa s produktom nemusia dodávať. V tomto
prípade si zakúpte skrutky s nasledujúcimi technickými
údajmi.
✎
Technické údaje skrutiek
x
Pre 32 až 40-palcový LCD TV: M6
x
Pre 46 až 55-palcový LCD TV: M8
3.
Pripevnite svorky upevnené k TV a svorky upevnené na stene s
dlhou šnúrou a potom šnúru pevne dotiahnite.
✎
POZNÁMKA
x
TV nainštalujte blízko pri stene, aby nemohol spadnúť dozadu.
x
Šnúru je bezpečné pripojiť tak, aby boli svorky upevnené k stene v rovnakej výške alebo nižšie ako svorky
upevnené na TV.
x
Pred premiestnením TV odviažte šnúru.
4.
Overte, či sú všetky miesta dostatočne zabezpečené. Pravidelne kontrolujte pripojenia, či nevykazujú žiadne známky
opotrebovania. Ak máte akékoľvek pochybnosti o zabezpečení pripojení, kontaktujte profesionálneho inštalatéra.
Uskladnenie a údržba
✎
Ak z obrazovky TV odstránite pripevnenú nálepku, očistite aj jej zvyšky a TV sledujte až potom.
Vodu alebo čistiaci prostriedok nestriekajte priamo na
produkt. Akákoľvek kvapalina, ktorá prenikne do produktu,
môže spôsobiť zlyhanie, požiar alebo zásah elektrickým
prúdom.
Produkt vyčistite jemnou handričkou mierne navlhčenou vo
vode.
Stena
[LD570-BT]BN68-03398G-L09.indb 16
2011-02-21 �� 5:32:57
Slovensky - 17
17
Technické údaje
Rozlíšenie displeja
1920 x 1080
Pokyny pre životné prostredie
Prevádzková teplota
Prevádzková vlhkosť
Teplota uskladnenia
Vlhkosť uskladnenia
10℃ až 40℃ (50°F až 104°F)
10% až 80%, bez kondenzácie
-20℃ až 45℃ (-4°F až 113°F)
5 % až 95 %, bez kondenzácie
TV systém
Analógový: B/G, D/K, L, I (v závislosti od výberu krajiny)
Digitálny: DVB-T/DVB-C
Systém farieb/videa
Analógový: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60
Digitálny: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Zvukový systém
BG. OK NICAM. MPEGl
HDMI IN
Video: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audio: 2-kanálové lineárne PCM 32/44,1/48 kHz, 16/20/24-bitové.
Otáčanie podstavca (doľava/
doprava)
-20˚ ~ 20˚
Názov modelu
LE32D570
LE37D570
Veľkosť obrazovky
32 palce
37 palcov
Zvuk
(Výstup)
10 W X 2
Rozmery (ŠxHxV)
Telo
So stojanom
804,7 X 77,8 X 507,4 (mm)
804,7 X 240,0 X 563,7 (mm)
923,5 X 78,5 X 573,2 (mm)
923,5 X 255,0 X 629,2 (mm)
Hmotnosť
Bez stojana
So stojanom
9,3 kg
12,0 kg
12,6 kg
15,8 kg
Názov modelu
LE40D570
LE46D570
Veľkosť obrazovky
40 palcov
46 palcov
Zvuk
(Výstup)
10 W X 2
Rozmery (ŠxHxV)
Telo
So stojanom
992,1 X 80,4 X 611,0 (mm)
992,1 X 255,0 X 667,2 (mm)
1124,1 X 80,4 X 686,1 (mm)
1124,1 X 275,0 X 742,8 (mm)
Hmotnosť
Bez stojana
So stojanom
14,3 kg
17,5 kg
19,4 kg
23,0 kg
✎
Dizajn a vlastnosti sa môžu zmeniť bez predchádzajúceho upozornenia.
✎
Informácie o sieťovom napájaní a bližšie podrobnosti o spotrebe energie nájdete na štítku upevnenom na produkte.
[LD570-BT]BN68-03398G-L09.indb 17
2011-02-21 �� 5:32:58
Дополнительные сведения об использовании электронного руководства(P.12)
Рисунки и иллюстрации в данном руководстве пользователя представлены только для справки. Они могут отличаться от реального
внешнего вида устройства. Конструкция и характеристики устройства могут быть изменены без предварительного уведомления.
Важная гарантийная информация относительно формата просматриваемого изображения
1.
Функции цифрового телевидения (DVB) доступны только в тех странах и регионах, где передаются цифровые наземные сигналы DVB-T
(MPEG2 и MPEG4 AVC) или где имеется доступ к совместимой услуге кабельного телевидения DVB-C (MPEG2 и MPEG4 AAC). Узнайте у
местного дилера о возможности приема сигнала DVB-T или DVB-C.
2.
DVB-T – это стандарт цифрового наземного телевещания, принятый консорциумом европейских организаций DVB, а DVB-C – это стандарт
цифрового кабельного телевидения. Однако некоторые дифференцированные функции, такие как EPG (Electric Programme Guide), VOD (Video on
Demand) и другие, не входят в эту спецификацию. Поэтому в настоящее время они не работают.
3.
Несмотря на то, что данный телевизор поддерживает последние стандарты DVB-T и DVB-C [с августа 2008 года], компания не гарантирует
совместимость с последующими стандартами цифрового наземного телевещания DVB-T и цифрового кабельного вещания DVB-C.
4.
В зависимости от того, в какой стране или регионе используется телевизор, некоторые поставщики услуг кабельного телевидения могут
взимать отдельную плату за данную услугу. При этом пользователю необходимо будет принять условия предоставления услуги.
5.
Некоторые функции цифрового ТВ могут быть недоступны в отдельных странах или регионах, кроме того, не все поставщики услуг
кабельного телевидения могут обеспечить правильную работу DVB-C.
6.
Для получения более подробной информации обратитесь в местный центр по обслуживанию клиентов Samsung.
✎
К ачество приема телепрограмм может варьироваться в разных странах в зависимости от способа телевещания. Чтобы узнать, можно
ли повысить качество приема с помощью настроек телевизора, обратитесь к местному официальному дилеру SAMSUNG или в Центр
обслуживания клиентов Samsung.
Предупреждение относительно неподвижных изображений
Старайтесь избегать длительного воспроизведения на экране неподвижных изображений, например файлов jpeg, или неподвижных объектов,
например логотипов телепрограмм, полей при панорамном воспроизведении или воспроизведении в формате 4:3, биржевой или новостной ленты
внизу. Это может привести к неравномерному износу люминофоров и, соответственно, к снижению качества изображения. Чтобы избежать
преждевременного износа, выполняйте следующие рекомендации.
• С тарайтесь не смотреть очень долго один и тот же телевизионный канал.
• О тдавайте предпочтение полноэкранному режиму. Используйте меню настройки формата изображения на телевизоре для выбора
оптимального соответствия размеру экрана.
• Установите минимальные приемлемые значения яркости и контрастности. Чем выше значения этих параметров, тем быстрее идет процесс
выгорания экрана.
• Постоянно используйте функции, призванные сократить эффект остаточного изображения и выгорания экрана. Подробнее см.
соответствующий раздел руководства пользователя.
Выбор пространства для установки
С облюдайте требуемое расстояние между устройством и другими объектами (например, стенами) для обеспечения достаточной вентиляции.
Н есоблюдение этого правила может привести к возгоранию или поломке устройства из-за перегрева.
✎
В качестве подставки или настенного крепления используйте только те детали, которые поставляются Samsung Electronics.
• При использовании деталей других производителей устройство может упасть и сломаться или нанести травму.
✎
Внешний вид устройства зависит от модели.
✎
При обращение с телевизором соблюдайте осторожность – некоторые его части могут нагреваться.
Настройка на подставку
Настенное крепление
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
Правильная утилизация данного устройства (Утилизация электрического и электронного оборудования)
(
Действует во всех странах Европейского Союза и других странах Европы, принявших систему разделения отходов)
Подобная маркировка на изделии, принадлежностях или в руководстве к нему предупреждает, что по истечении срока
службы изделие или электронные принадлежности для него (например, зарядное устройство, наушники, кабель USB) не
следует выбрасывать вместе с другим бытовым мусором. Чтобы избежать вредного воздействия на окружающую среду
или на здоровье человека от неконтролируемой утилизации отходов, следует отделять маркированные подобным образом
изделия от другого мусора для соответствующей переработки и повторного использования в качестве сырья. За подробной
информацией о месте и способе экологически безопасной утилизации бытовым потребителям следует обращаться к
продавцу данного изделия или в органы местного самоуправления. Промышленным потребителям необходимо обратиться
к поставщику, чтобы уточнить сроки и условия договора купли-продажи. Подобные изделия и электронные принадлежности
не следует утилизировать вместе с другими производственными отходами.
[LD570-BT]BN68-03398G-L09.indb 2
2011-02-21 �� 5:32:59
Русский – 3
Принадлежности
✎
Убедитесь, что следующие принадлежности входят в комплект поставки ЖК-телевизора. Если какой-либо
элемент комплекта отсутствует, обратитесь к торговому представителю.
✎
Цвет и форма устройств могут различаться в зависимости от модели.
y
Пульт дистанционного управления и 2 батареи (AAA)
y
Руководство пользователя
y
Гарантийный талон, инструкция по технике безопасности (прилагается
не во всех странах)
y
Кабель питания
y
Чистящая салфетка
✎
Плата за обслуживание может взиматься в следующих случаях.
(a) Если вы вызовите специалиста, и он не обнаружит неисправности устройства
(это возможно, если вы не знакомы с настоящим руководством).
(b) Если вы передадите устройство в ремонтный центр, и его специалисты не обнаружат неисправности
устройства
(это возможно, если вы не знакомы с настоящим руководством)
✎
Размер этой платы будет сообщен вам перед тем, как сотрудник компании выедет на место.
Обзор панели управления
✎
Цвет и форма устройства могут различаться в зависимости от модели.
Панель управления
Громкоговорители
Датчик пульта дистанционного
управления
Н аправляйте пульт дистанционного управления на эту точку на панели
управления телевизора.
И ндикатор питания
Мигает и отключается при включенном питании; горит в режиме ожидания.
SOURCE
E
Переключение между всеми доступными источниками входящего сигнала. Эта
кнопка в экранном меню выполняет те же функции, что и кнопка
ENTER
E
на
пульте дистанционного управления.
MENU
О тображение экранного меню, в котором перечислены функции телевизора
Y
Н астройка громкости. Кнопки
Y
в экранном меню выполняют те же
функции, что и кнопки
◄
и
►
на пульте дистанционного управления.
z
Переключение каналов. Кнопки
z
в экранном меню выполняют те же
функции, что и кнопки
▼
и
▲
на пульте дистанционного управления.
P
(питание)
Включение и выключение телевизора.
Режим ожидания
Н е оставляйте телевизор в режиме ожидания надолго (например, уезжая в отпуск). Даже когда питание выключено,
устройство потребляет небольшое количество электроэнергии. Рекомендуется отключать кабель питания от сети.
[LD570-BT]BN68-03398G-L09.indb 3
2011-02-21 �� 5:32:59
Русский – 4
Обзор пульта дистанционного управления
A
B
C
D
E-MANUAL
DUAL I-II
SRS
AD/SUBT.
CONTENT
Включение и выключение
телевизора.
Просмотр и выбор доступных
источников видеосигнала.
Возврат к предыдущему каналу.
Временное отключение звука.
Переключение каналов.
О тображение на экране списка
каналов.
О тображение электронного
телегида (EPG).
О тображение информации на
экране телевизора.
Выход из меню.
Н ажмите для прямого доступа к
каналам.
Н астройка громкости.
Альтернативный выбор значений
телетекста: включен, двойной,
смешанный или выключен.
О тображение главного экранного меню.
Быстрый выбор часто
используемых функций.
Отображение экранов
Мое содержимое
,
Просмотр ТВ, AllShare™ и Источник.
Возврат к предыдущему меню.
Выбор элементов меню и
изменение значений параметров.
Кнопки для работы с меню Список
каналов, Диспетчер каналов,
My
Downloads
,
Сеть
,
AllShare™
и т.д.
Кнопки для работы в режимах
Мое содержимое
и
Anynet+
.
P.MODE
: выбор режима
изображения.
SRS
: выбор режима SRS
TruSurround HD.
DUAL
: выбор режима с двумя
звуковыми дорожками.
E-MANUAL
: отображение экрана
“Руков. e-Manual”.
P.SIZE
: выбор параметра “Размер
картинки”.
AD
: выбор параметра “Описание
аудио” (доступно не во всех
странах).
SUBT.
: отображение цифровых
субтитров.
Настройка батарей (размер батарей: AAA)
[LD570-BT]BN68-03398G-L09.indb 4
2011-02-21 �� 5:33:00
Русский – 5
Подключение к антенне
При первом включении телевизора основные параметры настраиваются автоматически.
✎
Предварительная Настройка: подсоединение кабеля питания и антенны.
Функция Plug & Play (исходная настройка)
При первом включении телевизора на экране последовательно отображаются инструкции по настройке основных
параметров. Нажмите кнопку
POWER
P
. Значение
Plug & Play
доступна, если в качестве источника входного
сигнала (
Input
) выбрано ТВ.
✎
Чтобы вернуться к предыдущему шагу нажмите красную кнопку.
1
Выбор языка
Выберите нужный параметр с помощью кнопки
▲
или
▼
и нажмите
ENTER
E
.
Выберите язык экранного меню.
P
POWER
2
Выбор режима
Демонстрация
или
Домашний
Выберите нужный параметр с помощью кнопки
◄
или
►
и нажмите
ENTER
E
.
Выберите режим
Домашний
. Режим
Демонстрация
предназначен только для
точек розничной торговли.
Чтобы вернуть настройки устройства из режима
Демонстрация
в стандартный
режим
Домашний
: нажмите кнопку регулировки громкости на телевизоре.
Когда появится экранное меню, нажмите и удерживайте кнопку
MENU
в
течение 5 секунд.
Режим Демонстрация
предназначен только для торговых точек. Если этот
режим выбран, несколько функций будут недоступны. Выберите режим
Домашний
для просмотра телевизора дома.
3
Выбор страны
Выберите нужный параметр с помощью кнопки
▲
или
▼
и нажмите
ENTER
E
.
Выберите подходящую страну.
После выбора страны в меню
Страна
на некоторых моделях может отображаться дополнительный
параметр для настройки PIN-кода.
При вводе PIN-кода вариант 0-0-0-0 является недопустимым.
4
Настройка параметра
Режим часов
Значение
Режим часов
можно настроить автоматически или вручную.
5
Выбор антенны
Выберите нужный параметр с помощью кнопки
▲
или
▼
и нажмите
ENTER
E
.
Выберите
Антенна (Цифр. и аналог./Цифровые/Аналоговые), Кабель (Цифр. и аналог./Цифровые/
Аналоговые)
или
Спутник
.
6
Выбор канала
Выберите нужный параметр с помощью кнопки
▲
или
▼
и нажмите
ENTER
E
.
Выберите источник канала для сохранения в памяти. Если в качестве источника сигнала выбрано
значение
Кабель
, появится возможность присвоения каналам номеров (частот). Для получения
дополнительных сведений выберите
Канал
→
Автонастройка
.
✎
Если сначала выбран параметр
Антенна
или
Кабель
: после сохранения всех каналов
Антенна
или
Кабель
отобразится экран сохранения каналов
Спутник
.
✎
Если сначала выбран параметр
Спутник
: после сохранения всех каналов
Спутник
отобразится экран сохранения
Антенна
или
Кабель
.
✎
Если потребуется прервать процесс сохранения, нажмите кнопку
ENTER
E
в любой момент.
7
Приятного просмотра!
Выберите Просмотр ТВ. Нажмите кнопку
ENTER
E
.
✎
Если выбран параметр Networking Settings, задайте сеть. Для получения дополнительных
сведений см. раздел электронного руководства "Меню "Сеть".
Сброс настроек данной функции...
Выберите
Система
-
Plug & Play
(исходная настройка). Введите 4-значный PIN-код. По умолчанию используется PIN-код «0-0-0-0».
Если потребуется изменить PIN-код, используйте функцию
Изменение PIN
.
Настройку
Plug & Play
(
MENU
→
Система
) придется повторить дома, даже если она уже была выполнена в магазине.
✎
Если вы забыли PIN-код, нажмите следующие кнопки пульта дистанционного управления для возвращения
значения по умолчанию – “0-0-0-0” :
MUTE
→
8
→
2
→
4
→
POWER
(вкл.)
А нтенна VHF/UHF
Спутниковая антенна
К абель
или
Задняя панель телевизора
Разъем для шнура
питания
[LD570-BT]BN68-03398G-L09.indb 5
2011-02-21 �� 5:33:00
Русский – 6
Подключение к устройству AV
¦
Допустимые устройства: проигрыватель DVD-дисков, проигрыватель дисков Blu-Ray,
приемник кабельного/спутникового телевидения высокой четкости (видеоприставка),
видеомагнитофон, цифровая аудиосистема, усилитель, домашний кинотеатр с DVD-
проигрывателем, компьютер
HDMI OUT
DVI OUT
AUDIO OUT
R-AUDIO-L
Подключение по HDMI
С помощью кабеля HDMI / DVI: соединение ВЧ (до 1080p)
✎
HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN
x
Для более высокого качества изображения и звука при подключении к цифровому устройству
используйте кабель HDMI.
x
Кабель HDMI поддерживает цифровые видео- и аудиосигналы, поэтому подключение аудиокабеля не
требуется.
– Для подключения телевизора к цифровому устройству без разъема HDMI следует использовать кабель
HDMI/DVI и аудиокабель.
x
При подключении к телевизору внешнего устройства, на котором используется старая версия режима
HDMI, изображение может быть искажено (или отсутствовать) или может не работать звук. В случае
возникновения такой проблемы свяжитесь с производителем внешнего устройства, узнайте версию HDMI
и при необходимости закажите обновление.
x
Следует приобрести сертифицированный кабель HDMI. При использовании других кабелей может
отсутствовать изображение или произойти ошибка подключения.
x
Рекомендуется использовать высокоскоростной кабель HDMI, стандартный или с Ethernet. Данное
устройство не поддерживает функцию Ethernet через HDMI.
[LD570-BT]BN68-03398G-L09.indb 6
2011-02-21 �� 5:33:01
Русский – 7
EXT
AUDIO OUT
R-AUDIO-L
VIDEO OUT
Y
Y
W
W
R
R
AUDIO OUT
R-AUDIO-L
P
R
P
B
Y
COMPONENT OUT
W
W
R
R
G
R
G
R
B
B

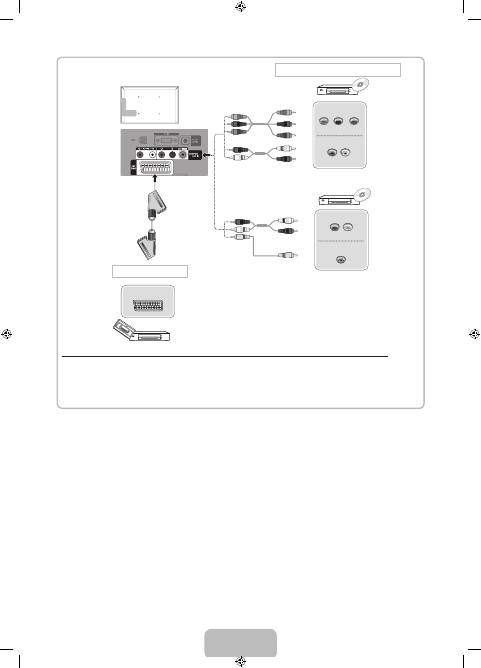

Подключения компонентного кабеля
Подключение SCART
С помощью компонентного (до 1080p) или аудио- / видео кабеля (только 480i), а также кабеля Scart
✎
В режиме
Внешний
вывод цифрового ТВ поддерживает только видеосигнал в формате MPEG SD и
аудиосигнал.
✎
Чтобы максимально повысить качество воспроизведения, рекомендуется подключить компонентный кабель к
аудио/видео выводам.
[LD570-BT]BN68-03398G-L09.indb 7
2011-02-21 �� 5:33:02
Русский – 8
Подключение к компьютеру и аудиоустройству
¦
Допустимые устройства: цифровая аудиосистема, усилитель, домашний кинотеатр с
DVD-проигрывателем
OPTICAL
Подключение аудио
Подсоединение Наушники
С помощью оптического или наушники
✎
DIGITAL AUDIO OUT (OPTICAL)
x
При подключении цифровой аудиосистемы к гнезду
DIGITAL AUDIO OUT (OPTICAL)
уменьшите
громкость на телевизоре и на аудиосистеме.
x
5.1-канальное звучание возможно в том случае, если телевизор подключен к внешнему устройству,
поддерживающему 5.1-канальное звучание.
x
Если для приемника (домашнего кинотеатра) установлено значение Вкл., звук будет выводиться через
оптический разъем на телевизоре. Если в цифровом эфирном сигнале звук передается в формате
5,1, то с оптического выхода телевизора звук будет выводиться на приемник также в формате 5.1.
Если в качестве источника используется цифровое устройство, подключенное к телевизору через
гнездо HDMI, например DVD-проигрыватель, проигрыватель дисков Blu-ray, приемник кабельного или
спутникового телевидения (телеприставка), то приемник домашнего кинотеатра обеспечивает только
2-канальное звучание. Если требуется 5.1-канальное звучание, подключите проигрыватель DVD-дисков,
проигрыватель дисков Blu-ray, приемник кабельного или спутникового телевидения (телеприставку)
напрямую через цифровой аудиовыход к усилителю или домашнему кинотеатру.
✎
Наушники
H
: наушники можно подключить к выходу наушников на телевизоре. При подключении
наушников звук через встроенные динамики выводиться не будет.
x
При подключении к телевизору наушников использование функций звука ограничено.
x
Громкость наушников и громкость телевизора регулируются отдельно.
[LD570-BT]BN68-03398G-L09.indb 8
2011-02-21 �� 5:33:03
Русский – 9
AUDIO OUT
AUDIO OUT
DVI OUT
PC OUT
HDMI OUT
¦
С помощью кабеля HDMI, HDMI/DVI или D-sub
✎
На некоторых компьютерах подключение с помощью кабеля HDMI может не поддерживаться.
✎
Кабель HDMI поддерживает цифровые видео- и аудиосигналы, поэтому подключение аудиокабеля не требуется.
Режимы отображения (вход D-Sub и HDMI/DVI)
О птимальное разрешение: 1920 X 1080 @60 Гц.
Режим
Разрешение
Частота горизонтальной
развертки (кГц)
Частота вертикальной
развертки (Гц)
Частота синхронизации
пикселей (МГц)
Полярность
синхронизации
(Г/В)
IBM
640 х 350
31.469
70.086
25.175
+/-
720 х 400
31.469
70.087
28.322
-/+
MAC
640 х 480
35.000
66.667
30.240
-/-
832 х 624
49.726
74.551
57.284
-/-
1152 х 870
68.681
75.062
100.000
-/-
VESA DMT
640 х 480
31.469
59.940
25.175
-/-
640 х 480
37.861
72.809
31.500
-/-
640 х 480
37.500
75.000
31.500
-/-
800 х 600
37.879
60.317
40.000
+/+
800 х 600
48.077
72.188
50.000
+/+
800 х 600
46.875
75.000
49.500
+/+
1024 х 768
48.363
60.004
65.000
-/-
1024 х 768
56.476
70.069
75.000
-/-
1024 х 768
60.023
75.029
78.750
+/+
1152 х 864
67.500
75.000
108.000
+/+
1280 х 1024
63.981
60.020
108.000
+/+
1280 х 1024
79.976
75.025
135.000
+/+
1280 х 800
49.702
59.810
83.500
-/+
1280 х 800
62.795
74.934
106.500
-/+
1280 х 960
60.000
60.000
108.000
+/+
1360 х 768
47.712
60.015
85.500
+/+
1440 х 900
55.935
59.887
106.500
-/+
1440 х 900
70.635
74.984
136.750
-/+
1680 х 1050
65.290
59.954
146.250
-/+
VESA DMT / DTV
CEA
1920 x 1080p
67.500
60.000
148.500
+/+
✎
✎
ПРИМЕЧАНИЕ
x
При использовании кабеля
HDMI/DVI
следует задействовать разъем HDMI IN 1(DVI).
x
Режим чересстрочной развертки не поддерживается.
x
При выборе нестандартного видеоформата устройство может работать неправильно.
x
Поддерживаются режимы раздельной и композитной синхронизации. Режим SOG (Синхронизация по
зеленому) не поддерживается.
Подключение компьютера
[LD570-BT]BN68-03398G-L09.indb 9
2011-02-21 �� 5:33:05
Русский – 10
10
Смена источника входных сигналов
¦
Список источников
И спользуется для выбора телевизора или других внешних источников ввода, подключенных
к телевизору, например DVD-проигрывателей, проигрывателей дисков Blu-ray, приемников
кабельного или спутникового телевидения (телеприставок).
■
ТВ / Внешний / ПК / AV / Компонент / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB /
AllShare
✎
Подключенные источники входных сигналов выделяются в меню Список источников.
✎
Для просмотра только списка
Подключено
устройств с помощью кнопки
◄
или
►
перейдите к данному списку.
✎
Внешний
и
PC
включены всегда.
✎
Если подключенные внешние устройства не выделены, нажмите красную кнопку. Телевизор выполнит
поиск подключенных устройств.
¦
Редактир. назв.
Использование функции “Редактир. назв.”
В разделе “Источник” нажмите кнопку
TOOLS
, чтобы задать необходимые имена внешних источников входных
сигналов.
■
VCR / DVD / Кабельн. прист. / Спутн. прист. / PVR / АV ресивер / Игра / Камера / ПК / DVI PC / Устройства
DVI / ТВ / IP TB / Blu-ray / HD DVD / DMA
: укажите название устройства, подключенного к входным разъемам,
для упрощения процедуры выбора источника.
✎
При подключении компьютера к порту
HDMI IN 1(DVI)
с помощью кабеля HDMI необходимо для телевизора
выбрать режим
ПК
в разделе
Редактир. назв.
.
✎
При подключении компьютера к порту
HDMI IN 1(DVI)
с помощью кабеля HDMI-DVI необходимо установить
для телевизора режим
DVI PC
в разделе
Редактир. назв.
.
✎
При подключении AV-устройств к порту
HDMI IN 1(DVI)
с помощью кабеля HDMI-DVI необходимо установить
для телевизора режим
Устройства DVI
в разделе
Редактир. назв.
.
Информация
Просмотр подробной информации о выбранном внешнем устройстве.
Подключение к гнезду COMMON INTERFACE
Использование карты CI CARD или CI+ CARD
Для просмотра платных каналов необходимо установить карту CI CARD
или CI+ CARD.
y
Если этого не сделать, отобразится сообщение “Недопустимый
сигнал”.
y
Через 2-3 минуты после установки на экране отобразится
информация о согласовании, содержащая номер телефона,
идентификатор карты CI CARD или CI+ CARD, идентификатор хоста и
другие сведения. Если появится сообщение об ошибке, обратитесь к
поставщику услуг цифрового телевидения.
y
После того, как настройка сведений о каналах будет закончена, на экране отобразится сообщение “Обновление
завершено”, означающее, что список каналов обновлен.
✎
ПРИМЕЧАНИЕ
x
К арту CI CARD или CI+ CARD можно приобрести у местного поставщика услуг кабельного телевидения.
x
И звлекайте карту CI CARD или CI+ CARD, аккуратно придерживая ее, поскольку падение карты может привести к
ее повреждению.
x
Вставляйте карту CI CARD или CI+ CARD в направлении, указанном на ней.
x
Расположение гнезда
COMMON INTERFACE
может отличаться в зависимости от модели устройства.
x
В некоторых странах и регионах карты CI CARD или CI+ CARD не поддерживаются. Уточните это у официального
дилера.
x
При возникновении проблем обратитесь к поставщику услуги.
x
Вставьте карту CI CARD или CI+ CARD, поддерживающую текущие настройки антенны. Изображение на экране будет
отсутствовать или будет искажено.
[LD570-BT]BN68-03398G-L09.indb 10
2011-02-21 �� 5:33:06
Русский – 11
11
С етевое подключение
Можно настроить телевизор таким образом, чтобы он осуществлял доступ в Интернет по локальной сети с
использованием проводного или беспроводного соединения.
Беспроводное сетевое подключение
Подключить телевизор к локальной сети можно с помощью стандартного беспроводного маршрутизатора или
модема. Для беспроводного подключения необходимо сначала подключить адаптер беспроводной локальной сети
Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN - приобретается отдельно) к порту
USB
или
USB1 (HDD)
,
USB 2
на
задней панели телевизора. См. рисунок ниже.
Адаптер беспроводной локальной сети Samsung можно приобрести отдельно в некоторых розничных магазинах,
через электронные магазины или на веб-узле Samsungparts.com. Адаптер беспроводной локальной сети Samsung
поддерживает протоколы связи IEEE 802.11A/B/G и N. Samsung рекомендует использовать протокол IEEE 802.11n.
При воспроизведении видео через соединение IEEE 802.11b/g возможны перерывы.
Большинство систем беспроводной связи оснащены системой безопасности, требующей от устройств,
подключаемых через точку доступа или беспроводной маршрутизатор (обычно IP-устройство совместного доступа),
предоставления зашифрованного кода безопасности, который называется кодом доступа.
Если выбран режим High-throughput (Greenfield) 802.11n в чистом виде и в качестве типа шифрования для
беспроводного маршрутизатора выбран WEP, TKIP или TKIP AES (WPS2Mixed), телевизоры Samsung не будут
поддерживать подключение в соответствии с новыми спецификациями сертификата Wi-Fi.
Кабельное сетевое подключение
В зависимости от настроек сети существует два основных способа подключения телевизора к сети с помощью
кабеля. Оба способа показаны ниже.
✎
Скорость передачи данных в сети ниже 10 Мбит/с не поддерживается.
Сетевой кабель
Сетевой порт на
стене
Беспроводное IP-устройство
совместного доступа
(беспроводной маршрутизатор с
сервером DHCP)
Адаптер беспроводной
локальной сети
Samsung
Боковая панель телевизора
Порт модема на стене
Задняя панель телевизора
Сетевой кабель
Кабель модема
Внешний модем
(ADSL/VDSL/кабельное ТВ)
Сетевой порт на стене
Задняя панель телевизора
Сетевой кабель
[LD570-BT]BN68-03398G-L09.indb 11
2011-02-21 �� 5:33:08
