Samsung LE37D570K2S: Просмотр электронного руководства
Просмотр электронного руководства: Samsung LE37D570K2S
Русский – 12
12
Просмотр электронного руководства
Элементы, отображаемые на экране
1
4
5
6
2
3
Основные операции
Меню Изображение
Меню Звук
}
Указатель
E
Ввод
e
Выход
1
Отображение текущего видео, ТВ-программы и
т.д.
2
Список категорий. С помощью кнопки
◄
или
►
выберите нужную категорию.
3
Отображение списка подменю. Для
перемещения курсора используйте кнопки
со стрелками на пульте дистанционного
управления. Нажмите кнопку
ENTER
E
, чтобы
выбрать нужное подменю.
4
}
Синяя кнопка
Указатель
: отображение
экрана указателя.
5
E
Ввод
: выбор категории или подменю.
6
e
Выход
: выход из электронного руководства
e-Manual.
Переход между экраном электронного руководства и соответствующими экранными меню.
Реж. изображения
: Стандартный
Подсветка
: 7
►
Контраст
: 95
Яркость
: 45
Четкость
: 50
Цвет
: 50
Тон (З/К)
: З50/К50
Настройка экрана
E-MANUAL
A
Попроб.
Основные операции > Меню “Изображение” (3/17)
a
Попроб.
b
Дом
{
Увеличенный
}
Указатель
L
Страница
e
Выход
✎
Эта функция недоступна в некоторых меню.
Способ 1
Способ 2
1.
Если необходимо вызвать меню, соответствующее какой-
либо теме электронного руководства, нажмите красную
кнопку для выбора параметра
Попроб.
.
2.
Для возврата на экран руководства e-Manual нажмите
кнопку
E-MANUAL
.
1.
При отображении темы нажмите кнопку
ENTER
E
.
Появится запрос: “
Выполнить это действие?
” Выберите
Да,
затем нажмите кнопку
ENTER
E
. Откроется окно экранного
меню.
2.
Для возврата на экран руководства
e-Manual
нажмите
кнопку
E-MANUAL
.
E-MANUAL
Инструкции по функциям телевизора можно найти в
e-Manual
в вашем
телевизоре. Для его использования нажмите кнопку
E-MANUAL
на пульте
дистанционного управления. Перемещая курсор с помощью кнопок
вверх/вниз/вправо/влево, выделите категорию, затем выберите тему, а
после нажмите кнопку
ENTER
E
. Отобразится необходимая страница
электронного руководства.
Категорию также можно выбрать с помощью меню:
O
MENU
m
→
Поддержка
→
e-Manual
→
ENTER
E
✎
Чтобы вернуться в главное меню электронного руководства, нажмите кнопку
E-MANUAL
на пульте
дистанционного управления.
✎
Невозможно воспользоваться параметром
Попроб.
напрямую, если в качестве внешнего источника
входного сигнала задан ТВ.
[LD570-BT]BN68-03398G-L09.indb 12
2011-02-21 �� 5:33:10
Русский – 13
13
Просмотр содержимого
Основные операции > Меню “Изображение” (3/17)
2
3
4
5
a
Попроб.
b
Дом
{
Увеличенный
}
Указатель
L
Страница
e
Выход
1
1
Раздел содержания: отображение материала по теме
при выборе подменю. Для перехода к предыдущей или
следующей странице нажмите кнопку
◄/►
.
2
Попроб.
: отображение экранного меню,
соответствующего выбранной теме. Для возврата
на экран руководства
e-Manual
нажмите кнопку
E-MANUAL
.
3
Дом
: переход к начальному экрану электронного
руководства
e-Manual
.
4
Увеличенный
: увеличение экрана. Для прокрутки
содержимого на увеличенном экране используйте
кнопки
▲
/
▼
.
5
L
(
Страница
): переход к предыдущей или следующей
странице.
Использование режима “Увеличенный”
U
Перемест.
R
Возврат
Чтобы увеличить изображение на экране, выберите
параметр
Увеличенный
, а затем нажмите кнопку
ENTER
E
. Для прокрутки содержимого на увеличенном
экране используйте кнопку
▲
или
▼
.
✎
Для возврата к обычному размеру экрана нажмите
кнопку
RETURN
.
Поиск темы на странице указателя
1.
Чтобы найти необходимую тему, с помощью кнопок со стрелками влево или вправо выберите нужную букву, а
затем нажмите кнопку
ENTER
E
. В окне указателя отобразится список тем и ключевых слов, начинающихся с
выбранной буквы.
2.
С помощью кнопок со стрелками вверх или вниз выберите нужную тему или ключевое слово, а затем нажмите
кнопку
ENTER
E
.
3.
Отобразится страница руководства e-Manual с соответствующей темой.
✎
Чтобы закрыть экран
Указатель
, нажмите кнопку
RETURN
.
[LD570-BT]BN68-03398G-L09.indb 13
2011-02-21 �� 5:33:12
Русский – 14
14
Настройка настенного крепления
С помощью деталей для настенного крепления (продаются отдельно) можно крепить телевизор на стене.
Дополнительные сведения о настенной установке см. в инструкциях, прилагаемых к деталям настенного монтажа.
Для получения помощи при установке настенного кронштейна обратитесь к специалисту технической поддержки.
Samsung Electronics не несет ответственности за любые повреждения изделия или травмы, возникшие в случае
самостоятельной установки телевизора покупателем.
Характеристики набора для настенного монтажа (VESA)
✎
Н абор для настенного монтажа не входит в комплект, а продается отдельно.
Устанавливайте настенное крепление на прочную стену перпендикулярно полу. В случае крепления к другим
строительным материалам обратитесь за советом к ближайшему дилеру. В случае установки на потолке или
наклонной стене устройство может упасть и стать причиной травмы.
✎
ПРИМЕЧАНИЕ
x
В приведенной ниже таблице представлены стандартные размеры наборов для настенного монтажа.
x
При покупке набора для настенного монтажа прилагается подробное руководство по установке и все
необходимые для сборки детали.
x
Не используйте винты, не соответствующие стандарту VESA.
x
Не используйте винты длиннее стандартного размера, поскольку это может привести к повреждению
внутренни xэлементов телевизора.
x
Длина винтов для настенных креплений, не соответствующих требованиям стандарта VESA, может отличаться
и зависит от их технических характеристик.
x
Не затягивайте винты слишком сильно, поскольку это может привести к повреждению изделия или быть
причиной его падения, что может повлечь за собой получение травмы. Samsung не несет ответственности за
подобные несчастные случаи.
x
Samsung не несет ответственности за повреждение изделия или получение травм при использовании
настенного крепления, не соответствующего стандартам VESA или не предназначенного для этих целей, а
также в случае несоблюдения инструкций по установке изделия.
x
При монтаже данного телевизора не допускайте наклона более 15 градусов.
Семейство
продуктов
дюймы
Характеристики VESA
(A * B)
Стандартный
винт
Количество
ЖК-телевизоры
19~26
75 X 75
200 X 100
M4
4
32~40
200 X 200
M6
46
400 X 400
M8
Не выполняйте установку набора для настенного монтажа, когда телевизор включен. Это может
привести к травме вследствие поражения электрическим током.
[LD570-BT]BN68-03398G-L09.indb 14
2011-02-21 �� 5:33:12
Русский – 15
15
Поиск и устранение неисправностей
При возникновении проблем, связанных с работой телевизора, сначала просмотрите список возможных проблем
и способов их устранения. Если ни один из перечисленных советов не поможет устранить неисправность, посетите
веб-узел www.samsung.com и выберите пункт “Поддержка” или обратитесь в центр по обслуживанию клиентов
Samsung.
Проблемы
Способы устранения и пояснения
Телевизор не включается.
• Проверьте надежность подключения кабеля питания к сетевой розетке и телевизору.
• Проверьте исправность сетевой розетки.
• Попробуйте нажать кнопку
POWER
на телевизоре, чтобы исключить версию о неисправности
пульта дистанционного управления. Если телевизор включится, обратитесь к пункту “Пульт
управления не работает” ниже.
Отсутствует изображение/видео.
• Проверьте подключения кабелей (отсоедините и подсоедините все кабели, ведущие к
телевизору и внешним устройствам).
• Установите видеовыходы внешних устройств (приставка кабельного ТВ/видеоприставка,
проигрыватель DVD или Blu-ray и т.д.) так, чтобы они соответствовали входному разъему
телевизора. Например, если на внешнем устройстве используется выход HDMI, его следует
подключить к входу HDMI на телевизоре.
• Убедитесь, что подсоединенные устройства включены.
• Выберите необходимый источник сигнала на телевизоре, нажав кнопку
SOURCE
на пульте
дистанционного управления.
• Перезагрузите подключенное устройство, отсоединив и снова подсоединив его кабель
питания.
Пульт управления не работает.
• Замените батареи в пульте ДУ и проверьте их полярность (+ -).
• Почистите окно передачи сигнала датчика, расположенное на пульте дистанционного
управления.
• Попробуйте навести пульт ДУ непосредственно на ТВ на расстоянии 1,5–2 м.
Невозможно включить или выключить
телевизор или отрегулировать
громкость с помощью пульта
дистанционного управления приставки
кабельного ТВ/видеоприставки.
• Запрограммируйте пульт дистанционного управления приставки кабельной сети/
видеоприставки, чтобы использовать его для управления телевизором. Код телевизора
SAMSUNG указан в руководстве для приставки кабельного ТВ/видеоприставки.
✎
Оптимальные условия использования телевизора достигаются путем обновления микропрограммы с веб-узла
(samsung.com -> Поддержка -> Загрузки) через USB.
✎
ЖК-панель с TFT-матрицей состоит из множества субпикселов, и ее изготовление требует применения
наиболее совершенных технологий. Однако на экране может быть несколько темных или светлых пикселов.
Эти отдельные пикселы не влияют на качество работы изделия.
Лицензия
Список функций
Превосходный цифровой интерфейс и доступ к сети: встроенный цифровой тюнер HD позволяет просматривать
программы высокой четкости без приемника кабельного/спутникового телевидения (видеоприставки).
Мое содержимое
Возможность воспроизведения музыкальных файлов, изображений и фильмов, сохраненных на устройство USB.
Программа AllShare™
AllShare™ обеспечивает сетевое подключение между телевизором и мобильными телефонами, а также другими
устройствами Samsung, совместимыми с телевизором.
Anynet+ (HDMI-CEC)
Позволяет с помощью пульта дистанционного управления для телевизора управлять всеми подключенными
устройствами Samsung, поддерживающими функцию Anynet+.
[LD570-BT]BN68-03398G-L09.indb 15
2011-02-21 �� 5:33:13
Русский – 16
16
Крепление телевизора на стене
Внимание
: Нельзя тянуть, толкать телевизор или забираться на него, поскольку телевизор может
упасть. Следите за тем, чтобы дети не облокачивались на телевизор и не раскачивали его, поскольку
он может опрокинуться и привести к серьезным и даже смертельным травмам. Соблюдайте все
меры предосторожности, описанные в прилагаемой брошюре по безопасности. Для обеспечения
дополнительной устойчивости в целях безопасности установите приспособление против скольжения,
как описано далее.
Предотвращение падения телевизора
1.
Вставьте винты в зажимы и надежно закрепите их на стене.
Убедитесь, что винты надежно закреплены в стене.
✎
В зависимости от типа стены может потребоваться
дополнительный материал, например, дюбель.
✎
Поскольку необходимые зажимы, винты и трос
не входят в комплект поставки, их необходимо
приобретать отдельно.
2.
Удалите винты из середины задней панели телевизора,
вставьте винты в зажимы, затем снова закрепите винты на
телевизоре.
✎
Винты могут не входить в комплект поставки
телевизора. В этом случае необходимо приобрести
винты со следующими характеристиками.
✎
Спецификации винтов
x
Для телевизоров с диагональю 32 ~ 40 дюймов: M6
x
Для телевизоров с диагональю 46 ~ 55 дюймов: M8
3.
Закрепите зажимы, прикрепленные к телевизору, и зажимы, прикрепленные к стене, с помощью крепкого троса,
а затем надежно завяжите его.
✎
ПРИМЕЧАНИЕ
x
Установите телевизор рядом со стеной, чтобы он не упал назад.
x
Прикрепление троса будет безопасным, если зажимы на стене будут находиться на одном уровне или
ниже зажимов на телевизоре.
x
Перед тем как перемещать телевизор, развяжите трос.
4.
Убедитесь, что все соединения надежно зафиксированы. Периодически проверяйте, не ослабли или не
нарушены ли соединения. Если у вас возникают сомнения по поводу безопасности соединений, обратитесь к
квалифицированному специалисту по установке.
Хранение и обслуживание
✎
Егер теледидар бейнебетіне жапсырылған жапсырманы алсаңыз, орнын тазалап содан кейін теледидарды қараңыз.
Не распыляйте воду или моющее средство
непосредственно на устройство. Попавшая внутрь
устройства жидкость может стать причиной
повреждения, возгорания или поражения электрическим
током.
Для очистки следует использовать только мягкую ткань,
смоченную в небольшом количестве воды.
С тена
[LD570-BT]BN68-03398G-L09.indb 16
2011-02-21 �� 5:33:14
Русский – 17
17
Технические характеристики
Разрешение экрана
1920 х 1080
Условия окружающей среды
Рабочая температура
Относительная влажность при работе
Температура хранения
Относительная влажность при хранении
От 10°C до 40°C (От50°F до 104°F)
От 10% до 80%, без конденсации
От -20°C до 45°C (От(-4°F до 113°F)
От 5% до 95%, без конденсации
Система телевидения
Аналоговое: B/G, D/K, L, I (зависит от выбранной страны)
Цифровое: DVB-T/DVB-C
Видеосистема цветности
Аналоговое: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60
Цифровое: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Система звука
BG. OK NICAM. MPEGl
HDMI IN
Видео: 1080/24p, 1080p, 1080i, 720p 576p, 576i, 480p, 480i
Аудио: 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits.
Поворотная подставка (влево/вправо)
-20° ~ 20°
Название модели
LE32D570
LE37D570
Размер экрана (диагональ)
32 дюймы
37 дюйма
Вывод
(звука)
10 W X 2
Размеры (Ш x Г x В)
Корпус
с подставкой
804,7 X 77,8 X 507,4 (mm)
804,7 X 240,0 X 563,7 (mm)
923,5 X 78,5 X 573,2 (mm)
923,5 X 255,0 X 629,2 (mm)
Вес
Без подставки
с подставкой
9,3 kg
12,0 kg
12,6 kg
15,8 kg
Название модели
LE40D570
LE46D570
Размер экрана (диагональ)
40 дюйма
46 дюйма
Вывод
(звука)
10 W X 2
Размеры (Ш x Г x В)
Корпус
с подставкой
992,1 X 80,4 X 611,0 (mm)
992,1 X 255,0 X 667,2 (mm)
1124,1 X 80,4 X 686,1 (mm)
1124,1 X 275,0 X 742,8 (mm)
Вес
Без подставки
с подставкой
14,3 kg
17,5 kg
19,4 kg
23,0 kg
✎
К онструкция и характеристики устройства могут быть изменены без предварительного уведомления.
✎
Характеристики электропитания и потребления электроэнергии указаны на наклейке на корпусе устройства.
[LD570-BT]BN68-03398G-L09.indb 17
2011-02-21 �� 5:33:14
Lai uzzinātu vairāk par to, kā izmantot e-Manual rokasgrāmatu (12. lpp.)
Šīs lietotāja rokasgrāmatas attēli un ilustrācijas ir sniegti tikai uzziņai un var atšķirties no patiesā izstrādājuma izskata.
Izstrādājuma dizains un specifikācijas var tikt mainīti bez iepriekšēja brīdinājuma.
Svarīga garantijas informācija par televīzijas formāta skatīšanos
1.
Ar digitālo televīziju (DVB) saistītās funkcijas ir pieejamas tikai valstīs/reģionos, kur tiek raidīti DVB-T (MPEG2 un MPEG4 AVC) digitālie
virszemes apraides signāli vai kur ir iespējams piekļūt saderīgiem DVB-C (MPEG2 un MPEG4 AAC) kabeļtelevīzijas pakalpojumiem. Par DVB-T
vai DVB-C signāla saņemšanu, lūdzu, jautājiet vietējam izplatītājam.
2.
DVB-T ir DVB Eiropas konsorcija standarts digitālās virszemes televīzijas pārraidei, bet DVB-C ir standarts digitālās kabeļtelevīzijas pārraidei.
Tomēr dažas no atšķirīgajām funkcijām, piemēram, EPG (elektroniskais programmu ceļvedis), VOD (pieprasījumvideo) un citas, nav iekļautas šajā
specifikācijā. Tādēļ šobrīd tās netiek izmantotas.
3.
Lai arī šis televizors atbilst jaunākajiem DVB-T un DVB-C standartiem [kopš 2008. gada augusta], nav iespējams garantēt saderību ar
nākotnes DVB-T digitālās virszemes apraides un DVB-C digitālās kabeļtelevīzijas sistēmām.
4.
Atkarībā no valstīm vai reģioniem, kuros televizors tiek izmantots, daži kabeļtelevīzijas pakalpojumu sniedzēji var pieprasīt papildu samaksu par
šādiem pakalpojumiem, un jums var tikt pieprasīts piekrist viņu biznesa noteikumiem un nosacījumiem.
5.
Dažas digitālās televīzijas funkcijas var nebūt pieejamas dažās valstīs vai reģionos, un DVB-C var nedarboties pareizi ar atsevišķiem
kabeļtelevīzijas pakalpojumu sniedzējiem.
6.
Lai iegūtu plašāku informāciju, lūdzu, sazinieties ar vietējo Samsung klientu apkalpošanas centru.
✎
Televīzijas uztveršanas kvalitāti var ietekmēt apraides metodes atšķirības dažādās valstīs. Lūdzu, pārbaudiet televizora darbību pie
vietējā SAMSUNG autorizētā izplatītāja, vai piezvaniet uz Samsung zvanu centru, lai uzzinātu, vai to ir iespējams uzlabot, pārkonfigurējot
televizora uzstādījumu.
Brīdinājums par nekustīgiem attēliem
Izvairieties no nekustīgu attēlu (piemēram, jpeg attēlu failu) vai nekustīgu attēlu elementu (piemēram, televīzijas programmu logotipu, panorāmas
vai 4:3 attēla formāta, akciju vai ziņu informācijas joslu ekrāna apakšdaļā utt.) attēlošanas ekrānā. Ilgstoši rādot ekrānā nekustīgu attēlu, var izraisīt
LCD ekrāna dubultattēla veidošanos, tādējādi ietekmējot attēla kvalitāti. Lai samazinātu šo risku, lūdzu, ievērojiet šos ieteikumus:
• Izvairieties no ilgstošas viena televīzijas kanāla skatīšanās.
• Vienmēr mēģiniet attēlu rādīt pilnekrāna režīmā, izmantojiet televizora attēla formāta izvēlni, lai izvēlētos atbilstošāko formātu.
• Samaziniet spilgtuma un kontrasta vērtības līdz minimumam, kas nepieciešams, lai nodrošinātu vēlamo attēla kvalitāti, jo pārāk lielas vērtības
var paātrināt izdegšanas procesu.
• Bieži izmantojiet visas televizora funkcijas, kas paredzētas attēla aizkavēšanās un ekrāna izdegšanas samazināšanai, sīkāku informāciju skatiet
attiecīgajā lietotāja rokasgrāmatas sadaļā.
Uzstādīšanas vietas nodrošināšana
Ievērojiet prasītos attālumus starp izstrādājumu un citiem objektiem (piem. sienām), lai nodrošinātu pareizu ventilāciju.
Ja tas netiek ievērots, izstrādājuma iekšējās temperatūras paaugstināšanās dēļ var izcelties ugunsgrēks vai rasties problēmas ar izstrādājumu.
✎
Ja lietojat statīvu vai sienas montāžas kronšteinu, lietojiet tikai Samsung Electronics piegādātās detaļas.
• Ja izmantosiet cita ražotāja piegādātās detaļas, tas var izraisīt problēmas ar izstrādājumu vai arī, izstrādājumam nokrītot, var rasties savainojumi.
✎
Izskats var atšķirties atkarībā no izstrādājuma.
✎
Esiet uzmanīgs pieskaroties televizoram, jo dažas tā detaļas var uzkarst.
Uzstādīšana, izmantojot statīvu.
Uzstādīšana, izmantojot sienas montāžas kronšteinu.
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
10 cm
Pareiza atbrīvošanās no šī izstrādājuma (Nolietotas elektriskās un elektroniskās ierīces)
(Ir spēkā Eiropas Savienībā un citās Eiropas valstīs, kurās ir atsevišķas atkritumu savākšanas sistēmas)
Šis apzīmējums, kas redzams uz izstrādājuma, papildpiederumiem vai dokumentācijā, norāda, ka no izstrādājuma un tā
elektroniskajiem papildpiederumiem (piem., lādētāja, austiņām, USB vada) kalpošanas laika beigās nedrīkst atbrīvoties
kopā ar citiem mājsaimniecības atkritumiem. Lai novērstu videi un cilvēku veselībai iespējamo kaitējumu, kas ir saistīts ar
nekontrolējamu atkritumu izmešanu, iepriekšminētie priekšmeti jānošķir no citiem atkritumiem un jāpārstrādā, lai sekmētu
materiālo resursu atbildīgu atkārtotu lietošanu. Mājsaimniecības lietotājiem jāsazinās vai nu ar veikalu, kurā šis izstrādājums ir
pirkts, vai vietējo pašvaldību, lai saņemtu informāciju par vietu un veidu, kādā var nodrošināt videi draudzīgu šī izstrādājuma
otrreizēju pārstrādi. Rūpnieciskajiem lietotājiem jāsazinās ar piegādātāju un jāpārbauda pirkuma līguma nosacījumi. Šo
izstrādājumu un tā elektroniskos papildpiederumus nedrīkst sajaukt ar citiem rūpnieciskajiem atkritumiem.
Pareiza atbrīvošanās no šī izstrādājuma baterijām
(Ir spēkā Eiropas Savienībā un citās Eiropas valstīs, kurās ir atsevišķas bateriju nodošanas sistēmas)
Šis baterijas, rokasgrāmatas vai iepakojuma marķējums norāda, ka izstrādājuma baterijas to ekspluatācijas laika beigās
nedrīkst izmest kopā ar citiem mājsaimniecības atkritumiem. Marķējumi ar ķīmiskajiem simboliem Hg, Cd vai Pb norāda,
ka baterijas dzīvsudraba, kadmija vai svina daudzums pārsniedz Direktīvā 2006/66/EK norādītos līmeņus. Ja no baterijām
neatbrīvojas atbilstoši nosacījumiem, šīs vielas var radīt kaitējumu cilvēku veselībai un videi. Lai aizsargātu dabas resursus
un veicinātu materiālu otrreizēju izmantošanu, lūdzu, atdaliet baterijas no cita veida atkritumiem un nododiet pārstrādei,
izmantojot vietējo bezmaksas bateriju savākšanas sistēmu.
[LD570-BT]BN68-03398G-L09.indb 2
2011-02-21 �� 5:33:15
Latviski - 3
Papildpiederumi
✎
Lūdzu, pārliecinieties, vai jūsu LCD televizora komplektācijā ietilpst šie priekšmeti. Ja kāds no priekšmetiem trūkst, sazinieties ar savu
izplatītāju.
✎
Priekšmetu krāsa un forma atkarībā no modeļa var būt atšķirīga.
y
Tālvadības pults un baterijas (AAA x 2)
y
Īpašnieka rokasgrāmata
y
Garantijas karte / Drošas lietošanas rokasgrāmata (Nav pieejama
dažos reģionos)
y
Strāvas vads
y
Drāniņa tīrīšanai
✎
Administrācijas maksa var tikt pieprasīta, ja
(a) pēc jūsu pieprasījuma tiek izsaukts inženieris, kas konstatē, ka izstrādājumam nav nekādu defektu
(t.i., ja neesat pilnībā iepazinies ar šajā lietotāja rokasgrāmatā sniegto informāciju)
(b) jūs aizvedat televizoru uz remonta centru, kurā tiek konstatēts, ka izstrādājumam nav nekādu defektu
(t.i., ja neesat pilnībā iepazinies ar šajā lietotāja rokasgrāmatā sniegto informāciju).
✎
Jūs tiksiet informēts par šīs administrācijas maksas apjomu vēl pirms jebkādu darbību veikšanas vai mājas vizītes.
Vadības paneļa apskats
✎
Izstrādājuma krāsa un forma atkarībā no modeļa var būt atšķirīga.
Vadības panelis
Skaļruņi
Tālvadības pults sensors
Pavērsiet tālvadības pulti pret šo televizora punktu.
Strāvas padeves indikators
Iemirgojas un izslēdzas, kad strāvas padeve ieslēgta, un iedegas gaidstāves režīmā.
SOURCE
E
Pārslēdz starp visiem pieejamiem ievades avotiem. Atrodoties ekrāna izvēlnē,
izmantojiet šo pogu tāpat, kā tālvadības pults pogu
ENTER
E
.
MENU
Parāda ekrāna izvēlni jeb OSD (ekrāna displejs) ar televizora funkcijām.
Y
Regulē skaļumu. Atrodoties OSD, izmantojiet pogas
Y
tāpat kā tālvadības
pults pogas
◄
un
►
.
z
Pārslēdz kanālus. Atrodoties OSD, izmantojiet pogas
z
tāpat, kā tālvadības
pults pogas
▼
un
▲
.
P
(Barošana)
Ieslēdz vai izslēdz televizoru.
Gaidstāves režīms
Neatstājiet televizoru gaidstāves režīmā pārāk ilgi (piemēram, dodoties brīvdienās). Pat tad, kad barošanas poga ir izslēgta, tiek
patērēts neliels elektriskās strāvas daudzums. Tā vietā ieteicams atvienot strāvas vadu.
[LD570-BT]BN68-03398G-L09.indb 3
2011-02-21 �� 5:33:15
Latviski - 4

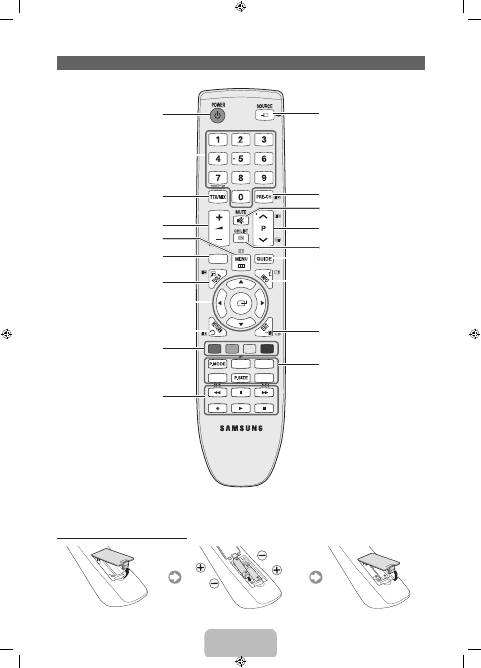

Tālvadības pults apskats
A
B
C
D
E-MANUAL
DUAL I-II
SRS
AD/SUBT.
CONTENT
Ieslēdz un izslēdz televizoru.
Ļauj attēlot un atlasīt pieejamos
video avotus.
Ļauj atgriezties iepriekšējā kanālā.
Īslaicīgi izslēdz skaņu.
Pārslēdz kanālus.
Parāda ekrānā kanālu sarakstu.
Parāda EPG (elektronisko
programmu ceļvedi).
Attēlo informāciju televizora ekrānā.
Iziet no izvēlnes.
Nospiediet, lai uzreiz piekļūtu
kanāliem
Regulē skaļumu.
Pārmaiņus atlasa ieslēgts teleteksts,
dubultais, sajaukums vai izslēgts
teleteksts režīmu.
Parāda galveno ekrāna izvēlni.
Ļauj ātri atlasīt bieži izmantotās
funkcijas.
Attēlo opcijas
Mani faili
,
Skatīties televizoru
,
AllShare™
un
Avots
.
Izmantojiet, lai atgrieztos iepriekšējā izvēlnē.
Ļauj izvēlēties ekrānā redzamos
izvēlnes vienumus un mainīt izvēlnes
vērtības.
Kanālu saraksts
,
Kanālu pārvaldn.
,
Mani faili
,
Tīkls
,
AllShare™
izvēlnēs u.c.
izvēlnēs izmantotās pogas.
Izmantojiet šīs pogas režīmos
Mani
faili
un
Anynet+
.
P.MODE
: izvēlieties attēla režīmu.
SRS
: atlasa SRS TruSurround HD
režīmu.
DUAL
: izvēlieties duālo skaņas
režīmu.
E-MANUAL
: atver e-Manual
rokasgrāmatu.
P.SIZE
: atlasa opciju Attēla izmērs.
AD
: audio apraksta atlase. (Nav
pieejama atsevišķās atrašanās
vietās.)
SUBT.
: parāda digitālos subtitrus.
Bateriju ievietošana (bateriju izmērs: AAA)
[LD570-BT]BN68-03398G-L09.indb 4
2011-02-21 �� 5:33:16
Latviski - 5
Savienojums ar antenu
Kad televizors tiek pirmoreiz ieslēgts, automātiski tiek iestatīti pamatiestatījumi.
✎
Iepriekšēja iestatīšana: strāvas vada un antenas pievienošana.
Plug & Play (Sākotnējā uzstādīšana)
Pirmoreiz ieslēdzot televizoru, ekrānā parādīsies vairākas uzvednes, kas palīdzēs konfigurēt pamatiestatījumus. Nospiediet
pogu
POWER
P
. Režīms
Plug & Play
ir pieejams tikai, ja
Ievade
ir iestatīta uz TV.
✎
Lai atgrieztos iepriekšējā solī, nospiediet sarkano pogu.
1
Valodas izvēle
Nospiediet pogu
▲
vai
▼
, un pēc tam nospiediet pogu
ENTER
E
.
Atlasiet vēlamo OSD (ekrāna displeja) valodu.
P
POWER
2
Režīma
Sagl. dem.
vai
Lietošana mājās
atlase
Nospiediet pogu
◄
vai
►
, un pēc tam nospiediet pogu
ENTER
E
.
Atlasiet režīmu
Lietošana mājās
. Režīms
Sagl. dem.
ir paredzēts
tirdzniecības vietām.
Lai atjaunotu
Sagl. dem.
iestatījumus uz
Lietošana mājās
(standarts):
nospiediet televizora skaļuma pogu. Kad parādās OSD skaļums, nospiediet
un turiet pogu
MENU
5 sekundes.
Sagl. dem.
paredzēts izmantošanai tikai tirdzniecības vietās. Atlasot to,
dažas funkcijas var nebūt pieejamas lietošanai. Skatoties televizoru mājās,
lūdzu, atlasiet režīmu
Lietošana mājās
.
3
Valsts izvēle
Nospiediet pogu
▲
vai
▼
, un pēc tam nospiediet pogu
ENTER
E
.
Izvēlieties vajadzīgo valsti.
Pēc tam, kad esat izvēlnē
Valsts
iestatījis valsti, daži modeļi var piedāvāt papildu opciju PIN koda
iestatīšanai.
Kad ievadāt PIN kodu, 0-0-0-0 nav pieejams.
4
Pulksteņa režīms
iestatīšana
Opciju
Pulksteņa režīms
var iestatīt automātiski vai manuāli.
5
Antenas izvēle
Nospiediet pogu
▲
vai
▼
, un pēc tam nospiediet pogu
ENTER
E
.
izmantojiet, lai atlasītu
Antena (Digitāls un analogs/Digitāls/Analogs), Kabelis (Digitāls un
analogs/Digitāls/Analogs)
vai
Satelīts
.
6
Kanāla izvēle
Nospiediet pogu
▲
vai
▼
, un pēc tam nospiediet pogu
ENTER
E
.
Iestatiet atmiņā saglabājamo kanāla avotu. Ja iestatāt antenas avotu uz
Kabelis
, parādās solis,
kurā var iestatīt kanāliem skaitliskas vērtības (kanālu frekvences). Lai iegūtu plašāku informāciju,
skatiet
Kanāls
→
Autom. kanālu iestatīšana
.
✎
Ja pirmais tiek atlasīts
Antena
vai
Kabelis
: pēc tam, kad saglabāti visi
Antena
vai
Kabelis
kanāli, tiek parādīts
Satelīts
kanālu saglabāšanas solis.
✎
Ja pirmais tiek atlasīts
Satelīts
: pēc tam, kad saglabāti visi
Satelīts
kanāli, tiek parādīts
Antena
vai
Kabelis
kanālu saglabāšanas solis.
✎
Lai pārtrauktu saglabāšanas atmiņā procesu, jebkurā laikā varat nospiest pogu
ENTER
E
.
7
Baudiet savu
televizoru.
Atlasiet
Skatīties televizoru
. Nospiediet pogu
ENTER
E
.
✎
Ja atlasījāt opciju
Tīkla iestatījumi
, iestatiet tīklu. Lai iegūtu plašāku informāciju, skatiet
e-Manual rokasgrāmatas sadaļu „Tīkla izvēlne”.
Ja vēlaties atiestatīt šo funkciju...
Atlasiet
Sistēma
-
Plug & Play
(Sākotnējā uzstādīšana). Ievadiet 4 ciparu PIN kodu. Noklusējuma PIN kods ir „0-0-0-0”. Ja
vēlaties mainīt PIN kodu, izmantojiet funkciju
Mainīt PIN
.
Uzstādot televizoru mājās,
Plug & Play
(
MENU
→
Sistēma
) iestatīšana, jāveic vēlreiz pat tad, ja iestatījāt to jau veikalā.
✎
Ja esat aizmirsis PIN kodu, nospiediet tālvadības pults pogas šādā secībā, kas atiestata PIN kodu uz „0-0-0-0”:
MUTE
→
8
→
2
→
4
→
POWER
(ieslēgt)
VHF/UHF antena
Satelīta antena
Kabelis
vai
TV aizmugurējais panelis
Strāvas ieeja
[LD570-BT]BN68-03398G-L09.indb 5
2011-02-21 �� 5:33:17
Latviski - 6
Pievienošana AV ierīcēm
¦
Pieejamās ierīces: DVD, Blu-ray atskaņotājs, HD kabeļtelevīzijas vadības bloks, HD STB
(televizora pierīce) satelītuztvērējs, VCR, digitāla audiosistēma, pastiprinātājs, DVD mājas
kinozāle, dators
HDMI OUT
DVI OUT
AUDIO OUT
R-AUDIO-L
HDMI savienojums
HDMI vai HDMI-DVI kabeļa izmantošana (līdz 1080p)
✎
HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN
x
Lai iegūtu labāku attēla un audio kvalitāti, pievienojiet digitālo ierīci, izmantojot HDMI kabeli.
x
HDMI kabelis atbalsta digitālā video un audio signālus un tam nav nepieciešams atsevišķs audio kabelis.
– Lai pievienotu televizoru pie digitālās ierīces, kas neatbalsta HDMI izvadi, izmantojiet HDMI/DVI un audio kabeļus.
x
Ja pie televizora tiek pievienota ārējā ierīce, kas izmanto vecāku HDMI režīma versiju, attēls var netikt parādīts
normāli (vai netikt parādīts vispār) vai arī audio var nedarboties. Ja saskaraties ar šādu problēmu, uzziniet no
ārējās ierīces ražotāja HDMI versiju un, ja tā ir novecojusi, pieprasiet jauninājumu.
x
Iegādājieties sertificētu HDMI kabeli. Pretējā gadījumā attēls var netikt parādīts vai var rasties savienojuma kļūda.
x
Ieteicams izmantot vienkāršu liela ātruma HDMI kabeli vai kabeli ar Ethernet. Šis izstrādājums neatbalsta Ethernet
funkciju, izmantojot HDMI.
[LD570-BT]BN68-03398G-L09.indb 6
2011-02-21 �� 5:33:18
Latviski - 7
EXT
AUDIO OUT
R-AUDIO-L
VIDEO OUT
Y
Y
W
W
R
R
AUDIO OUT
R-AUDIO-L
P
R
P
B
Y
COMPONENT OUT
W
W
R
R
G
R
G
R
B
B
Komponenšu savienojums
SCART savienojums
Komponentu (līdz 1080p) vai audio/video (tikai 480i) un Scart kabeļa izmantošana
✎
Ārējais
režīmā DTV izeja atbalsta tikai MPEG SD video un audio.
✎
Lai nodrošinātu labāko attēla kvalitāti, A/V savienojuma vietā ieteicams izmantot komponentu savienojumu.
[LD570-BT]BN68-03398G-L09.indb 7
2011-02-21 �� 5:33:20
Latviski - 8

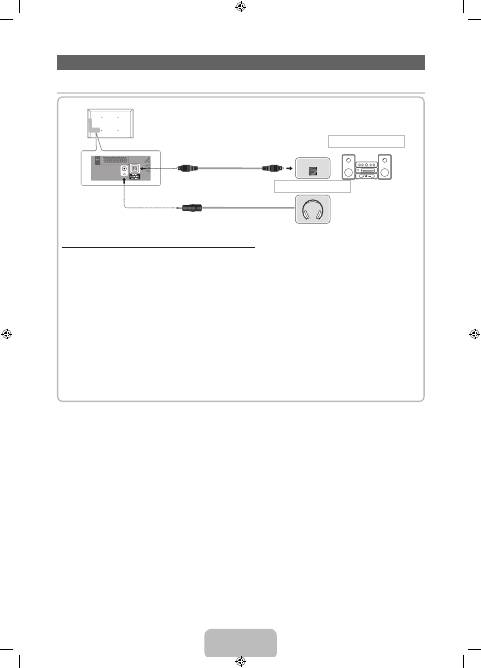

Pievienošana datoram un audio ierīcei
¦
Pieejamās ierīces: digitāla audiosistēma, pastiprinātājs, DVD mājas kinozāle
OPTICAL
Audio savienojums
Austiņas savienojums
Optiskā (digitālā) kabeļa vai austiņu savienojuma izmantošana
✎
DIGITAL AUDIO OUT (OPTICAL)
x
Ja digitālā audiosistēma ir pievienota
DIGITAL AUDIO OUT (OPTICAL)
kontaktspraudnim, jāsamazina gan
televizora, gan sistēmas skaļums.
x
5.1 kanālu skaņa ir pieejama, ja televizors ir pievienots ārējai ierīcei, kas atbalsta 5.1 kanālu skaņu.
x
Kad uztvērējs (mājas kinozāle) ir ieslēgts, skaņa tiek izvadīta pa televizora optisko kontaktligzdu. Kad televizors
uztver DTV signālu, tas izsūta 5.1 kanālu skaņu mājas kinozāles uztvērējam. Ja avots ir digitāls komponents,
piemēram, DVD/Blu-ray atskaņotājs/kabeļtelevīzijas vadības bloks/STB (televizora pierīce) satelītuztvērējs, un
tas ir savienots ar televizoru, izmantojot HDMI, mājas kinozāles uztvērējs atskaņos tikai 2 kanālu skaņu. Ja
vēlaties klausīties 5.1 kanālu skaņu, pievienojiet DVD/Blu-ray atskaņotāja/kabeļtelevīzijas vadības bloka/STB
satelītuztvērēja digitālās audio izejas kontaktspraudni tieši pastiprinātājam vai mājas kinozālei.
✎
Austiņas
H
: austiņas var pievienot televizora austiņu izejai. Kamēr ir pievienotas austiņas, skaņa no iebūvētajiem
skaļruņiem neskan.
x
Kad televizoram tiek pievienotas austiņas, skaņas funkcijas var tikt ierobežotas.
x
Austiņu un televizora skaļumu regulē atsevišķi.
[LD570-BT]BN68-03398G-L09.indb 8
2011-02-21 �� 5:33:21
Latviski - 9
AUDIO OUT
AUDIO OUT
DVI OUT
PC OUT
HDMI OUT
¦
HDMI kabeļa vai HDMI-DVI kabeļa / D-sub kabeļa izmantošana
✎
Atkarībā no datora, savienojums, izmantojot HDMI kabeli, var netikt atbalstīts.
✎
HDMI kabelis atbalsta digitālā video un audio signālus un tam nav nepieciešams atsevišķs audio kabelis.
Attēlošanas režīmi (D-Sub un HDMI/DVI ieeja)
Optimālā izšķirtspēja ir 1920 X 1080 @ 60 Hz.
Režīms
Izšķirtspēja
Horizontālā frekvence
(kHz)
Vertikālā frekvence (Hz)
Pikseļu taktētāja frekvence
(MHz)
Sinhronizācijas
polaritāte (H/V)
IBM
640 x 350
31.469
70.086
25.175
+/-
720 x 400
31.469
70.087
28.322
-/+
MAC
640 x 480
35.000
66.667
30.240
-/-
832 x 624
49.726
74.551
57.284
-/-
1152 x 870
68.681
75.062
100.000
-/-
VESA DMT
640 x 480
31.469
59.940
25.175
-/-
640 x 480
37.861
72.809
31.500
-/-
640 x 480
37.500
75.000
31.500
-/-
800 x 600
37.879
60.317
40.000
+/+
800 x 600
48.077
72.188
50.000
+/+
800 x 600
46.875
75.000
49.500
+/+
1024 x 768
48.363
60.004
65.000
-/-
1024 x 768
56.476
70.069
75.000
-/-
1024 x 768
60.023
75.029
78.750
+/+
1152 x 864
67.500
75.000
108.000
+/+
1280 x 1024
63.981
60.020
108.000
+/+
1280 x 1024
79.976
75.025
135.000
+/+
1280 x 800
49.702
59.810
83.500
-/+
1280 x 800
62.795
74.934
106.500
-/+
1280 x 960
60.000
60.000
108.000
+/+
1360 x 768
47.712
60.015
85.500
+/+
1440 x 900
55.935
59.887
106.500
-/+
1440 x 900
70.635
74.984
136.750
-/+
1680 x 1050
65.290
59.954
146.250
-/+
VESA DMT / DTV
CEA
1920 x 1080p
67.500
60.000
148.500
+/+
✎
✎
PIEBILDE
x
Izmantojot HDMI/DVI kabeļa savienojumu, jālieto
HDMI IN 1(DVI)
kontaktspraudnis.
x
Rindpārlēces režīms netiek atbalstīts.
x
Televizors var nedarboties normāli, ja tiks atlasīts nestandarta video formāts.
x
Tiek atbalstīti režīmi Atsevišķs un Kompozīts. Režīms SOG (Sync On Green - sinhronizācija zaļās krāsas kanālā)
netiek atbalstīts.
Datora savienojums
[LD570-BT]BN68-03398G-L09.indb 9
2011-02-21 �� 5:33:23
Latviski - 10
10

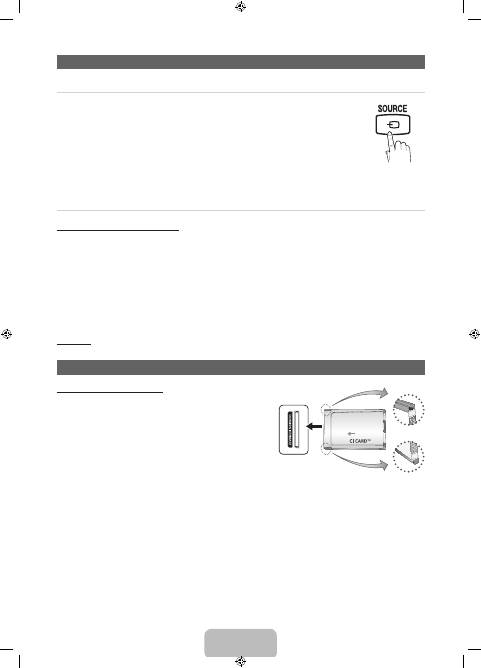

Ievades avota maiņa
¦
Avotu saraksts
Izmantojiet, lai atlasītu televizoru vai citus televizoram pievienotus ārējus ievades avotus, piemēram,
DVD / Blu-ray atskaņotājus / kabeļtelevīzijas vadības blokus / STB satelītuztvērējus.
■
TV / Ārējais / PC / AV / Komponents / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare
✎
Avotu sarakstā būs izceltas televizoram pievienotās ievades ierīces.
✎
Ja vēlaties redzēt tikai pievienotās ierīces, pārejiet uz
Savienots
, izmantojot pogas
◄
vai
►
.
✎
Režīmi Ārējais
un
PC
ir vienmēr aktīvā stāvoklī.
✎
Ja pievienotās ārējās ierīces nav izceltas, nospiediet sarkano pogu. Televizors veiks
pievienoto ierīču meklēšanu.
¦
Rediģēt nosaukumu
Kā izmantot opciju Rediģēt nosaukumu
Sadaļā Avots nospiediet pogu
TOOLS
, lai pēc savas izvēles iestatītu jebkādu ārējās ievades avota nosaukumu.
■
VCR / DVD / Kabeļtelevīzija / Satelīta pierīce / PVR STB / AV uztvērējs / Spēle / Videokamera / PC / DVI PC / DVI
ierīces / TV / IPTV / Blu-ray / HD DVD / DMA
: norādiet nosaukumu ierīcei, kas pievienota ievades kontaktspraudņiem,
lai atvieglotu ievades avota atlasi.
✎
Pievienojot datoru
HDMI IN 1(DVI)
pieslēgvietai, izmantojot HDMI kabeli, televizorā zem
Rediģēt nosaukumu
jāiestata
PC
režīms.
✎
Pievienojot datoru
HDMI IN 1(DVI)
pieslēgvietai, izmantojot HDMI-DVI kabeli, televizorā zem
Rediģēt nosaukumu
jāiestata
DVI PC
režīms.
✎
Pievienojot AV ierīces
HDMI IN 1(DVI)
pieslēgvietai, izmantojot HDMI-DVI kabeli, televizorā zem
Rediģēt nosaukumu
jāiestata
DVI ierīces
režīms.
Informācija
Izmantojiet, lai skatītu detalizētu informāciju par atlasīto ārējo ierīci.
Pievienošana KOPĒJĀS SASKARNES slotam
„CI vai CI+ KARTES” izmantošana
Lai skatītos maksas kanālus, jāievieto „CI vai CI+ KARTE”.
y
Ja netiek ievietota „CI vai CI+ KARTE”, dažos kanālos tiek rādīts
paziņojums „Traucēts signāls”.
y
Pēc 2~3 minūtēm parādās saistītā informācija, kas satur tālruņa
numuru, „CI vai CI+ KARTES” ID, saimniekdatora ID un citu
informāciju. Ja parādās kļūdas paziņojums, sazinieties ar savu
pakalpojumu sniedzēju.
y
Kad kanālu informācijas konfigurācija beigusies, parādās paziņojums
„Updating Completed”, norādot, ka kanālu saraksts ir atjaunināts.
✎
PIEBILDE
x
„CI vai CI+ KARTE” jāiegādājas pie vietējā kabeļtelevīzijas pakalpojumu sniedzēja.
x
Izņemiet „CI vai CI+ KARTI”, uzmanīgi velkot to ar rokām, jo, nometot „CI vai CI+ KARTI”, to var sabojāt.
x
Ievietojiet „CI vai CI+ KARTI” karti uz tās norādītajā virzienā.
x
Atkarībā no modeļa
COMMON INTERFACE
slota vieta var būt atšķirīga.
x
„CI vai CI+ KARTE” netiek atbalstīta dažās valstīs un reģionos, jautājiet savam autorizētajam izplatītājam.
x
Ja rodas problēmas, lūdzu, sazinieties ar pakalpojumu sniedzēju.
x
Ievietojiet „CI vai CI+ KARTI”, kas atbalsta pašreizējos antenas iestatījumus. Attēls būs izkropļots vai nebūs redzams.
[LD570-BT]BN68-03398G-L09.indb 10
2011-02-21 �� 5:33:24
Latviski - 11
11
Tīkla savienojums
Varat iestatīt savu televizoru, lai tas caur jūsu lokālo tīklu (LAN) varētu piekļūt internetam, izmantojot vadu vai bezvadu
savienojumu.
Tīkla savienojums - bezvadu
Varat pievienoto savu televizoru LAN tīklam, izmantojot standarta bezvadu maršrutētāju vai modemu. Lai bez vadiem
pievienotu televizoru tīklam, jums vispirms jāpievieno „Samsung bezvadu LAN adapteris” (WIS09ABGN, WIS09ABGN2,
WIS10ABGN - jāiegādājas atsevišķi)
USB
vai
USB1 (HDD)
,
USB 2
pieslēgvietai televizora aizmugurē. Skatiet zemāk redzamo
attēlu.
Samsung bezvadu LAN adapteris tiek pārdots atsevišķi, un to ir iespējams iegādāties pie noteiktiem mazumtirgotājiem,
e-komercijas vietnēs un vietnē Samsungparts.com. Samsung bezvadu LAN adapteris atbalsta IEEE 802.11a/b/g un n sakaru
protokolus. Samsung rekomendē izmantot IEEE 802.11n. Kad skatāties video, izmantojot IEEE 802.11b/g savienojumu, video
var tikt atskaņots nevienmērīgi.
Lielākā daļa bezvadu tīklu sistēmu ir aprīkotas ar drošības sistēmu, kura liek ierīcēm, kas piekļūst tīklam, izmantojot piekļuves
punktu vai bezvadu maršrutētāju (parasti bezvadu IP sadalītājs) nosūtīt šifrētu drošības kodu — piekļuves atslēgu.
Ja izvēlēts augstas caurlaidības (Greenfield) 802.11n režīms un jūsu bezvadu maršrutētāja šifrēšanas tips ir iestatīs uz WEP,
TKIP vai TKIP AES (WPS2Mixed), Samsung televizori, atbilstoši jaunajām Wi-Fi sertifikācijas specifikācijām, neatbalstīs šo
savienojumu.
Tīkla savienojums - kabeļa
Atkarībā no tīkla iestatījumiem, jūs varat pievienot savu televizoru tīklam, izmantojot kabeli, divos veidos. Šie veidi ir attēloti
zemāk redzamajā attēlā:
✎
Netiek atbalstīts tīkls, kura ātrums ir zem 10 Mb/s.
LAN pieslēgvieta uz
sienas
LAN kabelis
Bezvadu IP sadalītājs
(bezvadu maršrutētājs ar
DHCP serveri)
Samsung bezvadu
LAN adapteris
TV sānu panelis
Modema pieslēgvieta uz sienas
TV aizmugurējais panelis
LAN kabelis
Modema kabelis
Ārējais modems
(ADSL/VDSL/kabeļtelevīzija)
LAN pieslēgvieta uz sienas
TV aizmugurējais panelis
LAN kabelis
[LD570-BT]BN68-03398G-L09.indb 11
2011-02-21 �� 5:33:25
