Antes de operar el monitor por favor lee este manual completamente. Se debe
retener este manual para futura consulta.
Índice
Lista del paquete -----------------------------------------------
1
Precauciones ----------------------------------------------------
2
Instrucciones de instalación ---------------------------------
3
Base Giratoria -----------------------------------------------
3
Cordón de corriente ----------------------------------------
3
Cable de video ----------------------------------------------
4
Instrucciones operativas --------------------------------------
5
Instrucciones generales -----------------------------------
5
Mando del tablero de frente -----------------------------
6
Como ajustar la instalación ------------------------------
6
Ajustando de imagen --------------------------------------
7-8
Plug & Play -----------------------------------------------------
9
Soporte técnico (FAQ) ----------------------------------------
10
Apéndice A - Características técnicas ---------------------
11-12
Apéndice B - Tabla de Coordinación Programada por
Fábrica ------------------------------------------
13
Su Garantía Internacional------------------------------------
14
LISTA DE PAQUETE
El embalaje de producto debe incluir los siguientes articulos :
1. Monitor
2. Manual del Propietario
3. Cordón de Corriente
4. Base Giratoria
1
PRECAUCIONES
z No usar el monitor cercano a agua, por ejemplo cercano de una bañera ,
palangana, fregadero, tina de lavandería, piscina o en sótano mojado.
z No poner el monitor en una carretilla inestable, plataforma, o mesa. Si el
monitor caer, él puede herir una persona y causar daños serios al aparato.
Usa sólamente la carretilla o plataforma recomendada por el fabricante o
vendido con el monitor. Si montar el monitor en una pared o estante, usa
un conjunto de soporte aprobado por el fabricante y sigue las
instrucciones del conjunto.
z Rañuras o aberturas en la parte trasera y inferior de la caja son provistos
para ventilación. Para asegurar funcionamiento fiable del monitor y para
protegerlo de sobrecalentamiento, asegurarse que estas aberturas no
están bloqueadas o cubiertas. No pongas el monitor sobre la cama, sofá ,
alfombra, o superficie similar. No pongas el monitor cercano o encima
de un radiador o registro de calor. No pongas el monitor en un estante
para libros o armario a menos que sea proporcionada una ventilación
propia.
z El monitor debe ser operado solamente con el tipo de fuente de energía
indicado en la etiqueta. Si no estás seguro del tipo de energia
suministrado a su hogar, consulta a su vendedor o compañía de energía
local.
z El monitor es equipado con clavija tripolar, una clavija con un tercero
polo (tierra). Esta clavija conectar_ solamente a una toma de corriente
conectada a tierra como característica de seguridad. Si su toma de
corriente no acomoda la clavija tripolar, llame a un electricista para
instalar la toma de corriente correcta, o usa un adaptador para conectar el
aparato a tierra seguramente. No descuidar del propósito de seguridad de
la clavija conectada a tierra.
z Desenchufar la unidad durante una tormenta con relámpago o cuando el
monitor no es usado por períodos largos de tiempo. Esto protegerá el
monitor de daños debido a sobretensión transitória de energía.
z No sobrecargar flejes de energías y cordones de extensión. Sobrecarga
puede resultar en incendio o choque eléctrico.
z Nunca empuje cualquier objeto dentro de la rañura en la caja del monitor.
Él puede causar corto circuito en las piezas y resultar en fuego o choque
eléctrico. Nunca derrama líquidos en el monitor.
z No intenta reparar el monitor tu mismo; abertura o quitación de tapas
puede exponerte a voltajes peligrosos y otro riesgos. Favor de referir
todo servicio al personal de revisión calificado.
z Para asegurar funcionamiento satisfactorio, usa el monitor solo con
ordenadores listados UL que tienen receptáculos apropiadamente
configurados entre 100- 240V AC, Min. 1.5A.
z El soquete de pared se debe instalar cerca del equipo y con fácil acceso.
2
INSTRUCCIONES DE INSTALACIÓN
Base Giratoria
Para atar la base giratoria al monitor, haga el siguiente :
• Vuelve cuidadosamente el monitor sobre su lado o al revés.
(véa figura 1).
• Localiza las cavidades a la parte inferior delantera del monitor.
• Introduce las clavijas sobre la base giratoria en estas cavidades. Empuje
la base giratoria hacia adelante hasta que la base giratoria cierre en el
lugar.
• Para quitar la base giratoria, ten la parte inferior de la base giratoria,
después empuje lo fuera.
Assemblage Démontage
Figura 1 Instalando y Quitando la Base Giratoria
Cordón de Energía
Fuente de energía:
1. Asegurate que el cordón de energía es el tipo correcto requerido en su
área.
2. Este monitor tiene un suministro de energía universal que permite
funcionamiento en voltaje 100/120V AC o 220/ 240V AC de la área
(No se requiere ningún ajuste del usuario.)
3. Conecta el cordón de energía dentro de un enchufe de entrada de
energía de su monitor, y después conecta el otro extremo en una toma
de corriente tripolar AC. El cordón de energía puede ser conectada a
una toma de corriente de la pared o enchufe de energía del su PC,
dependiendo del tipo de cordón de energía suministrado con su monitor.
3
Cable de Video
Conexión del Cable Video: El monitor viene con un cable video
incorporado. Enchufa el conector de 15 pinzas del cable de signo en la ranura
video de la computadora y apretar los dos tornillos en el conector de cable..
Precaución: No encorva el cable de señal , de otro modo puede romper el
alambre interior.
Conexión del Cordón de Poder: Enchufa el cordón de poder cord en el
portador AC del monitor. Luego enchufa el cordón en un tomacorrientes AC
con tierra o banda de poder UL o el soquete de output de poder en su PC.
1
2
Figura 2 - Conectando Cables
1. Cordònde de poder 2. Cable de signo
4
INSTRUCCIONES OPERATIVAS
Instrucciones Generales
Los otros botones de control están localizados en la base del monitor. (Véa
Figura 3). Para cambiar estes ajustes , la imagen puede ser ajustada a sus
preferencias personales.
• El cordón de energía debe ser conectado.
• Conecta el cable de video del monitor a la tarjeta de video.
• Para encender el monitor, presiona el interruptor de energía POWER a la
posición encender ON. El indicador de energía alumbrará .
• Su monitor presenta un sistema de interruptor rápido y único que
proporciona una imagen dentro de segundos después de encender el
monitor.
Figura 3 - Botón de Control Externo
1. INTERRUPTOR DE
4. CONTRASTE/
ENERGÍA ON/OFF
2. INDICADORA DE PODER 5. BRILLO/
3. MENU 6. SALIDA
Notas
• No instales el monitor en un lugar cercano a fuentes de calor tal como
radiadores o conductos de aire, o en un lugar sujeto a luz directa del sol, o
polvo excesivo o vibración mecánica o choque.
• Guarda el cartón original de embarque y materiales de embalaje, así ellos
estarán a mano si alguna vez necesitar de enviar su monitor.
• Para protección máxima, reembala su monitor de la misma manera como
fue embalado por la fábrica.
• Para mantener el monitor parecendo nuevo, lo limpia periódicamente con
una tela blanda. Se quitan manchas tercas con una tela ligeramente
humedecida con una solución de detergente suave. Nunca uses solventes
fuertes tal como disolvente, benceno, o limpiadores abrasivos, porque
estos.
5
Control del Panel Delantero
•
: Presiona este botón para cambiar el encendido/apagado del
monitor.
• MENU : Activa el menú OSD o confirma el ajustamiento.
•
/ : Ajusta el contraste u otro control.
•
/ : Ajusta el brillo u otro control.
• EXIT : Salir de la función o cierra el menú OSD.
• Indicador de Energía :
Verde — Modo de Encendido.
Anaranjado — Modo Apagado.
Como ajustar una instalación
A los controles del monitor se accede pulsando el MENU para activar el
modo OSD. Se visualizará el menú principal:

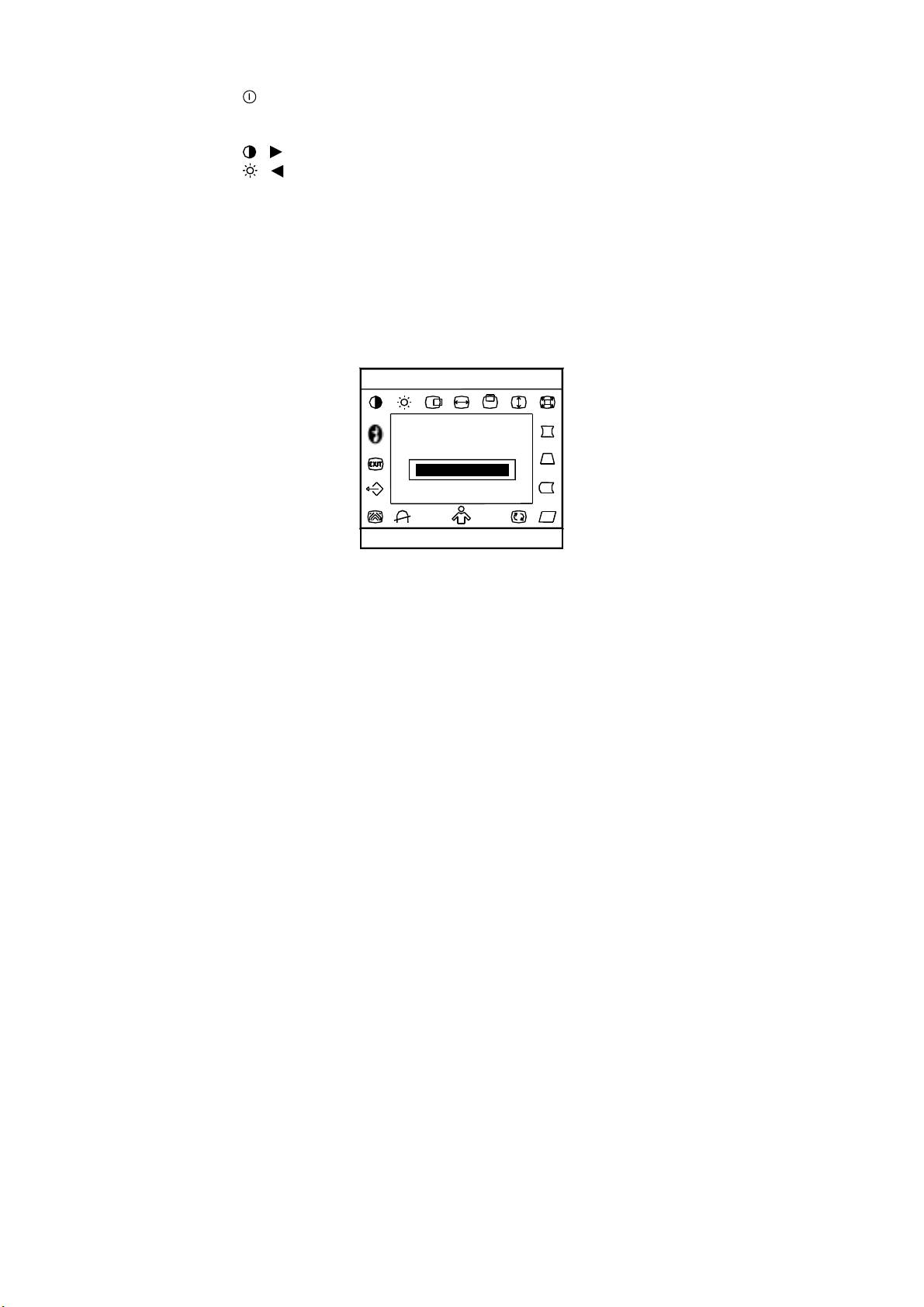

H: 31.4KHz V: 70.0Hz
Contrast
100
9300
6
6500
720 × 400
Figure 4 El Mensaje OSD
Observación: si transcurren más de 10 segundos durante el ajuste o
selección de cualquiera de los menús OSD, se almacenará la configuración
actual y se cancelará el modo OSD.
Ajustando la Imagen
La descripción para iconos de los mandos funcionales
1. CONTRASTE :
Ajusta el contraste de la imagen.
2. BRILLO
:
Ajusta el brillo de la imagen.
3. CENTRO - H
:
Ajusta la posición horizontal de la imagen.
4. TAMAÑO - H
:
Ajusta el tamaño horizontal de la imagen.
5. CENTRO -V
:
Ajusta la posición vertical de la imagen.
6. TAMAÑO -V
:
Ajusta el tamaño vertical de la imagen.
7. ZOOM
:
Ajusta el tamaño horizontal y vertical de la imagen simultáneamente.
8. PUNTEAMIENTO
:
Ajusta el punteamiento y cilindro.
9. TRAPEZOIDE
:
Ajusta la distorsión trapezoidal de la imagen.
10. EQUILIBRIO DE POLOS
:
Ajusta para compensar el desequilibrio del punteado.
11. PARALELOGRAMA
:
Ajusta la imagen para ser un rectángulo.
12. ROTACIÓN
:
Ajusta la inclinación de la imagen a la posición horizontal.
13. 6500°K/9300°K (TEMPERATURA DEL COLOR) :
La temperatura del color para 6500°K es x = 0.313, y = 0.329 y
9300°K es x = 0.283, y = 0.297. Él presenta dos juegos de color
diferentes en la pantalla. Puedes seleccionar 9300°K o 6500°K
presionando el MENU.
7
14. COLOR DEL USUARIO (Rojo/ Azul)
:
Si el blanco normal 9300°K o blanco cálido 6500°K no satisface tu
deseo, ajusta propiamente R. B gana mandos para obtener su nivel
óptimo de blancura.
15. DESMAGNETIZADOR
:
Si impureza del color ocurre cuando mudar o girar el monitor,
presiona el MENU y desmagnetiza para arreglar la condición de la
imagen.
16. REDUCIR MUARÉ
:
Muaré es el resultado de interferencia entre el esquema fosfórico y el
señal de video. En alguns casos, puedes encontrar el Muaré muy
notable. Presionar el MENU para entrar en el ajuste reducidor de
muaré. Favor de ajustar el nivel a la condición ópttima. Nota : Ajuste
demasiado alto de una instalación causará sacudidas en la imagen.
17. RELLAMADA
:
Presionar RELLAMADA para restaurar el monitor a los ajustes de
fábrica.
18. SALIDA
:
Cierra venta.
19. SELECTO EL IDIOMA
:
Seleccione el idioma que le gusta.
8
ESTE MONITOR PARECERÁ NON-FUNCIONAL SI NO HAY
NINGÚN SEÑAL DE ENTRADA DE VIDEO. PARA QUE ESTE
MONITOR OPERE PROPIAMENTE, DEBE HABER UN SEÑAL DE
ENTRADA DE VIDEO.
Este monitor cumple con los estándares de monitores Ecológicos como lo
establece la Video Electronics Standards Association
(VESA) y/o la Agencia
de Protección del Ambiente (EPA) de los Estados Unidos y Los Empleados
de la Confederación Sueca (NUTEK). Esta característica es designada a
conservar energía eléctrica reducindo consumo de energía cuando no hay
ningún señal de entrada en el video presente. Cuando no hay ningún señal de
entrada en el video, siguiendo un período de tiempo funcionando en vacío,
este monitor comutará automáticamente para el modo Apagado OFF. Esto
reduce el consumo del suministro interno de energía del monitor. Después
de se restaurar el señal de entrada en el video, se restaura la energía y el
visualizador es automáticamente redeseñado. La apariencia es similar a una
característica "Ahorradora de Pantalla" excepto que el visualizador está
completamente apagado. El visualizador es restaurado presionando una llave
en el teclado, o tecleando el ratón.
PLUG & PLAY
Característica Plug & Play DDC1/2B
Este monitor es equipado con capacidades VESA DDC1/2B de acuerdo con
el PADRÓN VESA DDC. Él permite al monitor de informar la su identidad
al sistema organizador y, dependiendo del nivel de DDC usado, comunica
información adicional sobre sus capacidades de visualización. El canal es
definido en dos niveles, DDC1 y DDC2B.
DDC1 es un canal de datos unidireccionales del visualizador al organizador
que transmite continuamente la información EDID. El DDC2B es un canal de
datos bidireccionales basados en el protocolo I²C. El organizador puede
solicitar información EDID sobre el canal DDC2B.
Asignaciones del Polo del Cable de Video:
1. Rojo 5. Tierra 9. NC 13. Sinc-H
2. Verde 6. Tierra-R 10. Tierra 14. Sinc-V/ * VCLK
3. Azul 7. Tierra-G 11. Monitor Tierra 15. Reloj Serial-DDC
4. Tierra 8. Tierra-B 12. Datos Seriales DDC * PARA DDC
9
SOPORTE TÉCNICO (FAQ)
Problemas & Preguntas Posible Solución
LED de Energía no está
*Verifica si el Interruptor de Energía
encendida
está en la posición encendida ON.
*Cable de Energía debe estar
conectado
Ningún Plug & Play *Verifica si el sistema PC es
compatible al Plug & Play.
*Verifica si la Tarjeta de Vídeo es
compatible al Plug & Play
*Verifica si polo conector D-15 del
Cable de Video está curvado
*Asegúrate que los Drivers del
Monitor estén instalados
Imagen está borrosa *Ajusta los mandos de Contraste y de
Brillo.
Imagen salta o ondulación está
*Mover aparatos eléctricos que pueden
presente en la imagen.
causar interferencia eléctrica.
El soquete de pared se debe
*El interruptor de encendido del
instalar cerca del equipo y con
equipo debe estar en la posición
fácil acceso.
Encendido.
*La tarjeta de video debe estar
introducida completamente en el
zócalo.
*Asegurarse que el cable de video del
monitor está propiamente conectado
al ordenador.
*Inspeccionar el cable de video del
monitor y asegurarse que ningun polo
está curvado.
*Asegurarse que el ordenador está
operativo presionando la tecla CAPS
LOCK sobre el teclado mientras
observando el LED del CAPS LOCK.
El LED debe encender en ON o
apagar en OFF después de presionar
la tecla CAPS LOCK
Uno de los colores primarios
*Inspeccionar el cable de video del
(ROJO, VERDE o AZUL) está
monitor e asegurarse que ningun polo
ausente.
está curvado.
10
APÉNDICE A - CARACTERISTICAS ESPECÍFICAS
CRT
38cm (15"), 90° desviación, 29mm neck,
Pantalla no deslumbrante punteada de 0.28mm
Tamaño de la
35.6 cm (14"), diagonal
Imagen Visible
Visualización de color Colores ilimitados
Señal de Entrada Entrada análoga Todas las coordinaciones que
satisfacen los datos específicos sobre frecuencias
de escaneamiento
• Video • Análogo R,G,B 0.7 Vpp positivo / 75 Ohms
• Sinc.
• Sinc. Horizontal : Positivo/Negativo
• Sinc. Vertical : Positivo/Negativo
Sincronización
• Horizontal 30kHz a 54kHz automáticamente
• Vertical 50Hz a 120Hz automáticamente
Resolución Máxima 1024 × 768
proporción de punto 65MHz
Coordinaciones
Programados por fábrica :
6
Coordinaciones de modo
del usuario :
9
Misconvergencia
• Centro 0.3mm Máx.
• Rincón 0.4mm Máx.
Fuente de Energía Suministro de Energía al Modo Comutante
AC 100-240V, 50Hz/ 60Hz alcance lleno.
Operando 0°C a 40°C ambiente
Humedad 10% a 85% relativa, non-condensante
Peso 11.5kg (Neto)
Dimensiones
• Monitor 360(Ancho) × 362(Alto) × 387(Profundidad) mm
Cable de Señal Mini Sub-D 15 polos
Mandos Externos:
Interruptor • INTERRUPTOR DE ENERGÍA ON/OFF
• MENU
• CONTRASTE/
• BRILLO/
• EXIT
11
Funciones ( OSD ) • CONTRASTE
• BRILLO
• CENTRO-H
• TAMAÑO-H
• CENTRO-V
• TAMAÑO-V
• ZOOM
• PUNTEADO
• TRAPEZOIDE
• EQUILIBRIO DE POLOS
• PARALEL OGRAMA
• ROTACIÓN
• 6500°K
• COLOR DEL USUARIO
• 9300°K
• DESMAGNETIZACIÓN
• REDUCIÓN DE MUARÉ
• RELLAMADA
• SALIDA
• SELECTO EL IDIOMA
Plug & Play DDC1/2B
EPA ENERGY
Modo Encendido
≤ 75 W
STAR
®
Modo Apagado
≤ 8 W
Consumo de Energía 75W Máx.
Área de visualización Programada 270mm × 202mm
Regulaciones
UL, CSA, CB report, SEMKO, TUV-S,
TUV-Buart, FCC, ICES(State in FCC),
CE, EPA
Para modelos seleccionados : TUV/GS,
MPR II
12
APÉNDICE B – TABLA DE
COORDINACIÓN PROGRAMADA POR FÁBRICA
FRECUENCIA
FRECUENCIA
ESTÁNDAR RESOLUCIÓN
HORIZONTAL
VERTICAL
IBM 720×400 31.5kHz 70Hz
VGA 640×480 31.5kHz 60Hz
VESA/85 640×480 37.5kHz 75Hz
VESA/85 800×600 46.9kHz 75Hz
VESA/85 800×600 53.6kHz 85Hz
VESA/60 1024×768 48.4kHz 60Hz
13
Su Garantía Internacional
Estimado cliente,
Gracias por su compra de este producto Philips, ya que ha sido diseñado y
fabricado bajo los estándares de calidad más elevados.
Si, desafortunadamente, pudiera existir algún problema con este producto,
PHILIPS garantiza libre de cargo la mano de obra y las piezas, durante 12
MESES a partir de la fecha de compra, independientemente del país en que el
producto sea reparado. Esta Garantía Internacional Philips, complementa las
obligaciones nacionales existentes sobre garantía hacia Ud., tanto de los
distribuidores como de Philips en el país de compra, no afectando los
derechos que la Ley establece para los Consumidores.
La Garantía Philips es aplicable en tanto que el producto sea TRATADO
CORRECTAMENTE para su uso, de acuerdo con el contenido de las
Instrucciones de Manejo y bajo la presentación de la FACTURA ORIGINAL
o RECIBO DE CAJA, en donde se indique la fecha de compra y el nombre
del distribuidor, junto al modelo y número de producción del aparato.
La Garantía Philips NO será aplicable en los siguientes casos:
• Cuando los documentos hayan sido alterados de alguna forma o
resulten ilegibles.
• En el caso de que el modelo y número de producción del aparato
haya sido alterado, borrado, retirado o hecho ilegible.
• Cuando las reparaciones hayan sido efectuadas por personas u
organizaciones de servicio NO AUTORIZADOS, o en el caso de
que se hayan producido modificaciones en el aparato.
• Cuando el daño en el aparato sea causado por accidentes que
incluyan, aunque no se limiten a: tormentas, inundaciones, fuego o
evidente mal trato del mismo.
Le rogamos tenga en cuenta que, el producto amparado por esta garantía, no
será defectuoso, cuando se hayan realizado modificaciones en el mismo, para
que cumpla con especificaciones técnica nacionales o locales, aplicables a
países, para los que, el aparato no fue, originalmente, desarrollado y/o
fabricado. Por esta razón siempre se debe comprobar, si, un producto puede
ser utilizado en un país específico.
En el caso de que su producto PHILIPS no funcione correctamente o esté
defectuoso, por favor contacte con su distribuidor Philips, o, con un
SERVICIO OFICIAL PHILIPS. En el supuesto de que Ud. requiera servicio
en algún otro país, el departamento de SERVICIO DE ATENCIÓN AL
CLIENTE del citado país, puede indicarle la dirección del SERVICIO
PHILIPS más próximo a su domicilio. El número de teléfono y de fax del
SERVICIO DE ATENCIÓN AL CLIENTE puede ser encontrado en la parte
inferior de este documento.
Para evitar problemas, le rogamos lea cuidadosamente las instrucciones de
manejo, antes de ponerse en contacto con su Distribuidor o Servicio Oficial.
Si Ud. tiene preguntas, que no puedan ser respondidas por el Distribuidor o el
Servicio Centros de Información al Cliente
le rogamos escriba o llame a:
http://www.philips.com
14
