Karcher Balayeuse KM 85-50 W Bat Pack Classic: Seismapanek Korrashoid ja tehnohooldus



-

7 

Oht

Vigastusoht! Transportimisel jälgige sead-

me kaalu.



Seisupidur fikseerida



Ühendage akud lahti.



Kinnitage seadme rattad kiiludega.



Kinnitage seade kinnitusrihmade või

köitega.



Sõidukites transportimisel fikseerige

seade vastavalt kehtivatele määrustele

libisemise ja ümbermineku vastu.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Keerake tõukesanga lukku päripäeva,

lukk on kinni.

1 Kinnitusala tõukesanga kohal

2 Kinnitusala seadme katte all

Märkus:

 Jälgige põhiraamil olevaid kinni-

tusalade markeeringuid (keti sümbolid).



Oht

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

Kui pühkimismasinat pikemat aega ei kasu-

tata, palume järgida allpooltoodud punkte:



Pange pühkimismasin tasasele pinna-

le.



Keerake pealüliti võti üle asendi "0" ja

võtke ära.



Seisupidur fikseerida



Kindlustage pühkimismasin veerema-

hakkamise vastu.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Keerake tõukesanga lukku päripäeva,

lukk on kinni.



(ainult Adv-variant)

Tõstke pühkimisvalts üles.



Tõstke külgmine hari üles.



Puhastage pühkimismasinat seest ja

väljast.



Paigutage seade varjulisse ja kuiva

kohta.



Ühendage akud lahti.



Laadige akut ja seejärel uuesti umbes

iga 2 kuu tagant.

–

Remonttöid tohivad teha ainult volitatud

klienditeenindused või vastava ala

spetsialistid, kes tunnevad kõiki asja-

omaseid ohutuseeskirju.

–

Mobiilsed tööstuslikult kasutatavad ma-

sinad peavad läbima ohutusalase kont-

rollimise vastavalt VDE 0701-le.

Ettevaatust

Vigastusoht! Masinat ei tohi puhastada

voolikust tuleva või kõrgsurvejoaga (lühiste

või muude kahjustuste oht).



Oht

Vigastusoht! Kandke tolmukaitsemaski ja

kaitseprille.



Avage seadme kate.



Puhastage seadet lapiga.



Puhuge seade suruõhuga läbi.



Sulgege seadme kate.



Puhastage seadet niiske, pehmetoime-

lise puhastusvahendi lahuses niisuta-

tud lapiga.

Märkus:

 Ärge kasutage agressiivseid pu-

hastusvahendeid.

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Märkus:

 Töötundide loendur näitab hool-

dusvälpade aega.

Igapäevane hooldus:



Kontrollige pühkimisvaltsi ja külgmist

harja kulumise ning sissekerinud lintide

osas.



Kontrollige kõigi teeninduselementide

funktsiooni.



Kontrollige kõiki märgutulesid.

Iganädalane hooldus:



Kontrollige ajamirihmade ja ajamiketi

pinget, kulumist ja funktsiooni.



Kontrollida bowdeni trosse ja liikuvate

osade kerget käiku.



Kontrollige tolmufiltri tihendliistusid.



Kontrollige filtri puhastusseadise tööd.



Kontrollige pühkimisalas olevate tihen-

dusliistude reguleerimist ja kulumist.



Kontrollige pühkimisvaltsi pühkimista-

set.



Kontrollige pühkimisvaltsi ja külgmise

harja tööd.



Puhastage tolmufiltrit.

Märkus:

 Kirjeldust vt peatükist "Hooldus-

tööd".

Märkus:

 Kõiki kliendi poolt teostatavaid

teenindus- ja  hooldustöid peavad tegema

kvalifitseeritud spetsialistid. Vajaduse kor-

ral võib alati kaasata Kärcheri edasimüüja.

Hooldus 5 töötunni järel:



Esmase kontrolli läbiviimine.

Hooldus iga 50 töötunni järel:

Hooldus iga 100 töötunni järel:

Hooldus iga 500 töötunni järel:

Märkus:

 Et garantiiõigus säiliks, tuleb ga-

rantiiajal kõik teenindus- ja hooldustööd

lasta läbi viia Kärcheri volitatud klienditee-

nindusel vastavalt hooldusvihikule.

Ettevalmistus:



Pange pühkimismasin tasasele pinna-

le.



Keerake pealüliti võti üle asendi "0" ja

võtke ära.



Seisupidur fikseerida



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Keerake tõukesanga lukku päripäeva,

lukk on kinni.



Oht

Vigastusoht!

Mootor töötab pärast väljalülitamist inertsist

veel ca. 3 - 4 sekundit. Sel ajal tuleb ajami

piirkonnast tingimata eemale hoida.



Töötades elektrisüsteemi juures tuleb

akupistik välja tõmmata või akuklemmid

lahti ühendada.



Enne masina puhastamist ja hoolda-

mist, osade vahetamist või ümbersea-

distamist teisele funktsioonile tuleb

masin välja lülitada, pealüliti võti ära

võtta ja akupistik lahti ühendada või

akuklemmid lahti võtta.



Keerake pealüliti asendisse "1".

1 Roheline: Akud laetud

2 Kollane: Järelejäänud tööaega ca. 5-10

minutit

3 Punane: Masin lülitub välja - laadige

akusid

Transport

Hoiulepanek

Seismapanek Korrashoid ja tehnohooldus

Üldmärkusi

Puhastamine

Seadme puhastamine seest

Seadme puhastamine väljast

Hooldusvälp

Töötundide loendur

Kliendi poolt teostatav hooldus

Klienditeeninduse poolt teostatav hool-

dus

Hooldustööd

Üldised ohutusnõuded

Kontrollige akude laadimisseisundit

289 ET

     -

8



Seisupidur fikseerida



Eemaldage pühkmemahuti.



Eemaldage pühkimisvaltsilt paelad või

nöörid.

Vahetus on vajalik, kui pühkimistulemus

halveneb märgatavalt harjaste kulumise

tõttu.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Keerake tõukesanga lukku vastupäeva,

lukk on lahti.



Eemaldage pühkmemahuti.



Kallutage seadet taga tõukesangale.



Keerake vasakul ja paremal olevad kin-

nituskruvid välja.



Võtke pühkimisvalts suunaga alla välja.

Pühkimisvaltsi paigaldusasend sõidusuu-

nas



Pange uus pühkimisvalts kohale ja kin-

nitage.

Märkus:

 Uut pühkimisvaltsi paigaldades

jälgige harjaste asendist.

Jälgige täisnurksete kinnitusplaatide õiget

asendit. Need peavad üleval ja all ulatuma

üle pühkimisvaltsi.

Märkus:

 Pärast uue pühkimisvaltsi paigal-

damist tuleb pühkimistaset uuesti regulee-

rida.



Tõstke pühkimismasin eest üles ja viige

tasasele ja siledale pinnale, mis on

märgatavalt tolmune või kriidine.



Seisupidur fikseerida



Laske pühkimisvaltsil 15-30 sekundit

pöörelda.



Tõstke pühkimismasin eest üles ja liigu-

tage seda küljele.

Pühkimistase moodustab ühtlase nelinur-

ga, mis on 30-40 mm lai.



Pühkimislaiuse reguleerimine:

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Märkus:

 Kui pühkimistase on liiga väike ja

bowdeni tross langetatud pühkimisvaltsi

puhul pinges, tuleb bowdeni trossi regulee-

rida.



Reguleerige pühkimistaset bowdeni

trossist.



Kontrollige pühkimistaset.



Pühkimislaiuse reguleerimine:

KM 85/50 W Bp

KM 85/50 W Bp Pack

1 Pöördnupp



Pöördnupu keeramine:

–

Päripäeva: pühkimistase muutub väik-

semaks

–

Vastupäeva: pühkimistase muutub suu-

remaks



Kontrollige pühkimistaset.

Vahetus on vajalik, kui pühkimistulemus

halveneb märgatavalt harjaste kulumise

tõttu.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Keerake tõukesanga lukku vastupäeva,

lukk on lahti.



Eemaldage pühkmemahuti.



Kallutage seadet taga tõukesangale.



Keerake välja 3 kruvi külgmise harja

alaküljelt.



Võtke külgmine hari maha.



Pange uus külgmine hari haarajale ja

keerake kinni.



Kallutage seadet ette.

Reguleerimine on vajalik, kui külgmise har-

ja pühkimistulemus halveneb märgatavalt

harjaste kulumise tõttu.



Vabastage kontramutter.



Reguleerige seadekruvi.



Keerake kontramutter kinni.

Pühkimisvaltsi kontrollimine

Pühkimisvaltsi väljavahetamine

Pühkimisvaltsi pühkimistaseme kontrol-

limine ja reguleerimine

Külgmise harja väljavahetamine

Külgmise harja langetamise reguleerimi-

ne

290 ET



-

9

–

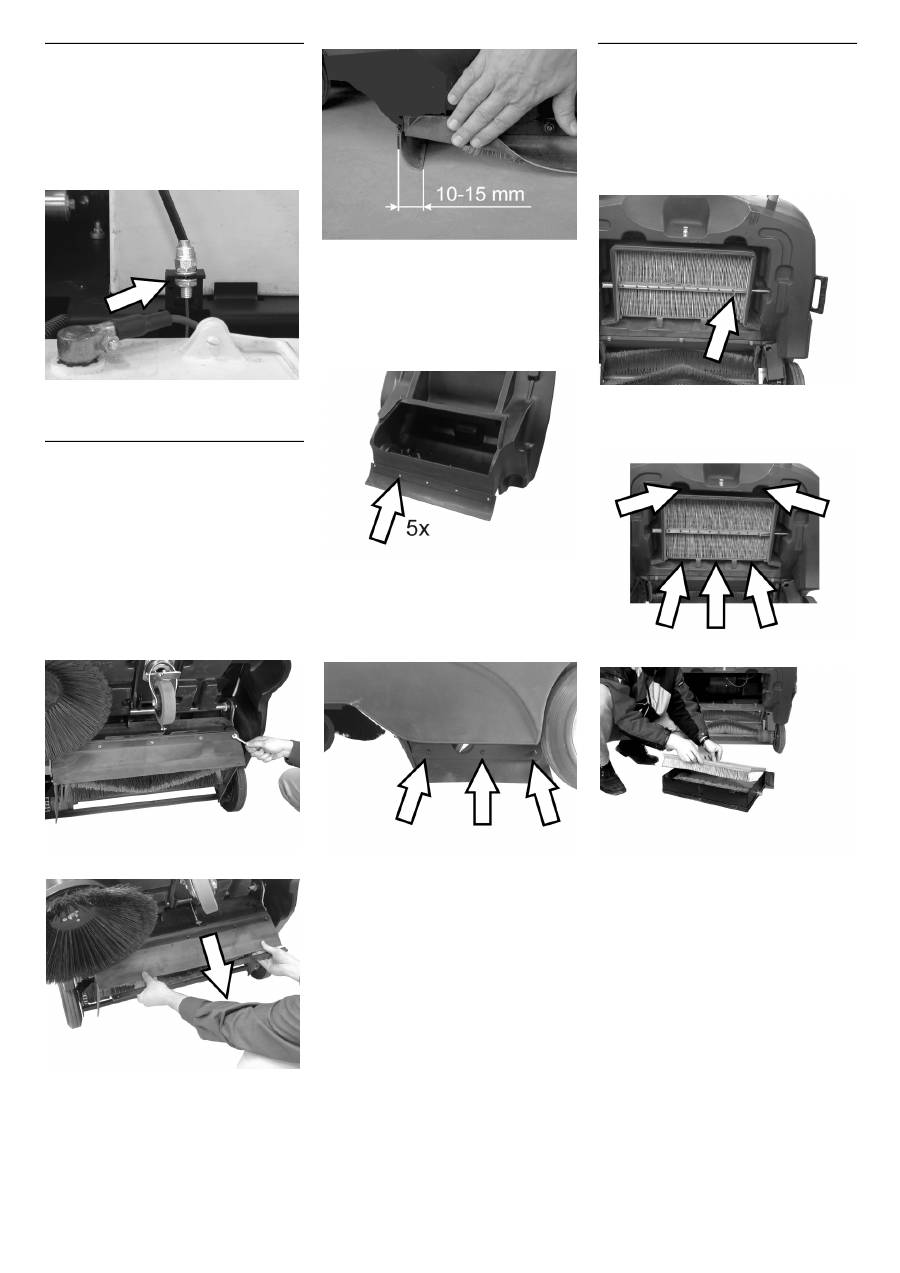

Reguleerimine on vajalik, kui jämeda

mustuse klappi ei ole võimalik küllalt

palju üles tõsta.

–

Kui pühkimistulemus halveneb, nt ees-

mise huule kulumise tõttu, tuleb bowde-

nit trossi pisut järele anda.



Vabastage kontramutter.



Reguleerige seadekruvi.



Keerake kontramutter kinni.

Kui pühkimistulemus halveneb tihendliistu-

de kulumise tõttu, tuleb tihendliiste regulee-

rida või need välja vahetada.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Keerake tõukesanga lukku vastupäeva,

lukk on lahti.



Eemaldage pühkmemahuti.



Kallutage seadet taga tõukesangale.



Eesmine tihendliist



Vabastage tihendliistu kinnitus.



Reguleerige tihendliistu, nihutades

seda pikergustes aukudes allapoole.



Keerake tihendliistu kinnituskruvid kin-

ni.



Seadke masin püsti ja lükake lühikest

maad ettepoole.



Reguleerige tihendliistu kaugus maa-

pinnast selliseks, et see oleks 10-15

mm tahapoole kaldu.

Märkus:

 Kui reguleerimisala ei ole enam

küllaldane, on tihendliist kulunud ja tuleb

välja vahetada.



Tagumine tihendliist



Eemaldage pühkmemahuti.



Vabastage tihendliistu kinnitus.



Vahetage tihendliist välja.



Keerake tihendliistu kinnitus kinni.



Külgmised tihendliistud



Vabastage tihendliistu kinnitus.



Vahetage tihendliist välja.



Kruvige uus tihendliist kohale, kuid ärge

veel pingutage.



Lükake alla 1 - 2 mm paksune alus, et

reguleerida kaugust maapinnast.



Rihtige tihendliist välja.



Keerake tihendliistu kinnitus kinni.

몇

Hoiatus

 Enne tolmufiltri vahetamisele asumist tüh-

jendage prahimahuti. Filtrimooduliga tööta-

des kandke tolmukaitsemaski. Järgige

peene tolmu käsitsemises ohutuseeskirju.



Seisupidur fikseerida



Eemaldage pühkmemahuti.



Eemaldage vibraatori varva kinnitussp-

lint.



Tõmmake varb välja.



Keerake kruvid välja.



Eemaldage plekist raam.



Vahetage tolmufilter.

Märkus:

 Uut filtrit paigaldades jälgige, et

lamellid viga ei saaks.

Jämeda mustuse klapi tõstmise regulee-

rimine

Tihendliistude reguleerimine ja vaheta-

mine

Tolmufiltri vahetamine

291 ET
