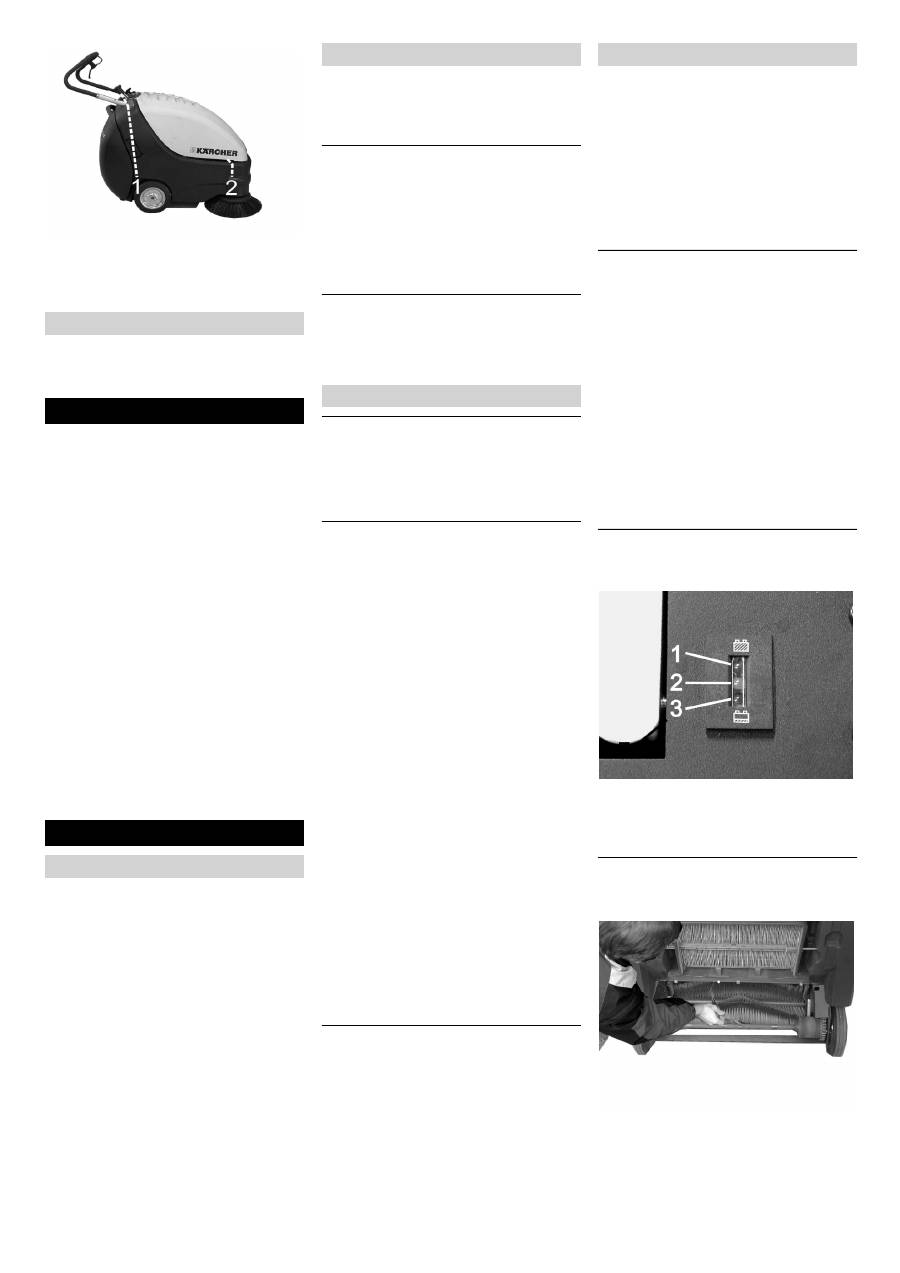

1 Fäste över skjutbygel

2 Fäste under maskinkåpa

Observera:

 Beakta markeringarna för be-

fästning på grundramen (kedjesymbol).



Fara

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

Om sopmaskinen inte används under en

längre tid, beakta följande punkter:



Ställ sopmaskinen på ett jämnt under-

lag.



vrid ur och tag bort nyckeln till huvud-

strömbrytaren via läge "0".



Sätt på parkeringsbromsen.



Säkra sopmaskinen så att den inte kan

rulla iväg.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Vrid skjutbygellåset medsols, låsanord-

ning är spärrad.



(endast Adv utförande)

Lyft upp sopvalsen.



Lyft sidoborstarna.



Rengör sopmaskinen in- och utvändigt.



Ställ maskinen på en skyddad och torr

plats.



Tag bort batterierna.



Ladda upp batteriet och efterladda un-

gefär varannan månad.

–

Avhjälpande underhåll får endast utfö-

ras av auktoriserad kundtjänst eller

fackkraft på området, införstådd med

alla relevanta säkerhetsföreskrifter.

–

Yrkesmässigt använda maskiner med

varierande arbetsområden lyder under

säkerhetskontroll enligt VDE 0701.

Varning

Risk för skada! Maskinen får inte rengöras

med slang eller högtryckstvätt (risk för kort-

slutning eller andra skador).



Fara

Risk för skada! Använd dammskyddsmask

och skyddsglasögon.



Öppna aggregatkåpa.



Rengör maskinen med en trasa.



Blås genom maskinen med tryckluft.



Stäng maskinhuven.



Rengör maskinen med en fuktig trasa

doppad i tvättlut.

Observera:

 Använd inga aggressiva ren-

göringsmedel.

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Observera:

 Räkneverket för driftstimmar

anger tidpunkterna för underhållsinterval-

len.

Dagligt underhåll:



Kontrollera sopvals och sidoborstar

med avseende på nedslitning och inlin-

dade band.



Kontrollera funktionen på alla manövre-

ringselement.



Kontrollera funktionen hos alla kontroll-

lampor.

Underhåll varje vecka:



Kontrollera spänning, slitage och funk-

tion hos drivremmen.



Kontrollera att Bowden-vajrar och rörli-

ga delar löper lätt.



Kontrollera tätningslister på dammfiltret.



Kontrollera filterrengöringens funktion.



Kontrollera att tätningslisterna i sopom-

rådet är korrekt inställda och inte slitna.



Kontrollera sopvalsens sopspegel.



Kontrollera funktionen på sopvals och

sidoborste.



Rengöra dammfilter.

Observera:

 Beskrivning, se kapitel Under-

hållsarbeten.

Observera:

Samtliga service- och under-

hållsarbeten som genomförs av kunden

måste utföras av kvalificerad fackman. Vid

behov kan alltid en Kärcher-fackman anli-

tas.

Underhåll efter 5 driftstimmar:



Genomför en första inspektion.

Underhåll var 50:de driftstimme

Underhåll efter 100 driftstimmar

Underhåll var 500:de driftstimme

Observera:

För att ha anspråk på garanti

måste under garantitiden samtliga service-

och underhållsarbeten genomföras av en

auktoriserad Kärcher-kundtjänst enligt un-

derhållsboken.

Förberedning:



Ställ sopmaskinen på ett jämnt under-

lag.



vrid ur och tag bort nyckeln till huvud-

strömbrytaren via läge "0".



Sätt på parkeringsbromsen.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Vrid skjutbygellåset medsols, låsanord-

ning är spärrad.



Fara

Risk för skada!

Motorn behöver ca 3 - 4 sekunder efter-

gång efter frånslagningen. Håll dig borta

från drivningsområdet under denna tidspe-

riod.



Vid arbeten på el-systemet ska batteri-

kontakten dras ur alt. batteripoler tas

bort.



Före rengöring och underhåll, byte av

delar eller omkoppling till annan funk-

tion ska maskinen stängas av, nyckeln

till huvudbrytaren ska dras ut och batte-

rikontakten ska dras ur eller batteriet

ska kopplas bort.



Vrid huvudströmbrytaren till position

"1".

1 Grön: batterier laddade

2 Gul: restdriftstid  ca. 5...10 minuter

3 Röd: aggregatet stänger av sig - ladda

batterier



Sätt på parkeringsbromsen.



Lyft bort sopbehållare.



Ta bort band eller ledningar från sopval-

sen.

Förvaring

Nedstängning Skötsel och underhåll

Allmänna hänvisningar

Rengöring

Rengöra maskinen invändigt

Yttre rengöring av maskinen

Underhållsintervaller

Räkneverk för driftstimmar

Underhåll av kunden

Underhåll av kundtjänst

Underhållsarbeten

Allmänna säkerhetsanvisningar

Kontrollera batteriernas laddning

Inspektera sopvalsen

117 SV

     -

8

Ett utbyte är nödvändigt om resultatet vid

sopningen tydligt reduceras.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Vrid skjutbygellåset motsols, låsanord-

ning är öppen.



Lyft bort sopbehållare.



Luta aggregatet bakåt, mot skjutbygeln.



Skruva ur fästskruvar till vänster och

höger.



Lyft ur sopvals neråt.

Sopvalsens installationsposition i körrikt-

ning



Sätt in, och fast, ny sopvals.

Observera:

 Beakta borstsatsens position

vid installation av en ny sopvals.

Var noga med att de fyrkantiga klämplattor-

na ligger rätt. De måste överlappa sopval-

sen uppe och nere.

Observera:

 Sopspegeln måste ställas in

på nytt efter installation av en ny sopvals.



Höj sopmaskinen fram och kör den på

plant och jämnt underlag, tydligt täckt

med damm eller krita.



Sätt på parkeringsbromsen.



Låt sopvalsen rotera ca. 15-30 sekun-

der.



Höj sopmaskinen fram och kör åt sidan.

Sopspegelns form bildar en jämn kvadrat

som är mellan 30 - 40 mm bred.



Ställa in sopspegelbredd:

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Observera:

Är sopfältet för litet och Bow-

denvajern sträckt när sopvalsen är ned-

sänkt så måste vajern justeras.



Ställ in sopfält på Bowdenvajer.



Kontrollera resultatet.



Ställa in sopspegelbredd:

KM 85/50 W Bp

KM 85/50 W Bp Pack

1 Vridreglage



Vrid reglaget:

–

Medsols: Sopytan blir mindre

–

Motsols: Sopytan blir större



Kontrollera resultatet.

Ett utbyte är nödvändigt om resultatet vid

sopningen tydligt reduceras.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Vrid skjutbygellåset motsols, låsanord-

ning är öppen.



Lyft bort sopbehållare.



Luta aggregatet bakåt, mot skjutbygeln.



Skruva bort tre skruvar på sidoborstens

undersida.



Ta av sidoborsten.



Sätt ny sidoborste på griparen och skru-

va fast.



Tippa aggregatet framåt.

Inställning är nödvändig om sidoborsten

sopar märkbart sämre på grund av slitna

bortsstrån.



Lossa kontramutter.



Justera ställskruv.



Skruva fast kontramutter.

–

Inställning är nödvändig när grovsmuts-

luckan inte kan höjas tillräckligt mycket.

–

När sopresultatet blir sämre, t.ex. på

grund av sliten framläpp, måste Bow-

den-vajrarna släppas något.



Lossa kontramutter.



Justera ställskruv.



Skruva fast kontramutter.

Byta ut sopvals

Kontrollera och ställa in sopvalsens

sopspegel

Byta ut sidoborstar

Ställa in nedsänkning av sidoborste

Ställa in upphöjning av grovsmutslucka

118 SV



-

9

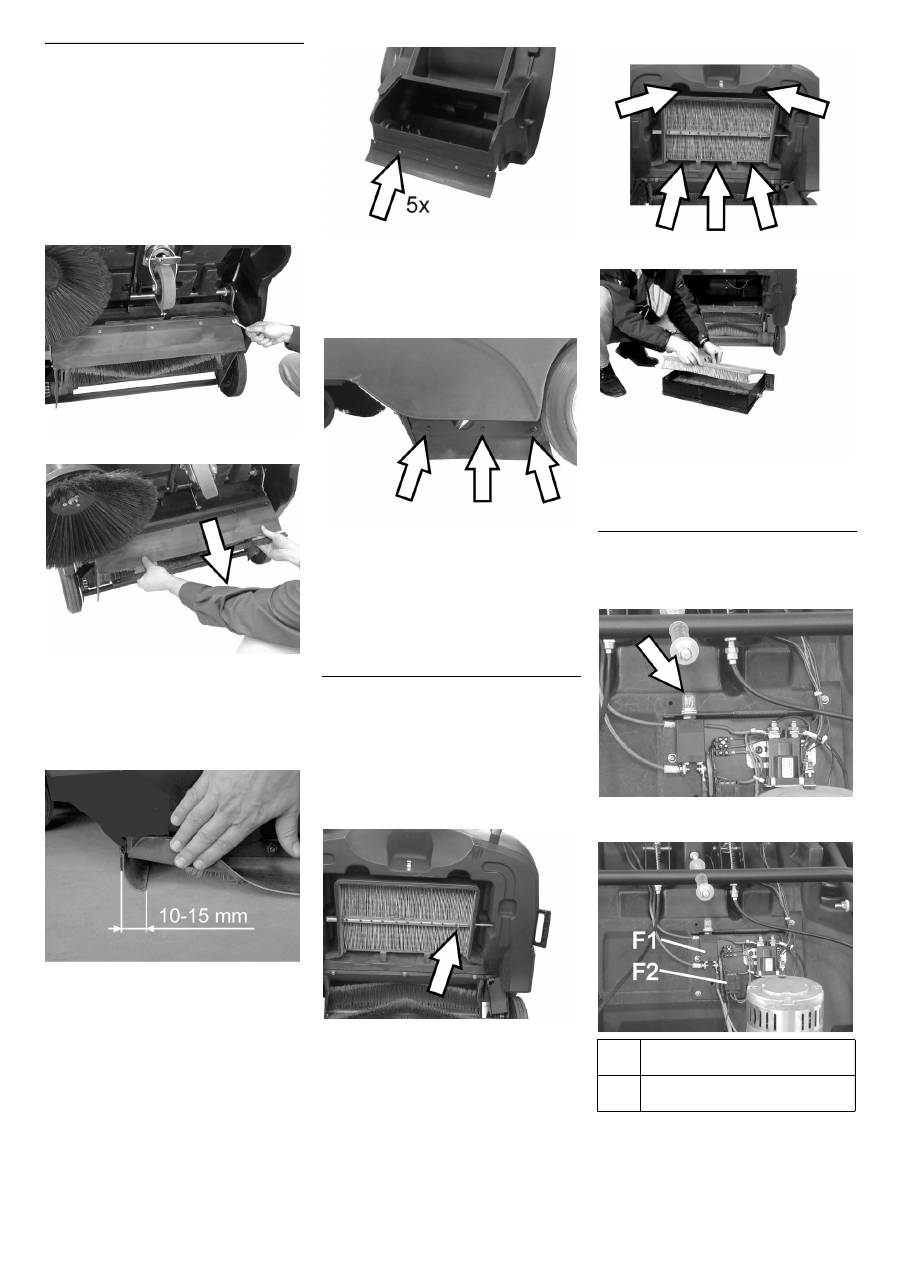

När sopresultatet blir sämre på grund av

slitna tätningslister så måste listerna juste-

ras eller bytas ut.



KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Vrid skjutbygellåset motsols, låsanord-

ning är öppen.



Lyft bort sopbehållare.



Luta aggregatet bakåt, mot skjutbygeln.



Främre tätningslist



Lossa tätningslistens fäste.



Justera tätningslist i nedåtgående rikt-

ning genom förskjutning i de avlånga

hålen.



Drag åt tätningslistens fästskruvar.



Rikta upp aggregatet och skjut det

framåt en kort sträcka.



Ställ in tätningslistens avstånd till golvet

på sådant sätt att den vinklas bakåt

med en yta på 10 -15 mm.

Observera:

Räcker justeringsmöjligheter-

na inte längre till måste tätningslisten be-

traktas som förbrukad och den måste då

bytas ut.



Bakre tätningslist



Lyft bort sopbehållare.



Lossa tätningslistens fäste.



Byt ut tätningslist.



Drag åt fästet för tätningslisten.



Tätningslister på sidan



Lossa tätningslistens fäste.



Byt ut tätningslist.



Skruva på ny tätningslist men drag inte

fast ännu.



Skjut in ett underlag på 1 -2 mm tjocklek

för att ställa in avståndet till golvet.



Rikta in tätningslisten.



Drag åt fästet för tätningslisten.

몇

Varning

Töm sopbehållaren innan dammfiltret byts

ut. Bär dammskyddsmask vid arbeten på

filteranläggningen. Beakta säkerhetsföre-

skrfterna för arbeten med fint damm.



Sätt på parkeringsbromsen.



Lyft bort sopbehållare.



Tag bort vibratorstångens säkerhets-

splint.



Drag ut stången.



Skruva bort skruvar.



Tag bort plåtramen.



Byt dammfilter.

Observera:

 Se till att inga lameller skadas

vid filterbytet.

KM 85/50 W Bp Adv

KM 85/50 W Bp Pack Adv

Återställa säkringsautomat F1:



Tryck på knapp.



Tag bort skydd med hjälp av skruvmej-

sel.



Byt ut defekta säkringar.



Sätt tillbaka skydd.

Justera och byta ut tätningslister

Byta ut dammfilter

Byta säkringar/återställ säkringsauto-

mat

F1

Säkring belastningskrets säkrings-

automat (50 A)

F2

Säkring styrkrets, smältsäkring

(3 A)

119 SV
