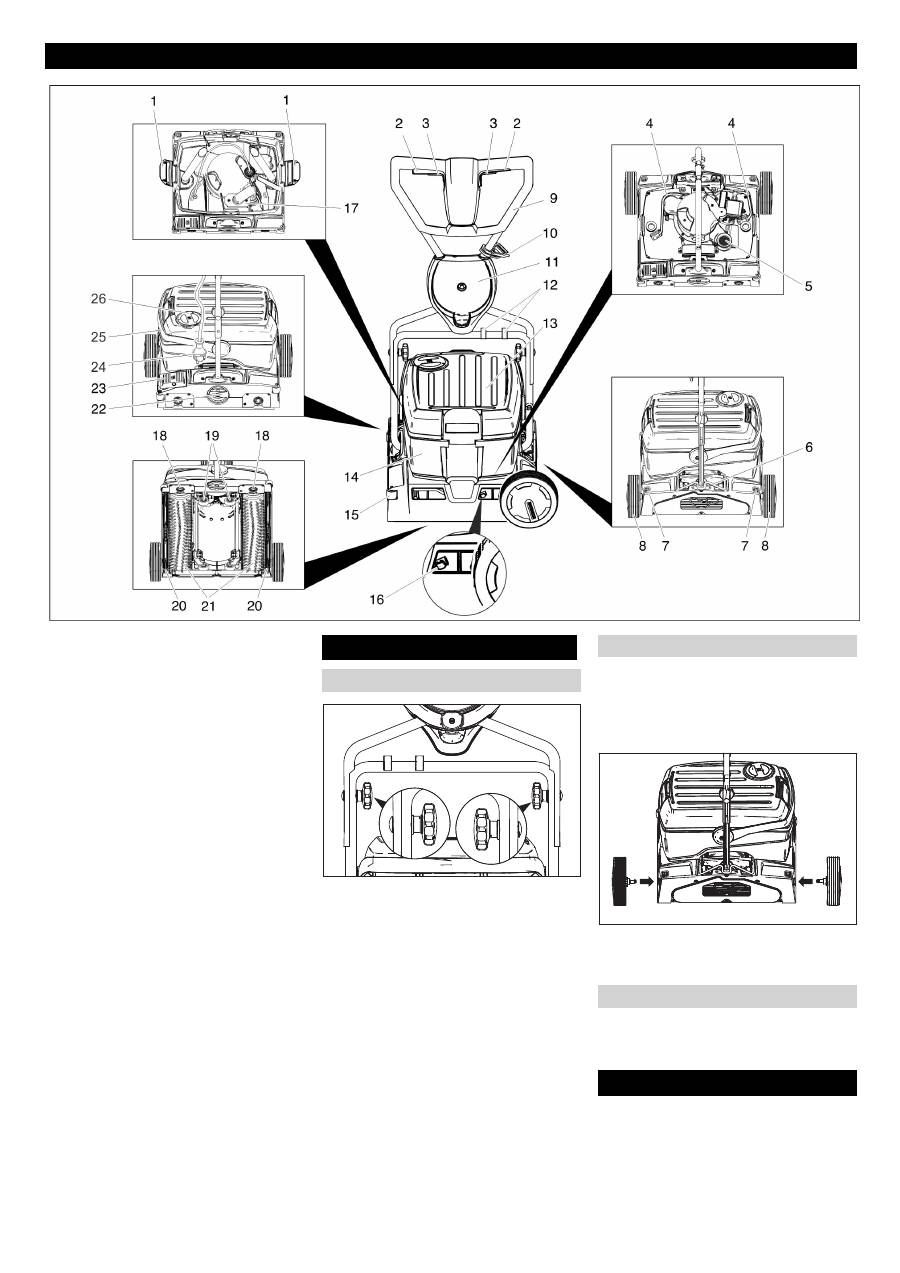

Karcher Autolaveuse BR 40-10 C: Eléments de commande Avant la mise en service

     -

2

1 Verrouillage réservoir d'eau propre

2 Commutateur d'entraînement de brosse

3 Commutateur solution de nettoyage

4 Tuyau solution de nettoyage

5 Filtre pour des bouloches de déchets

(aspiration)

6 Blocage guidon de poussée

7 Touche de verrouillage roue de transport

8 Roue de transport *

9 Guidon de poussée

10 Crochet de soulagement de traction

11 Support roue de transport *

12 Clip

13 Réservoir d'eau propre

14 Réservoir d'eau sale

15 Rouleau déflecteur

16 Poussoir changement de barre d'aspi-

ration

17 Flotteur

18 Touche changement de brosse

19 Train de roulement

20 Barre d'aspiration

21 Brosses rotatives

22 Poignée rotative pression d'appui des

brosses

23 Pédale abaissement barre d'aspiration

24 Fiche secteur

25 Poignée de transport du réservoir d'eau

sale

26 Couvercle réservoir d'eau fraîche

* Non inclus dans la fourniture sur le BR 40/

10 C Classic



Pousser la moitié supérieure de l'étrier

de poussée sur la moitié inférieure de

l'étrier de poussée.

Attention

Risque d'endommagement. Ne pas coincer

le câble lors du montage.



Aligner les alésages (2 réglages en

hauteur possibles).



Connecter les deux moitiés de l'étrier

de poussée avec les boulons bruts à

tête bombée et collet carré, les ron-

delles et les poignées en étoile.



Fixer les câbles avec les clips sur l'étrier

de poussée.

Les roues de transport ne sont pas incluses

dans la fourniture sur le BR 40/10 C Clas-

sic. Un jeu de montage roues de transport

est répertorié dans le chapitre "Acces-

soires".



Enficher les essieux des roues de

transport dans les alésages sur l'appa-

reil et les enclencher.

Les brosses doivent être montées avant la

mise en service (voir 'Travaux de mainte-

nance').

Remarque

Relâcher l'étrier de commande pour mettre

immédiatement l'entraînement des brosses

hors service.

Eléments de commande Avant la mise en service

Monter le guidon de poussée

Monter les roues de transport

Montage des brosses

Fonctionnement

18 FR



-

3

Attention

Risque d'endommagement. Utiliser uni-

quement les détergents recommandés.

Pour tout autre détergent, l'exploitant prend

des risques plus élevés quant à la sécurité

du travail, au risque d'accident et à la durée

de vie de l'appareil. Utiliser uniquement des

détergents exempts de solvants, d'acide

chlorhydrique et fluorhydrique.

Respecter les consignes de sécurité figu-

rant sur les détergents.

Remarque

Ne jamais utiliser de détergents extrême-

ment moussants. Tenir compte des

consignes de dosage.

Détergents recommandés :



Ouvrir le couvercle du réservoir d'eau

propre.



Remplir de mélange détergent-eau. Tem-

pérature maximale du liquide, 50°C..

Remarque

Le couvercle du réservoir d'eau propre

peut être utilisé pour le dosage du dé-

tergent. Le contenu jusqu'au repère du

couvercle retourné  est de 1% du réservoir

d'eau propre.



Fermer le couvercle du réservoir d'eau

propre.



Mettre l'étrier de poussée en position

verticale.



Mettre la poignée rotative de pression

d'appui des brosses dans la position

déplacement.



Pousser l'appareil sur le lieu d'utilisation

au moyen du guidon de poussée.



Mettre l'étrier de poussée en position

verticale et faire basculer le blocage

vers le haut.



Monter les roues de transport.

Attention

Risque d'endommagement dû à de l'eau

qui s'écoule ! Retirer les réservoir d'eau

propre et d'eau sale avant de basculer l'ap-

pareil.



Retirer les réservoirs d'eau propre et

d'eau sale de l'appareil et les transpor-

ter séparément.



Basculer l'appareil sur le côté et le

pousser vers le site de mise en œuvre

sur les roues de transport.

Si les roues de transport gênent lors de la

mise en œuvre de l'appareil :



appuyer sur la touche de déverrouillage

de la roue de transport et retirer celle-ci.



Enficher les roues de transport jusqu'à

la butée dans le support de roue de

transport.



Mettre l'étrier de poussée en position

verticale.



Sortir et régler la poignée rotative de

pression d'appui des brosses sur la va-

leur souhaitée.

Remarque

Effectuer les premiers essais de nettoyage

avec une pression d'appui réduite. Aug-

menter peu à peu la pression jusqu'à at-

teindre le résultat de nettoyage désiré. Un

bon réglage de la pression d'appui diminue

l'usure des brosses.

En cas de surcharge, l'entraînement de

brosse est mis hors service.

Lors du nettoyage avec des brosses à mi-

crofibres, la pression d'appui doit être ré-

glée sur la position montrée ci-dessous au

maximum. Si la pression d'appui est supé-

rieure, il existe un risque de destruction des

brosses à microfibres.

1 Pression d'appui des brosses

2

Déplacement

3 Note : Sortir la poignée rotative de pres-

sion d'appui des brosses avant de pro-

céder au réglage.



Danger

Risque de décharge électrique. Vérifier le

bon état du câble de raccordement de l'ap-

pareil au réseau, avant chaque fonctionne-

ment. Ne pas mettre l'appareil en service

avec un câble endommagé. Faire changer

le câble endommagé par un électricien.

Attention

Risque d'endommagement. L'impédance

de réseau maximale admissible au niveau

du point de raccordement ne doit en aucun

cas être dépassée (voir Caractéristiques

techniques). En cas de doute concernant

l'impédance de réseau présente sur votre

point de raccordement, veuillez vous

adresser à l'entreprise responsable de

votre alimentation énergétique.

Utiliser un câble de prolongation avec une

section suffisante (voir "Caractéristiques

techniques") et le dérouler complètement

de l'enrouleur.



Accrocher l'extrémité de la rallonge

comme boucle dans le crochet de sou-

lagement de traction.



Brancher la fiche secteur.



Danger

Risque de blessure par décharge élec-

trique à la suite d'un endommagement du

câble de raccord au réseau. Ne pas faire

entrer le câble de raccord au réseau en

contact avec les brosses ou pads en rota-

tion.

Attention

Risque d'endommagement. Pour un net-

toyage près du bord, orienter l'appareil

avec les rouleaux déflecteurs vers le mur.



Si la solution de nettoyage doit être aspi-

rée après avoir procédé au nettoyage :

Contrôler sur la poutre d'aspiration est

en place dans l'appareil.

Actionner la pédale d'abaissement de

barre d'aspiration.



Mettre l'étrier de poussée en position

verticale.



Mettre l'arrosage des brosses en ser-

vice en actionnant le commutateur de

solution de nettoyage.



Mettre les brosses en service en action-

nant le commutateur d'entraînement de

brosses.



Basculer l'étrier de poussée vers l'opé-

rateur, le train de roulement est rentré

et les brosses touchent le sol.



Guider l'appareil sur la surface à traiter

avec l'étrier de poussée.

Attention

Risque d'endommagement pour le revête-

ment de sol. Ne pas exploiter l'appareil sur

place.

Remplissage de carburant

Application

Produit dé-

tergent

Nettoyage d'entretien de tous

les sols résistants à l'eau

RM 746

RM 780

Nettoyage d'entretien de

surfaces brillantes (par

exemple du granite)

RM 755 es

Nettoyage d'entretien et net-

toyage minutieux de sols

dans le secteur industriel

RM 69 ASF

Nettoyage d'entretien et net-

toyage minutieux de carre-

lages en grès cérame fin

RM 753

Nettoyage d'entretien de

carrelages dans le secteur

sanitaire

RM 751

Nettoyage et désinfection

dans le secteur sanitaire

RM 732

Enlèvement d'une couche sur

tous les sols résistants aux al-

calis (par exemple PVC)

RM 752

Enlèvement d'une couche

sur des sols en linoléum

RM 754

Déplacement vers le lieu d'utilisa-

tion

Voies courtes sur une surface plane

Voies longues, surfaces inégales

Régler la pression de la brosse

Établir le raccordement de réseau

Nettoyage
