Karcher Autolaveuse BR 40-10 C: TransportFörvaring Skötsel och underhåll

     -

4



Tryck på pedalen Sänkning sugbalk.



Ställ skjuthanddategt i lodrät position -

borstarna höjs upp.



Drag ur nätkabel.

Varning

Risk för att borstarna deformeras. När ma-

skinen stängs av, avlasta borstarna genom

att ställa skjuthandtaget i lodrät position.



Öppna friskvattentankens låsning.



Vrid smutsvattentankens bärhandtag åt

sidan.



Lyft upp färskvattentanken och bär den-

na till avfallshanteringen.

몇

Varning

Beakta lokala föreskrifter för smutsvattens-

hantering.



Ta bort locket på färskvattentanken och

häll ut vätskan via skåran.

Observera

Flottören stänger sugkanalen när smutsv-

attentanken är full. Uppsugningen avbryts.

Töm smutsvattentanken.



Ta bort färskvattentanken på det sätt

som beskrivs ovan.



Lyft upp smutsvattentanken och bär

denna till avfallshanteringen.

몇

Varning

Beakta lokala föreskrifter för smutsvattens-

hantering.



Häll ut smutsvattnet.



Spola ur smutsvattentanken med klart

vatten.

Varning

Risk för person och egendomsskada! Ob-

servera vid transport maskinens vikt.



Vid transport i fordon ska maskinen

säkras enligt respektive gällande be-

stämmelser så den inte kan tippa eller

glida.

Skjutbygeln kan fällas ihop eller monteras

isär så att maskinen tar mindre plats:



Lossa stjärnratt på skjuthandtagsfäste.



Skruva bort stjärnrattarma, ta ur skru-

varna och ta bort den övre hälften av

skjuthandtaget.

Varning

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.



Fara

Fara för elektrisk stöt, risk för personska-

dor!

Drag ur nätkontakten före alla arbeten på

aggregatet.

Varning

Risk för skador på maskinen genom vatten-

läckage. Släpp ut smutsvatten och färsk-

vattenrester innan arbeten utförs på

maskinen.

Varning

Skaderisk. Spola inte av maskinen med

vatten och använd inte aggressiva rengö-

ringsmedel.



Häll ut smutsvattnet.



Spola ur smutsvattentanken med klart

vatten.



Töm färskvattentanken.



Fyll färskvattentanken med klart vatten

och spola ur maskinen för att förhindra

avlagringar.



Avlägsna restvatten ur färskvattentan-

ken.



Kontrollera tätningen hos kulventilen i

färskvattentanken.



Kontrollera filtersil, rengör vid behov.



Låt tankarna torka ur innan de försluts

för att förhindra att dålig lukt bildas.



Rengör maskinen utvändigt med en

fuktig trasa, doppad i tvättlut.



Rengör sugläppar, kontrollera om de

uppvisar slitage och byt ut vid behov.



Kontrollera om borstarna uppvisar slita-

ge, byt ut vid behov.



Rengör vattenfördelningslister ovanför

borstarna, dra vid behov ut dem och

spola igenom dem med vatten.



Kontrollera status på tätningar mellan

smutsvattentank och maskin, byt ut vid

behov.



Rengör borsttunneln.



Låt kundtjänst genomföra föreskrivna

inspektioner.



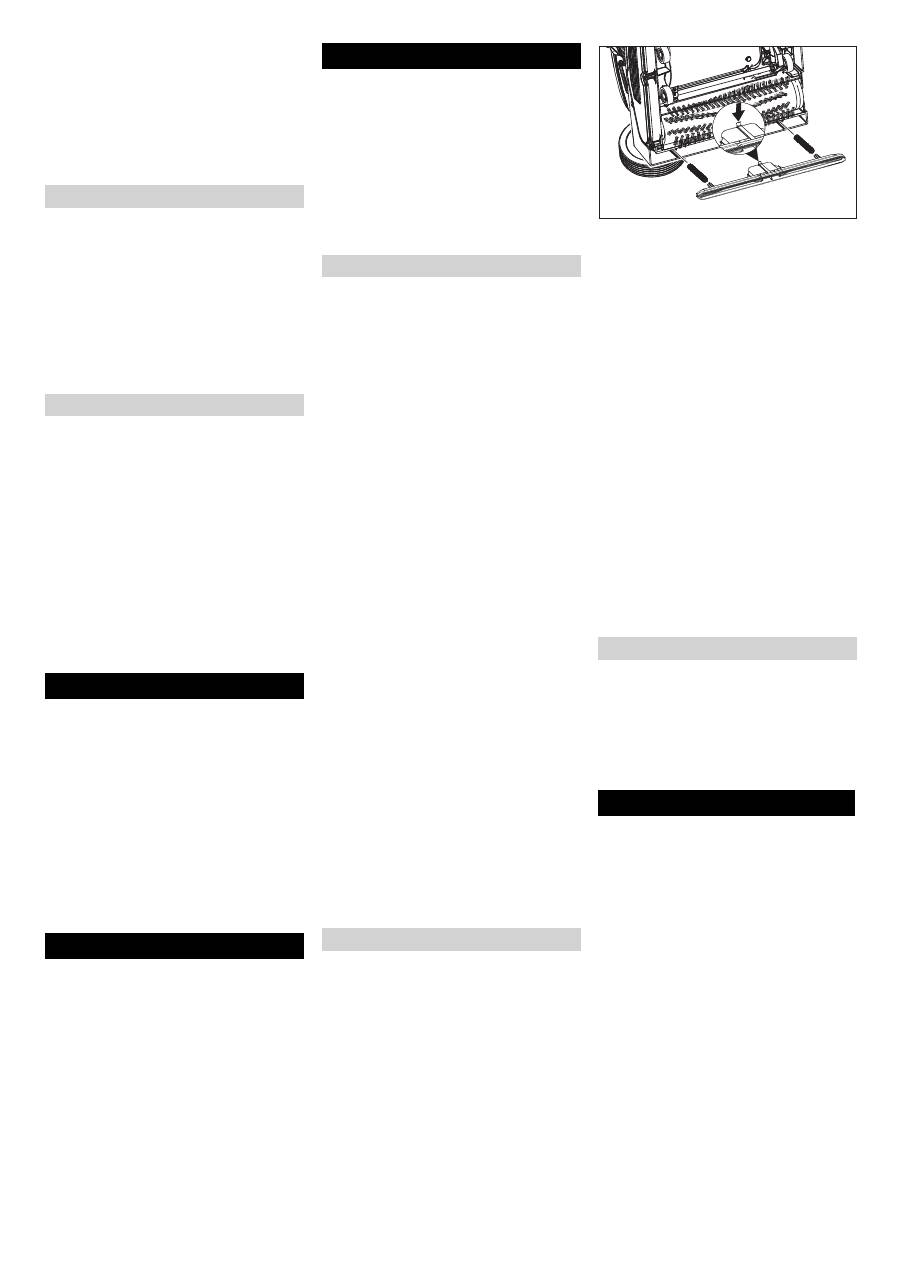

Lyft upp sugbalken genom att trycka på

pedalen Säkning av sugbalk.



Tryck knappen för sugbalksbyte innåt-

sugbalken hakas loss.



Dra ut sugbalken nedåt.



Ta bort skruvfjärdrar och sätt på dessa

på den nya sugbalken.



Justera den nya sugbalken så att spär-

ren pekar mot maskinens mitt.



Trä på skruvfjädrarna på avsedd platts

på maskinen.



Skjut in och haka fast sugbalken i ma-

skinen.



Upprepa prodecuren med den andra

sugbalken.

Observera

Regelmässiga byten av de båda sugbalkar-

na förbättrar avstryckarverkan och förläng-

er maskinens livslängd.



Lägg maskinen på sidan.



Tryck på knappen Borstbyte och vrid

samtidigt borstvalsen nedåt.



Drag ut borstvals.



Stick på en ny borstvals på griparen och

haka fast den.

För säker drift av maskinen kan service-

kontrakt ingås med ansvarigt Kärcher-för-

säljningsställe.

Vid risk för frost:



Töm färsk- och smutsvattentank.



Tryck så länge på knappen för rengö-

ringslösning tills inget vatten längre

kommer ut.



Placera maskinen i ett frostskyddat ut-

rymme.



Fara

Fara för elektrisk stöt, risk för personska-

dor!

Drag ur nätkontakten före alla arbeten på

aggregatet.

Varning

Risk för skador på maskinen genom vatten-

läckage. Släpp ut smutsvatten och färsk-

vattenrester innan arbeten utförs på

maskinen.

Kontakta kundtjänst om fel uppstår som

inte kan åtgärdas med denna tabell.

Tömma färskvattentanken

Tömma smutsvattentanken

Transport Förvaring Skötsel och underhåll

Underhållsschema

Efter arbetet

Varje månad

Årligen

Underhållsarbeten

Byt ut sugbalkar

Byta borstvalsar

Underhållskontrakt

Frostskydd

Störningar

69 SV



-

5

Störning

Åtgärd

Maskinen startar inte

Kontrollera om nätkontakten är isatt.

Uttagatets säkring för låg, sök ett lämpligt stickuttag.

Otillräcklig vattenmängd

Kontrollera färskvattennivå, fyll på tanken vid behov.

Rengör kulventilen i färskvattentanken

Kontrollera att färskvattentanken sitter fast ordentligt.

Filter i färskvattentanken tilltäppt, rengör filter.

Dra ut vattenfördelningslister ovanför borstarna och spola igenom dem med vatten.

Kontrollera om slangarna är tilltäppta, rengör vid behov.

Otillräcklig sugeffekt

Töm smutsvattenbehållaren.

Kontrollera att färskvattentanken sitter fast ordentligt på smutsvattentanken.

Kontrollera och rengör tätningen på färskvattentanken.

Rengör tätningar mellan maskin och smutsvattentank och kontrollera täthet, byt ut vid behov.

Rengör luddsil.

Rengör sugläppar på sugskena, byt ut vid behov.

Sugkanal tilltäppt, rengör.

Kontrollera att inte sugbalken är igentäppt, rengör vid behov

Otillräckligt rengöringsresultat

Öka borstanläggningstryck.

Kontrollera om borstarna uppvisar slitage, byt ut vid behov.

Använd lämpliga borstvalsar beroende av smutstyp och golvbeläggning.

Borstar roterar inte

Kontrollera om främmande material blockerar borstarna, tag vid behov bort främmande material.

Minska anläggningstryck.

Överströmbrytare har löst ut. Överströmsbrytaren friger driften igen efter maximal en minut.

Aggregatet vibrerar

Borstvalsarna är ej runda eftersom de inte har avlastats genom att skjuthandtaget ställts i lodrät

position när maskinen stängts av, byt ut borstvalsar.
