Karcher Autolaveuse BR 40-10 C: Betjeningselementer Før igangsetting

     -

2

1 Låsemekanisme rentvannstank

2 Bryter børstedrift

3 Bryter rengjøringsmiddelløsning

4 Slange rengjøringsmiddelløsning

5 Lofilter (utsuging)

6 Låsing skyvebøyle

7 Låseknapp transporthjul

8 Transporthjul *

9 Skyvebøyle

10 Strekkavlastningskroker

11 Holder transporthjul *

12 Klips

13 Rentvannstank

14 Spillvannstank

15 Avviserrulle

16 Trykker sugebomskifte

17 Flottør

18 Tast børsteskifte

19 Drivverk

20 Sugebom

21 Børstevalser

22 Dreiehåndtak børstetrykk

23 Pedal sugebomsenking

24 Støpsel

25 Bærehåndtak bruktvannstank

26 Deksel friskvanntank

* ved BR 40/10 C Classic ikke del av leve-

ransen



Skyv øvre skyvebøylehalvdel inn på ne-

dre skyvebøylehalvdel.

Forsiktig!

Fare for skade. Ikke klem kabelen ved

montering.



Rett inn hullene (2 mulige innstillinger

av høyde).



Skru sammen halvdelene av skyvebøy-

len ved hjelp av senkehodeskruer, ski-

ver og stjernehådtak.



Kabel festes med klips til skyvebøyle.

Ved BR 40/10 C Classic er transporthjul

ikke del av leveransen. Et påbyggingsett

med transporthjul er anført i kapittelet "Til-

behør".



Sett inn akslingen for transporthjul i hul-

lene på apparatet, sett i lås.

Børstene må monteres før igangsetting (se

”Vedlikeholdsarbeid”).

Bemerk

Slipp bryter børstedrift for umiddelbar ut-

kobling av børstedriften:

Betjeningselementer Før igangsetting

Monter skyvebøylen

Montere transporthjul.

Montering av børste

Drift

60 NO



-

3

Forsiktig!

Fare for skade. Det må kun brukes anbefalt

rengjøringsmiddel. Brukeren bærer selv ri-

siko for driftssikkerhet, ulykkesfare og re-

dusert levetid av apparatet ved bruk av

andre rengjøringsmidler. Det må kun bru-

kes rengjøringsmidler som er fri for løse-

midler, saltsyre og andre syrer.

Følg sikkerhetsanvisninger på rengjørings-

middelet.

Anvisning

Det må ikke brukes sterkt skummende ren-

gjøringsmidler. Følg doseringsanvisninge-

ne.

Anbefalte rengjøringsmidler:



Åpne dekselet på friskvanntanken.



Fylle på blanding av vann og rengjø-

ringsmiddel. Makstemperatur på væs-

ken 50 °C.

Bemerk

Lokket på rentvannstanken kan brukes til

dosering av rengjøringsmiddel. Innholdet i

det snudde lokket opp til merket tilsvarer

1% av rentvannstanken.



Lukk dekselet på friskvanntanken.



Still skyvebøylen loddrett.



Sett dreiehåndtak børstetrykk til stilling

Kjøre.



Skyv maskinen til bruksstedet med sky-

vebøylen.



Sett skyvebøylen loddrett og sving opp

låsingen.



Montere transporthjul.

Forsiktig!

Fare for skader ved utstrømmende vann.

Før apparatet vippes, ta av brukt- og rent-

vannstaken.



Ta de fylte brukt- og rentvannstankene

og transporter dem separat.



Vipp apparatet på siden og skyv det til

bruksstedet på transporthjulene.

Dersom transporthjulene er i veien ved

bruk av apparatet:



Trykk låsetasten for transporthjul og

trekk av transporthjul.



Sett inn transporthjulene til anslag i hol-

der for transporthjul.



Still skyvebøylen loddrett.



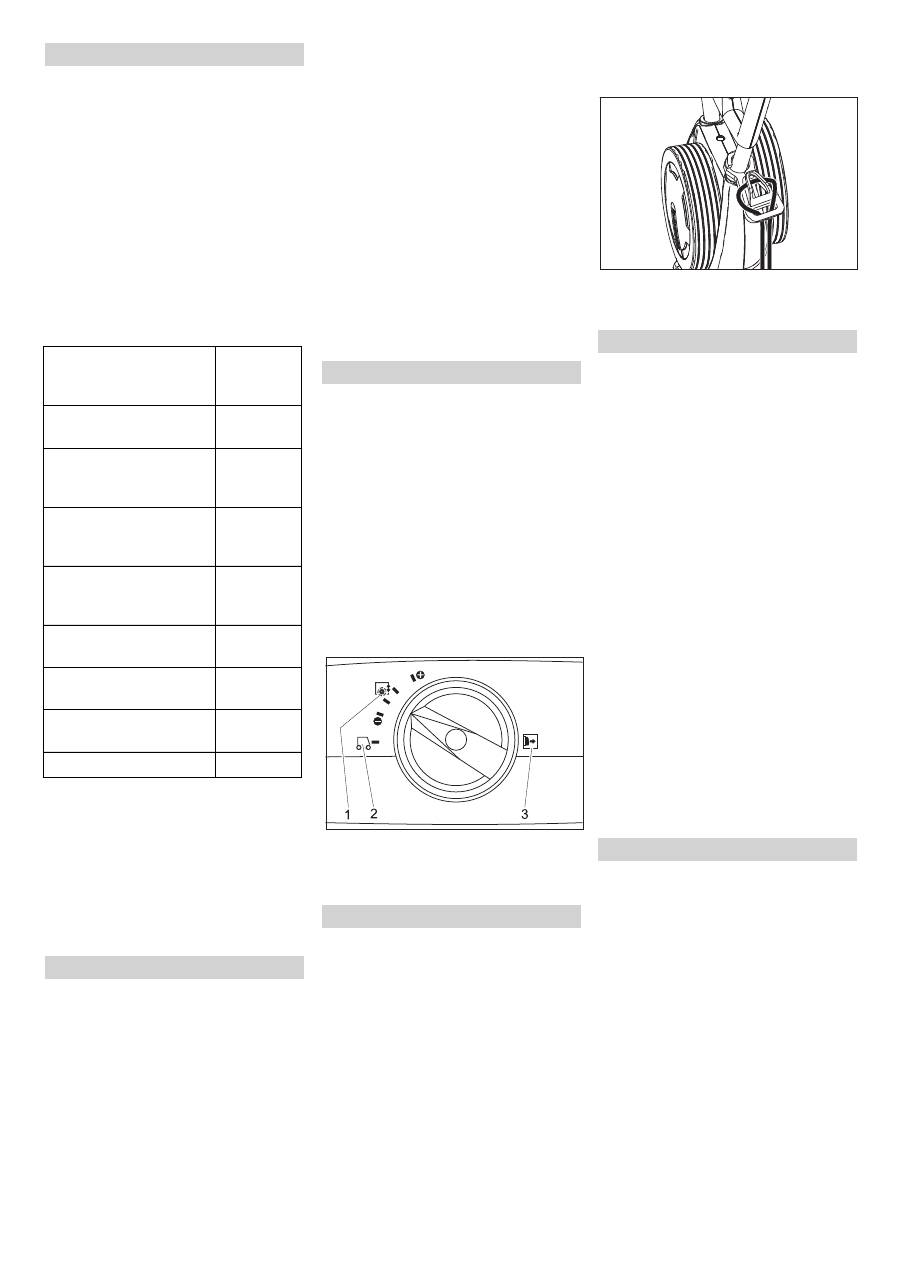

Dreiehåndtak for børstetrykk trekkes ut

og stilles til ønsket verdi.

Bemerk

Gjør første rengjøringsforsøk med lavt bør-

stetrykk. Øk børstetrykket trinn for trinn til

ønsket rengjøringsresultat er oppnådd. Et

riktig innstilt børstetrykk reduserer slitasjen

på børstene.

Vd overbelastning vil børstene slås av au-

tomatisk.

Ved rengjørign av mikrofibervalsene skal

trykket stilles til maks nedre viste stilling.

Ved høyere trykk er det fare for at mikrofi-

bervalsene ødelegges.

1 Børstetrykk

2

Kjøring

3 Merk: Dreiehåndtak for børstetrykk

trekkes ut før regulering.



Fare

Fare for skade, fare for elektrisk støt.

Strømtilkoblingsledning for apparatet må

kontrolleres for skader før hver bruk. Ikke

bruk apparat med skadet kabel. Skadet ka-

bel må skiftes av autorisert elektriker.

Forsiktig!

Fare for skade. Maksimalt tillatt nettimpe-

dans på det elektriske tilkoblingspunktet

(se tekniske data) skal ikke overskrides.

Dersom det er uklarheter om nettimpedan-

sen på tilkoblingspunktet ditt, vennligst

kontakt strømleverandøren for informa-

sjon.

Skjøteledning må ha tilstrekkelig tverrsnitt

(se "Tekniske data") og vikles helt av ka-

beltrommelen.



Heng enden på skjøteledningen som

en sløyfe i trekkeavlastningskroken.



Sett i støpselet.



Fare

Fare for personskader ved elektrisk støt fra

skadet strømkabel. Ikke la strømkabelen

komme i kontakt med roterende børster el-

ler pads.

Forsiktig!

Fare for skade. Ved rengjøring nært kanter,

rett inn maskinen med avviserruller mot

veggen.



Dersom rengjøringsløsningen skal su-

ges bort etter rengjøringsprosessen:

Kontroller om sugebommen er satt i ap-

paratet.

Bruk pedal for sugebomsenking.



Still skyvebøylen loddrett.



Slå på børste-vann ved å bruke bryter

Rengjøringsløsning.



Slå på børstene ved å bruke bryter bør-

stedrift.



Sving skyvebøylen mot brukeren - driv-

verket trekkes inn og børstene vil berø-

re gulvet.



Før apparatet ved hjelp av skyvebøylen

over flatene som skal bearbeides.

Forsiktig!

Fare for skade på gulvbelegget. La ikke

maskinen gå på samme sted.



Ta begge sugebommene av apparatet

(se "Vedlikeholdsarbeider/Skifte suge-

bommer").



Still skyvebøylen loddrett.



Slå på børstene ved å bruke bryter bør-

stedrift.



Sving skyvebøylen mot brukeren - driv-

verket trekkes inn og børstene vil berø-

re gulvet.



Før apparatet ved hjelp av skyvebøylen

over flatene som skal bearbeides.

Forsiktig!

Fare for skade på gulvbelegget. La ikke

maskinen gå på samme sted.

Bemerk

For å polere under innredningsgjenstander

kan rentvanns- og bruktvannstanken tas

av.

Påfylling av driftsmidler

Anvendelse

Rengjø-

ringsmid-

del

Vedlieholdsrengjøring av

alle gulv som tåler vann

RM 746

RM 780

Vedlikeholdsrengjøring av

glinsende overflater (f. eks.

granitt)

RM 755 es

Vedlikeholdsrengjøring og

grunnrengjøring av indus-

trigulv

RM 69 ASF

Vedlikeholdsrengjøring og

grunnrengjøring av kera-

mikkfliser

RM 753

Vedlikeholdsrengjøring av

fliser i baderom o.l.

RM 751

Rengjøring og desinfise-

ring av baderom o.l.

RM 732

Stripping av alle alkaliehol-

dige underlag (f.eks. PVC)

RM 752

Stripping av linoleumsgulv RM 754

Kjøring til bruksstedet

Korte distanser på jevn flate

Lengre distanser, ujevne flater

Juster børstetrykket

Strømtilkobling

Rengjøring

Polering

61 NO
