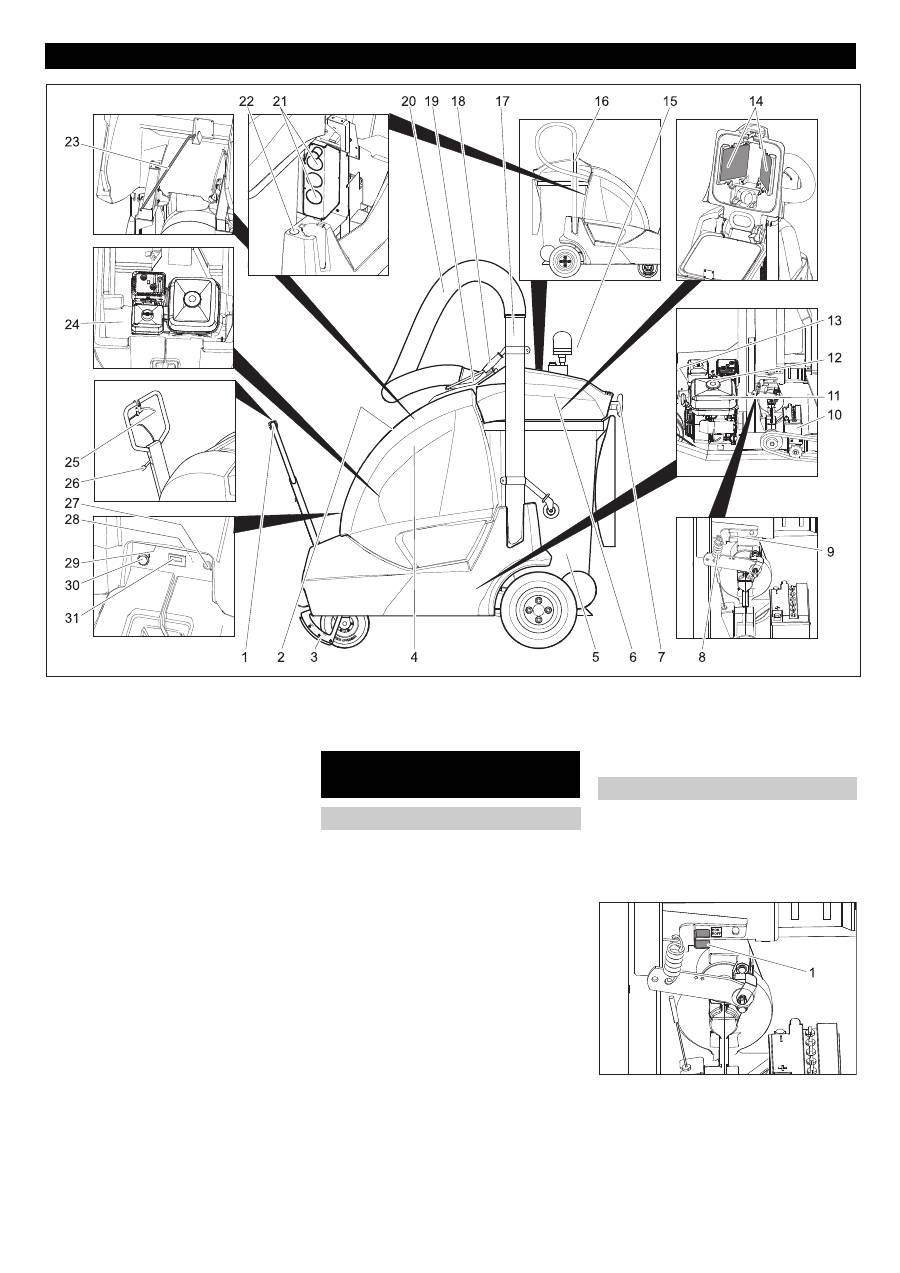

Karcher Aspirateur de voirie IC 15-240 W Classic: Teenindus- ja funktsioonielemendid Enne seadme kasutuselevõttu

-

3

1 Tiisel

2 Panipaik

3 Äärekivile sõitmise abivahend

(lisavarustus) *

4 Seadme kate

5 Prahimahuti

6 Imipea

7 Filtripuhastuse käepide (lisavarustus,

peentolmufiltri lisakomplekt)*

8 Pidurivedru

9 Vabakäiguhoob

10 Aku

11 Kütusepaak

12 Paagi lukk

13 Kütusekraan

14 Jämefilter (lisavarustus, peentolmufiltri

lisakomplekt)*

15 Vilkur (lisavarustus)*

16 Puhumistoru (lisavarustus, lehepuhur)

17 Imitoru

18 Käepide

19 jämeda prahi klapp

20 Imemisvoolik

21 Imemise heitgaasiavad

22 tööriistahoidik (harjale, kühvlile...)

23 Kapotikaane tugi

24 Panipaik 5-liitrise reservkanistri jaoks

(PxLxK: 165x147x247 mm)

25 Lukustusest vabastamine/pidur

26 Gaasikang

27 Süütelukk

28 Elektristarteri kaitse, 15 A (tagaküljel)

29 Seadme katte käepide

30 Õhuklapp

31 Töötundide loendur

* 1.183-904,0 puhul tarnekomplektis



Oht

Vigastusoht! Ärge kasutage masina

mahalaadimiseks kahveltõstukit.

Toimige mahalaadimisel järgmiselt:



Lõigake katki plastmassist pakkepael ja

eemaldage kile.



Eemaldage kinnituspunktidest

kinnituslindid.



Eemaldage esiratta blokeering.



Seadistada vabakäiguhoob seadme

liigutamiseks välise jõuga (vt allpool).



Liigutage masin edasisuunas

kaubaaluselt maha.



Lükake imipea üles.



Sulgege prahimahuti kaas.



Tõmmake prahimahuti suunaga taha

masinast välja.



Valage akuhape akusse (vt ptk

"Hooldus ja jooksevremont").



Ühendage must maanduskaabel akuga

ja keerake kinnituskruvi kinni.



Lükake prahimahuti masinasse.



Avage prahimahuti kaas.



Lükake imipea alla.



Seadistada vabakäiguhoob seadme

omajõuliseks liigutamiseks (vt allpool).

Masinat saab liigutada kahel viisil:

(1) Masinat lükates (vt alalõiku "Masina

liigutamine välise jõu abil").

(2) Sõites (vt alalõiku "Masina omajõuline

liigutamine").



Oht

Vigastusoht! Enne vabakäigu sissepanekut

tuleb masinat kaitsta iseenesliku

veeremahakkamise vastu.



Avage kapott ja toestage kapotitoega.

1 Vabakäiguhoob



Suruge punane vabakäiguhoob alla,

lükake vasakule ja laske asendisse

fikseeruda.

Veoajam on sellega lukustatud.



Sulgege seadme kate.

Masinat saab lükata.

Teenindus- ja funktsioonielemendid Enne seadme  kasutuselevõttu

Mahalaadimine

Masina liigutamine välise jõu abil

261 ET
