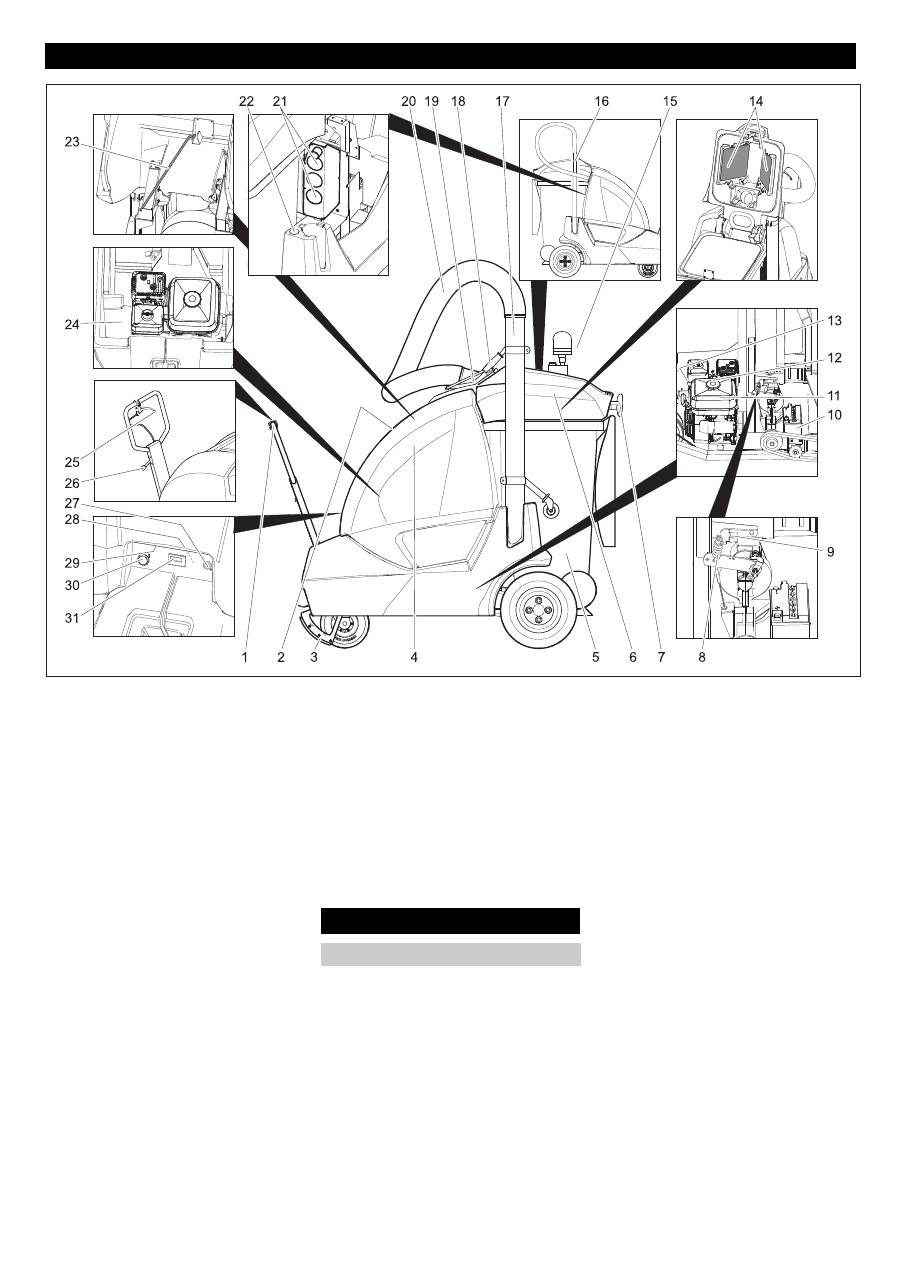

Karcher Aspirateur de voirie IC 15-240 W Classic: Elementos de operación y funcionamiento Antes de la puesta en marcha

-

3

1 lanza

2 Cajón de almacenamiento

3 Ayuda para subir aceras (Opción) *

4 Capó del aparato

5 Depósito de residuos

6 Cabezal de aspiración

7 Asa limpieza de filtro (opcional, pieza

adicional filtro de polvo fino) *

8 Muelle de freno

9 Palanca de marcha libre

10 Batería

11 Depósito de combustible

12 Cierre del depósito

13 Llave de combustible

14 Filtro grueso (opcional, pieza adicional

filtro de polvo fino) *

15 Lámpara omnidireccional (opcional) *

16 Tubería de soplado (opcional, pieza

adicional soplador de hojas)

17 Tubo de aspiración

18 asidero

19 Tapa de suciedad grande

20 Manguera de aspiración

21 Orificios de salida de aire para el servi-

cio de aspiración

22 Soporte de herramientas (para escoba,

pala...)

23 Soporte para el capó

24 Cajón de almacenamiento para un bi-

dón de reserva de 5l (LxAxAl:

165x147x247 mm)

25 Desbloqueo/freno

26 palanca de aceleración

27 Cerradura de encendido

28 Fusible arrancador eléctrico, 15 A (en la

parte posterior)

29 Asa capón del aparato

30 estrangulador

31 contador de horas de servicio

* En 1.183-904,0 incluido en el volumen de

suministro



Peligro

¡Peligro de lesiones y daños! Utilizar una carre-

tilla elevadora para descargar el aparato.

Durante la descarga, proceda como se in-

dica a continuación:



Corte la cinta de embalaje de plástico y

retire la lámina.



Quite la cinta de sujeción ubicada en los

puntos de enganche.



Soltar la fijación de la rueda delantera.



Ajustar la palanca de marcha libre para

mover el aparato sin autopropulsión (véa-

se abajo).



Desplazar el aparato hacia delante del

palet.



Desplazar el cabezal de aspiración hacia

arriba.



Cierre la tapa del depósito de basura.



Extraer hacia atrás el depósito de basura

del aparato.



Introducir ácido para baterías en la bate-

ría (véase el capítulo "Cuidado y mante-

nimiento")



Unir el cable de masa negro con la bate-

ría y apretar el tornillo de sujeción.



Insertar el depósito de residuos en el

aparato.



Abra la tapa del depósito de basura.



Extraer el cabezal de absorción.



Ajustar la palanca de marcha libre para

mover el aparato con autopropulsión

(véase abajo).

El aparato puede moverse de dos formas:

(1) Empuje (véase "Movimiento del aparato

sin autopropulsión").

(2) Conducción (véase "Movimiento del apa-

rato con autopropulsión").

Elementos de operación y funcionamiento Antes de la puesta en marcha

Descarga

60 ES
