Karcher Aspirateur de voirie IC 15-240 W Classic: Elementos de comando e de funcionamento Antes de colocar em funcionamento

-

3

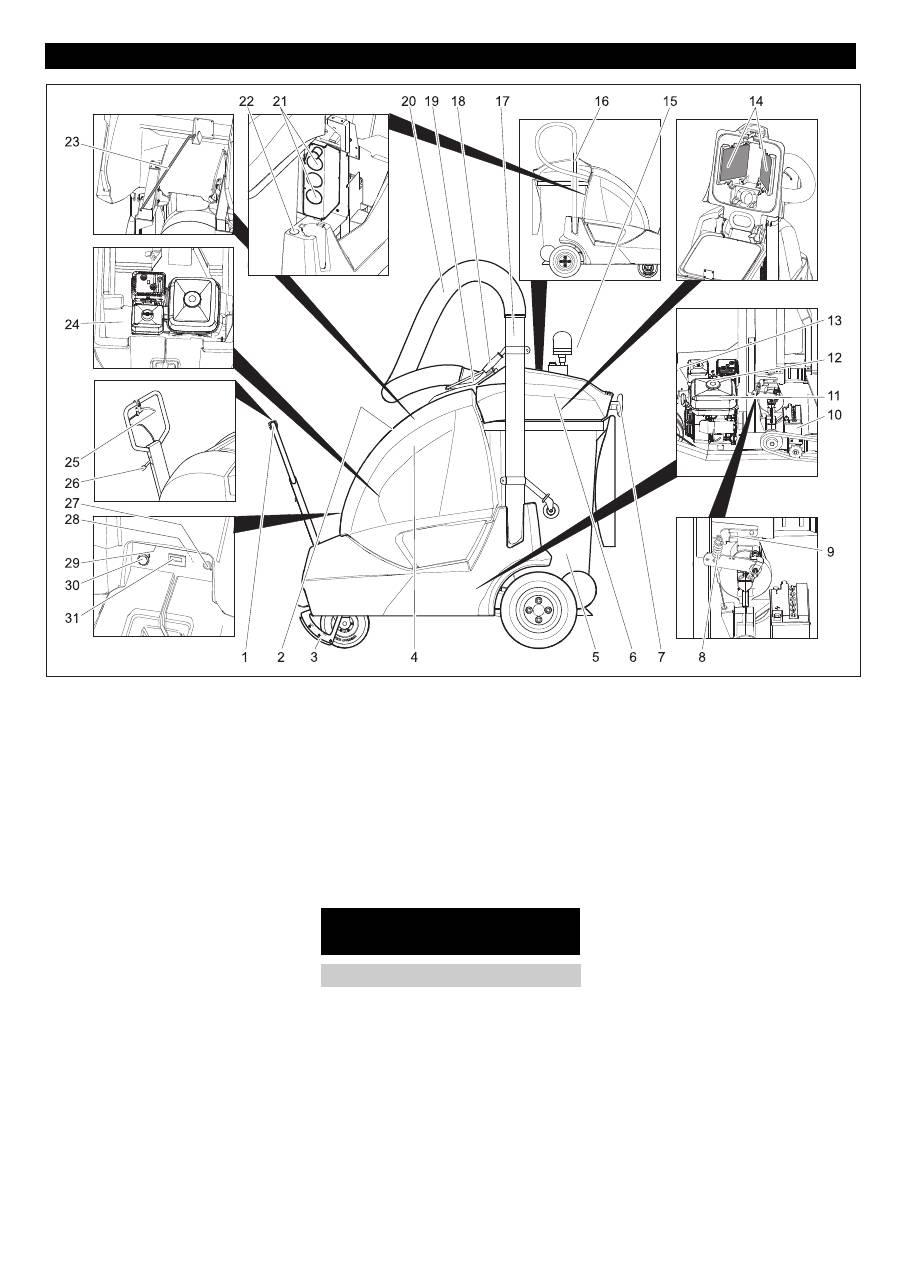

1 Lança

2 Compartimento de armazenamento

3 Apoio de subida de passeios (opção) *

4 Tampa da máquina

5 Recipiente do lixo

6 Cabeçote de aspiração

7 Manípulo de limpeza do filtro (opção,

conjunto desmontável filtro de pó fino) *

8 Mola de travão

9 Alavanca de marcha livre

10 Bateria

11 Depósito de combustível

12 Tampa do depósito

13 Torneira de combustível

14 Filtro grosso (opção, conjunto desmon-

tável filtro de pó fino) *

15 Foco rotativo (opção) *

16 Tubo de sopro (opção, conjunto des-

montável soprador de folhas)

17 Tubo de aspiração

18 Punho

19 Tampa para lixo de grande dimensão

20 Tubo flexível de aspiração

21 Aberturas de ar de evacuação para fun-

cionamento de aspiração

22 Suporte de ferramentas (para vassou-

ra, pá...)

23 Apoio da tampa

24 Compartimento de armazenamento

para depósito de reserva de 5 litros

(CxLxA: 165x147x247 mm)

25 Desbloqueio/travão

26 Alavanca do acelerador

27 Fechadura de ignição

28 Fusível motor de arranque eléctrico, 15

A (no lado traseiro)

29 Manípulo tampa do aparelho

30 Afogador

31 Contador das horas de serviço

* Incluído no volume de fornecimento da

versão 1.183-904.0



Perigo

Perigo de ferimentos e de danos! Não utili-

zar uma empilhadora para descarregar o

aparelho.

Proceder da seguinte maneira para des-

carregar o aparelho:



Cortar a fita de plástico e remover a folha.



Remover a cinta de fixação dos pontos

de fixação.



Remover a fixação da roda dianteira.



Ajustar a alavanca de marcha livre para

movimentar o aparelho sem acciona-

mento próprio (ver em baixo).



Deslocar o aparelho em frente para o

retirar da palete.



Girar o cabeçote de aspiração para ci-

ma.



Fechar a tampa do recipiente do lixo.



Retirar o recipiente do lixo pela parte

traseira do aparelho.



Inserir ácido de bateria na bateria (veja

capítulo "Conservação e manuten-

ção").



Ligar o cabo de massa preto com a ba-

teria e fixar o parafuso de aperto.



Inserir o recipiente do lixo no aparelho.



Abrir a tampa do recipiente do lixo.



Inclinar o cabeçote de aspiração.



Ajustar a alavanca de marcha livre para

movimentar o aparelho com acciona-

mento próprio (ver em baixo).

O aparelho pode ser movimentado de duas

maneiras:

(1) Empurrar o aparelho (veja "Deslocar o

aparelho sem accionamento próprio").

(2) Conduzir o aparelho (veja "Deslocar o

aparelho com accionamento próprio").

Elementos de comando e de funcionamento Antes de colocar em  funcionamento

Descarregar
