Karcher Aspirateur de voirie IC 15-240 W Classic: Elementi di comando e di funzione Prima della messa in funzione

-

3

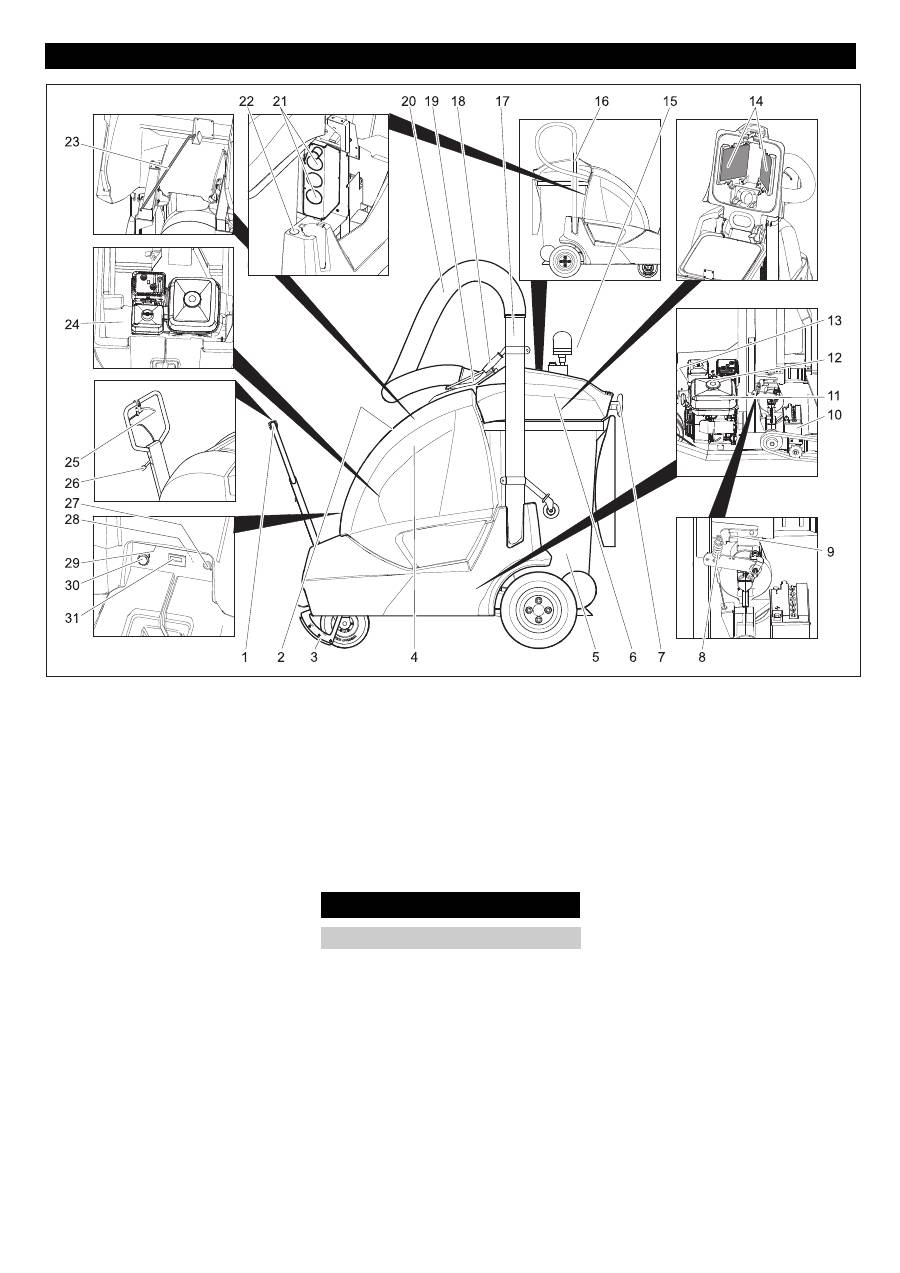

1 Timone

2 Scomparto di stivaggio

3 Supporto di salita su cordoli (opzione) *

4 Cofano

5 Contenitore rifiuti

6 Testa aspirante

7 Impugnatura dispositivi pulizia filtro (op-

zione, kit di montaggio filtro per polveri

fini) *

8 Molla di frenatura

9 Leva di marcia libera

10 Batteria

11 Serbatoio carburante

12 Tappo del serbatoio

13 Rubinetto del carburante

14 Filtro grezzo (opzione, kit di montaggio

filtro per polveri fini) *

15 Avvisatore ottico rotante (opzionale) *

16 Tubo aspirante (opzione, kit di montag-

gio accumulafoglie)

17 Tubo rigido di aspirazione

18 Maniglia

19 Portello rifiuti grossolani

20 Tubo flessibile di aspirazione

21 Aperture aria di scarico per funzione di

aspirazione

22 Supporto utensili (per scope, paletta...)

23 Supporti cofano

24 Scomparto di stivaggio per tanica di ri-

serva da 5 litri (l x l x h: 165 x 147 x 247

mm)

25 Sbloccaggio/Freno

26 Leva dell'acceleratore

27 Chiave di accensione

28 Fusibile avviamento elettrico, 15 A (sul

lato posteriore)

29 Maniglia cofano dell'apparecchio

30 Valvola aria

31 Contatore ore di funzionamento

* In1.183-904.0 compreso nella fornitura



Pericolo

Pericolo di lesioni e di danneggiamento!

Per scaricare l'apparecchio non usare al-

cun carrello elevatore.

Procedere come segue:



Tagliare il nastro da imballo di plastica e to-

gliere la pellicola.



Togliere le fasce di chiusura sui punti di ap-

poggio.



Rimuovere il fissaggio della ruota anteriore.



Regolare la leva di marcia libera per lo spo-

stamento dell'apparecchio senza trazione

propria (vedi più avanti).



Fare avanzare l'apparecchio dal bancale.



Orientare la testa aspirante verso l'alto.



Chiudere il coperchio del contenitore rifiuti.



Estrarre il contenitore rifiuti dall'apparecchio

spingendolo all'indietro.



Versare l'acido della batteria nella batteria

(vedi capitolo Cura e manutenzione).



Collegare il cavo di massa nero alla batteria

e stringere la vite di serraggio.



Spingere il contenitore rifiuti nell'apparec-

chio.



Aprire il coperchio del contenitore rifiuti.



Orientare verso il basso la testa aspirante.



Regolare la leva di marcia libera per lo spo-

stamento dell'apparecchio con la trazione

propria (vedi più avanti).

L'apparecchio può essere spostato in due di-

versi modi:

(1) Spingendo l'apparecchio (vedi Movi-

mentazione dell'apparecchio senza trazio-

ne propria).

(2) Guidando l'apparecchio (vedi Movimen-

tazione dell'apparecchio con trazione pro-

pria).

Elementi di comando e di funzione Prima della messa in funzione

Operazione di scarico

38 IT
