4



Trykk ned friløpshendelen, skyv den til

høyre og i lås.

Fremdriften er klar.



Lukk maskinhetten.

Maskinen er klar til kjøring.

Merk:

 Den her angitte monteringssats er

ikke del av leveransen, og må ved behov

bestilles separat.

Merk:

 Monteringssatser som ikke er angitt

her har en separat monteringsanvisning.

Styrerulle monteres på fremre ende av su-

gerøret.



Skyv festemuffen for styrerullen inn på

sugerøret.



Rett inn styreruller og lås hurtiglåsen.



Parker feiemaskinen på et jevnt underlag.



Trekk ut tenningsnøkkelen.



Fare

Eksplosjonsfare!

–

Det skal kun brukes drivstoff som angitt

i bruksanvisningen.

–

Ikke fyll drivstoff i dårlig ventilerte rom.

–

Røyking og bruk av åpen ild er ikke til-

latt.

–

Pass også på at det ikke kommer driv-

stoff ut på varme overflater.

–

Bruk kun reservekanne som er god-

kjent for drivstoffet som brukes.



Slå av motoren.



Åpne panseret og sikre med støtten.



Åpne tanklokket.



Fyll på vanlig blyfri bensin.



Fyll på inntil maks. 2,5 cm under over-

kanten på påfyllingsstussen.



Tørk bort drivstoffsøl og lukk tanklokket.



Lukk maskinhetten.



Kontroller oljenivå. *



Kontroller nivået i drivstofftanken.



Kontroller nivået i hydraulikkoljetanken.

*



Tømme avfallsbeholder.



Kontroller dekktrykket. *

* Dette er beskrevet i kapittelet Vedlike-

holdsarbeider.

Dersom det oppsugde materialet skal sam-

les i en søppelsekk, er det nødvendig med

ekstrasett Søppelsekk.



Sving sugehodet opp.

1 Muffe

2 Søppelsekk, 240 liter



Hylse settes med holdesløyfene ned på

gulvet.



Trekk søppelsekk over hylsen.



Hylse med søppelsekk dreies rundt og

settes inn med den korte siden bak i av-

fallsbeholderen.



Øvre kant av søppelsekken legges ut

over kanten av søppelbeholderen.



Sving ned sugehodet.



Fare!

Lengre tids bruk av maskinen kan pga. vi-

brasjonene føre til blodomløpsforstyrrelser

i hendene.

En generell brukstid kan ikke fastsettes, da

denne er avhengig av flere faktorer:

– Personlig anlegg for dårlig blodomløp

(ofte kalde fingre, kribling i fingrene).

– Lav omgivelsestemperatur. Bruk varme

hansker for beskyttelse av hendene.

– For hardt grep hindrer blodomløpet.

– Uavbrutt arbeid er mer ugunstig enn ar-

beid med innlagte pauser.

Ved regelmessig, langvarig bruk av maski-

nen og ved gjentatte tilfeller av tegn på dår-

lig blodomløp (f.eks. kribling i fingrene,

kalde fingre), vil vi anbefale undersøkelse

av lege.

Merk:

Drivstoffkranen er åpen ved levering

fra fabrikk. Hvis maskinen skal stå uvirk-

som i lang tid, må drivstoffkranen åpnes.



Åpne panseret og sikre med støtten.

1 Drivstoffkran



Skyv hendelen i retning "ON".



Lukk maskinhetten.



Løsne trekkstag.



Choke-hendel trekkes ut.



Vri tenningsnøkkelen forbi stilling 1.



Når maskinen er startet, slippes ten-

ningsnøkkelen.



Når motoren er i gang, skyves choke-

hendelen inn igjen.

Merk:

Ikke la starteren gå i mer enn 10 sek-

under. Vent minst 10 sekunder før ny star-

teren aktiveres på nytt.



Motorens turtall kan reguleres med

gasshendelen.

Merk:

 Ved maskin 1.183-904.0 er roteren-

de varsellys del av leveransen.

Roterende varsellys gir økt oppmerksom-

het til maskinen og brukeren hos andre tra-

fikanter.

1 Bryter



Slå på bryteren for roterende varsellys.

Bevege maskinen for egen drift

Sette på monteringssats

Monteringssett styrerulle

Ta i bruk

Generelle merknader

Fylle drivstoff

Vedlikeholdsarbeider

Sett inn søppelsekk (kun med ek-

strasett Søppelsekk)

Drift

Starte maskinen

Åpne drivstoffkranen

Slå apparatet på

Stille inn motorturtall

Slå på roterende varsellys (med ek-

strasett roterende varsellys)

94 NO



-

5



Trekk i hendelen for opplåsing/bremse

og trekk trekkstaget forsiktig forover.



Trekk i hendelen for opplåsing/bremse

og trekk trekkstaget forsiktig bakover.

–

Dersom trekkstaget er utenom midtstil-

lingen kan hendelen for opplåsingbrem-

se slippes.

–

Kjørehastigheten kan reguleres trinn-

løst med trekkstaget.

–

Unngå rykkvis betjening av staget, da

dette kan skade hydraulikkanlegget.

–

Ved synkende effekt i stigninger må

trekkstaget tas litt tilbake.



Diriger maskinen i ønsket retning med

trekkstaget.



Slipp trekkstaget, maskinen bremser

automatisk og blir stående.

Kjøre over faste hindringer opp til 50 mm

høyde:



Kjør langsomt og forsiktig over hinderet.

Faste hindringer over 50 mm høyde:



Hindre må bare kjøres over med en eg-

net rampe.

Merk:

 Ved maskin 1.183-904.0 er kant-

stein-påkjøringshjelp del av leveransen.

Med oppkjøringshjelpen for fortauskant,

kan trinn med en maksimalhøyde inntil 14

cm kjøres over uten rampe.



Kjør mot fortauskanten i rett vinkel.



Kjør forhjulet langsomt over fortauskanten.



Så snart forhjulet er på fortauskanten, kan

svingen tas. Begge bakhjulene burde ikke

kjøre samtidig over fortauskanten.

Merk:

 Under bruk bør avfallsbeholderen

tømmes med regelmessige mellomrom, el-

ler skiftes med en tom avfallsbeholder.



Ved maskiner med monteringssett løv-

blåser: Åpne utluftingsåpninger for su-

ging.



Trekk sugerøret ut av holderen og hold

godt tak i håndtaket.



Sug opp smuss med sugerøret.



Etter avsluttet suging settes sugerøret i

holderen igjen.

Avfall som er for stort for sugerøret kan

kastes inn via grovavfallsklaffen.



Grovavfallsklaffen svinges opp og av-

fallet kastes inn.



Lukk grovavfallsklaffen.



Lukk utluftingsåpninger for suging.



Ta blåserøret ut av holderen.



Blås løvet i ønsket retning med luft-

strømmen fra blåserøret.



Etter avsluttet blåsing settes blåserøret

i holderen igjen og utluftingsåpninger

for sugedrift åpnes.

Merk:

 Ved maskin 1.183-904.0 er finstøvfilter

del av leveransen.

Ved manglende sugeeffekt og før avfallsbehol-

deren tas av må finstøvfilteret rengjøres.



Beveg håndtaket fler ganger frem og til-

bake og vent til støvet har lagt seg i av-

fallsbeholderen.

Merk:

 Vent til støvet har lagt seg før du tar

ut søppelsekken.



Stans maskinen.



Sett tenningsnøkkelen i posisjon ”0”.



Sving sugehodet opp.



Trekk hylsen i begge holdesløyfene av

søppelsekken.



Bind igjen søppelsekken og ta den ut av

avfallsbeholderen.

Merk:

 Vent til støvet har lagt seg før du tar

av avfallsbeholderen.



Stans maskinen.



Sett tenningsnøkkelen i posisjon ”0”.



Sving sugehodet opp.



Lukk dekselet på avfallsbeholderen.



Trekk avfallsbeholderen bakover ut av

maskinen.

Merk:

 Avfallsbeholderen kan tømmes etter

å ha blitt tatt ut, og settes inn igjen. Eller

den skiftes ut med en annen, tom avfallsbe-

holder.



Sving sugehodet opp.



Skyv inn avfallsbeholderen i maskinen.



Åpne dekselet på avfallsbeholderen.



Sving ned sugehodet.



Kontroller om pakningen på sugehodet

tetter hele veien rundt.

Merk:

Som avfallsbeholder kan alle vanlige av-

fallsbeholdere etter DIN EN 840-1 med 240 liter

volum brukes. På grunn av toleranser fra ulike

produsenter kan det være nødvendig å regule-

re holderen på maskinen.

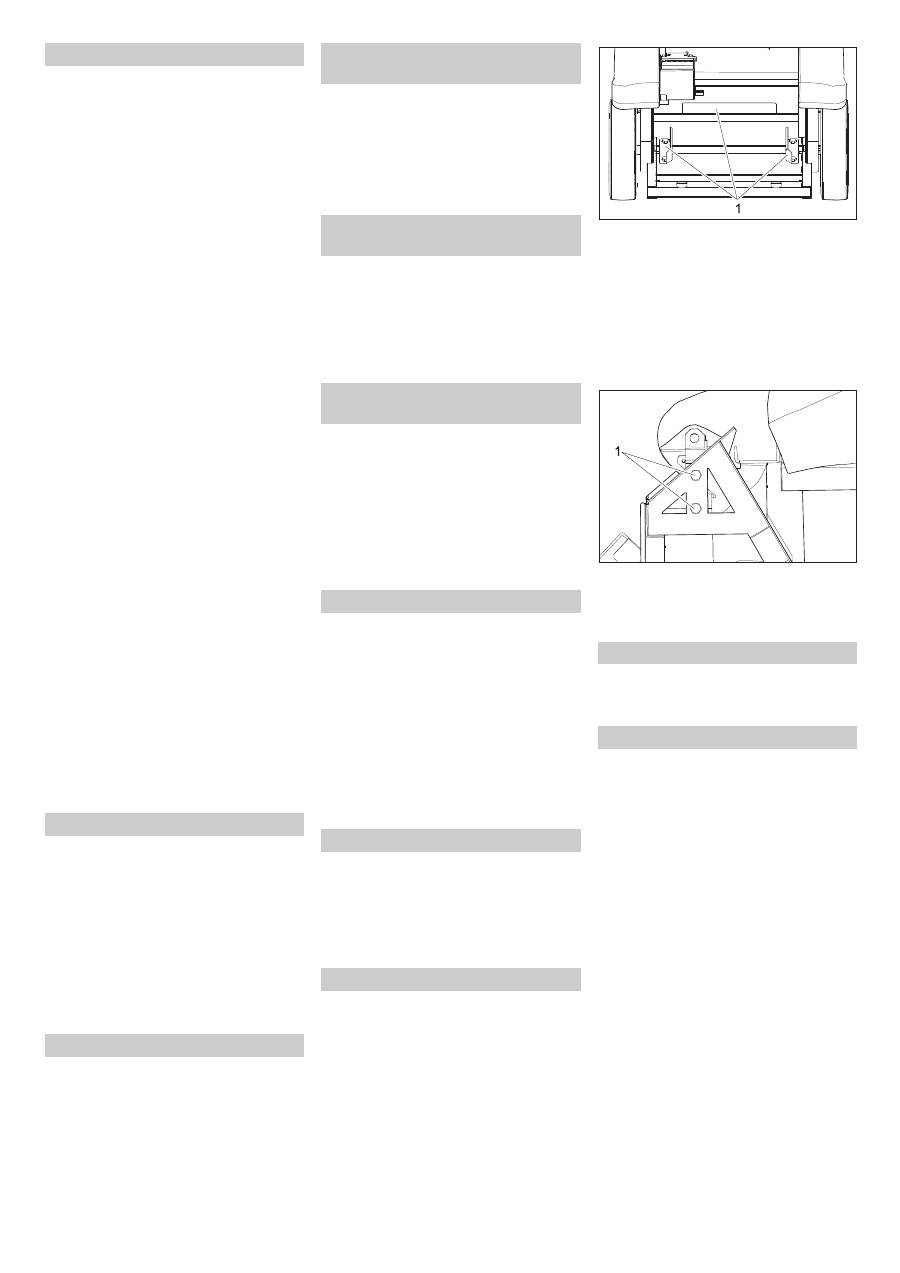

1 Anslag



Løsne festeskruene på anslagene.



Skyv avfallsbeholderen inn i maskinen

med åpent lokk.



Sving ned sugehodet.



Rett inn avfallsbeholderen slik at suge-

hodet tetter hele veien rundt.



Skyv anslaget inn til beholderen og

trekk til festeskruene.

1 Festeskrue sugehode



Løsne festeskruene på begge sider.



Skyv sugehode inn på avfallsbeholde-

ren og trekk til festeskruene likt.



Lås parkeringsbremsen ved å slippe

trekkstaget.



Vri tenningsnøkkelen til "0" og trekk den ut.



Fare

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved

transport.



Fare

Når maskinen lastes på annet kjøretøy, må

friløpsspaken generelt være satt i lås i

øverste stilling. Først da er fremdriften klar

til bruk. Maskinen må alltid kjøres med

egen drift i stigninger eller nedoverbakker.



Lås parkeringsbremsen ved å slippe

trekkstaget.



Vri tenningsnøkkelen til "0" og trekk den ut.



Tøm tanken. Sug opp drivstoffet med

en egnet pumpe.



Sikre maskinens hjul med kileklosser.



Sikre maskinen med stropper eller vaiere.



Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til

enhver tid gjeldende regler.

Kjøring av maskinen

Kjøre forover

Kjøre bakover

Kjøremåte

Styring

Bremsing

Kjøre over hindre

Oppkjøringshjelp fortauskant (tilleggs-

utstyr)

Støvsuging

Kaste inn grovt avfall

Blåsing (kun med monteringssett

løvblåser)

Rengjøre finstøvfilteret (kun monte-

ringssett finstøvfilter)

Ta ut søppelsekk (kun med ekstra-

sett Søppelsekk)

Ta av avfallsbeholderen.

Sette inn avfallsbeholder

Stille inn holder av avfallsbeholder

Slå maskinen av

Transport

95 NO
