Karcher CV 60-2 RS Bp-: Drift

     -

4



Öppna locket.



Tippa maskinens överdel framåt.



Sväng apparatens baksida bakåt.



Koppla bort kabel från batteriets minus-

pol.



Koppla bort övriga kablar från batteriet.



Ta ur batteriet.



Avfallshantera förbrukade batterier en-

ligt gällande bestämmelser.

När maskinen är parkerad gör en elektrisk

parkeringsbroms att den inte kan rulla iväg.

Om maskinen skall kunna skjutas måste

parkeringsbromsen släppas.



Skjut frisläppningsspaken nedåt för att

lossa parkeringsbromsen.



Fara

Risk för olycka på grund av att maskinen

rullar iväg. När maskinen inte ska skjutas

mer måste spaken ovillkorligen ställas i det

nedre läget så att parkeringsbromsen åter

aktiveras.

Varning

Skaderisk. Skjut inte maskinen snabbare

än 7 km/h.

Observera

För omedelbar urdrifttagning av samtliga

funktioner; tag foten från körpedalen, tryck

på nödstoppknappen och vrid nyckelregla-

get till position "0".



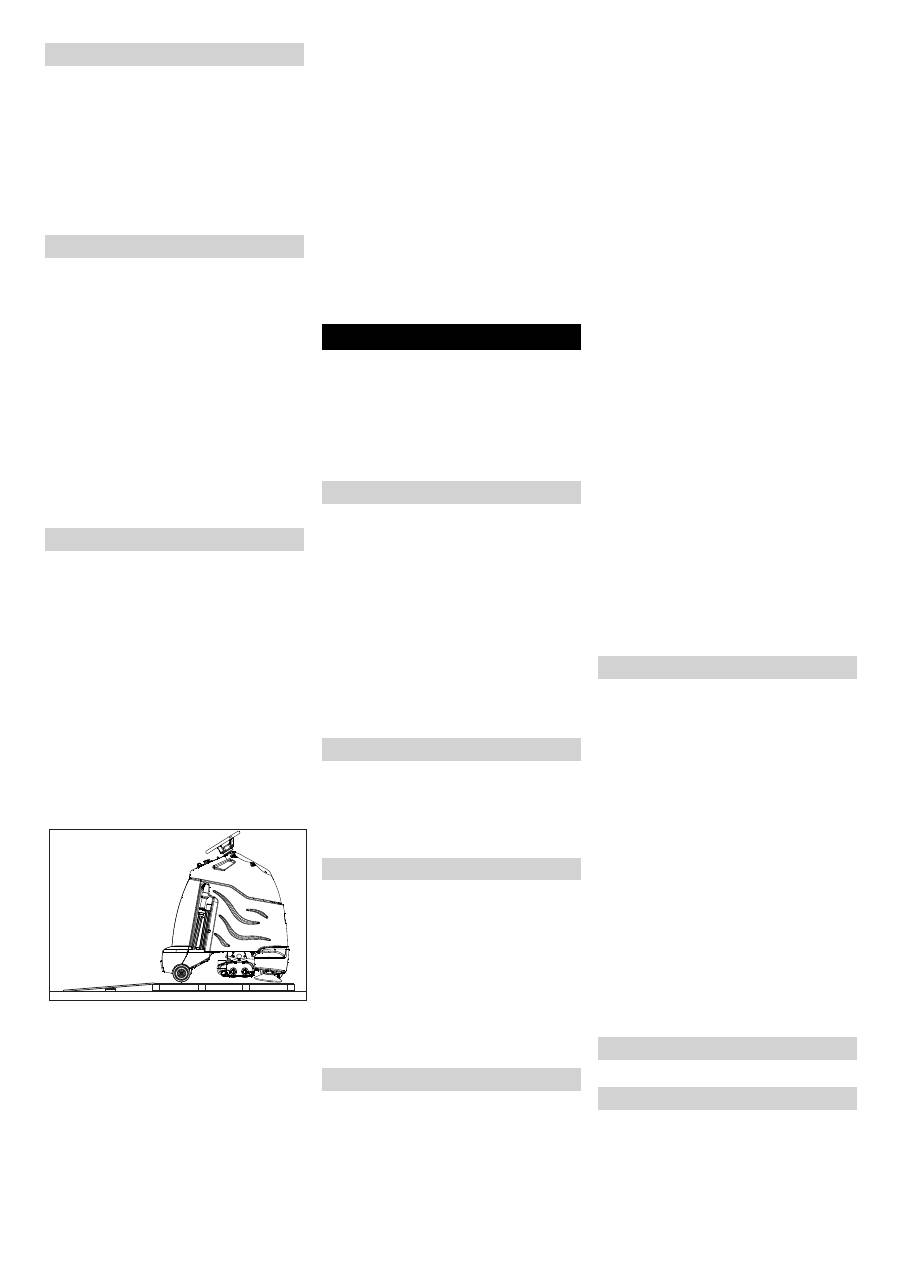

Skruva loss träplattan från förpackning-

ens ovansida (behövs för att användas

som ramp).



Lossa skruvar och tag bort träbox.



Klipp av förpackningsbandet av plast

och ta bort folien.



Tag bort fixeringen på däcken.



Lägg träplattan ramp på pallen, på ag-

gregatets baksida, och skruva fast med

skruvar.



Tag bort klossar bakom båda bakhju-

len.



Ta bort klossen under sugbalken.



Ta bort kabelbindare från sugbalken.



Lossa den flexibla styraxeln från pallen.



Fäll maskinens överdel framåt och ta ur

ratten ur smutsbehållaren.



Ta loss nyckeln från ratten.



Ta loss mutter och hylsa från styraxelns

övre ände.



Skut in styraxelns övre ände inifrån ge-

nom borrhålet i manöverpanelen.



Montera hylsa och mutter på styraxelns

övre ände.



Skjut styraxelns nedre ände över rota-

tionsaxeln ände vid maskingolvet.



Ta bort muttern vid styraxelns övre än-

de.



Sätt ratten på plats och rikta in framhju-

len.



Lyft bort ratten, rikta in och sätt tillbaka.



Fäst ratten med medföljande mutter.



Sätt i skyddet i ratten.



Skjut frisläppningsspaken nedåt för att

lossa parkeringsbromsen.



Skjut maskinen bakåt från pallen.



Skjut frisläppningsspaken uppåt för att

lossa parkeringsbromsen.

Observera

För omedelbar urdrifttagning av samtliga

funktioner; tag foten från körpedalen, tryck

på nödstoppknappen och vrid nyckelregla-

get till position "0".



Utför underhållsarbete "Innan driftstart"

(se kapitel "Underhåll och service").



Fara

Risk för olycksfall. Parkeringsbromsens

funktion måste kontrolleras före varje kör-

ning.



Ställ nyckelbrytaren på "0".



Tryck på nödstoppsknappen.

Kan maskinen skjutas manuellt så fungerar

inte parkeringsbromsen.



Tryck frisläppningsspaken till parke-

ringsbromsen uppåt.

Kan man fortfaranda skjuta maskinen ma-

nuellt så är parkeringsbromsen defekt. Ställ

ner maskinen och kontakta kundservice.



Fara

Risk för olycksfall. Har maskinen inte till-

räcklig bromsverkan vid körning i nedåtgå-

ende riktning så tryck på

nödstoppsknappen:



Öppna locket.



Tippa maskinens överdel framåt.



Sväng apparatens baksida bakåt.



Ta ut filterpåsen ur förrädsbehållaren.



Sväng tillbaka apparatbaksidan.



Vik isär fiulterpåsen



Rikta urspårningen på kartongdelen på

centreringsnäsan i apparaten.



Tryck lätt ihop kartongdelen (så att den

inte välver) och skjut under hållaren.

Kör några gånger på fri yta i början för att

lära känna maskinen.



Fara

Risk för vältning vid alltför starka stigningar.



Kör endast stigningar på upp till 10% i

fartriktning.

Risk för vältning vid hög fart i kurvor.

Sladdrisk på vått golv.



Kör långsamt i kurvor.

Risk för vältning på instabila underlag.



Använd maskinen bara på fasta under-

lag.

Risk för vältning vid för stark sidvärtes lut-

ning.



Körning i rät vinkel mot körriktningen på

stigningar får bara ske med en lutning

på högst 10%.



Kliv upp på ståplatsen.



Tryck inte på körpedalen.



Frigör nöd-stopp-knappen genom att

vrida den.



Ställ nyckelbrytaren på "1".



Ställ in hastighetsområdet med pro-

gramväljaren.



Ställ in körriktning med körriktningsom-

kopplaren på kontrollpanelen.

Observera

Körriktningsspaken används också som

säkerhetsbrytare. Av denna anledning

måste den också tryckas in även om den

önskade färdriktningen redan var inställd.



Tryck försiktigt på körpedalen för att fa-

ra.

Anvisning

Körriktningen kan även ändras under färd.

Genom att köra fram och tillbaka flera

gånger kan även kraftigt nedsmutsade ytor

rengöras.

Vid överbelastning kopplas motorn från ef-

ter en viss tid.



Låt maskinen svalna under 5 minuter.

Observera

Står maskinen still under mer än två sekun-

der så avbryts matningen av rengöringsvät-

ska, och även borstdrivningen, tills

maskinen körs igen.



Före sugning tas grövre smuts, trådar

och snören bort från den yta som ska

rengöras så att materialet inte kan fast-

na i borstarna.



Kliv upp på ståplatsen.



Tryck inte på körpedalen.



Frigör nöd-stopp-knappen genom att

vrida den.



Ställ nyckelbrytaren på "1".



Vrid programväljaren till önskat rengö-

ringsprogram.



Ställ in körriktning framåt med körrikt-

ningsomkopplaren på kontrollpanelen.



Tryck på körpedalen och kör ut på den

yta som skall rengöras.



Ställ programväljare på körning.



Ställ maskinen på ett jämnt underlag.



Vrid nyckelreglaget till "0" och drag ur

nyckeln.

Ta ur batterier

Skjuta maskinen

Lasta av

Drift

Kontrollera parkeringsbromsen

Bromsa

Sätt i filterpåsen

Körning

Överbelstning

Suga

Avsluta sugning

Ta ur drift

87 SV
