Karcher IC 15-240 W Municipal: Mise en service

     -

4 

Danger

Risque de blessure ! Avant d'enclencher le

mode roue-libre, il convient de sécuriser la

machine afin qu'elle ne puisse rouler libre-

ment.



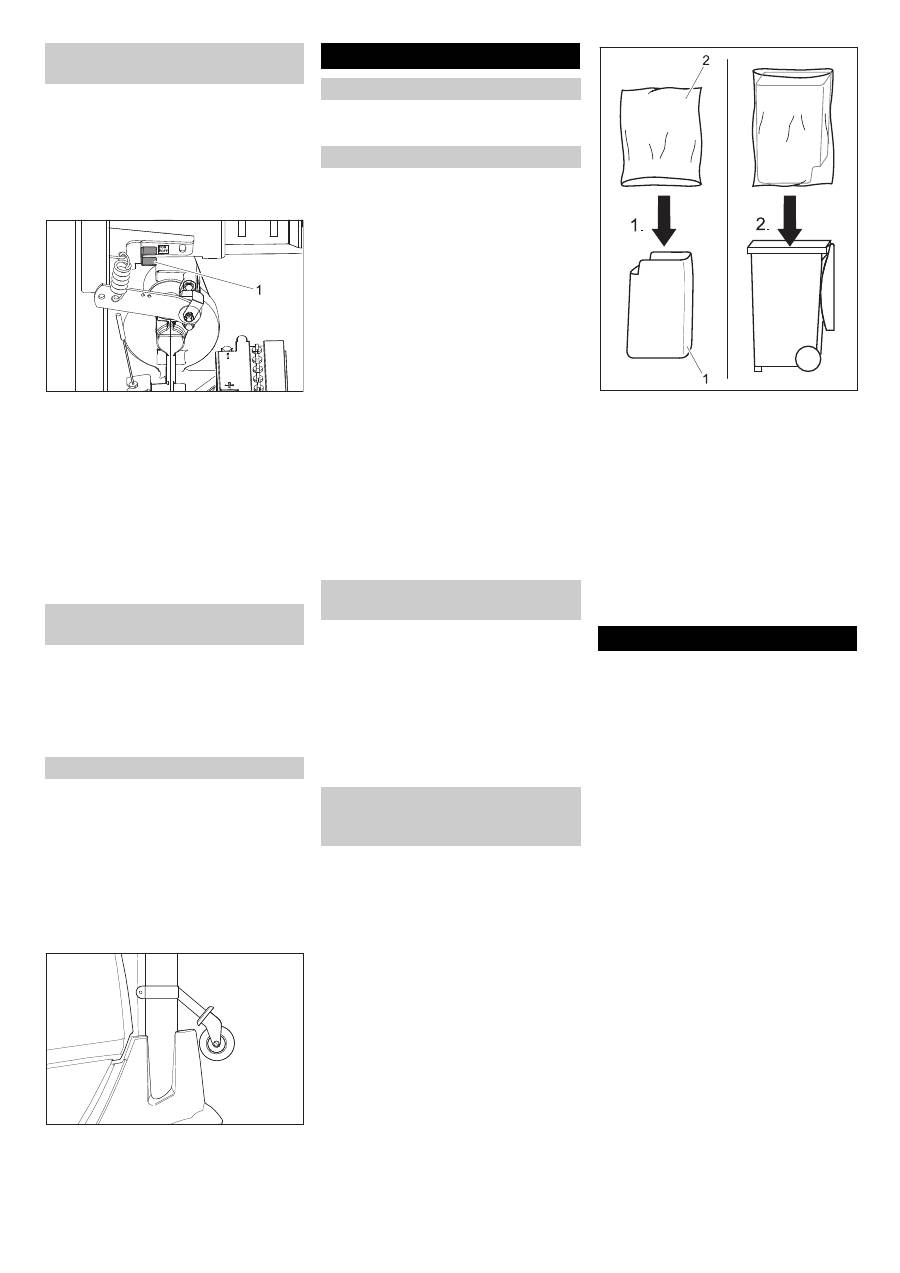

Ouvrir le capot de l'appareil et le sécuri-

ser avec le support du capot.

1 Levier de roue libre



Pousser le levier de roue libre rouge

vers le bas, puis vers la gauche et l'en-

clencher en position.

Le mécanisme d'entraînement est ainsi

hors fonction.



Fermer le capot.

La machine peut être poussée.

Remarque :

 Ne jamais déplacer l'aspira-

teur de déchets légers sans l'aide du mo-

teur sur de longues distances et pas plus

vite que 6 km/h.



Pousser le levier de roue libre vers le bas,

puis vers la droite et l'enclencher en posi-

tion.

Le mécanisme d'entraînement est en service.



Fermer le capot.

L'appareil peut être conduit.

Remarque :

 Les jeux de montage indiqués

ici ne font pas partie de la fourniture de l'ap-

pareil et doivent être commandés séparé-

ment en cas de besoin.

Remarque :

 Les jeux de montage non indi-

qués ici sont dotés d'une notice de monta-

ge séparée.

La roulette pivotante est montée à l'extré-

mité avant du tube d'aspiration.



Faire glisser le collier de fixation de la

roulette pivotante au-dessus du tube

d'aspiration.



Aligner les galets de guidage et fermer

les attaches rapides.



Garer l'appareil sur une surface plane.



Retirer la clé de contact.



Danger

Risque d'explosion !

–

Peut être uniquement utilisé le carburant

mentionné dans le manuel d'utilisation.

–

Ne faites jamais le plein dans des lo-

caux fermés.

–

Il est interdit de fumer ou de faire brûler

des objets.

–

Faire attention qu'aucun carburant tom-

be sur les surfaces chaudes.

–

Utiliser uniquement des bidons de ré-

serve homologués pour le carburant.



Couper le moteur.



Ouvrir le capot de l'appareil et le sécuri-

ser avec le support du capot.



Ouvrir le réservoir de carburant.



Remplir d'"essence normale sans

plomb".



Remplir le réservoir au maximum jusqu'à

2,5 cm sous le niveau de remplissage.



Essuyer le carburant qui aurait pu débor-

der, refermer le réservoir à carburant.



Fermer le capot.



Vérifier le niveau d'huile. *



Contrôler le niveau du réservoir à car-

burant.



Vérifier le niveau de remplissage de

l'huile hydraulique. *



Vider la poubelle.



Vérifier la pression des pneus. *

* Voir description au chapitre Entretien et

maintenance.

Si les produits aspirés doivent être collec-

tés dans un sac poubelle, le jeu de monta-

ge Sac poubelle est nécessaire.



Faire basculer la tête d'aspiration vers

le haut.

1 Douille

2 Sac poubelle, 240 litres



Disposer la douille avec les boucles de

maintien vers le bas sur le sol.



Enfiler le sac sur la douille.



Retourner la douille avec le sac et la

mettre en place avec le petit côté vers

l'arrière dans le réservoir à déchets.



Retrousser le bord supérieur du sac

poubelle vers l'extérieur autour du bord

de la poubelle.



Faire pivoter la tête d'aspiration vers le

bas.



Danger

Á cause des vibrations, une durée d'utilisa-

tion plus long de l'appareil peut amenée

aux troubles de l'irrigation sanguine dans

les mains.

Il est impossible de définir une durée d'uti-

lisation universelle. Celle-ci dépend en ef-

fet de plusieurs facteurs d'influence :

– Mauvaise circulation sanguine de l'utili-

sateur (doigts souvent froids, sensation

de picotement dans les doigts).

– Température ambiante faible. Porter

des gants chauds pour protéger les

mains.

– Une préhension ferme peut entraver la

circulation sanguine.

– Il est conseiller de ponctuer le travail de

pauses plutôt que d'assurer un service

ininterrompu.

En cas d'utilisation régulière et de longue

durée de l'appareil et en cas d'apparition

répétée des symptômes caractéristiques

(par exemple, une sensation de picotement

dans les doigts, les doigts froids), nous re-

commandons de consulter un médecin.

Déplacement de l'appareil sans

autopropulsion

Déplacement de l'appareil avec

autopropulsion

Monter les jeux de montage

Jeu de montage roulette pivotante

Mise en service

Consignes générales

Faire le plein

Travaux de contrôle et de

maintenance

Mettre un sac poubelle en place

(uniquement avec jeu de montage

sac poubelle)

Fonctionnement

28 FR



-

5

Remarque :

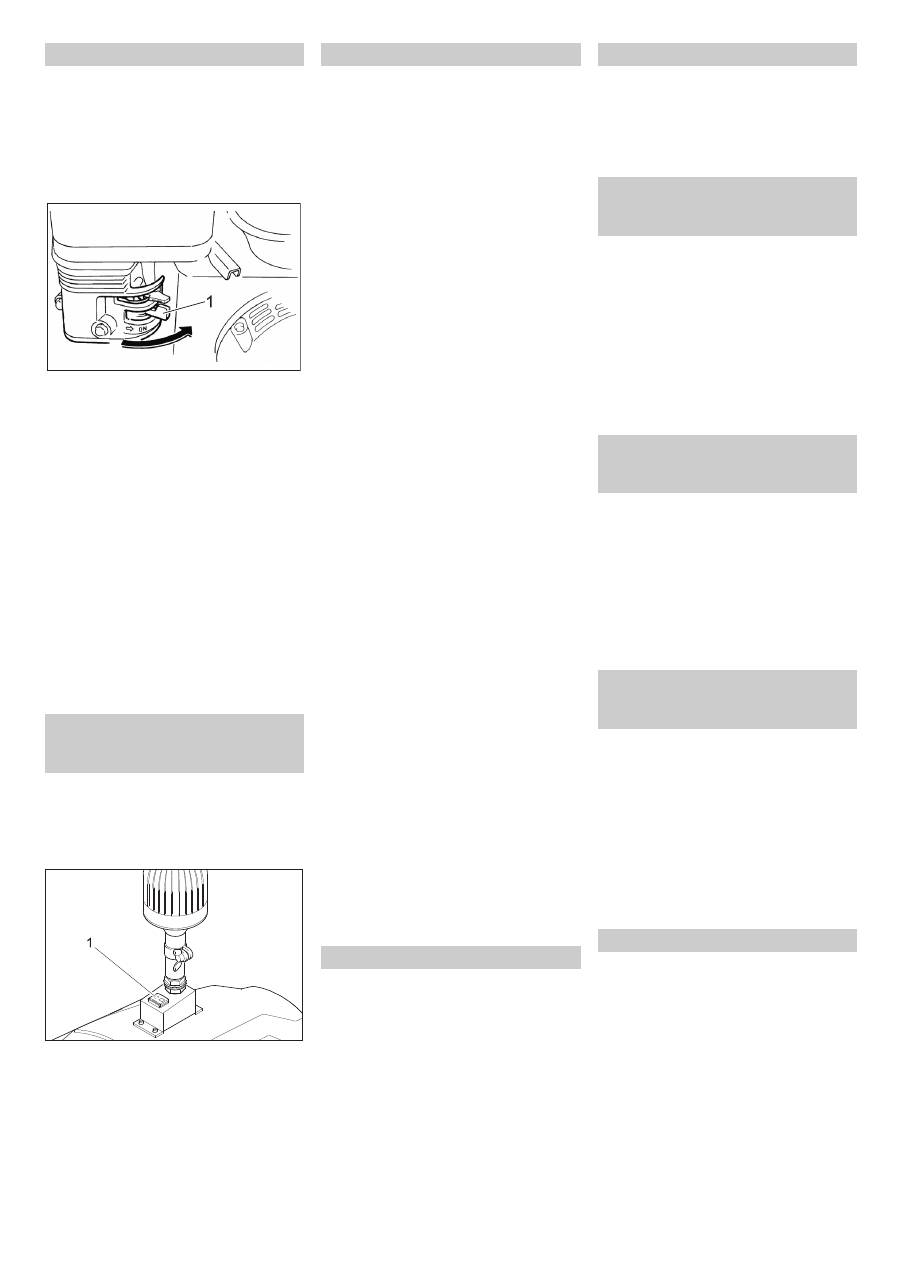

 Par défaut, le robinet de car-

burant est ouvert. Si l'appareil a été immo-

bilisé pendant un certain temps, ouvrir le

robinet de carburant.



Ouvrir le capot de l'appareil et le sécuri-

ser avec le support du capot.

1 Robinet de carburant



Pousser le levier sur la position "ON".



Fermer le capot.



Relâcher le timon.



Tirer la manette de starter.



Tourner la clé de contact au delà de la

position 1.



Lorsque la machine a démarré, relâ-

cher la clé de contact.



Une fois que le moteur tourne, repous-

ser la manette du starter.

Remarque :

ne jamais actionner le démar-

reur plus de 10 secondes. Attendre au

moins 10 secondes avant d'actionner le dé-

marreur à nouveau .



Le régime moteur peut être régulé avec

le levier d'accélération.

Remarque :

 e gyrophare est inclus dans la

fourniture pour l'appareil 1.183-904..

Le gyrophare augmente l'attention des

usagers de la voie publique sur l'appareil et

son opérateur.

1 Commutateur



Mettre en service le commutateur du

gyrophare.



Tirer le levier du frein/de déverrouillage

et tirer le timon vers l'avant avec pré-

caution.



Tirer le levier du frein/de déverrouillage

et pousser le timon vers l'arrière avec

précaution.

–

Si le timon se trouve hors de la position

centrale, le levier de frein/de déver-

rouillage peut être relâché.

–

Le timon permet de régler la vitesse de

déplacement de façon continu.

–

Evitez d'actionner le timon par à-coups,

cela pourrait endommager le système

hydraulique.

–

Relâcher légèrement le timon avant

lorsque la puissance faiblit dans les

montées.



Diriger l'appareil dans la direction dési-

rée avec le timon.



La machine freine automatiquement et

s'immobilise lorsque le timon est relâché.

Franchir des obstacles fixes jusqu'à 50 mm

de hauteur :



Franchir l'obstacle avec précaution en

avançant lentement.

Franchir des obstacles fixes de plus de 50

mm de hauteur :



Le véhicule ne peut franchir ces obsta-

cles qu'avec une rampe appropriée.

Remarque :

 'assistance à la montée sur

trottoir est incluse dans la fourniture pour

l'appareil 1.183-904.

Avec l'assistance à la montée sur trottoir, il

est possible de franchir une hauteur maxi-

male de 14 cm sans rampe.



Approcher le trottoir à angle droit.



Faire avancer lentement la roue avant

sur l'arête du trottoir.



Dès que la roue avant est sur le trottoir,

faire un virage. Les deux roues arrière

ne doivent pas franchir le trottoir en

même temps.

Remarque :

 Pendant le fonctionnement, le

collecteur de déchets doit être vidé à inter-

valles réguliers ou remplacée par un collec-

teur de déchets vide.



Pour les appareils avec jeu de montage

Soufflante de feuilles mortes : Ouvrir les

ouvertures d'air d'échappement pour

fonctionnement en aspiration.



Tirer le tube d'aspiration du support et

maintenir la poignée.



Aspirer la saleté avec le tube d'aspiration.



Après avoir terminé le processus d'as-

piration, raccrocher le tube d'aspiration

dans le support.

Les déchets qui sont trop grands pour être

aspirés dans le tube d'aspiration peuvent

être jetés par la trappe à gros déchets.



Basculer la trappe à gros déchets vers

le haut et jeter les déchets.



Fermer la trappe à gros déchets.



Fermer les ouvertures d'air d'échappement

pour fonctionnement en aspiration.



Tirer le tube de soufflage du support.



Souffler les feuilles sèches avec le flux

d'air du tube de soufflage dans la direc-

tion souhaitée.



Après avoir terminé le processus de

soufflage, raccrocher le tube de souffla-

ge dans le support et ouvrir les ouvertu-

res d'air d'échappement pour le mode

d'aspiration.

Remarque :

 Le filtre à poussière fine est

inclus dans la fourniture pour l'appareil

1.183-904.0.

Si la puissance d'aspiration perd en effica-

cité et avant de sortir la poubelle, le filtre à

poussière fine doit être nettoyé.



Déplacer la poignée de nettoyage du fil-

tre d'avant en arrière et attendre jusqu'à

ce que la poussière se soit reposé dans

la poubelle.

Remarque :

 Attendre jusqu'à ce que la

poussière se soit déposée avant de retirer

le sac à déchets.



Immobiliser la machine.



Tourner la clé de contact en position 0.



Faire basculer la tête d'aspiration vers

le haut.



Sortir la douille du sac poubelle aux

deux boucles de maintien.



Fermer le sac poubelle et le sortir de la

poubelle.

Remarque :

 Attendre jusqu'à ce que la

poussière se soit déposée avant que le col-

lecteur de déchets ne soit retiré.



Immobiliser la machine.



Tourner la clé de contact en position 0.



Faire basculer la tête d'aspiration vers

le haut.



Fermer le couvercle de la poubelle.



Tirer la poubelle vers l'arrière hors de

l'appareil.

Remarque :

 Le collecteur de déchets peut

être vidé après son retrait puis remis en

place ou remplacé par un autre collecteur

de déchets vide.

Démarrage de la machine

Ouverture du robinet de carburant

Mettre l'appareil en marche

Régler la rotation du moteur

Mettre le gyrophare en service (uni-

quement avec le jeu de montage gy-

rophare)

Déplacer la balayeuse

Avancer

Reculer

Pour la conduite

Diriger

Freinage

Franchissement des obstacles

Assistance à la montée sur trottoir (op-

tion)

Aspiration

Y jeter les gros déchets

Souffler (uniquement avec le jeu de

montage Soufflante à feuilles mor-

tes)

Nettoyer le filtre de poussière fine

(uniquement jeu de montage filtre à

poussière fine)

Enlever le sac poubelle (unique-

ment avec jeu de montage sac pou-

belle)

Retirer la poubelle.

29 FR
