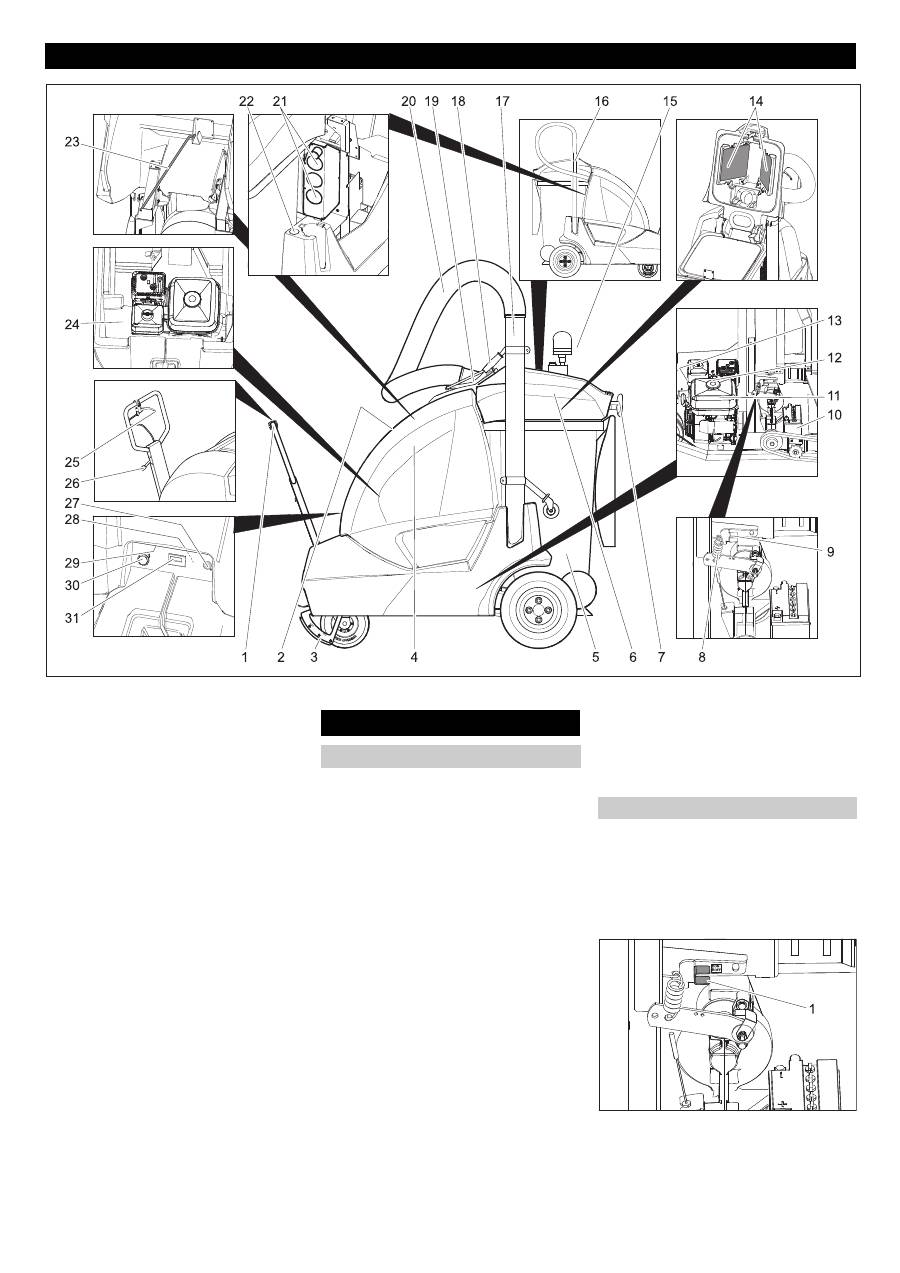

Karcher IC 15-240 W Municipal: Manövrerings- och funktionselement Före ibruktagande

-

3

1 Drag

2 Förvaringsfack

3 Kantstens-överkörningshjälp (alternativ)*

4 Motorhuv

5 Smutsbehållare

6 Sughuvud

7 Handtag filterrengöring (tillval, tillbehörssats

findamm-filter) *

8 Bromsfjäder

9 Frilägesspak

10 Batteri

11 Drivmedeltank

12 Tanklock

13 Bensinkran

14 Grovfilter (tillval, tillbehörssats findamm-fil-

ter) *

15 Positionsljus (tillval) *

16 Blåsrör (tillval, tillbehörssats lövblås)

17 Sugrör

18 Handtag

19 Grovsmutslucka

20 Sugslang

21 Ventilationsöppningar för sugdrift

22 Verktygshållare (för borstar, skyfflar...)

23 Stöd för huven

24 Förvaringsfack för 5-liters reservdunk

(lxbxh: 165x147x247 mm)

25 Spärr/Broms

26 Gasspak

27 Tändningslås

28 Säkring elstart, 15 A (på baksidan)

29 Handtag aggregathuv

30 Choke

31 Räkneverk för driftstimmar

* Ingår i leveransen av 1.183-904.0



Fara

Risk för person och egendomsskada! An-

vänd inte en gaffeltruck för att lasta av ma-

skinen.

Lasta av på följande sätt:



Klipp av förpackningsbandet av plast

och ta bort folien.



Ta bort spännbanden från anslags-

punkterna.



Tag bort fixeringen av framhjulet.



Ställ in frilägesspaken på förflyttning av

aggregatet utan egendrift (se nedan).



Kör maskinen framåt när den ska ner

från pallen.



Sväng sughuvudet uppåt.



Stäng locket på avfallsbehållaren.



Drag ut avfallsbehållaren bakåt ur ma-

skinen.



Fyll på batterisyra i batteriet (se kapitel

Underhåll och skötsel).



Anslut svart jordkabel till batteriet och

drag fast klämskruv.



Skjut in avfallsbehållaren i maskinen.



Öppna locket på avfallsbehållaren.



Sväng ner sughuvudet.



Ställ in frilägesspaken på förflyttning av

aggregatet med egendrift (se nedan).

Maskinen kan förflyttas på 2 sätt:

(1) Skjut maskinen (se Förflytta sopmaski-

nen utan egendrift).

(2) Kör maskinen (se Förflytta sopmaski-

nen med egendrift).



Fara

Risk för skada! Innan frihjulet läggs i ska

maskinen säkras så att den inte kan rulla

iväg.



Öppna maskinhuven och säkra med

stödanordningen.

1 Frilägesspak



Tryck den röda frilägesspaken neråt,

skjut den åt vänster och haka fast.

Körning är nu inte möjlig.



Stäng maskinhuven.

Maskinen kan skjutas.

Manövrerings- och funktionselement Före ibruktagande

Lasta av

Förflytta sopmaskinen utan egendrift

103 SV
