Karcher IC 15-240 W Municipal: Afbrydning/nedlæggelse

     -

6

symboler). Maskinen må kun køres på

stigninger op til 18% til på- og aflæsning.



Risiko

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved opbevaring.

Hvis maskinen ikke skal bruges i en længe-

re periode, skal nedenstående punkter

overholdes:



Stil fejemaskinen på et plant underlag.



Lås stopbremsen ved at give slip for

vognstangen.



Fyld brændstoftanken op og luk brænd-

stofhanen.



Skift motorolie.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Skru tændrøret ud og fyld ca. 3 cm³ olie i

tændrørshullet. Tørn motoren uden tænd-

rør flere gange. Skru tændrøret i igen.



Rengør maskinen indvendigt og udvendigt.



Stil maskinen et beskyttet og tørt sted.



Afbryd batteriet.



Lad batteriet op ca. hver 2. måned.



Åbn skærmen og sikr den med skærm-

støtten.

1 Brændstofhane



Skub armen hen til "OFF".



Inden maskinen renses eller vedlige-

holdes, udskiftning af komponenter el-

ler omstilling til en anden funktion, skal

maskinen slukkes, startnøglen trækkes

ud og batteriet udkobles.



Ved arbejder på el-anlægget skal batte-

riet udkobles.

– Istandsættelser må kun gennemføres

af den godkendte kundeservice eller

fagkyndige personer, som er fortroligt

mit alle gældende sikkerhedsbestem-

melser.

– Stedforandrede maskiner der bruges til

erhverv skal kontrolleres me hensyn til

sikkerhed ifølge VDE 0701.

Forsigtig

Risiko for beskadigelse! Maskinen må ikke

rengøres med en vandslange eller høj-

tryksvandstråle (risiko for kortslutning eller

andre skader).



Risiko

Fysisk Risiko! Bær støvmaske og beskyt-

telsesbriller.



Åbn skærmen og sikr den med skærm-

støtten.



Tør maskinen af med en klud.



Blæs maskinen ren med trykluft.



Luk skærmen.



Rengør maskinen udvendigt med en

fugtig klud vædet i mild vaskelud.

Bemærk:

 Brug ingen aggressive rengø-

ringsmidler.

Bemærk:

 Driftstimetælleren angiver tidspunk-

terne for vedligeholdelsesintervallerne.

Daglig vedligeholdelse:



Kontroller motoroliestanden.



Kontroller oliestanden i transmissionen.



Kontroller dæktrykket.



Kontroller alle betjeningselementers

funktion.



Rens tætningen på sugehovedet og

rens lemmen til groft affald.

Ugentlig vedligeholdelse:



Kontroller brændstofslangerne med

hensyn til tæthed.



Kontroller luftfilteret.



Kontroller, om de bevægelige dele går let.

Vedligeholdelse for hver 100 driftstimer:



Kontroller brændstofslangerne med

hensyn til tæthed.



Skift motorolie (første gang efter 20

driftstimer).



Kontroller tændrøret.



Kontroller batterisyrestanden.



Kontroller bremsfjederens tilstand og

position.



Kontroller drivremmenes spænding, sli-

tage og funktion (kilerem og rundrem).



Kontroller kædespændingen fra driv-

kæderne.

Bemærk:

 Beskrivelse, se kapitlet Vedlige-

holdelsesarbejder.

Bemærk:

Alle service- og vedligeholdel-

sesarbejder, der skal udføres af kunden,

skal udføres af uddannet fagpersonale.

Kontakt Kärcher-forhandleren, såfremt der

er behov herfor.

Service efter 20 driftstimer:



Udfør første inspektion.

Service for hver 100 driftstimer

Service for hver 200 driftstimer

Service for hver 300 driftstimer

Bemærk:

 For at opretholde muligheden for

at stille krav til garantien skal alle service-

og vedligeholdelsesarbejder i garantiperio-

den udføres af en autoriseret Kärcher-kun-

deservice iht. serviceheftet.

Klargøring:



Stil fejemaskinen på et plant underlag.



Lås stopbremsen ved at give slip for

vognstangen.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Risiko

Risiko for tilskadekomst på grund af moto-

rens efterløb! Vent 5 sekunder efter at der

er slukket for motoren. Det er meget vigtigt

at holde afstand til arbejdsområdet i de 5

sekunder.

– Lad maskinen køle tilstrækkelig af, in-

den vedligeholdelses- og reparations-

arbejderne påbegyndes.

– Rør ikke ved varme dele, som f.eks.

drivmotor og udstødning.

Overhold altid nedenstående advarsels-

henvisninger ved håndtering af batterier:



Risiko

Eksplosionsrisiko! Læg ikke værktøj eller

lignende på batteriet, dvs. på endepoler og

cellebroer.



Risiko

Fysisk Risiko! Sår må aldrig komme i berø-

ring med bly. Vask altid hænder efter arbej-

de med batterierne.

Opbevaring

Afbrydning/nedlæggelse

Luk brændstofhanen

Pleje og vedligeholdelse

Generelle henisninger

Rensning

Indvendig rengøring af maskinen

Rengøring a maskinens udvendige side.

Vedligeholdelsesintervaller

Vedligeholdelse udført af kunden

Vedligeholdelse udført af kundeservice

Vedligeholdelsesarbejder

Generelle sikkerhedsanvisninger

Motorolie, fyringsolie, diesel og

benzin må ikke nå ind i miljøet. Be-

skyt jorden og sørg for en miljørig-

tigt bortskaffe af affaldsolie.

Sikkerhedsanvisninger vedrørende bat-

terierne

Følg anvisningerne på batterierne,

i brugsanvisningen og i køretøjets

driftsvejledning

Brug øjenværn

Hold børn væk fra syre og batterier

Eksplosionsfare

Gnister, åben ild og rygning for-

budt

Ætsningsfare

Førstehjælp

Advarselsnotat

Bortskaffelse

Smid ikke batterier i affaldstønden

85 DA



-

7 

Risiko

Eksplosionsfare. Sørg for god ventilation.

Risiko for tilskadekomst, eksplosionsfare.

Tag højde for sikkerhedsanvisningerne til

håndtering med batterier i den vedlagte

brugervejledning.

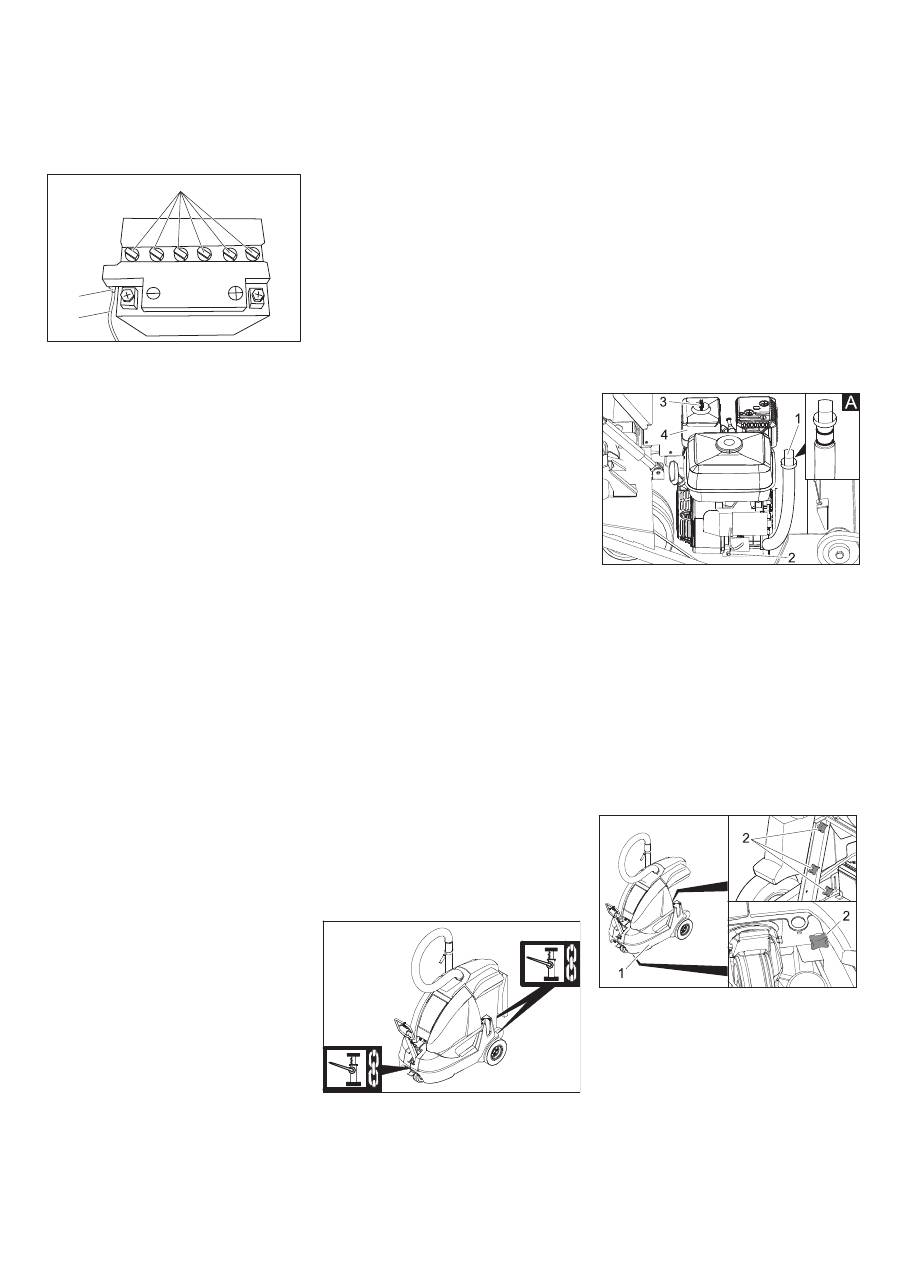

1 Dæksel til celle

2 Slangenippel

3 Batteri overløbsslange



Åbn skærmen og sikr den med skærm-

støtten.



Træk batteri overløbsslange af.



Drej sugehovedet opad.



Luk dækslet til snavsbeholderen.



Træk snavsbeholderen tilbage ud af

maskinen.



Løsn batteriets holderem.



Fjern batteriet fra batteriholderen.



Skru dækslerne til cellerne ud.



Påfyld batteriet med den vedlagte syre

til mærkningen "UPPER LEVEL".



Skru dækslerne på cellerne igen.



Drej sugehovedet opad.



Luk dækslet til snavsbeholderen.



Træk snavsbeholderen tilbage ud af

maskinen.



Sæt batteriet i batteriholderen.



Læg fastspændingsremmen omkring

batteriet og spænd den.



Åbn skærmen og sikr den med skærm-

støtten.



Slut polklemmen (rød ledning) til

pluspol (+).



Slut polklemmen til minuspol (-).

Bemærk:

 Kontroller, at batteripolerne og

polklemmerne er tilstrækkelig beskyttet

med polbeskyttelsesfedt.



Risiko

Fysisk Risiko! Overhold sikkerhedsbe-

stemmelserne ved omgang med batteriet.

Overhold opladerproducentens brugsvej-

ledning.



Afbryd batteriet.



Slut ladeaggregatets pluspol-ledning til

batteriets pluspoltilslutning.



Slut ladeaggregatets minuspol-ledning

til batteriets minuspol-tilslutning.



Sæt netstikket i og tænd for ladeaggre-

gatet.



Oplad batteriet med mindst mulig lade-

strøm.



Åbn skærmen og sikr den med skærm-

støtten.



Afbryd polklemmen fra minuspol (-).



Afbryd polklemmen fra minuspol (+).



Drej sugehovedet opad.



Luk dækslet til snavsbeholderen.



Træk snavsbeholderen tilbage ud af

maskinen.



Løsn batteriets holderem.



Fjern batteriet fra batteriholderen.



Gamle batterier skal bortskaffes ifølge

de gældende bestemmelser.

Forsigtig

Ved syrefyldte batterier skal væskestanden

kontrolleres jævnligt.



Skru dækslet af alle celler.



Hvis væskestanden er for lav, skal cel-

lerne fyldes op til mærket med destille-

ret vand.



Oplad batteriet.



Skru dækslerne på cellerne igen.



Risiko

Fysisk Risiko!



Stil fejemaskinen på et plant underlag.



Lås stopbremsen ved at give slip for

vognstangen.



Træk tændingsnøglen ud.



Ved reparationsarbejder i trafikerede

områder på offentlige veje bør der bæ-

res advarselsbeklædning.



Kontroller om underlaget er stabilt.

Sørg for at sikre maskinen med kiler, så

den ikke kan rulle væk.

Kontrol af dækkene



Kontroller, om der sidder genstande

fast i dækkene.



Fjern genstandene.



Brug et egnet, gængs middel til dækre-

paration.

Bemærk:

Overhold den pågældende pro-

ducents anbefalinger. Kørslen kan fortsæt-

te i det omfang, dette er angivet af

produktproducenten. Skift dæk resp. hjul

så hurtigt som muligt.



Løsn hjulmøtrikkerne.



Sæt donkraften ind det dertil beregnede

sted ved det defekte for- eller baghjul.



Løft maskinen med donkraften.

Bemærk:

 Brug en egnet, gængs donkraft.



Fjern hjulmøtrikkerne, skru akslen ud

ved forhjulet.



Tag hjulet af.



Sæt reservehjulet på.



Skru hjulmøtrikkerne i.



Sænk maskinen ned med donkraften.



Spænd hjulmøtrikkerne.

Forsigtig

Motoren er udstyret med en oliemangelaf-

bryder. Hvis påfyldningsniveauet er for lavt,

slukker motoren, og den kan først startes

igen, når der er fyldt motorolie på.



Risiko

Forbrændingsfare!



Lad motoren køle af.



Kontroller først motoroliestanden tid-

ligst 5 minutter efter, at der er slukket

for motoren.



Åbn skærmen og sikr den med skærm-

støtten.

1 Oliemålepind

2 Olie-bortledningsskrue

3 Vingemøtrik

4 Luftfilter



Træk oliepinden ud.



Rens oliemålepinden med en klud og

skub den så langt ind, indtil målepin-

dens ovedstykke ligger på påfyldnings-

studsen (se figur A).



Træk oliepinden ud.



Kontroller motoroliestanden.



Fyld forsigtigt olie på, såfremt det er

nødvendigt.

Olietype: se de tekniske data

1 Sidekomponent, venstre

2 Fastspændingsskrue, sidekomponent



Åbn skærmen og sikr den med skærm-

støtten.



Skru alle 4 fastspændingsskruer fra

den venstre sidekomponent ud.



Fjern sidekomponenten.



Træk oliepinden ud.



Opsamlingsbeholder til spildolie skal

være klar til brug.



Udtømningsproppen drejes ud og spild-

olie samles op.



Skru olieaftapningsskruen i.



Påfyld motorolie.

Påfylde batterisyre i batteriet

Montering og tilslutning af batteriet

Opladning af batteriet

1

2

3

Afmontere batteriet

Kontrol og korrektion af væskestanden i

batteriet

Udskiftning af hjul

Kontrol af motoroliestanden og påfyld-

ning af olie

Udskiftning af motorolie

86 DA

     -

8

Olietype: se de tekniske data



Luk oliepåfyldningsåbningen.



Vent i mindst 5 minutter.



Kontroller motoroliestanden.



Sæt sidekomponenten på igen.



Åbn skærmen og sikr den med skærm-

støtten.



Skru fløjmøtrikken ud.



Tag filterindsatsen ud. Kontroller og

rens den.



Sæt den rensede eller en ny filterind-

sats ind i indsugningsbeholderen.



Skru fløjmøtrikken fast.



Åbn skærmen og sikr den med skærm-

støtten.

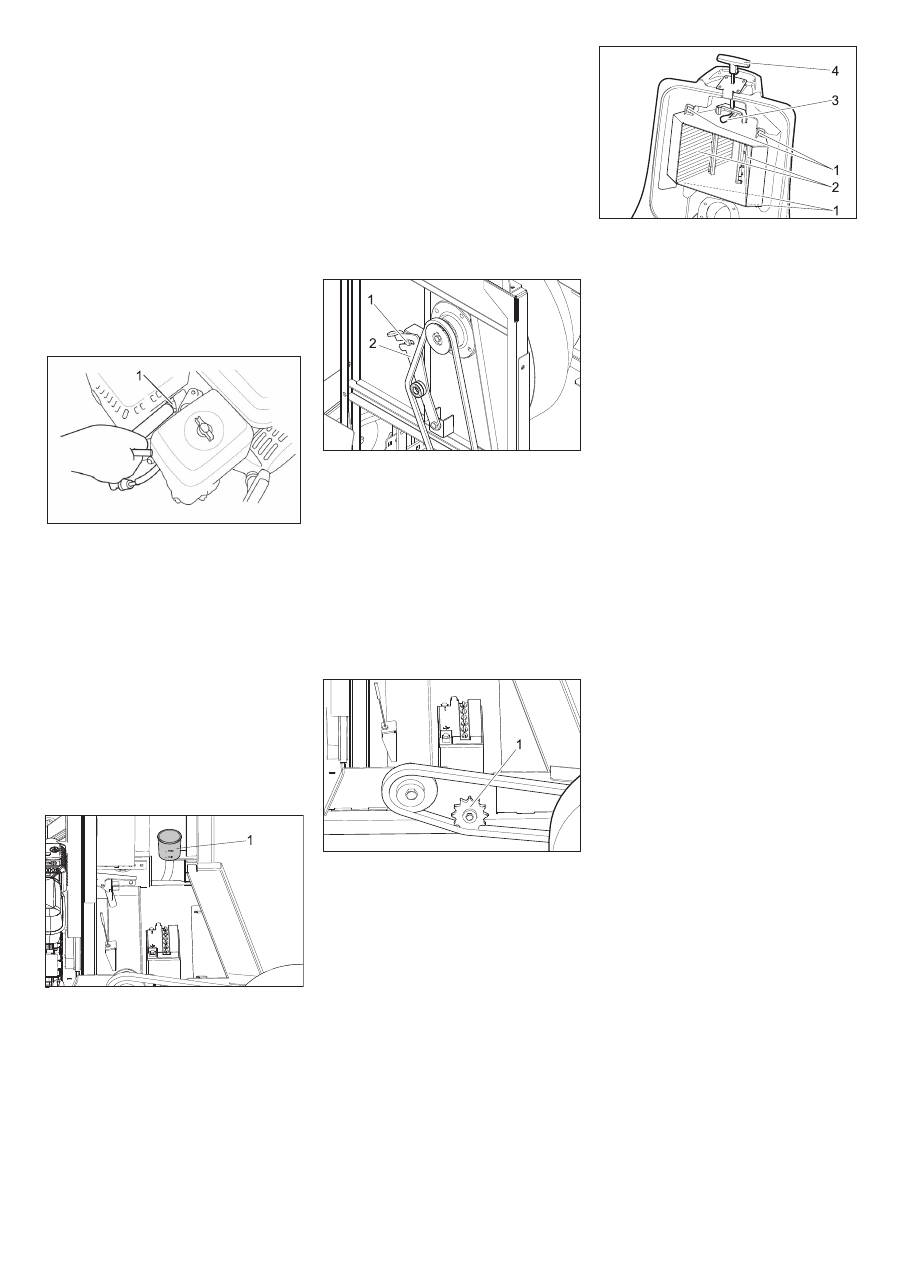

1 Tændrør



Træk tændrørshætten af.



Skru tændrøret ud og rens det.



Skru det rengjorte eller et nyt tændrør i.



Sæt tændrørshætten på.



(1) Kontrol af påfyldningsniveauet



Åbn skærmen og sikr den med skærm-

støtten.



Kontroller påfyldningsniveauet i udlig-

ningsbeholderen.

Bemærk:

 Oliestanden skal ligge mellem

“MAX“-mærket og en afstand på 2 cm over

bunden.

1 Udligningsbeholder

Forsigtig

Denne kontrol må kun udføres ved varm motor.



(2) Korrektion af påfyldningsniveauet



Åbn skærmen og sikr den med skærm-

støtten.



Tag dækslet af beholderen.



Fyld forsigtigt olie på, såfremt det er

nødvendigt.



Luk beholderen.

Olietype: se de tekniske data



Risiko

Motoren har et efterløb på ca. 3 - 4 sekun-

der, efter at der er slukket for den. Det er

meget vigtigt at holde afstand til arbejds-

området i den tid.



Drej tændingsnøglen om på "0" og træk

nøglen ud.



Åbn skærmen og sikr den med skærm-

støtten.



Fjern beskyttelsesskærmen.



Kontroller drivrem (kilerem) med hensyn til

spænding, slitage og beskadigelse.

1 Skrue

2 Remstrammer



Løsn skruen efter behov, indstil rem-

strammeren og stram skruen igen.



Monter beskyttelseskærmen.



Åbn skærmen og sikr den med skærm-

støtten.



Kontroller kædespændingen, kæden

må udstyres ca. 3...5 mm.



Stram kæden hvis der er et større spil-

lerum:

1 Stramdrev



Løsn fastspændingsskruen på stram-

drevets bagside.



Tryk stramdrevet ned og skru den der-

ved fast.



Kontroller kædespændingen igen.

Bemærk:

Ved maskine 1.183-904.0 er fint-

støvfilteret med i leveringen.



Drej sugehovedet opad.

1 Skrue

2 Fladt foldefilter

3 Fjederstik

4 Greb filterrensning



Træk fjederstikket ud.



Træk filterrensningens greb ud.



Skru 4 skruer ud og fjern holderen.



Fjern begge flade foldefilter og erstat

dem med nye flade foldefilter.



Sæt holderen på og skru den fast.



Sæt filterrensningens greb ind igen.



Sæt fjederstikket i.

Kontrol og udskiftning af luftfilteret

Rengør eller udskift tændrør

Kontrol og korrektion af hydraulikolie-

standen og udskiftning af olie - trans-

missionskredsløbet

Kontrol af drivremmen

Kontroller kædespændingen

Udskift fintstøvfilteret (alternativ)

87 DA
