Karcher IC 15-240 W Municipal: Stillegging

     -

6



Parkeerrem vergrendelen door het los-

laten van de dissel.



Contactsleutel op '0' draaien en sleutel

uittrekken.



Gevaar

Gevaar voor letsels en beschadigingen!

Houd bij het transport rekening met het ge-

wicht van het apparaat.



Gevaar

Over het algemeen moet bij het verladen

van het apparaat de vrijloophefboom in de

bovenste opening vastgezet zijn. Pas dan

is de rijaandrijving bedrijfsklaar. Het appa-

raat moet bij hellingen of dalingen altijd met

zelfaandrijving worden bewogen.



Parkeerrem vergrendelen door het los-

laten van de dissel.



Contactsleutel op '0' draaien en sleutel

uittrekken.



Tank legen. Brandstof door geschikte

pomp wegpompen.



Apparaat aan de wielen met spieën

vastzetten.



Apparaat met spankabels of koorden

vastzetten.



Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

kantelen.

Instructie:

Markeringen voor bevestigings-

punten op het basisframe in de gaten hou-

den (kettingsymbolen). Het apparaat mag

voor het laden of lossen alleen op hellingen

tot max. 18 % gebruikt worden.



Gevaar

Gevaar voor letsel en beschadiging! Het

gewicht van het apparaat bij opbergen in

acht nemen.

Als het apparaat voor langere tijd niet gebruikt

wordt, let dan op de volgende punten:



Apparaat op een egaal oppervlak neer-

zetten.



Parkeerrem vergrendelen door het los-

laten van de dissel.



Brandstoftank voltanken en brandstof-

kraan sluiten.



Motorolie verversen.



Contactsleutel op '0' draaien en sleutel

uittrekken.



Bougie uitschroeven en ca. 3 cm³ olie in

de bougieopening doen. De motor zon-

der bougie meerdere malen laten

draaien. Bougie terugschroeven.



Apparaat aan de binnen- en buitenkant

reinigen.



Apparaat op een beschutte en droge

plaats neerzetten.



Accu afklemmen.



Accu elke 2 maanden opladen.



Kap van het apparaat openen en met

de kapsteun vastzetten.

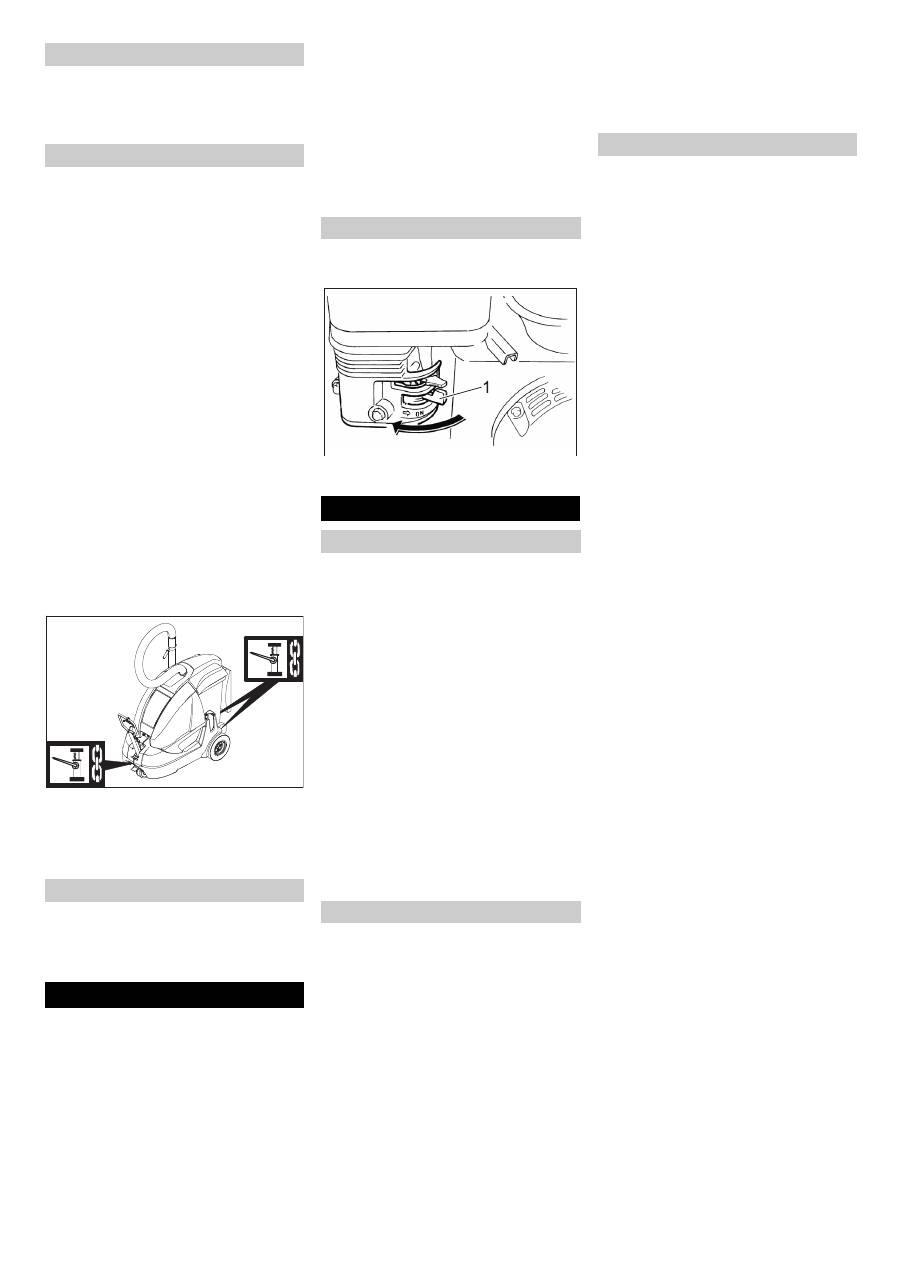

1 Brandstofkraan



Hefboom in de richting 'OFF' schuiven.



Voor reinigings- en onderhoudswerk-

zaamheden van het apparaat, het ver-

vangen van onderdelen of het

ombouwen voor een andere functie

dient het apparaat te worden uitgescha-

keld, de contactsleutel te worden ver-

wijderd en de batterij te worden

afgeklemd.



Bij werkzaamheden aan de elektrische

installatie moet de batterij afgeklemd

worden.

– Reparaties mogen uitsluitend door

goedgekeurde klantenservicewerk-

plaatsen of door vaklui voor dit gebied

worden uitgevoerd die met de betref-

fende veiligheidsvoorschriften ver-

trouwd zijn.

– Mobiel commercieel geëxploiteerde ap-

paratuur dient volgens VDE 0701 op

veiligheid te worden gecontroleerd.

Voorzichtig

Beschadigingsgevaar! De reiniging van het

apparaat mag niet met een waterslang of

hogedrukstraal gebeuren (gevaar van kort-

sluiting of andere schade).



Gevaar

Verwondingsgevaar! Stofmasker en veilig-

heidsbril dragen.



Kap van het apparaat openen en met

de kapsteun vastzetten.



Apparaat met een doek reinigen.



Apparaat met perslucht uitblazen.



Apparaatkap sluiten.



Apparaat met een vochtige, in een mild

zeepsopje gedrenkte doek reinigen.

Instructie:

 Geen agressieve reinigings-

middelen gebruiken.

Instructie:

 De bedrijfsurenteller geeft het

tijdstip van de onderhoudsintervallen aan.

Onderhoud dagelijks:



Motoroliepeil controleren.



Oliepeil asaandrijving controleren.



Luchtdruk banden controleren.



Werking van alle bedieningsonderdelen

controleren.



Afdichting aan zuigkop en klep grof af-

val reinigen.

Onderhoud wekelijks:



Brandstofleiding controleren op dichtheid.



Luchtfilter controleren.



Controleren of beweeglijke onderdelen

gemakkelijk lopen.

Onderhoud alle 100 bedrijfsuren:



Brandstofleiding controleren op dichtheid.



Motorolie verversen (eerste verversing

na 20 bedrijfsuren).



Bougie controleren.



Accuzuurpeil controleren.



Toestand en correcte aanbrenging van

de remveren controleren.



Spanning, slijtage en werking van de

aandrijfriemen (V-snaar en rondpro-

fielsnaar) controleren.



Kettingspanning van de aandrijfkettin-

gen controleren.

Instructie:

 Beschrijving zie hoofdstuk On-

derhoudswerkzaamheden.

Instructie:

Alle service- en onder-

houdswerken bij onderhoud door de klant,

dienen door een gekwalificeerde vakman

uitgevoerd te worden. Indien nodig kan al-

tijd een Kärcher-specialist geraadpleegd

worden.

Onderhoud na 20 bedrijfsuren:



Eerste inspectie uitvoeren.

Onderhoud alle 100 bedrijfsuren

Onderhoud alle 200 bedrijfsuren

Onderhoud alle 300 bedrijfsuren

Instructie:

 Om aanspraken op garantie te

behouden, moeten tijdens de garantietijd

alle service- en onderhoudswerken door de

geautoriseerde Kärcher-klantendienst

overeenkomstig het onderhoudsboekje ge-

daan worden.

Apparaat uitschakelen

Transport

Opslag

Stillegging

Brandstofkraan sluiten

Onderhoud

 Algemene aanwijzingen

Reiniging

Reiniging binnenkant apparaat

Reiniging buitenkant apparaat

Onderhoudsintervallen

Onderhoud door de klant

Onderhoud door de klantenservice

52 NL



-

7

Voorbereiding:



Apparaat op een egaal oppervlak neer-

zetten.



Parkeerrem vergrendelen door het los-

laten van de dissel.



Contactsleutel op '0' draaien en sleutel

uittrekken.



Gevaar

Verwondingsgevaar door nalopende mo-

tor! Na het uitzetten van de motor 5 secon-

den wachten. In deze tijd absoluut uit de

buurt blijven van het werkbereik.

– Voor alle onderhouds- en reparatie-

werkzaamheden apparaat voldoende

laten afkoelen.

– Warme onderdelen, zoals aandrijfmotor

en uitlaat niet aanraken.

Let bij de omgang met accu's absoluut op

de volgende waarschuwingstip:



Gevaar

Ontploffingsgevaar! Geen werktuigen of

dergelijk materiaal op de accu, d.w.z. op

eindpool en batterijcelverbinder leggen.



Gevaar

Verwondingsgevaar! Wonden nooit met

lood in contact brengen. Na het werken aan

accu's altijd de handen schoonmaken.



Gevaar

Explosiegevaar. Voor een goede ventilatie

zorgen.

Verwondingsgevaar, explosiegevaar. Vei-

ligheidsinstructies betreffende de omgang

met batterijen in de afzonderlijke gebruiks-

aanwijzing van het toestel in acht nemen.

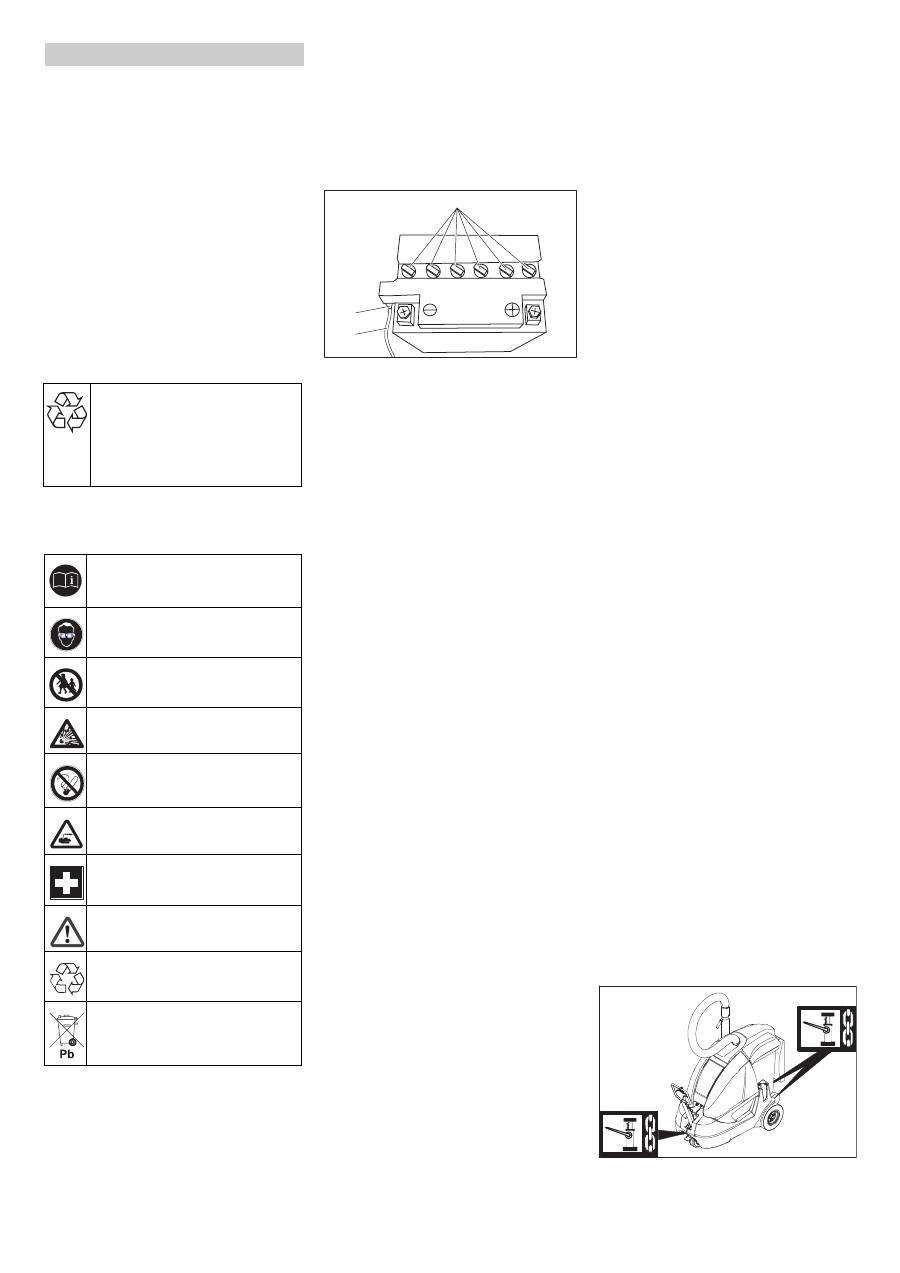

1 Celsluiting

2 Slangnippel

3 Overloopslang van accu



Kap van het apparaat openen en met

de kapsteun vastzetten.



Overloopslang van accu aftrekken.



Zuigkop naar boven zwenken.



Deksel van het afvalreservoir sluiten.



Afvalreservoir naar achteren uit het ap-

paraat trekken.



Borgriem van de batterij losmaken.



Batterij uit de batterijhouder nemen.



Celsluitingen losdraaien.



Cellen tot de markering "UPPER LE-

VEL" vullen met het bijgevoegde zuur.



Celsluitingen vastschroeven.



Zuigkop naar boven zwenken.



Deksel van het afvalreservoir sluiten.



Afvalreservoir naar achteren uit het ap-

paraat trekken.



Accu in de accuklemmen plaatsen.



Borgriem rond de batterij leggen en

aanspannen.



Kap van het apparaat openen en met

de kapsteun vastzetten.



Poolklem (rode kabel) op de pluspool

(+) aansluiten.



Poolklem op minpool (-) aansluiten.

Instructie:

 Controleren of de batterijpolen

en poolklemmen voldoende door poolbe-

schermingsvet beschermd worden.



Gevaar

Verwondingsgevaar! Veiligheidsvoorschrif-

ten bij het omgaan met accu's in acht ne-

men. Gebruiksaanwijzing van de fabrikant

van het laadtoestel in acht nemen.



Accu afklemmen.



Pluspool-leiding van het laadtoestel

met de pluspoolaansluiting van de accu

verbinden.



Minpool-leiding van het laadtoestel met

de minpoolaansluiting van de accu ver-

binden.



Stekker in het stopcontact steken en

laadtoestel inschakelen.



Accu met de kleinst mogelijke laad-

stroom laden.



Kap van het apparaat openen en met

de kapsteun vastzetten.



Poolklem op minpool (-) afklemmen.



Poolklem op pluspool (+) afklemmen.



Zuigkop naar boven zwenken.



Deksel van het afvalreservoir sluiten.



Afvalreservoir naar achteren uit het ap-

paraat trekken.



Borgriem van de batterij losmaken.



Batterij uit de batterijhouder nemen.



Verbruikte batterij conform de geldende

bepaleingen verwijderen.

Voorzichtig

Bij met zuur gevulde accu's regelmatig het

vloeistofpeil controleren.



Alle celsluitingen uitdraaien.



Bij te lage vloeistofstand cellen met ge-

destilleerd water tot aan de markering

bijvullen.



Accu laden.



Celsluitingen inschroeven.



Gevaar

Verwondingsgevaar!



Apparaat op een egaal oppervlak neer-

zetten.



Parkeerrem vergrendelen door het los-

laten van de dissel.



Contactsleutel uitnemen.



Bij reparatiewerkzaamheden op publie-

ke wegen in het gevarenbereik van

doorstromend verkeer waarschuwings-

kleding dragen.



Ondergrond controleren op stabiliteit.

Apparaat nog extra vastzetten met een

blok achter de wielen; dit om wegrollen

te vermijden.

Banden controleren



Bandenloopvlak controleren op voor-

werpen die in het profiel terechtgeko-

men zijn.



Voorwerpen verwijderen.



Geschikt, in de handel gebruikelijk ban-

denreparatiemiddel gebruiken.

Instructie:

De aanbevelingen van de des-

betreffende fabrikant opvolgen. Verderrij-

den is met inachtneming van de opgaven

van de fabrikant van het product mogelijk.

Vervanging van band of wiel zo spoedig

mogelijk laten uitvoeren.



Wielmoeren losdraaien.



Krik op het betreffende opnamepunt

van de voor- resp. achteras plaatsen.



Apparaat met de krik opheffen.

Onderhoudswerkzaamheden

Algemene veiligheidsinstructies

Motorolie, stookolie, diesel en

benzine niet in het milieu terecht

laten komen. Gelieve bodem te

beschermen en oude olie op een

milieuvriendelijke manier tot afval

verwerken.

Veiligheidsvoorschriften accu's

Aanwijzingen op de accu, in de ge-

bruiksaanwijzing en in de voertuig-

gebruiksaanwijzing naleven

Oogbescherming dragen

Kinderen uit de buurt houden van

zuren en accu's

Ontploffingsgevaar

Vuur, vonken, open licht en roken

verboden

Pas op voor bijtende vloeistoffen

Eerste hulp

Waarschuwingstekst

Afvalverwerking

Accu niet in vuilnisbak gooien

Accuzuur in accu doen

Accu in apparaat plaatsen en aansluiten

Accu laden

1

2

3

Batterij demonteren

Vloeistofpeil van de accu controleren en

bijstellen

Band verwisselen

53 NL

     -

8

Instructie:

 Geschikte in de handel verkrijg-

bare krik gebruiken.



Wielmoeren verwijderen, bij het voorste

wiel de as losschroeven.



Wiel wegnemen.



Reservewiel plaatsen.



Wielmoeren opschroeven.



Apparaat met de krik laten zakken.



Wielmoeren aandraaien.

Voorzichtig

De motor beschikt over een olietekortscha-

kelaar. Bij een ontoereikend peil schakelt

de motor zich uit en kan deze pas weer na

het bijvullen van de motorolie opnieuw ge-

start worden.



Gevaar

Verbrandingsgevaar!



Motor laten afkoelen.



Controle van het motoroliepeil op zijn

vroegst 5 minuten na het uitzetten van

de motor uitvoeren.



Kap van het apparaat openen en met

de kapsteun vastzetten.

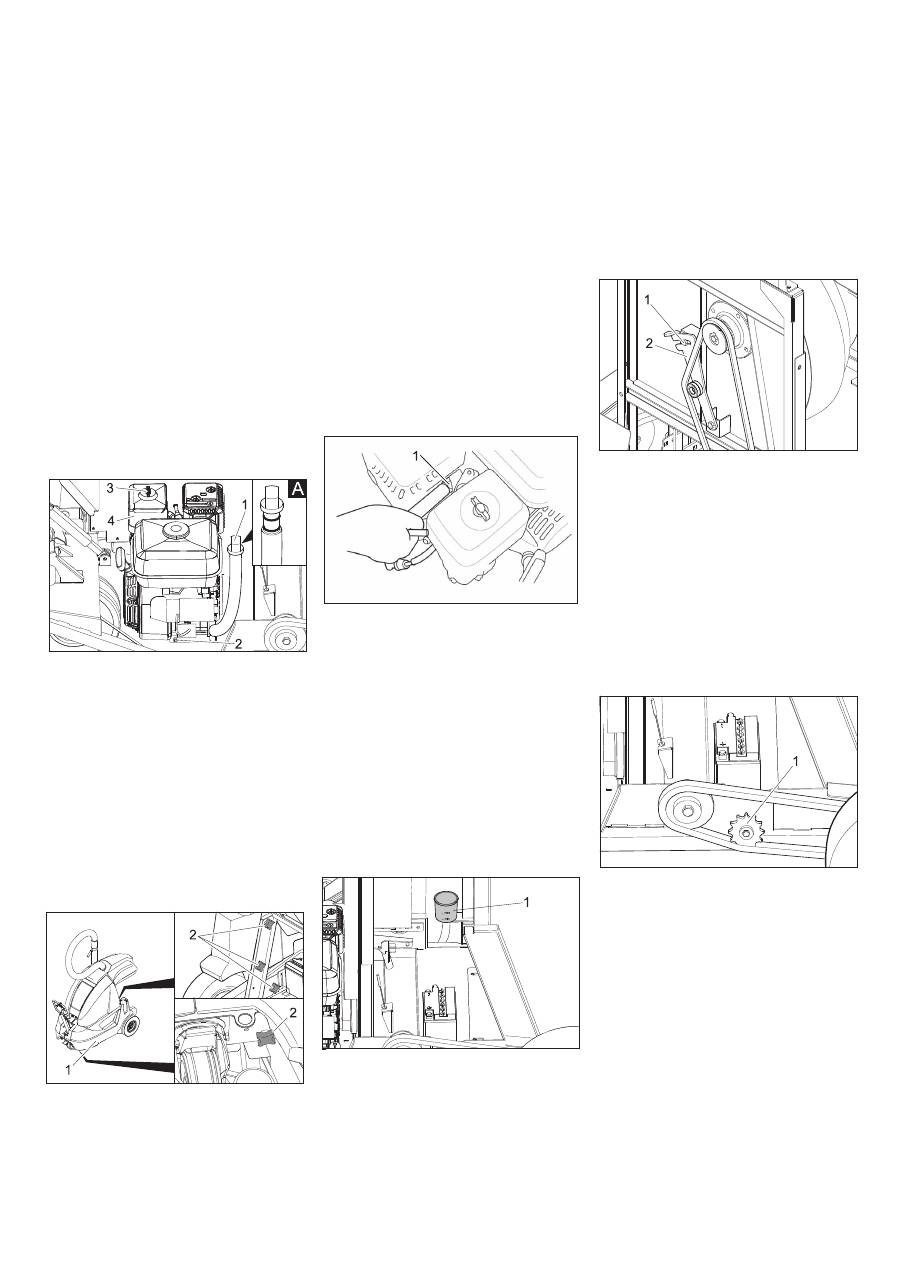

1 Oliepeilstok

2 Olieaflaatschroef

3 Vleugelmoer

4 Luchtfilter



Oliepeilstok uittrekken.



Oliepeilstok afvegen en zo ver inschui-

ven tot het kopgedeelte van de oliepeil-

stok op de olieinvuldop ligt (zie

afbeelding A).



Oliepeilstok uittrekken.



Motoroliepeil controleren.



Indien nodig olie navullen.

Oliesoort: zie Technische gegevens

1 Zijdeel links

2 Bevestigingsschroef zijdeel



Kap van het apparaat openen en met

de kapsteun vastzetten.



Alle 4 bevestigingsschroeven van het

linker zijdeel losschroeven.



Zijdeel erafnemen.



Oliepeilstok uittrekken.



Opvangbak voor afgewerkte olie klaar-

zetten.



Olie-uitloopschroef uitdraaien en afge-

werkte olie opvangen.



Olieaftapschroef inschroeven.



Motorolie erin doen.

Oliesoort: zie Technische gegevens



Olievulopening afsluiten.



Minstens 5 minuten wachten.



Motoroliepeil controleren.



Zijdeel weer aanbrengen.



Kap van het apparaat openen en met

de kapsteun vastzetten.



Vleugelmoer uitdraaien.



Filterinzet uitnemen, controleren en rei-

nigen.



Gereinigde of nieuwe filterinzet in de

aanzuigcontainer plaatsen.



Vleugelmoer vastschroeven.



Kap van het apparaat openen en met

de kapsteun vastzetten.

1 Bougie



Bougiestekker aftrekken.



Bougie uitschroeven en reinigen.



Gereinigde of nieuwe bougie inschroeven.



Bougiestekker opsteken.



(1) Vulpeil controleren



Kap van het apparaat openen en met

de kapsteun vastzetten.



Controle van het vulpeil van de com-

pensatiecontainer.

Instructie:

 Het oliepeil moet tussen de

'MAX'-markering en een afstand van 2 cm

boven de bodem liggen.

1 Expansievat

Voorzichtig

Die controle mag alleen gebeuren bij een

warme motor.



(2) Vulpeil corrigeren



Kap van het apparaat openen en met

de kapsteun vastzetten.



Deksel van de container wegnemen.



Indien nodig voorzichtig olie bijvullen.



Container sluiten.

Oliesoort: zie Technische gegevens



Gevaar

De motor heeft ca. 3 - 4 seconden naloop

nodig na het uitzetten. In deze tijd absoluut

uit de buurt blijven van het aandrijfbereik.



Contactsleutel op '0' draaien en sleutel

uittrekken.



Kap van het apparaat openen en met

de kapsteun vastzetten.



Bescherming wegnemen.



Aandrijfriem (V-snaar) op spanning, slij-

tage en beschadiging controleren.

1 Schroeven

2 Riemspanner



Indien nodig schroef losdraaien, riem-

spanner opnieuw instellen en schroef

opnieuw aanspannen.



Bescherming aanbrengen.



Kap van het apparaat openen en met

de kapsteun vastzetten.



Kettingspanning controleren, de ketting

mag ongeveer 3...5 mm afwijken.



Bij een grotere speling de ketting aan-

spannen:

1 Spantandwiel



Bevestigingsschroef aan de achterkant

van het spantandwiel losmaken.



Spantandwiel naar beneden duwen en

daarbij vastschroeven.



Kettingspanning opnieuw controleren.

Instructie:

 Bij apparaat 1.183-904.0 behoort

de fijnstoffilter tot het leveringspakket.



Zuigkop naar boven zwenken.

Motoroliepeil controleren en olie bijvullen

Motorolie verversen

Luchtfilter controleren en verwisselen

Bougie reinigen of vervangen

Vulpeil hydraulische olie controleren,

corrigeren en olie verversen - circuit

asaandrijving

Aandrijfriem controleren

Kettingspanning controleren

Fijnstoffilter (optie) vervangen

54 NL
