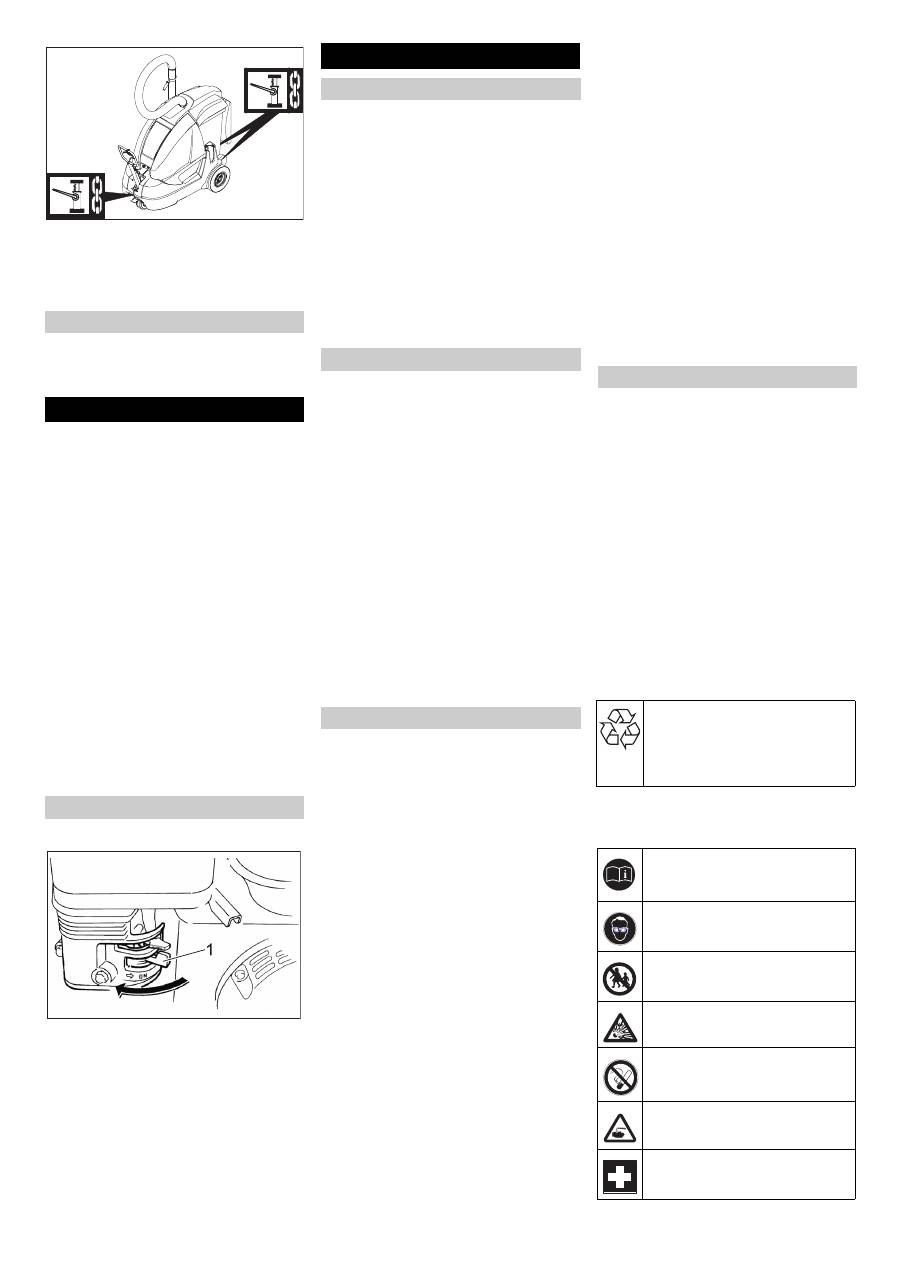

Märkus:

 Jälgige põhiraamil olevaid

kinnitusalade markeeringuid (keti

sümbolid). Masinat tohib peale- või

mahalaadimiseks kasutada ainult tõusudel

kuni maks. 18%.



Oht

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

Kui masinat pikemat aega ei kasutata,

palume järgida allpooltoodud punkte:



Pange pühkimismasin tasasele

pinnale.



Vabastage tiisel ja fikseerige

seisupidur.



Võtke kütusepaak täis ja sulgege

kütusekraan.



Vahetage mootoriõli.



Keerake süütevõti asendisse "0" ja

tõmmake võti ära.



Kruvige süüteküünal välja ja valge

süüteküünla auku ca. 3 cm³ õli.

Keerake mootor ilma süüteküünlata

mitu korda läbi. Keerake süüteküünal

sisse.



Puhastage masinat seest ja väljast.



Paigutage seade varjulisse ja kuiva

kohta.



Ühendage aku lahti.



Laadige akut umbes iga 2 kuu tagant.



Avage kapott ja toestage kapotitoega.

1 Kütusekraan



Lükake hooba suunas "OFF".



Enne masina puhastamist ja

hooldamist, osade vahetamist või

ümberseadistamist teisele funktsioonile

tuleb masin välja lülitada, süütevõti ära

võtta ja aku lahti ühendada.



Elektrisüsteemi juures töid tehes tuleb

aku lahti ühendada.

– Remonttöid tohivad teha ainult volitatud

klienditeenindused või vastava ala

spetsialistid, kes tunnevad kõiki

asjaomaseid ohutuseeskirju.

– Mobiilsed tööstuslikult kasutatavad

masinad peavad läbima ohutusalase

kontrollimise vastavalt VDE 0701-le.

Ettevaatust

Vigastusoht! Masinat ei tohi puhastada

voolikust tuleva või kõrgsurvejoaga (lühiste

või muude kahjustuste oht).



Oht

Vigastusoht! Kandke tolmukaitsemaski ja

kaitseprille.



Avage kapott ja toestage kapotitoega.



Puhastage seadet lapiga.



Puhuge seade suruõhuga läbi.



Sulgege seadme kate.



Puhastage seadet niiske,

pehmetoimelise puhastusvahendi

lahuses niisutatud lapiga.

Märkus:

 Ärge kasutage agressiivseid

puhastusvahendeid.

Märkus:

 Töötundide loendur näitab

hooldusvälpade aega.

Igapäevane hooldus:



Mootoriõli taseme kontrollimine.



Peaülekande õlitaseme kontrollimine.



Rehvirõhu kontrollimine.



Kontrollige kõigi teeninduselementide

funktsiooni.



Puhastage imipea tihend ja jämeda

prahi klapp.

Iganädalane hooldus:



Kütusevooliku tiheduse kontrollimine.



Õhufiltri kontrollimine.



Kontrollige, kas liikuvad osad käivad

kergelt.

Hooldus iga 100 töötunni järel:



Kütusevooliku tiheduse kontrollimine.



Mootoriõli vahetus (esimene vahetus

20 töötunni järel).



Süüteküünla kontrollimine.



Aku happetaseme kontrollimine.



Pidurivedru õige asendi kontrollimine.



Kontrollige ajamirihmade pinget,

kulumist ja funktsiooni (kiilrihmad ja

ümarrihmad).



Kontrollige ajamikettide pinget.

Märkus:

 Kirjeldust vt peatükist

"Hooldustööd".

Märkus:

 Kõiki kliendi poolt teostatavaid

teenindus- ja  hooldustöid peavad tegema

kvalifitseeritud spetsialistid. Vajaduse

korral võib alati kaasata Kärcheri

edasimüüja.

Hooldus 20 töötunni järel:



Esmase kontrolli läbiviimine.

Hooldus iga 100 töötunni järel:

Hooldus iga 200 töötunni järel:

Hooldus iga 300 töötunni järel:

Märkus:

 Et garantiiõigus säiliks, tuleb

garantiiajal kõik teenindus- ja hooldustööd

lasta läbi viia Kärcheri volitatud

klienditeenindusel vastavalt

hooldusvihikule.

Ettevalmistus:



Pange pühkimismasin tasasele

pinnale.



Vabastage tiisel ja fikseerige

seisupidur.



Keerake süütevõti asendisse "0" ja

tõmmake võti ära.



Oht

Mootori järeljooksust tingitud vigastusoht!

Pärast mootori seiskamist oodake 5

sekundit. Sel ajal tuleb tööalast tingimata

eemale hoida.

– Enne kõiki hooldus- ja remonttöid laske

masinal küllaldasel määral jahtuda.

– Ärge puudutage tuliseid osi nagu

ajamimootor ja heitgaasitakt.

Akusid käideldes järgige kindlasti järgmisi

hoiatusi:

Hoiulepanek

Seismapanek

Kütusekraani sulgemine

Korrashoid ja tehnohooldus

Üldmärkusi

Puhastamine

Seadme puhastamine seest

Seadme puhastamine väljast

Hooldusvälp

Kliendi poolt teostatav hooldus

Klienditeeninduse poolt teostatav

hooldus

Hooldustööd

Üldised ohutusnõuded

Palun jälgige,et mootoriõli,

kütteõli, diisel ega bensiin ei

sattuks loodusse. Palun kaitske

pinnast ja kõrvaldage kasutatud õli

keskkonnaeeskirju järgides.

Akude ohutusnõuded

Järgige akul, kasutusjuhendis ja

sõiduki kasutusjuhendis olevaid

märkusi

Kandke kaitseprille

Jälgige, et lapsed ei puutuks kokku

akude happega

Plahvatusoht

Tuli, sädemed, lahtine tuli ja

suitsetamine on keelatud

Happepõletuse oht

Esmaabi

264 ET



-

7 

Oht

Plahvatusoht! Ärge asetage akule, s.t.

klemmidele ja elementide ühendajale,

tööriistu ega muid sarnaseid esemeid.



Oht

Vigastusoht! Haavad ei tohi kunagi kokku

puutuda pliiga. Pärast aku juures töötamist

puhastage alati käsi.



Oht

Plahvatusoht. Hoolitsege hea ventilatsiooni

eest.

Vigastusoht, plahvatusoht. Järgige

seadme eraldi kasutusjuhendis olevaid

ohutusnõudeid akude käsitsemise kohta.

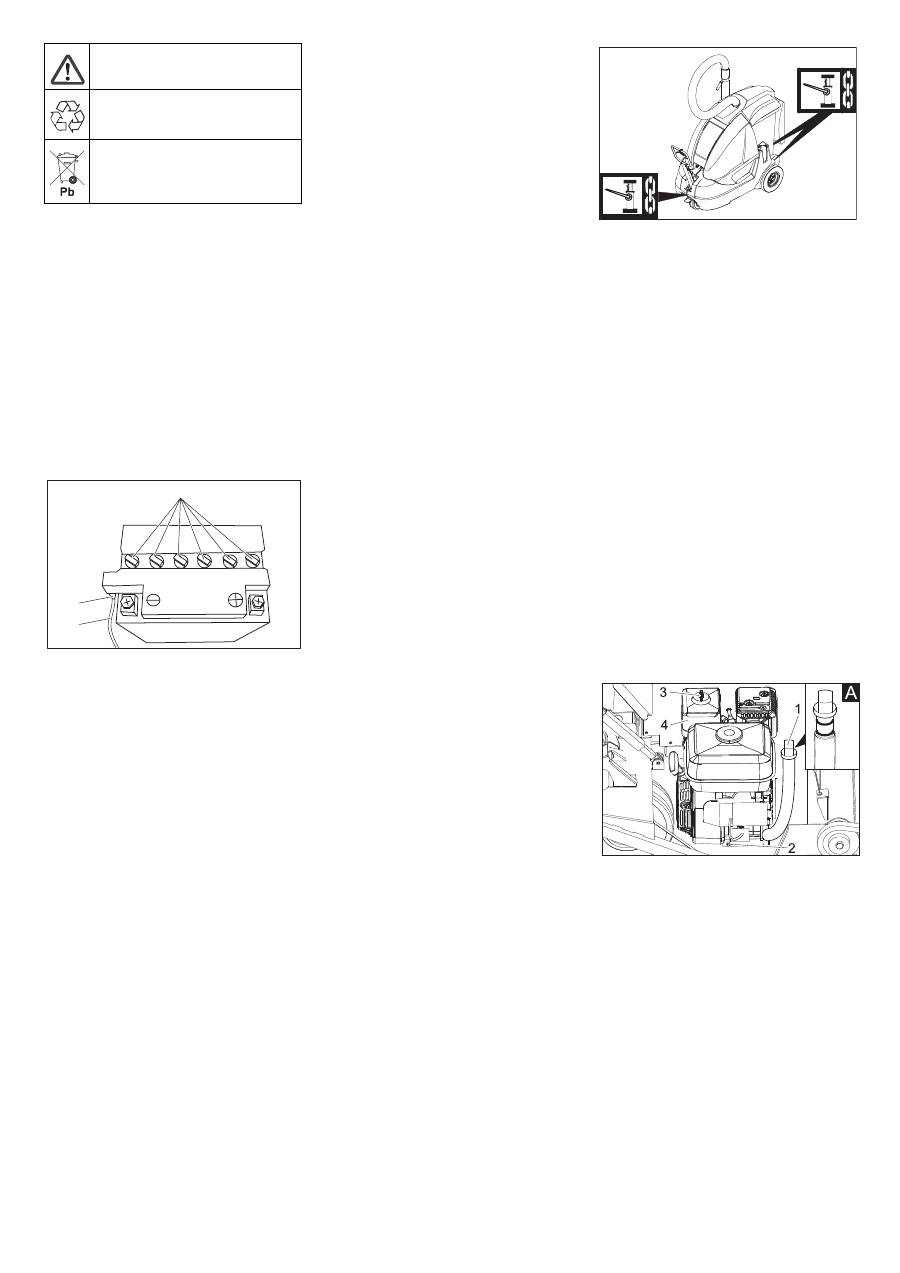

1 Akuelemendi kork

2 Voolikunippel

3 Aku ülevooluvoolik



Avage kapott ja toestage kapotitoega.



Tõmmake maha aku ülevooluvoolik.



Lükake imipea üles.



Sulgege prahimahuti kaas.



Tõmmake prahimahuti suunaga taha

masinast välja.



Vabastage aku kinnitusrihm.



Võtke aku akuhoidikust välja.



Keerake akuelementide korgid välja.



Täitke akuelemendid kuni tähiseni

„UPPER LEVEL“ juuresoleva happega.



Keerake akuelementide korgid peale

tagasi.



Lükake imipea üles.



Sulgege prahimahuti kaas.



Tõmmake prahimahuti suunaga taha

masinast välja.



Asetage aku akuhoidikusse.



Pange aku ümber hoiderihmad ja

kinnitage need.



Avage kapott ja toestage kapotitoega.



Ühendage klemm (punane kaabel)

plusspoolega (+).



Ühendage klemm miinuspoolega (-).

Märkus:

 Kontrollige, kas akupoolused ja

klemmid on klemmikaitserasvaga

küllaldaselt kaitstud.



Oht

Vigastusoht! Järgige akut käideldes

ohutusnõudeid. Järgige laadimisseadme

tootja kasutusjuhendit.



Ühendage aku lahti.



Ühendage laadimisseadme

plusskaabel aku plussklemmiga.



Ühendage laadimisseadme

miinuskaabel aku miinusklemmiga.



Ühendage võrgupistik pistikupessa ja

lülitage laadimisseade sisse.



Laadige akut minimaalse võimaliku

laadimisvooluga.



Avage kapott ja toestage kapotitoega.



Ühendage klemm miinuspoolelt (-)

lahti.



Ühendage klemm plusspoolelt (+) lahti.



Lükake imipea üles.



Sulgege prahimahuti kaas.



Tõmmake prahimahuti suunaga taha

masinast välja.



Vabastage aku kinnitusrihm.



Võtke aku akuhoidikust välja.



Utiliseerige kasutatud aku vastavalt

kehtivatele määrustele.

Ettevaatust

Happega täidetud akude puhul kontrollige

regulaarselt vedeliku taset.



Keerake kõik akuelementide korgid

välja.



Kui vedelikutase on liiga madal, lisage

elementidesse destilleeritud vett kuni

tähiseni.



Laadige akut.



Keerake akuelementide korgid peale

tagasi.



Oht

Vigastusoht!



Pange pühkimismasin tasasele

pinnale.



Vabastage tiisel ja fikseerige

seisupidur.



Võtke süütevõti ära.



Avalikel teedel toimuvate remonttööde

ajal kandke liiklusvoolu ohualas

signaalriietust.



Kontrollige aluspinna stabiilsust.

Kindlustage masin tõkiskingaga

veeremahakkamise vastu.

Rehvide kontrollimine



Kontrollige rehvide pinda sellesse

kinnisõidetud esemete osas.



Eemaldage esemed.



Kasutage rehvide parandamiseks

sobivaid kaubanduses saadaolevaid

vahendeid.

Märkus:

 Järgige vastava tootja soovitusi.

Sõidu jätkamine on võimalik toote

valmistaja andmeid järgides. Vahetage

rehv või ratas esimesel võimalusel.



Vabastage rattamutrid.



Pange tungraud selleks ettenähtud

kohta esi- või tagaratta juures.



Tõstke masin tungrauaga üles.

Märkus:

 Kasutage kaubanduses

saadaolevat sobivat tungrauda.



Eemaldage rattamutrid, esiratta puhul

kruvige telg välja.



Võtke ratas ära.



Pange varuratas kohale.



Kruvige rattamutrid peale.



Laske masin tungrauaga alla.



Pingutage rattamutreid.

Ettevaatust

Mootoril on õlipuuuduse lüliti. Kui täituvus

ei ole küllaldane, lülitub mootor välja ja

seda saab uuesti käivitada alles pärast

mootoriõli lisamist.



Oht

Põletusoht!



Laske mootoril jahtuda.



Kontrollige mootori õlitaset mitte enne

kui 5 minutit pärast mootori seiskamist.



Avage kapott ja toestage kapotitoega.

1 Õlitaseme mõõtvarras

2 Õli väljalaskekruvi

3 Tiibmutter

4 Õhufilter



Tõmmake õlitaseme mõõtvarras välja.



Pühkige õli mõõtvarras puhtaks ja

lükake nii kaugele sisse, kuni varda pea

on vastu täitetutsi (vt joon. A).



Tõmmake õlitaseme mõõtvarras välja.



Mootoriõli taseme kontrollimine.



Lisage vajadusel õli.

Õlisort: vt "Tehnilised andmed"

Hoiatus

Utiliseerimine

Ärge visake akut

prügikonteinerisse

Akuhappe valamine akusse

Aku paigaldamine ja ühendamine

1

2

3

Aku laadimine

Aku mahamonteerimine

Akuvedeliku taseme kontrollimine ja

korrigeerimine

Rattavahetus

Mootori õlitaseme kontrollimine ja õli

lisamine

265 ET

     -

8

1 Vasakpoolne külgmine osa

2 Külgmise osa kinnituskruvi



Avage kapott ja toestage kapotitoega.



Kruvige välja vasakpoolse külgmise

osa kõik 4 kinnituskruvi.



Võtke külgmine osa maha.



Tõmmake õlitaseme mõõtvarras välja.



Hoidke vana õli kogumiseks käepärast

sobiv anum.



Keerake õli väljalaskekruvi välja ja

koguge vana õli kokku.



Keerake õli väljalaskekruvi sisse.



Lisage mootoriõli.

Õlisort: vt "Tehnilised andmed"



Sulgege õli täiteava.



Oodake vähemalt 5 minutit.



Mootoriõli taseme kontrollimine.



Pange külgmine osa uuesti tagasi.



Avage kapott ja toestage kapotitoega.



Keerake tiibmutter välja.



Võtke filtrielement välja, kontrollige ja

puhastage.



Pange puhastatud või uus filtrielement

imipaaki.



Keerake tiibmutter kinni.



Avage kapott ja toestage kapotitoega.

1 Süüteküünal



Tõmmake süüteküünla konnektor

maha.



Kruvige süüteküünal välja ja

puhastage.



Kruvige puhastatud või uus

süüteküünal sisse.



Torgake süüteküünla konnektor kohale.



(1) Täituvuse kontrollimine



Avage kapott ja toestage kapotitoega.



Täituvuse kontrollimine

kompensatsioonipaagis.

Märkus:

 Õlitase peab olema vahemikus

“MAX“-tähisest kuni 2 cm põrandani.

1 Kompensatsioonipaak

Ettevaatust

Seda kontrollimist saab teha ainult sooja

mootoriga.



(2) Täituvuse kontrollimine



Avage kapott ja toestage kapotitoega.



Eemaldage paagi kaas.



Lisage vajadusel ettevaatlikult õli.



Sulgege paak.

Õlisort: vt "Tehnilised andmed"



Oht

Mootor töötab pärast väljalülitamist inertsist

veel ca. 3 - 4 sekundit. Sel ajal tuleb ajami

piirkonnast tingimata eemale hoida.



Keerake süütevõti asendisse "0" ja

tõmmake võti ära.



Avage kapott ja toestage kapotitoega.



Eemaldage kaitsekate.



Kontrollige ajamirihma (kiilrihma)

pinget, kulumist ja kahjustusi.

1 Kruvi

2 Rihmapinguti



Vajadusel keerake kruvi lahti,

reguleerige rihmapingutit uuesti ja

keerake kruvi jälle kinni.



Paigaldage kaitsekate.



Avage kapott ja toestage kapotitoega.



Kontrollige ketipinget, ketti võib ca. 3...5

mm allapoole suruda.



Kui lõtk on suurem, tuleb ketti

pingutada:

1 Pingutusseadis



Vabastage kinnituskruvi

pingutusseadise tagaküljelt.



Suruge pingutusseadis alla ja kruvige

seejuures kinni.



Kontrollige uuesti ketipinget.

Märkus:

 Seadme 1.183-904,0 puhul

sisaldub peentolmu filter tarnekomplektis.



Lükake imipea üles.

1 Kruvi

2 Madalvoltfilter

3 Vedrupistik

4 Filtri puhastusseadise käepide



Tõmmake vedrupistik välja.



Tõmmake välja filtripuhastusseadise

käepide.



Keerake 4 kruvi välja ja võtke hoidik

ära.



Võtke ära mõlemad madalvoltfiltrid ja

asendage uutega.



Pange hoidik kohale ja kruvige kinni.



Pange filtripuhastusseadis uuesti

kohale.



Torgake vedrupistik sisse.

Mootoriõli vahetamine

Õhufiltri kontrollimine ja vahetamine

Süüteküünla puhastamine või

vahetamine

Hüdraulikaõli taseme kontrollimine,

korrigeerimine ja õlivahetus - peaülekande

ringlus

Ajamirihmade kontrollimine

Ketipinge kontrollimine

Peentolmu filtri (lisavarustus)

vahetamine

266 ET
