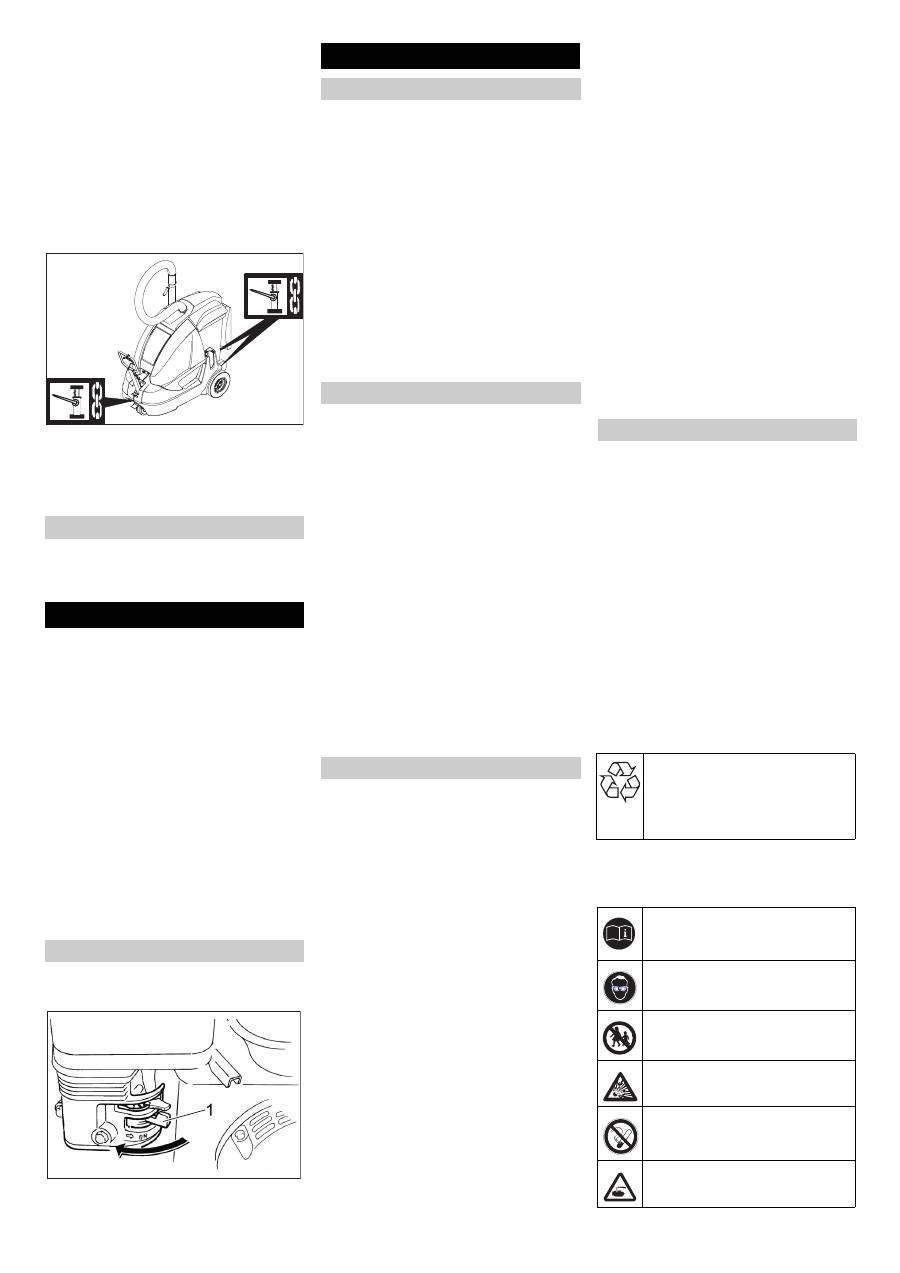

Karcher IC 15-240 W Municipal: Seisonta-aika

     -

6



Lukitse seisontajarru päästämällä aisa

vapaaksi.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Tyhjennä polttoainesäiliö. Ime polttoaine

ulos sopivalla pumpulla.



Varmista laite renkaiden kohdalta kiiloilla.



Varmista laite kiinnityshihnoilla tai köy-

sillä.



Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien

ohjesääntöjen mukaisesti.

Huomautus:

Huomioi perusrungossa sijait-

sevien kiinnitysalueiden merkinnät (ketju-

symbolit). Laitteella saa ajaa lastaus- tai

purkaustarkoituksessa vain nousuja, joiden

kaltevuus on enintään 18%.



Vaara

Loukkaantumis- ja vahingoittumisvaaravaa-

ra! Huomioi säilytettäessä laitteen paino.

Jos laitetta ei käytetä pitempään aikaan, on

huomioitava seuraavat kohdat:



Pysäytä laite tasaiselle pinnalle.



Lukitse seisontajarru päästämällä aisa

vapaaksi.



Tankkaa polttoainesäiliöt täyteen ja sul-

je polttoainehana.



Vaihda moottoriöljy uuteen.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Kierrä sytytystulppa ulos ja lisää n. 3

cm³ öljyä sytytystulpan reikään. Kierrä

moottoria ilman sytytystulppaa useam-

pia kierroksia. Kierrä sytytystulppa pai-

koilleen.



Puhdista laite sisä- ja ulkopuolelta.



Pysäköi laite suojattuun ja kuivaan

paikkaan.



Irrota akun liittimet.



Lataa akku n. 2 kuukauden välein.



Avaa laitteen kansi ja varmista se kan-

nen tuella.

1 Polttoainehana



Työnnä vipu suuntaan "OFF".



Ennen koneen huoltamista ja puhdista-

mista, osien vaihtamista tai muuntamis-

ta toisenlaista toimintaa varten, kone on

sammutettava, virta-avain on poistetta-

va virtalukosta ja akku on kytkettävä irti.



Akku on kytkettävä irti ennen sähkölaittei-

siin kohdistuvien töiden suorittamista.

– Laitteen korjaustöitä saa suorittaa vain

valtuutetut asiakaspalvelupisteet tai ky-

seisen alan ammattihenkilöt, jotka tun-

tevat voimassaolevat

turvallisuussäädökset.

– Siirrettävien, ammattikäyttöön tarkoitet-

tujen laitteiden käytössä on noudatetta-

va laitteita koskevia

turvallisuusmääräyksiä.

Varo

Vaurioitumisvaara! Laitteen puhdistukseen

ei saa käyttää vesiletkua tai korkeapaine-

pesuria (oikosulkuvaara tai muu vaurioitu-

misvaara).



Vaara

Loukkaantumisvaara! Käytä pölynsuoja-

maskia ja suojalaseja.



Avaa laitteen kansi ja varmista se kan-

nen tuella.



Puhdista laite liinalla.



Puhalla laite puhtaaksi paineilmalla.



Sulje laitekupu.



Puhdista laite kostealla, miedolla pesu-

lipeällä kostutetulla liinalla.

Huomautus:

 Älä käytä aggressiivisia puh-

distusaineita.

Huomautus:

 Käyttötuntilaskuri osoittaa

huoltojen ajankohdan.

Päivittäinen huolto:



Tarkasta moottorin öljytaso.



Tarkasta akselikäytön öljytaso.



Tarkasta renkaiden ilmanpaine.



Tarkasta kaikkien ohjauselementtien

toiminto.



Puhdista imupään ja karkealikaläpän

tiivisteet.

Viikoittainen huolto:



Tarkasta polttoainejohtojen tiiviys.



Tarkasta ilmansuodatin.



Tarkasta liikkuvien osien kevytkulkui-

suus.

Huolto 100 käyttötunnin välein:



Tarkasta polttoainejohtojen tiiviys.



Moottorin öljynvaihto (ensimmäinen

vaihto 20 käyttötunnin jälkeen).



Tarkasta sytytystulppa.



Tarkasta akun happotaso.



Tarkasta jarrujousen kunto ja oikea kiin-

nitys.



Tarkasta käyttöhihnojen kireys, kulu-

neisuus ja toiminto (kiilahihnat ja pyörö-

hihnat).



Tarkasta käyttöketjujen kireys.

Huomautus:

 Katso kuvaus luvusta Huolto-

työt.

Huomautus:

Kaikki asiakkaan tehtäviin

kuuluvat huolto- ja ylläpitotyöt on annettava

koulutetun ammattihenkilön tehtäväksi.

Tarvittaessa voi aina käyttää Kärcher-

myyntiliikkeen huoltopalveluja.

Huolto 20 käyttötunnin jälkeen:



Ensimmäisen tarkastuksen suoritus.

Huolto 100 käyttötunnin välein

Huolto 200 käyttötunnin välein

Huolto 300 käyttötunnin välein

Huomautus:

 Takuun voimassaolo edellyt-

tää, että valtuutettu Kärcher -asiakaspalve-

lu suorittaa kaikki takuuaikana

ajankohtaiset huolto- ja kunnossapitotyöt

huoltovihkon mukaisesti.

Esivalmistelu:



Pysäytä laite tasaiselle pinnalle.



Lukitse seisontajarru päästämällä aisa

vapaaksi.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Vaara

Moottorin jälkikäynnin aiheuttama louk-

kaantumisvaara! Odota moottorin sammut-

tamisen jälkeen 5 sekuntia. Tänä aikana on

pysyttävä ehdottomasti kaukana työalu-

eesta.

– Anna laitteen riittävästi jäähtyä ennen

kaikkia huolto- ja korjaustöitä.

– Älä kosketa kuumia osia, kuten käyttö-

moottoria ja pakokaasujärjestelmää.

Huomioi akkujen käsittelyssä ehdottomasti

seuraavat varoitukset:

Säilytys

Seisonta-aika

Polttoainehanan sulkeminen

Hoito ja huolto

Yleisiä ohjeita

Puhdistaminen

Laitteen sisäpuhdistus

Laitteen ulkoinen puhdistus

Huoltovälit

Asiakkaan suorittama huolto

Asiakaspalvelun suorittama huolto

Huoltotoimenpiteet

Yleiset turvaohjeet

Huolehdi, ettei moottoriöljyä, polt-

toöljyä, dieseliä tai bensiiniä pääse

valumaan luontoon. Suojaa pohja

ja hävitä jäteöljy ympäristöystäväl-

lisesti.

Akkua koskevat turvaohjeet

Huomioi ohjeet, jotka ovat akun

päällä, käyttöohjeessa ja ajoneu-

von käyttöohjeessa.

Käytä silmäsuojusta

Pidä lapset loitolla haposta ja

akuista.

Räjähdysvaara

Avotuli, kipinät ja tupakointi kiellet-

ty

Syövyttämisvaara

117 FI



-

7 

Vaara

Räjähdysvaara! Älä aseta työkaluja tai vas-

taavaa akun päälle, ts. ei päätenapojen

eikä kennoliitosten päälle.



Vaara

Loukkaantumisvaara! Elä päästä koskaan

haavoja kosketukseen lyijyn kanssa. Puh-

dista aina kädet lopetettuasi akkua koske-

vat työt.



Vaara

Räjähdysvaara. Huolehdi hyvästä tuuletuk-

sesta.

Loukkaantumisvaara, räjähdysvaara. Nou-

data laitteen erillisessä käyttöohjeessa ole-

via, akkujen käsittelyä koskevia

turvaohjeita.

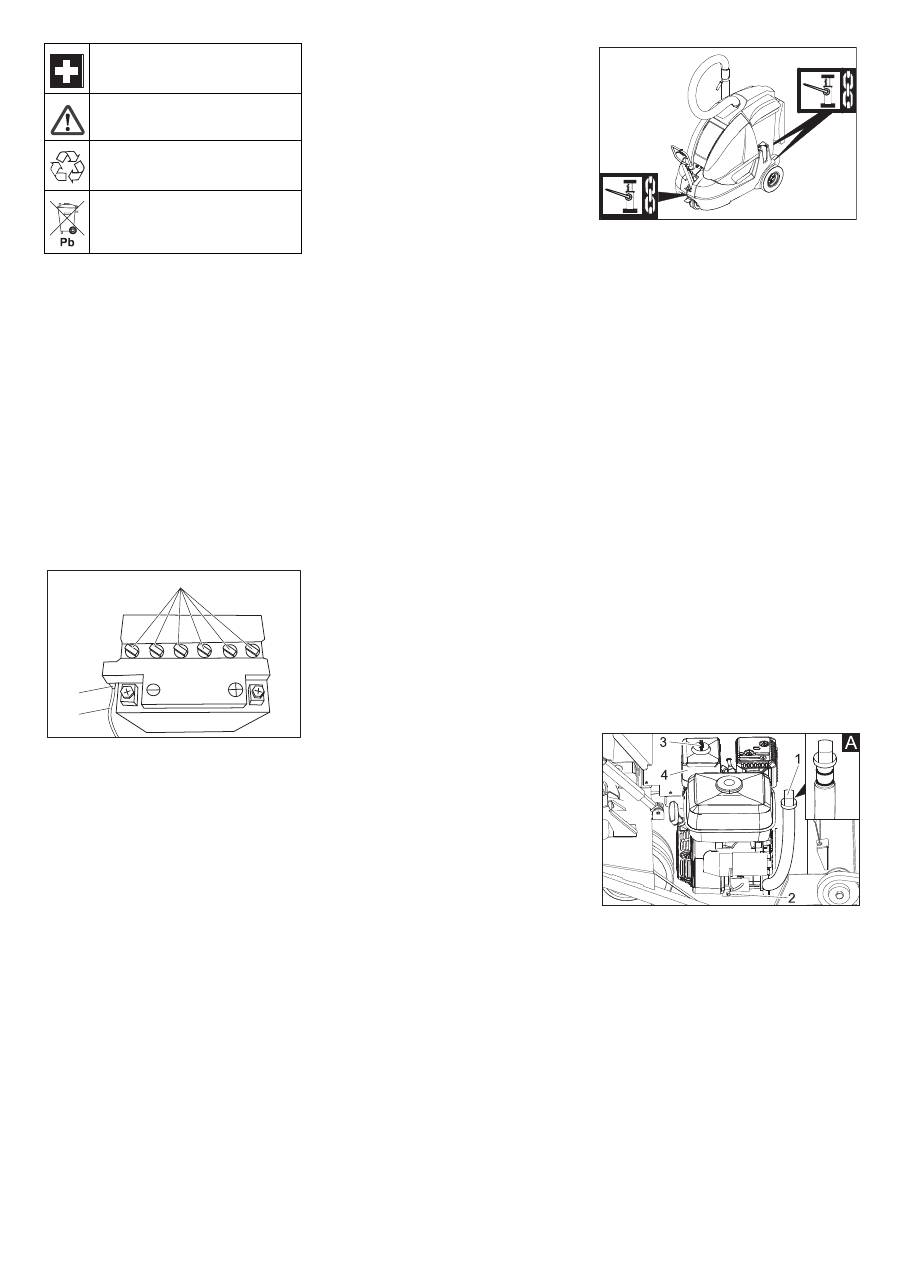

1 Akkukennon korkki

2 Letkunippa

3 Akun ylivuotoletku



Avaa laitteen kansi ja varmista se kannen

tuella.



Vedä akun ylivuotoletku irti.



Käännä imupää ylös.



Sulje roskasäiliön kansi.



Vedä roskasäiliö taaksepäin ulos laitteesta.



Irrota akun kiinnityshihna.



Nosta akku kannattimestaan.



Irrota kiertämällä akkukennojen korkit.



Täytä kennot mukaan pakatulla akkuhapol-

la merkintään "UPPER LEVEL" asti.



Kierrä korkit takaisin kennoihin.



Käännä imupää ylös.



Sulje roskasäiliön kansi.



Vedä roskasäiliö taaksepäin ulos lait-

teesta.



Aseta akku jalustaan.



Aseta kiinnipitohihna akun ympäri ja ki-

ristä se.



Avaa laitteen kansi ja varmista se kan-

nen tuella.



Liitä napaliitin (punainen kaapeli) plus-

napaan (+).



Liitä napaliitin miinusnapaan (-).

Huomautus:

 Tarkasta, että akun navat ja

napaliittimet on suojattu riittävästi napasuo-

jarasvalla.



Vaara

Loukkaantumisvaara! Noudata turvalli-

suusmääräyksiä akkujen käsittelyssä.

Huomioi latauslaitteen valmistajan käyttö-

ohje.



Irrota akun liittimet.



Liitä latauslaitteen plusnapakaapeli

akun plusnapaliitäntään.



Liitä latauslaitteen miinusnapakaapeli

akun miinusnapaliitäntään.



Liitä virtapistoke ja kytke latauslaite

päälle.



Lataa akku pienimmällä mahdollisella

latausvirralla.



Avaa laitteen kansi ja varmista se kan-

nen tuella.



Irrota napaliitin miinusnavasta (-).



Irrota napaliitin plusnavasta (+).



Käännä imupää ylös.



Sulje roskasäiliön kansi.



Vedä roskasäiliö taaksepäin ulos lait-

teesta.



Irrota akun kiinnityshihna.



Nosta akku kannattimestaan.



Hävitä käytetty akku voimassa olevien

määräysten mukaisesti.

Varo

Tarkasta säännöllisesti hapolla täytettyjen

akkujen nestetaso.



Kierrä kaikki kennokannet ulos.



Jos nestetaso on liian alhainen, lisää tislat-

tua vettä merkintään asti kennoihin.



Lataa akku.



Kierrä kennokannet sisään.



Vaara

Loukkaantumisvaara!



Pysäytä laite tasaiselle pinnalle.



Lukitse seisontajarru päästämällä aisa

vapaaksi.



Vedä virta-avain pois.



Käytä varoitusliiviä, kun suoritat kor-

jaustöitä julkisilla teillä liikenteen vaara-

alueella.



Tarkasta, että alusta on vakaa. Varmis-

ta lisäksi aluskiilalla, että laite pysyy

paikoillaan.

Renkaiden tarkastus



Tarkasta, onko renkaan kulkupinnassa

sisään painettuja esineitä.



Poista esineet.



Käytä sopivia tavallisia renkaan kor-

jausvälineitä.

Huomautus:

Huomioi kulloisenkin valmis-

tajan suositus. Ajon jatkaminen on mahdol-

lista, kun noudatetaan tuotteen valmistajan

ohjeita. Vaihda rengas tai pyörä heti kun se

on mahdollista.



Löysää rengasmutterit.



Aseta tunkki etu- tai takapyörän vastaa-

vaan kiinnityskohtaan.



Nosta laite tunkilla.

Huomautus:

 Käytä tavallista, tarkoituk-

seen sopivaa tunkkia.



Poista pyörämutterit, ruuvaa etupyörän

akseli ulos.



Irrota rengas.



Aseta vaihtopyörä paikoilleen.



Kierrä rengasmutterit päälle.



Laske laite tunkilla.



Kiristä rengasmutterit.

Varo

Moottori on varustettu öljynpuutekytkimel-

lä. Jos täyttötaso on riittämätön, kytkeytyy

moottori pois päältä ja se voidaan käynnis-

tää vasta sen jälkeen, kun moottoriöljyä on

lisätty.



Vaara

Palovammavaara!



Anna moottorin jäähtyä.



Tarkasta moottorin öljytaso aikaisin-

taan 5 minuuttia moottorin sammutta-

misen jälkeen.



Avaa laitteen kansi ja varmista se kan-

nen tuella.

1 Öljynmittaustikku

2 Öljynlaskutulppa

3 Siipimutteri

4 Ilmansuodatin



Vedä öljynmittatikku ulos.



Pyyhi öljynmittatikku puhtaaksi ja työn-

nä se sisään, kunnes öljynmittatikun

pääosa koskettaa öljyntäyttöputkea

(katso kuva A).



Vedä öljynmittatikku ulos.



Tarkasta moottorin öljytaso.



Lisää tarvittaessa öljyä.

Öljylaji: katso Tekniset tiedot

Ensiapu

Varoitus

Hävittäminen

Älä heitä akkua jäteastiaan

Akkukennojen täyttö akkuhapolla

Akun asennus ja liitäntä

1

2

3

Akun lataaminen

Akun poistaminen

Tarkasta ja korjaa akun nestetaso.

Renkaan vaihto

Moottorin öljytason tarkastus ja öljyn li-

sääminen

118 FI

     -

8

1 Vasen sivuosa

2 Sivuosan kiinnitysruuvi



Avaa laitteen kansi ja varmista se kan-

nen tuella.



Irrota sivuosan kaikki 4 kiinnitysruuvia.



Poista sivuosa.



Vedä öljynmittatikku ulos.



Aseta jäteöljyn keräysastia valmiiksi.



Kierrä öljyn poistoruuvi ulos ja laske jä-

teöljy keräysastiaan.



Ruuvaa öljynlaskutulppa sisään.



Lisää moottoriöljyä.

Öljylaji: katso Tekniset tiedot



Sulje öljyntäyttöaukko.



Odota vähintään 5 minuuttia.



Tarkasta moottorin öljytaso.



Asenna sivuosa taas paikalleen.



Avaa laitteen kansi ja varmista se kan-

nen tuella.



Kierrä siipimutteri ulos.



Poista suodatinpanos, tarkasta ja puh-

dista.



Aseta puhdistettu tai uusi suodatin-

panos imuastiaan.



Kiristä siipimutteri.



Avaa laitteen kansi ja varmista se kan-

nen tuella.

1 Sytytystulppa



Vedä sytytystulpan pistoke irti.



Kierrä sytytystulppa ulos ja puhdista.



Kierrä puhdistettu tai uusi sytytystulppa

sisään.



Liitä sytytystulpan pistoke.



(1) Täyttötason tarkastus



Avaa laitteen kansi ja varmista se kan-

nen tuella.



Tasaussäiliöiden täyttötason tarkastus.

Huomautus:

 Öljynpinnan tulee olla välillä

"MAX" -merkintä ja 2 cm pohjan yläpuolella.

1 Tasaussäiliö

Varo

Tarkastus tehdään vain, kun moottori on

kuuma.



(2) Täyttötason korjaus



Avaa laitteen kansi ja varmista se kan-

nen tuella.



Poista säiliön kansi.



Tarvittaessa lisää varovasti öljyä.



Sulje säiliö.

Öljylaji: katso Tekniset tiedot



Vaara

Sammuttamisen jälkeen moottorin jälki-

käynti kestää n. 3 - 4 sekuntia. Tänä aikana

on oltava ehdottomasti kaukana käyttöalu-

eesta.



Kierrä virta-avain asentoon "0" ja vedä

avain irti.



Avaa laitteen kansi ja varmista se kan-

nen tuella.



Irrota suojapeite.



Tarkasta käyttöhihnan (kiilahihnan) ki-

reys, kuluneisuus ja eheys.

1 Ruuvi

2 Hihnankiristin



Jos tarpeen, löysää ruuvia, säädä hih-

nankiristin uudelleen ja kiristä ruuvi uu-

delleen.



Asenna suojapeite paikalleen.



Avaa laitteen kansi ja varmista se kan-

nen tuella.



Tarkasta ketjun kireys, ketju saa kokeil-

taessa liikkua n. 3 - 5 mm poikkisuun-

taan.



Ketjun kiristys, jos liike on suurempi:

1 Kiristinhammaspyörä



Löysää kiristinhammaspyörän takana

olevaa kiinnitysruuvia.



Paina kiristinhammaspyörää alas ja ki-

ristä samalla kiinnitysruuvi.



Tarkasta ketjun kireys uudelleen.

Huomautus:

 Laitteessa 1.183-904.0 hie-

nopölysuodatin kuuluu toimituslaajuuteen.



Käännä imupää ylös.

1 Ruuvi

2 Poimusuodatin

3 Jousisokka

4 Suodattimen puhdistuskahva



Vedä jousisokka irti.



Vedä suodattimen puhdistuskahva

esiin.



Ruuvaa 4 ruuvia pois ja poista pidike.



Poista kummatkin poimusuodattimet ja

korvaa ne uusilla.



Aseta pidike paikalleen ja ruuvaa kiinni.



Työnnä suodattimen puhdistuskahva

sisään.



Laita jousisokka paikalleen.

Moottoriöljyn vaihto

Ilmansuodattimen tarkastus ja vaihto

Sytytystulpan puhdistus tai vaihto

Hydrauliöljyn täyttötason tarkastus, kor-

jaus ja öljyn vaihto - akselikäytön kierto-

kulku

Käyttöhihnan tarkastus

Ketjunkireyden tarkastus

Hienopölysuodattimen (lisävaruste)

vaihto

119 FI
